AFA 2017 — Questões de Física comentadas — Método TEF

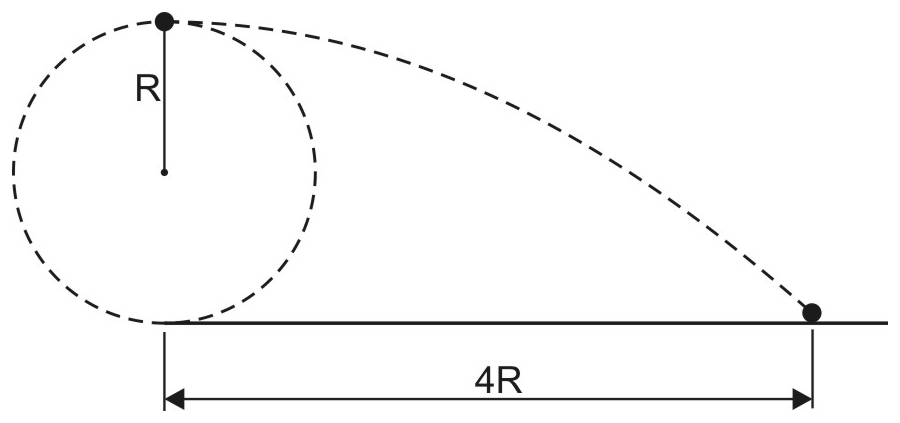

Uma partícula de massa m, presa na extremidade de uma corda ideal, descreve um movimento circular acelerado, de raio R, contido em um plano vertical, conforme figura a seguir.

Quando essa partícula atinge determinado valor de velocidade, a corda também atinge um valor máximo de tensão e se rompe. Nesse momento, a partícula é lançada horizontalmente, de uma altura 2R, indo atingir uma distância horizontal igual a 4R. Considerando a aceleração da gravidade no local igual a g, a tensão máxima experimentada pela corda foi de

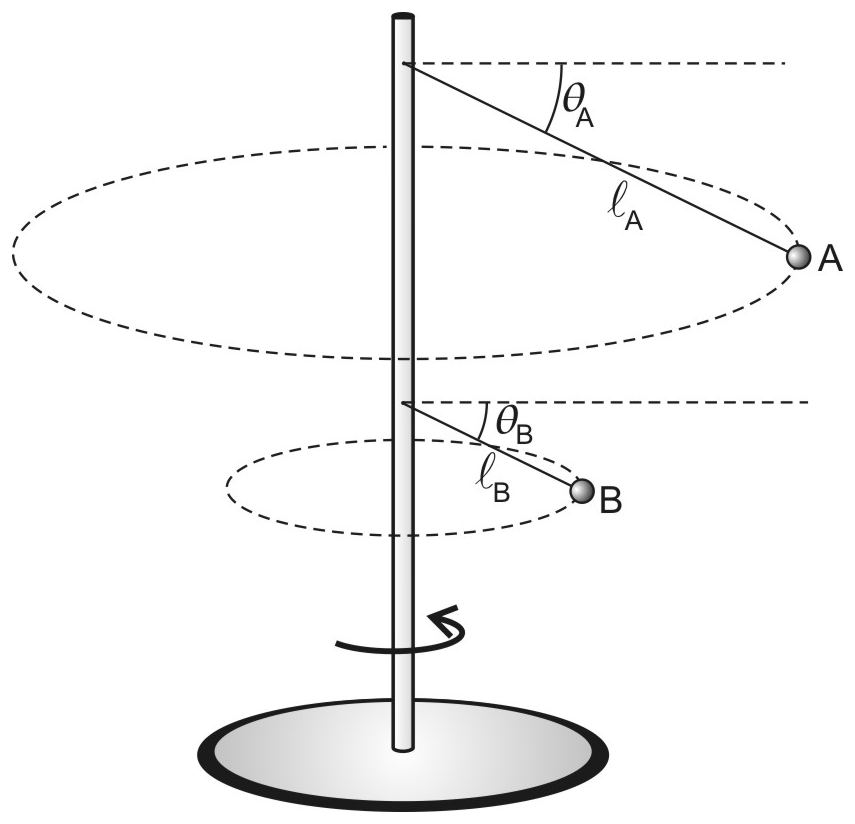

Dois pequenos corpos A e B são ligados a uma haste rígida através de fios ideais de comprimentos $\ell_A$ e $\ell_B$, respectivamente, conforme figura a seguir.

A e B giram em sincronia com a haste, com velocidades escalares constantes $v_A$ e $v_B$, e fazem com a direção horizontal ângulos $\theta_A$ e $\theta_B$, respectivamente. Considerando $\ell_A=4\ell_B$, a razão $v_A/v_B$, em função de $\theta_A$ e $\theta_B$, é igual a

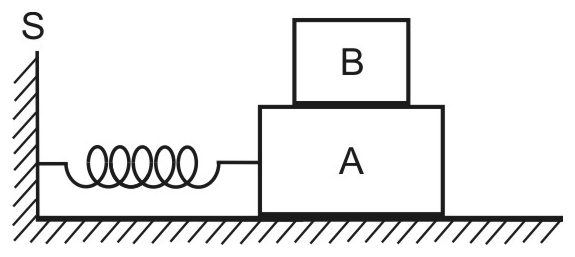

Na situação da figura a seguir, os blocos A e B têm massas $m_A=3{,}0\,\mathrm{kg}$ e $m_B=1{,}0\,\mathrm{kg}$. O atrito entre o bloco A e o plano horizontal de apoio é desprezível, e o coeficiente de atrito estático entre B e A vale $\mu_e=0{,}4$. O bloco A está preso numa mola ideal, inicialmente não deformada, de constante elástica $K=160\,\mathrm{N/m}$ que, por sua vez, está presa ao suporte S.

O conjunto formado pelos dois blocos pode ser movimentado produzindo uma deformação na mola e, quando solto, a mola produzirá uma certa aceleração nesse conjunto. Desconsiderando a resistência do ar, para que B não escorregue sobre A, a deformação máxima que a mola pode experimentar, em cm, vale

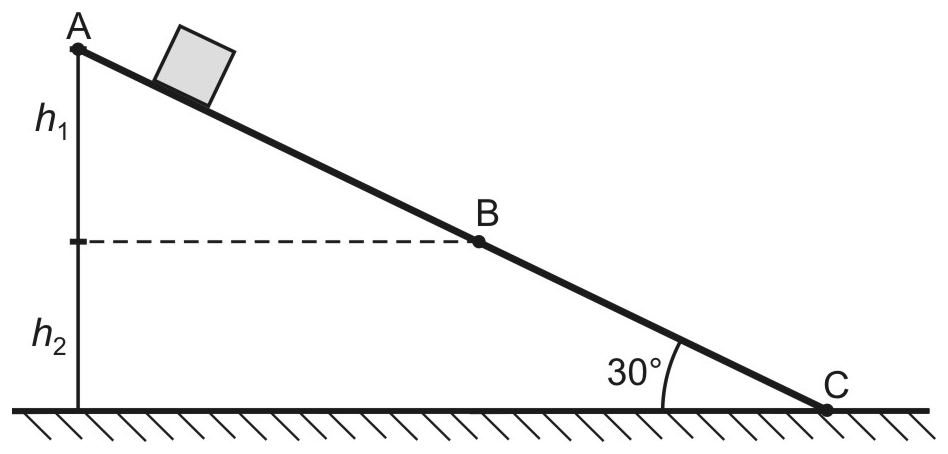

Um bloco escorrega, livre de resistência do ar, sobre um plano inclinado de $30^\circ$, conforme a figura (sem escala) a seguir.

No trecho AB não existe atrito e no trecho BC o coeficiente de atrito vale $\mu=\sqrt3/2$. O bloco é abandonado, do repouso em relação ao plano inclinado, no ponto A e chega ao ponto C com velocidade nula. A altura do ponto A, em relação ao ponto B, é $h_1$, e a altura do ponto B, em relação ao ponto C, é $h_2$. A razão $h_1/h_2$ vale

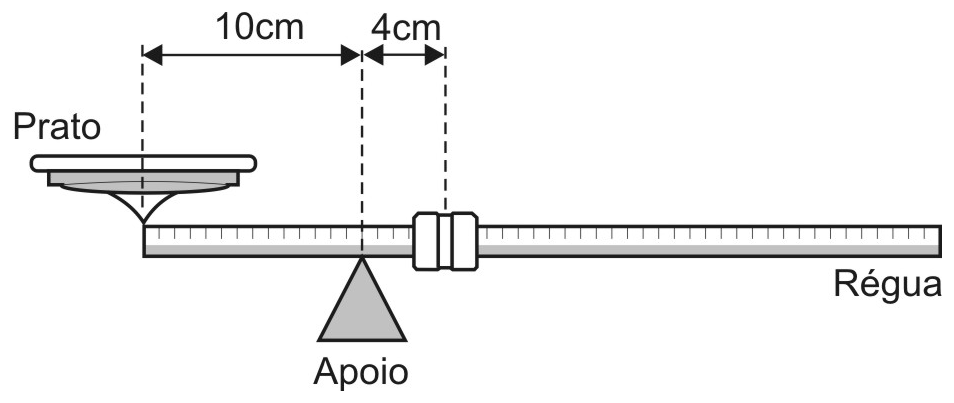

Em feiras livres ainda é comum encontrar balanças mecânicas, cujo funcionamento é baseado no equilíbrio de corpos extensos. Na figura a seguir tem-se a representação de uma dessas balanças, constituída basicamente de uma régua metálica homogênea de massa desprezível, um ponto de apoio, um prato fixo em uma extremidade da régua e um cursor que pode se movimentar desde o ponto de apoio até a outra extremidade da régua. A distância do centro do prato ao ponto de apoio é de 10 cm. O cursor tem massa igual a 0,5 kg. Quando o prato está vazio, a régua fica em equilíbrio na horizontal com o cursor a 4 cm do apoio.

Colocando 1 kg sobre o prato, a régua ficará em equilíbrio na horizontal se o cursor estiver a uma distância do apoio, em cm, igual a

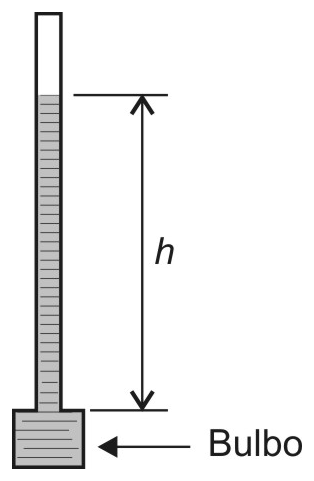

Em um laboratório de física é proposta uma experiência onde os alunos deverão construir um termômetro, o qual deverá ser constituído de um bulbo, um tubo muito fino e uniforme, ambos de vidro, além de álcool colorido, conforme a figura abaixo. O bulbo tem capacidade de $2{,}0\,\mathrm{cm^3}$, o tubo tem área de secção transversal de $1{,}0\times10^{-2}\,\mathrm{cm^2}$ e comprimento de $25\,\mathrm{cm}$.

No momento da experiência, a temperatura no laboratório é $30\,{}^\circ\mathrm C$, e o bulbo é totalmente preenchido com álcool até a base do tubo. Sabendo-se que o coeficiente de dilatação do álcool é $11\times10^{-4}\,{}^\circ\mathrm C^{-1}$ e que o coeficiente de dilatação do vidro utilizado é desprezível comparado ao do álcool, a altura h, em cm, atingida pelo líquido no tubo, quando o termômetro for utilizado em um experimento a $80\,{}^\circ\mathrm C$, é

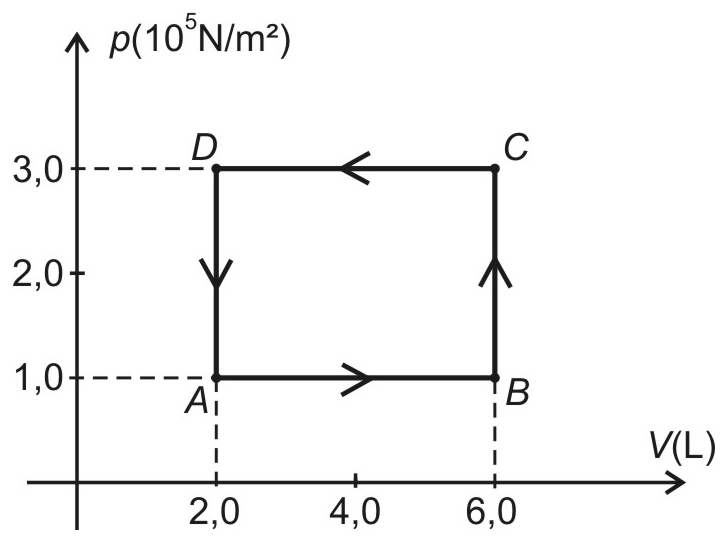

Um sistema termodinâmico constituído de n mols de um gás perfeito monoatômico desenvolve uma transformação cíclica ABCDA representada no diagrama a seguir.

De acordo com o apresentado pode-se afirmar que

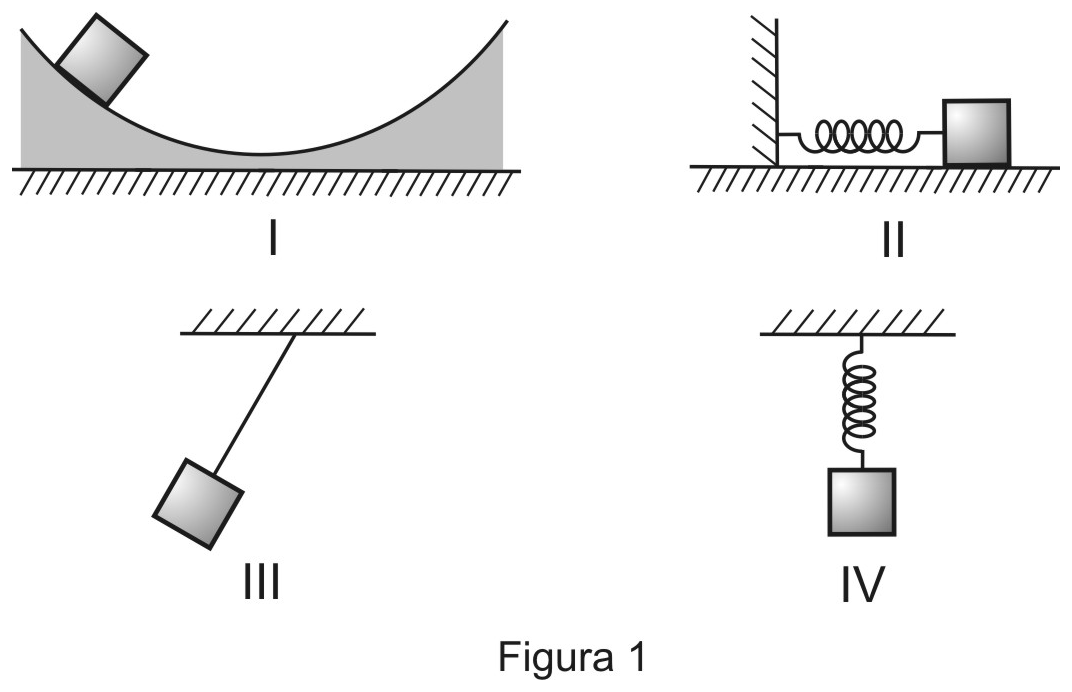

Uma partícula de massa m pode ser colocada a oscilar em quatro experimentos diferentes, como mostra a Figura 1 abaixo.

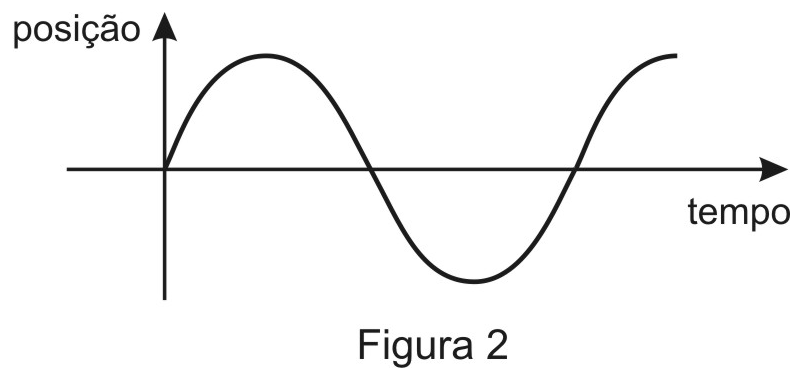

Para apenas duas dessas situações, tem-se o registro do gráfico senoidal da posição da partícula em função do tempo, apresentado na Figura 2.

Considere que não existam forças dissipativas nos quatro experimentos; que, nos experimentos II e IV , as molas sejam ideais e que as massas oscilem em trajetórias perfeitamente retilíneas; que no experimento III o fio conectado à massa seja ideal e inextensível; e que nos experimentos I e III a massa descreva uma trajetória que é um arco de circunferência.

Nessas condições, os experimentos em que a partícula oscila certamente em movimento harmônico simples são, apenas

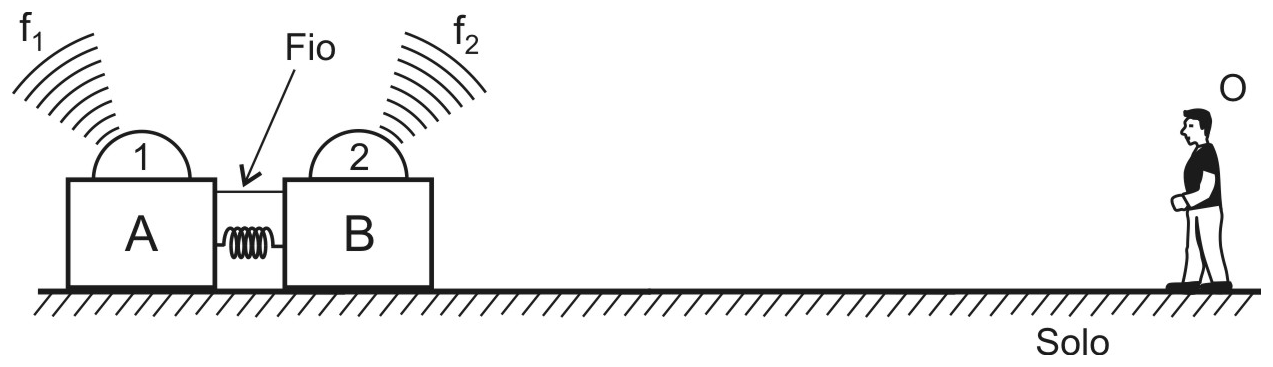

Duas fontes sonoras 1 e 2, de massas desprezíveis, que f1 = 570 Hz emitem sons, respectivamente, de frequências f2 = 390 Hz e são colocadas em um sistema, em repouso, constituído por dois blocos, A e B, unidos por um fio ideal e inextensível, de tal forma que uma mola ideal se encontra comprimida entre eles, como mostra a figura abaixo.

A fonte sonora 1 está acoplada ao bloco A, de massa 2m, e a fonte sonora 2 ao bloco B, de massa m. Um observador O, estacionário em relação ao solo, dispara um mecanismo que rompe o fio. Os blocos passam, então, a se mover, separados da mola, com velocidades constantes em relação ao solo, sendo que a velocidade do bloco B é de 80 m/s. Considere que não existam forças dissipativas, que a velocidade do som no local é constante e igual a 340 m/s, que o ar se encontra em repouso em relação ao solo. Nessas condições, a razão entre as frequências sonoras percebidas pelo observador, devido ao movimento das fontes 2 e 1, respectivamente, é

Considere uma lente esférica delgada S, de bordas finas, feita de material de índice de refração n maior do que o índice de refração do ar. Com esta lente podem-se realizar dois experimentos. No primeiro, a lente é imersa em um meio ideal, de índice de refração $n_1$, e o seu comportamento óptico, quando um feixe de luz paralela passa por ela, é o mesmo de uma lente côncavo-convexa de índice de refração n imersa no ar. No segundo, a lente S é imersa em um outro meio ideal, de índice de refração $n_2$, e o seu comportamento óptico é o mesmo de uma lente convexo-côncava de índice de refração n imersa no ar.

Nessas condições, são feitas as seguintes afirmativas:

I. $n_2>n>n_1$.

II. A lente S, quando imersa no ar, pode ser uma lente plano-côncava.

III. A razão entre as vergências da lente S nos dois experimentos não pode ser 1.

IV. As distâncias focais da lente S, nos dois experimentos, são sempre as mesmas.

São corretas, apenas

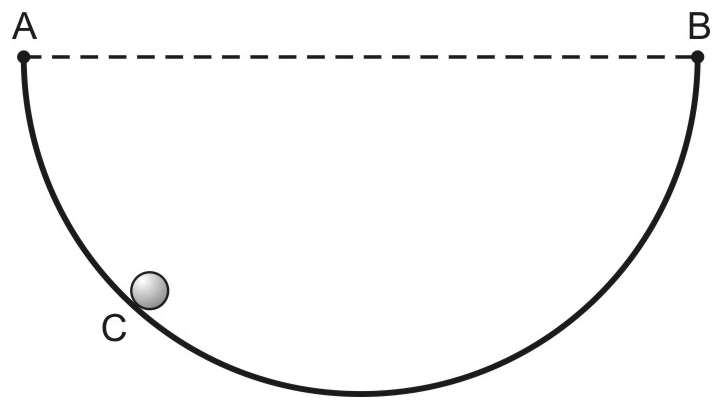

Uma pequena esfera C, com carga elétrica de $+5\times10^{-4}\,\mathrm C$, é guiada por um aro isolante e semicircular de raio R igual a $2{,}5\,\mathrm m$, situado num plano horizontal, com extremidades A e B, como indica a figura abaixo.

A esfera pode se deslocar sem atrito tendo o aro como guia. Nas extremidades A e B deste aro são fixadas duas cargas elétricas puntiformes de $+8\times10^{-6}\,\mathrm C$ e $+1\times10^{-6}\,\mathrm C$, respectivamente. Sendo a constante eletrostática do meio igual a $4\sqrt5\times10^9\,\mathrm{N\,m^2/C^2}$, na posição de equilíbrio da esfera C, a reação normal do aro sobre a esfera, em N, tem módulo igual a

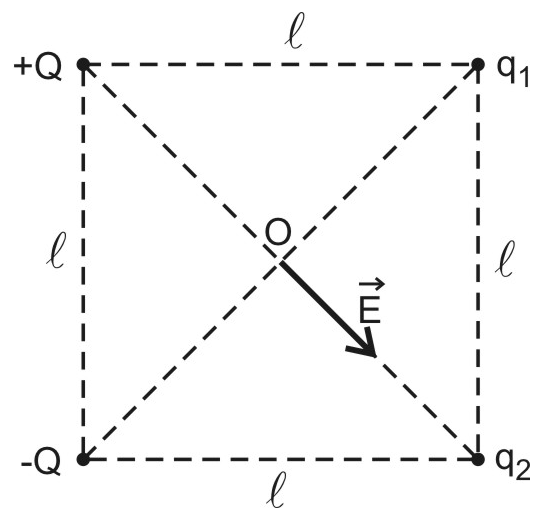

Um sistema é composto por quatro cargas elétricas puntiformes fixadas nos vértices de um quadrado, conforme ilustrado na figura abaixo.

As cargas $q_1$ e $q_2$ são desconhecidas. No centro O do quadrado, o vetor campo elétrico $\vec E$, devido às quatro cargas, tem a direção e o sentido indicados na figura. A partir da análise deste campo elétrico, pode-se afirmar que o potencial elétrico em O

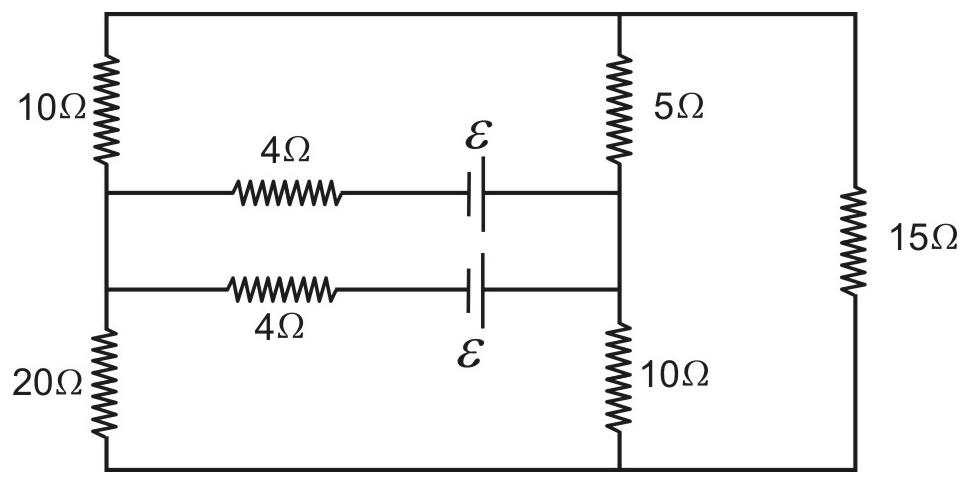

A figura a seguir representa um circuito elétrico constituído por duas baterias de resistências internas desprezíveis e sete resistores ôhmicos.

Sendo que a máxima potência dissipada em cada resistor não poderá ultrapassar 10 W, a fem ε máxima que as baterias poderão apresentar é, em V,

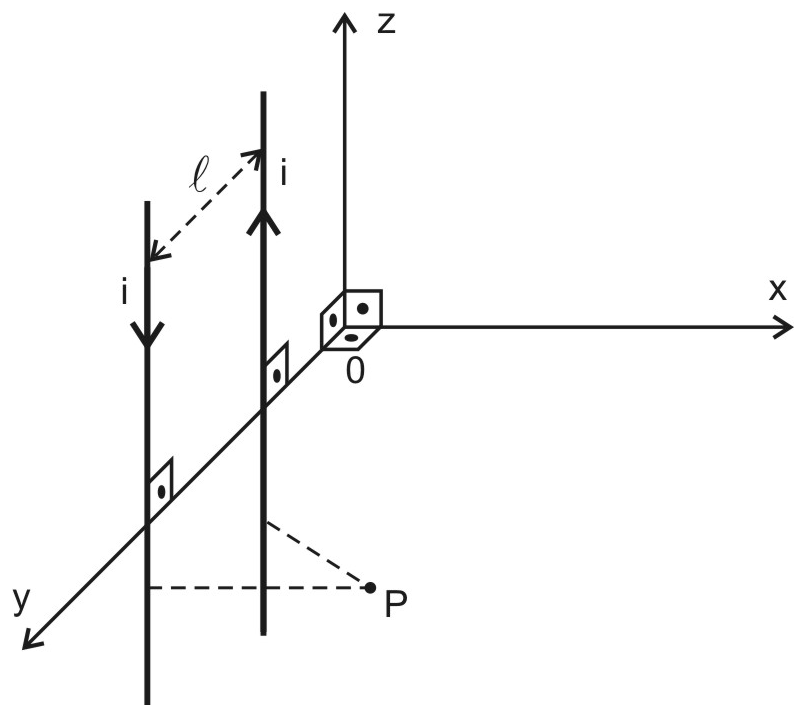

Dois longos fios paralelos estão dispostos a uma distância $\ell$ um do outro e transportam correntes elétricas de mesma intensidade i em sentidos opostos, como ilustra a figura abaixo.

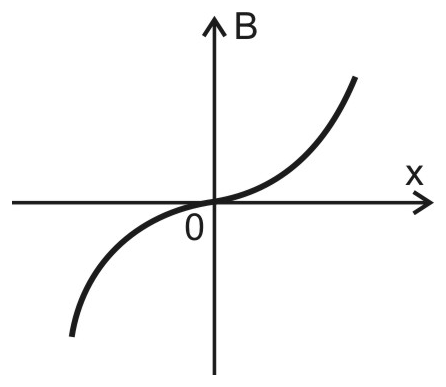

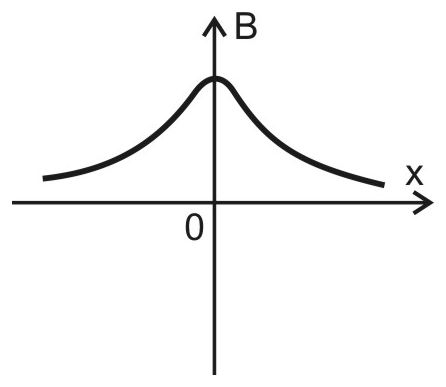

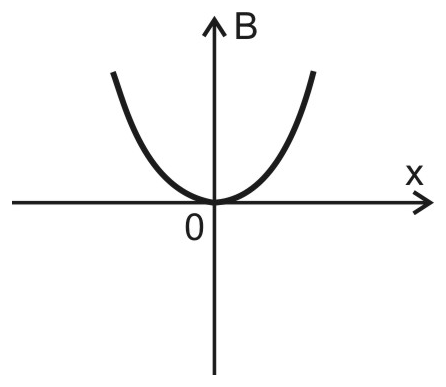

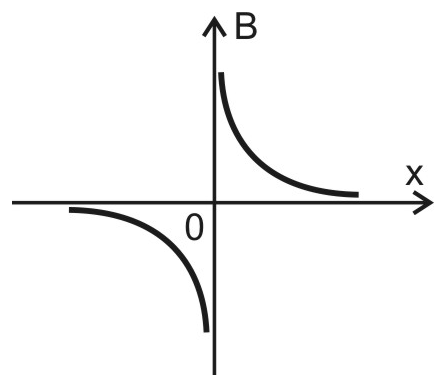

Nessa figura, o ponto P é equidistante dos fios. Assim, o gráfico que melhor representa a intensidade do campo magnético resultante B, no ponto P, em função da abscissa x, é

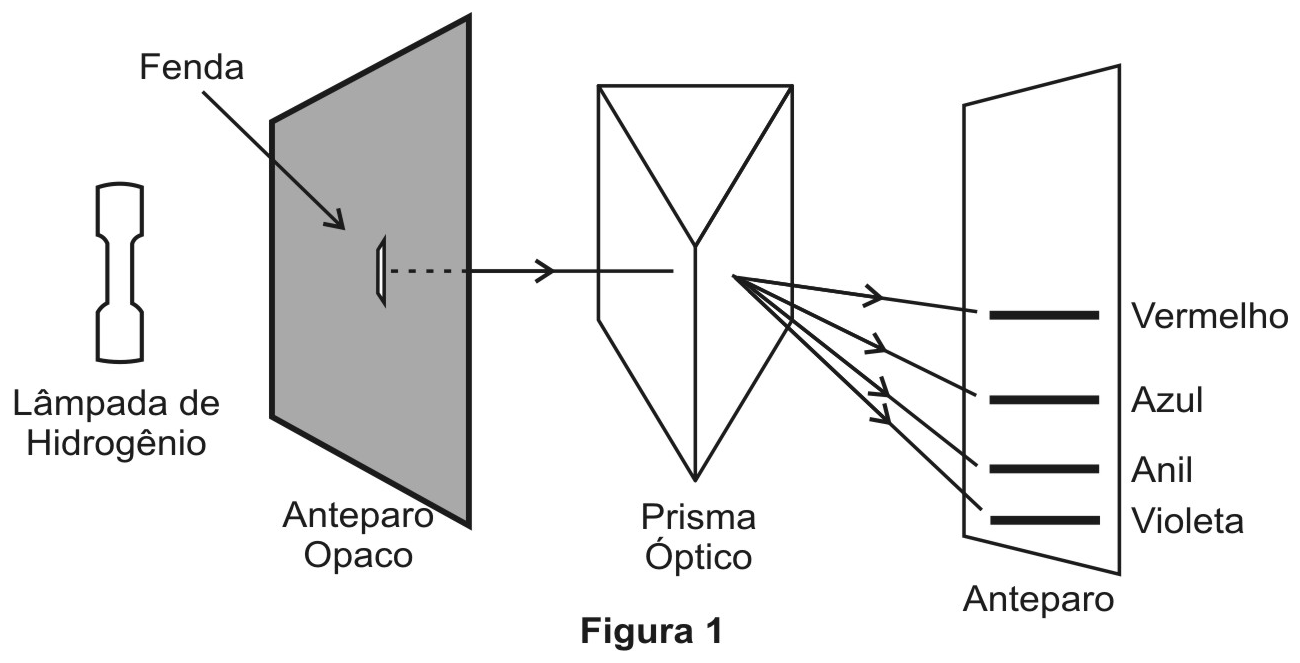

A Figura 1 abaixo representa um arranjo experimental para a obtenção do espectro de emissão da luz emitida por uma lâmpada de gás de hidrogênio.

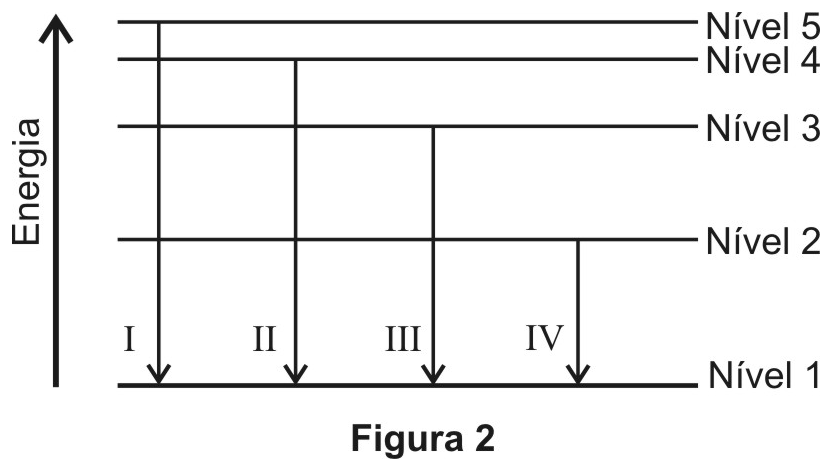

Ao passar pelo prisma, a luz divide-se em quatro feixes de cores distintas: violeta, anil, azul e vermelho. Projetando-se esses feixes em um anteparo, eles ficam espalhados, como ilustrado na Figura 1. Considere, agora, a Figura 2, que ilustra esquematicamente alguns níveis de energia do átomo de hidrogênio, onde as setas I, II, III e IV mostram transições possíveis para esse átomo.

Relacionando as informações contidas na Figura 2 com as cores da luz emitida pela lâmpada de gás de hidrogênio mostrada na Figura 1, é correto afirmar que a cor anil corresponde à transição

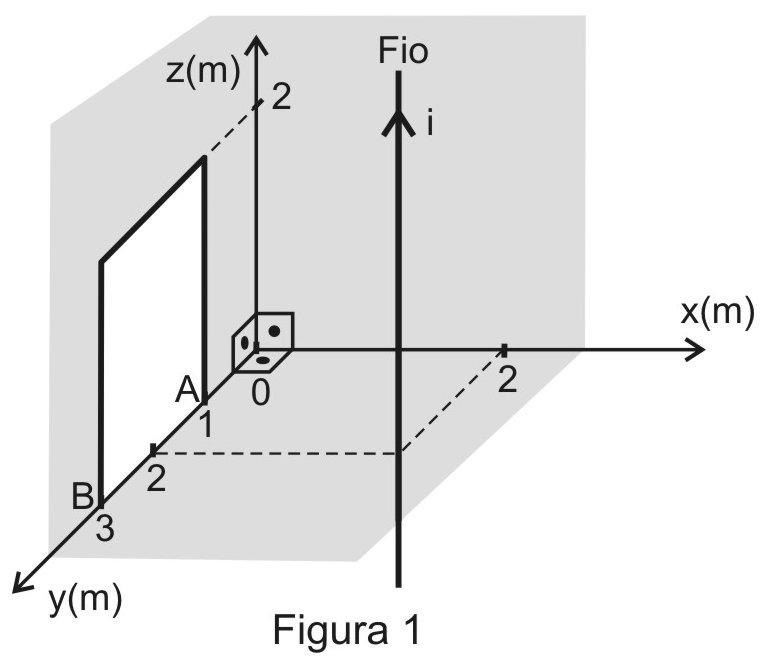

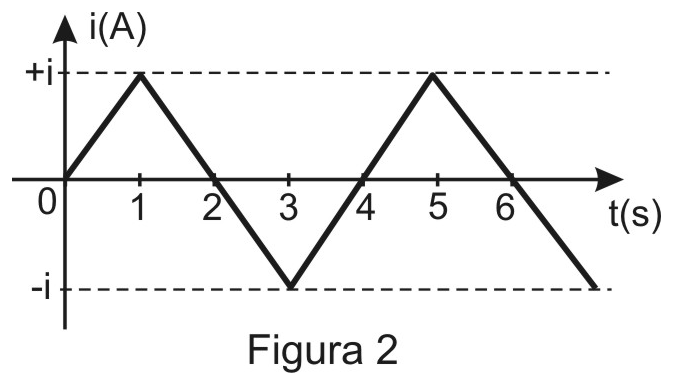

A Figura 1 mostra uma espira quadrada, feita de material condutor, contida num plano zy, e um fio condutor retilíneo e muito longo, paralelo ao eixo z, sendo percorrido por uma corrente elétrica de intensidade i, dada pelo gráfico da Figura 2.

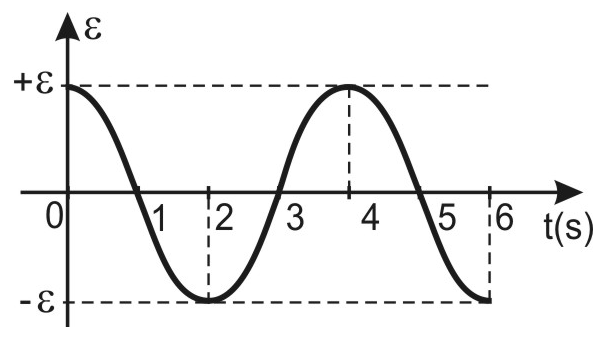

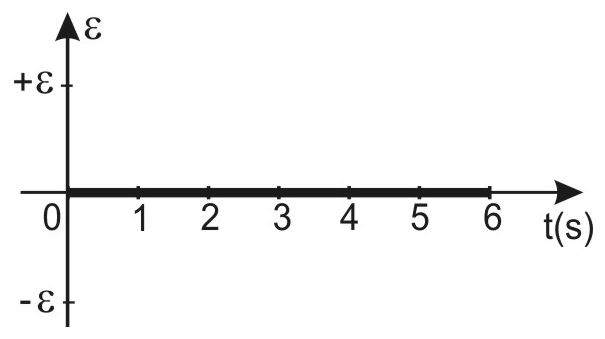

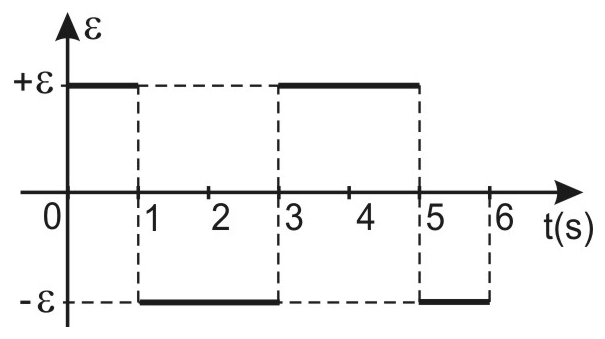

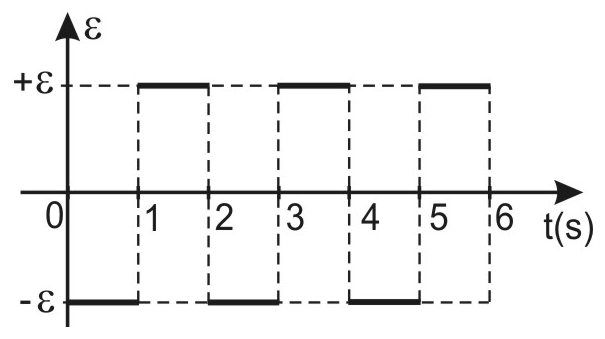

A partir da análise das Figuras 1 e 2, pode-se afirmar que o gráfico que melhor representa a fem induzida ε entre os pontos A e B é
