AFA 2018 — Questões de Física comentadas — Método TEF

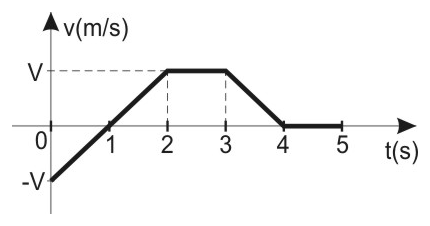

O gráfico seguinte representa a velocidade escalar v de uma partícula em movimento retilíneo.

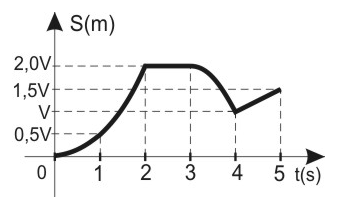

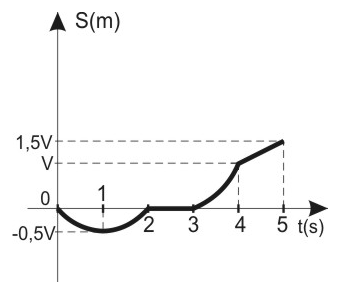

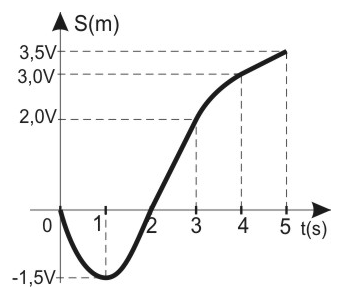

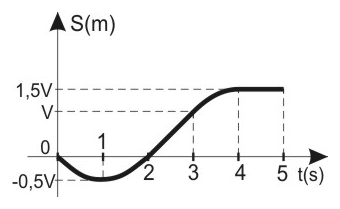

Considerando que, em $t=0$, a partícula está na origem dos espaços ($S_0=0$), o gráfico que melhor representa a posição S dessa partícula até o instante $t=5\,\mathrm s$ é

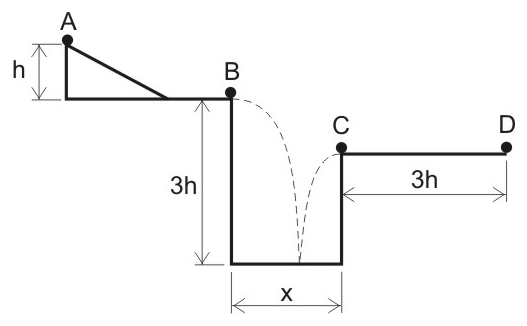

Uma partícula é abandonada sobre um plano inclinado, a partir do repouso no ponto A, de altura h, como indicado pela figura (fora de escala). Após descer o plano inclinado, a partícula se move horizontalmente até atingir o ponto B. As forças de resistência ao movimento de A até B são desprezíveis. A partir do ponto B, a partícula então cai, livre da ação de resistência do ar, em um poço de profundidade igual a 3h e diâmetro x. Ela colide com o chão do fundo do poço e sobe, em uma nova trajetória parabólica até atingir o ponto C, o mais alto dessa nova trajetória. Na colisão com o fundo do poço a partícula perde 50% de sua energia mecânica. Finalmente, do ponto C ao ponto D, a partícula move-se horizontalmente experimentando atrito com a superfície. Após percorrer a distância entre C e D, igual a 3h, a partícula atinge o repouso.

Considerando que os pontos B e C estão na borda do poço, que o coeficiente de atrito dinâmico entre a partícula e o trecho CD é igual a $0{,}5$ e que durante a colisão com o fundo do poço a partícula não desliza, a razão entre o diâmetro do poço e a altura de onde foi abandonada a partícula, $x/h$, vale

Em muitos problemas de física desprezam-se as forças de resistência ao movimento. Entretanto, sabe-se que, na prática, essas forças são significativas e muitas vezes desempenham um papel determinante. Por exemplo, “no automobilismo, os veículos comumente possuem dispositivos aerodinâmicos implementados, os quais têm a função de contribuir para o aumento da ‘Downforce’, uma força vertical, inversa à sustentação, que busca incrementar a aderência dos pneus ao asfalto através de um acréscimo na carga normal, permitindo que o veículo possa realizar as curvas com uma velocidade maior do que o faria sem estes dispositivos”.

(Trecho retirado da monografia intitulada “Sistema ativo de redução de arrasto aerodinâmico por atuador aplicado a um protótipo de fórmula SAE”, de autoria de Danilo Barbosa Porto, apresentada na Escola de Engenharia de São Carlos, da Universidade de São Paulo, em 2016).

Para avaliar o papel da “Downforce”, considere um carro de Fórmula 1, de massa M, realizando uma curva em determinada pista plana. Ao se desprezar completamente os efeitos produzidos pelo seu movimento em relação ao ar, mas considerando o atrito entre pneus e o asfalto, o carro consegue fazer a curva, sem derrapar, a uma velocidade máxima V. Porém, ao levar em conta, especificamente, a atuação da “Downforce” D (desconsiderando a força de arrasto), a velocidade máxima $V^\prime$ do carro, nessa mesma curva, muda em função de D. Nessas condições, o gráfico que melhor representa a relação $V^\prime/V$ em função de D é

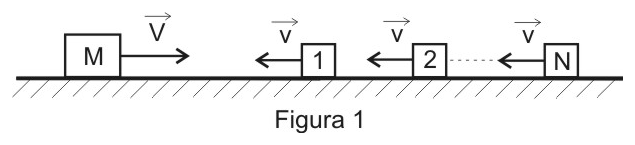

Um corpo M de dimensões desprezíveis e massa $10\,\mathrm{kg}$ movimentando-se em uma dimensão, inicialmente com velocidade $\vec V$, vai sucessivamente colidindo inelasticamente com N partículas m, todas de mesma massa $1\,\mathrm{kg}$, e com velocidades de módulo $v=20\,\mathrm{m/s}$, que também se movimentam em uma dimensão de acordo com a Figura 1, a seguir.

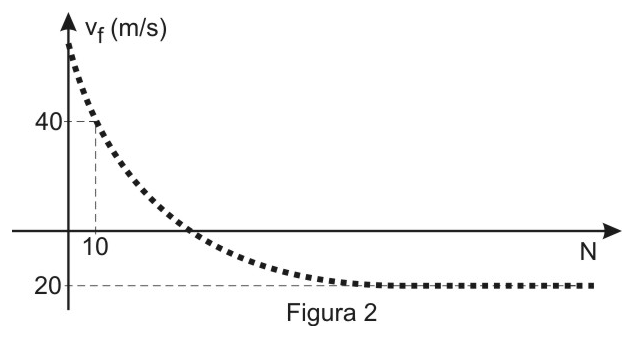

O gráfico que representa a velocidade final do conjunto $v_f$ após cada colisão em função do número de partículas N é apresentado na Figura 2, a seguir.

Desconsiderando as forças de atrito e a resistência do ar sobre o corpo e as partículas, a colisão de ordem $N_0$ na qual a velocidade do corpo resultante (corpo M + $N_0$ partículas m) se anula é

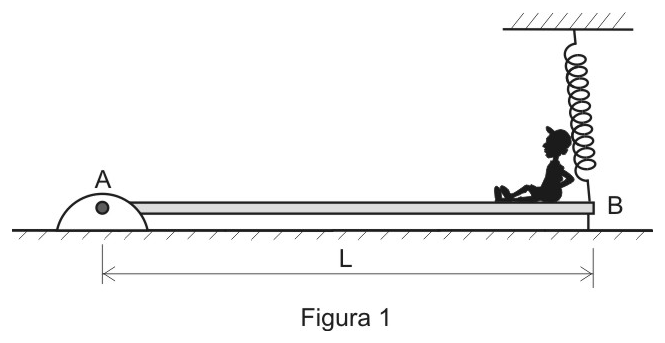

Uma rampa, homogênea, de massa m e comprimento L, é inicialmente colocada na horizontal. A extremidade A, dessa rampa, encontra-se acoplada a uma articulação sem atrito. Na extremidade B está sentado, em repouso, um garoto, também de massa m. Essa extremidade B está presa ao chão, por um fio ideal, e ao teto, por uma mola ideal, de constante elástica k, conforme ilustra a Figura 1.

Em um determinado instante o garoto corta o fio. A mola, que está inicialmente deformada de um valor $\Delta x$, passa a erguer lentamente a extremidade B da rampa, fazendo com que o garoto escorregue, sem atrito e sem perder o contato com a rampa, até a extremidade A, conforme Figura 2.

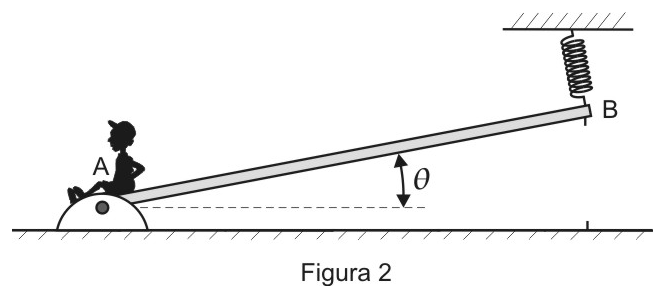

Quando o garoto, que neste caso deve ser tratado como partícula, atinge a extremidade A, a mola se encontra em seu comprimento natural (sem deformação) e a rampa estará em repouso e inclinada de um ângulo $\theta$. Considerando g o módulo da aceleração da gravidade local, nessas condições, a velocidade do garoto em A vale

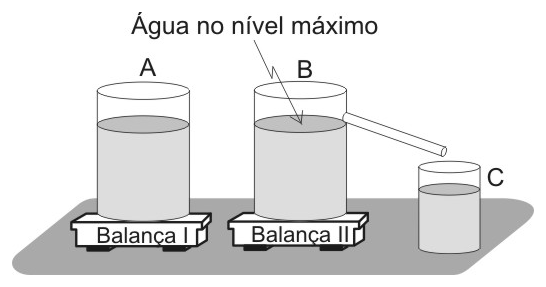

Dois recipientes A e B, contendo o mesmo volume de água, são colocados separadamente sobre duas balanças I e II, respectivamente, conforme indicado na figura a seguir.

A única diferença entre os recipientes A e B está no fato de que B possui um “ladrão” que permite que a água escoe para um outro recipiente C, localizado fora das balanças. Em seguida, mergulha-se, lentamente, sem girar e com velocidade constante, por meio de um fio ideal, em cada recipiente, um cilindro metálico, maciço, de material não homogêneo, de tal forma que o seu eixo sempre se mantém na vertical. Os cilindros vão imergindo na água, sem provocar variação de temperatura e sem encostar nas paredes e nos fundos dos recipientes, de tal forma que os líquidos, nos recipientes A e B, sempre estarão em equilíbrio hidrostático no momento da leitura nas balanças. O gráfico que melhor representa a leitura L das balanças I e II, respectivamente $L_I$ e $L_{II}$, em função da altura h submersa de cada cilindro é

Considere dois tubos cilíndricos (1 e 2), verticais, idênticos e feitos do mesmo material, contendo um mesmo líquido em equilíbrio até a altura de 50,0 cm, conforme figura a seguir.

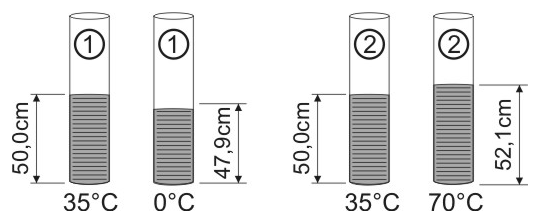

As temperaturas nos dois tubos são inicialmente iguais e de valor $35\,{}^\circ\mathrm C$. O tubo 1 é resfriado até $0\,{}^\circ\mathrm C$, enquanto o tubo 2 é aquecido até $70\,{}^\circ\mathrm C$, e a altura do líquido em cada tubo passa a ser o valor indicado na figura. Sabendo-se que o coeficiente de dilatação térmica dos tubos é desprezível quando comparado com o do líquido, o coeficiente de dilatação volumétrica do líquido, considerado constante, é, em $^\circ\mathrm C^{-1}$,

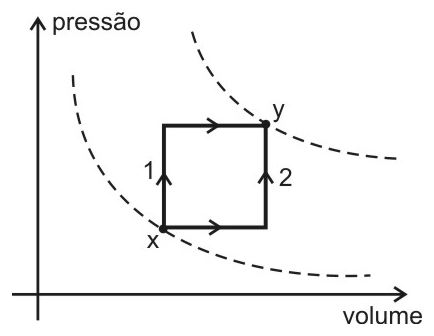

Um sistema gasoso constituído por n mols de um gás perfeito passa do estado x para o estado y por meio dos processos distintos 1 e 2 mostrados no esquema a seguir.

Se no processo 2 o sistema realiza um trabalho de 200 J e absorve uma quantidade de calor de 500 J, é correto afirmar que

Um recipiente vazio, perfeitamente transparente, no formato de uma lente esférica delgada gaussiana, de raio a, é preenchido com água límpida e cristalina até a metade de sua capacidade (Figura 1).

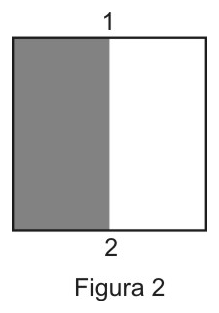

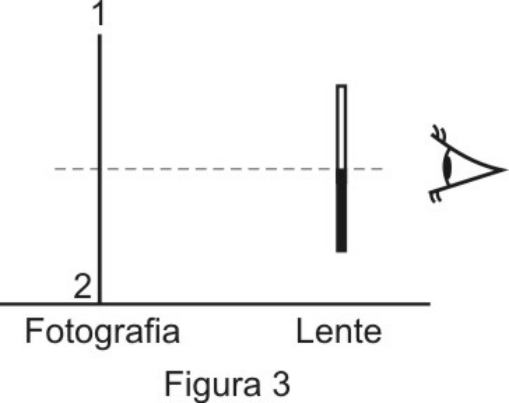

Essa lente é então fixada a uma determinada distância de uma fotografia quadrada de lado 3a (Figura 2), tendo seus centros geométricos alinhados (Figura 3).

Considerando que o sistema lente-fotografia esteja imerso no ar, um observador na posição O (Figura 3), poderá observar, dentre as opções abaixo, a imagem da situação apresentada, como sendo

COMO A HIPERMETROPIA ACONTECE NA INFÂNCIA:

É muito comum bebês e crianças apresentarem algum tipo de erro refrativo, e a hipermetropia é o caso mais constante. Isso porque este tipo de ametropia (erro de refração) pode se manifestar desde a fase de recém-nascido. A hipermetropia é um erro de refração caracterizado pelo modo em que o olho, menor do que o normal, foca a imagem atrás da retina. Consequentemente, isso faz com que a visão de longe seja melhor do que a de perto. (...)

De acordo com a Dra. Liana, existem alguns fatores que podem influenciar a incidência de hipermetropia em crianças, como o ambiente, a etnia e, principalmente, a genética. “As formas leves e moderadas, com até seis dioptrias, são passadas de geração para geração (autossômica dominante). Já a hipermetropia elevada é herdada dos pais (autossômica recessiva)”, explicou a especialista.

A médica ainda relatou a importância em identificar, prematuramente, o comportamento hipermétrope da criança, caso contrário, esse problema pode afetar a rotina visual e funcional delas. “A falta de correção da hipermetropia pode dificultar o processo de aprendizado, e ainda pode reduzir, ou limitar, o desenvolvimento nas atividades da criança. Em alguns casos, pode ser responsável por repetência, evasão escolar e dificuldade na socialização, requerendo ações de identificação e tratamento”, concluiu a Dra. Liana.

Os sintomas relacionados à hipermetropia, além da dificuldade de enxergar de perto, variam entre: dores de cabeça, fadiga ocular e dificuldade de concentração em leitura.(...) O tratamento utilizado para corrigir este tipo de anomalia é realizado através da cirurgia refrativa. O uso de óculos (com lentes esféricas) ou lentes de contato corretivas é considerado método convencional, que pode solucionar o problema visual do hipermétrope.

(Disponível em:www.cbo.net.br/novo/publicacao/revista_vejabem. Acesso em: 18 fev. 2017.)

De acordo com o texto acima, a hipermetropia pode ser corrigida com o uso de lentes esféricas. Dessa maneira, uma lente corretiva, delgada e gaussiana, de vergência igual a $+2\,\mathrm{di}$, conforme figura a seguir, é utilizada para projetar, num anteparo colocado a uma distância $p^\prime$ da lente, a imagem de um corpo luminoso que oscila em movimento harmônico simples (MHS). A equação que descreve o movimento oscilatório desse corpo é $y=(0{,}1)\sin(4t+\pi/2)$.

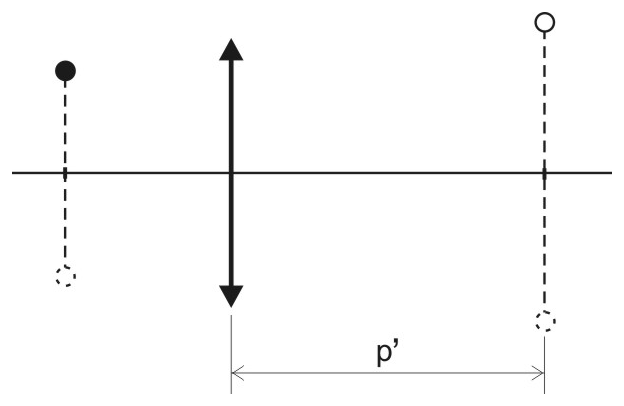

Considere que a equação que descreve a oscilação projetada no anteparo é dada por $y^\prime=(0{,}5)\sin(4t+3\pi/2)$ (SI). Nessas condições, a distância $p^\prime$, em cm, é

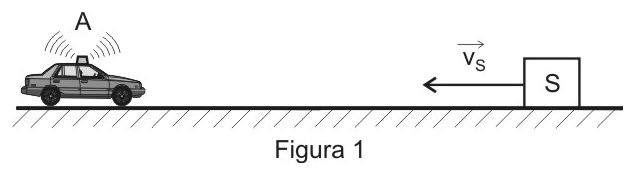

Uma fonte sonora A, em repouso, emite um sinal sonoro de frequência constante $f_A=100\,\mathrm{Hz}$. Um sensor S desloca-se com velocidade constante $V_S=80\,\mathrm{m/s}$, em relação à Terra, sobre um plano perfeitamente retilíneo, em direção à fonte sonora, como mostra a Figura 1.

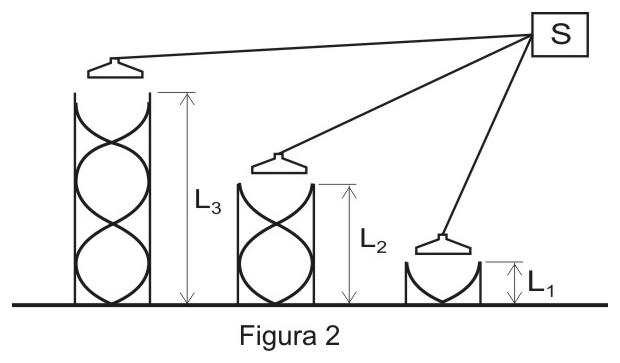

O sensor registra a frequência aparente devido à sua movimentação em relação à fonte sonora e a reenvia para um laboratório onde um sistema de caixas sonoras, acopladas a três tubos sonoros, de comprimentos $L_1$, $L_2$ e $L_3$, reproduz essa frequência aparente fazendo com que as colunas de ar desses tubos vibrem produzindo os harmônicos apresentados na Figura 2.

Considere que o sensor se movimenta em um local onde a velocidade do som é constante e igual a $320\,\mathrm{m/s}$, que os tubos sonoros possuam diâmetros muito menores do que seus respectivos comprimentos e que a velocidade do som no interior desses tubos seja também constante e igual a $320\,\mathrm{m/s}$. Considere também que a fonte A e o ar estejam em repouso em relação à Terra. Nessas condições, é correto afirmar que os comprimentos $L_1$, $L_2$ e $L_3$, respectivamente, em metros, são

Três cargas elétricas pontuais, $q_1$, $q_2$ e $q_3$, estão fixas de tal forma que os segmentos de reta que unem cada par de carga formam um triângulo equilátero com o plano na vertical, conforme ilustra a figura a seguir.

M é o ponto médio do segmento que une $q_2$ e $q_3$. A carga elétrica $q_2$ é positiva e igual a Q, enquanto que $q_1$ e $q_3$ são desconhecidas. Verifica-se que o vetor campo elétrico $\vec E$ no ponto M, gerado por estas três cargas, forma com o lado que une $q_2$ e $q_3$ um ângulo $\theta$ de $19^\circ$ e está apontado para baixo. Sabendo-se, ainda, que a força elétrica de interação entre as cargas $q_1$ e $q_2$ é menor que a força elétrica entre $q_2$ e $q_3$, é correto afirmar que

Os carregadores de bateria sem fio de smartphones, também conhecidos como carregadores wireless, são dispositivos compostos de bobina e ligados à rede elétrica, que carregam as baterias dos aparelhos apenas pela proximidade, através do fenômeno de indução eletromagnética. Para isso, o smartphone deve ser apto à referida tecnologia, ou seja, também possuir uma bobina, para que nela surja uma força eletromotriz induzida que carregará a bateria.

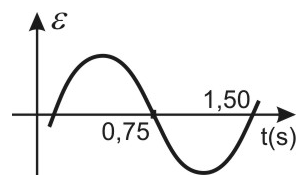

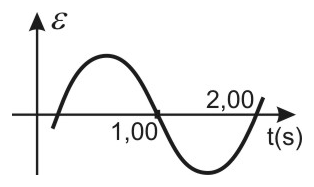

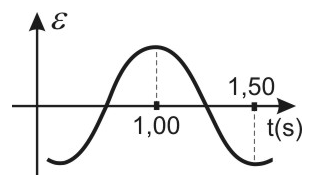

Se na bobina de um carregador (indutora), paralela e concêntrica com a bobina de um smartphone (induzida), passa uma corrente $i=2\sin(4\pi t)$, com t em segundos, o gráfico que melhor representa a força eletromotriz induzida $\varepsilon$ na bobina do smartphone, em função do tempo t, é

RAIOS CAUSAM 130 MORTES POR ANO NO BRASIL; SAIBA COMO PREVENIR

Começou a temporada de raios e o Brasil é o lugar onde eles mais caem no mundo. Os raios são fenômenos da natureza impressionantes, mas causam mortes e prejuízos. Todos os anos morrem em média 130 pessoas no país atingidas por essas descargas elétricas. (...) (...) Segundo as pesquisas feitas pelo grupo de eletricidade atmosférica do INPE, o número de mortes por raios é maior do que por deslizamentos e enchentes. E é na primavera e no verão, época com mais tempestades, que a preocupação aumenta (...)

(Disponível em: ww1.g1.globo.com/bom-dia-brasil. Acesso em:16 fev.2017)

Como se pode verificar na notícia acima, os raios causam mortes e, além disso, constantemente há outros prejuízos ligados a eles: destruição de linhas de transmissão de energia e telefonia, incêndios florestais, dentre outros. As nuvens se eletrizam devido às partículas de gelo que começam a descer muito rapidamente, criando correntes de ar bastante bruscas, o que provoca fricção entre gotas de água e de gelo, responsável pela formação e, consequentemente, a acumulação de eletricidade estática. Quando se acumula carga elétrica negativa demasiadamente na zona inferior da nuvem (este é o caso mais comum) ocorre uma descarga elétrica em direção ao solo (que por indução eletrostática adquiriu cargas positivas).

Considere que a base de uma nuvem de tempestade, eletricamente carregada com carga de módulo igual a $2{,}0\times10^2\,\mathrm C$, situa-se a $500\,\mathrm m$ acima do solo. O ar mantém-se isolante até que o campo elétrico entre a base da nuvem e o solo atinja o valor de $5{,}00\times10^6\,\mathrm{V/m}$. Nesse instante a nuvem se descarrega por meio de um raio que dura $0{,}10\,\mathrm s$. Considerando que o campo elétrico na região onde ocorreu o raio seja uniforme, a energia liberada neste raio é, em joules, igual a

SECA VIRA TEMA DE EXCURSÃO E AULA DE CIÊNCIA EM ESCOLAS

Thais Bilenky de São Paulo 26/10/2014 02h00

(...) Como no Vera Cruz, a crise da água tem motivado atividades em diversos colégios da cidade. Na rede municipal, 34 escolas ficaram sem água na semana passada. A Secretaria de Educação diz que incentiva debates sobre o tema e sua inclusão em projetos interdisciplinares. Nas escolas particulares, problemas de abastecimento não são comuns. A falta de água é abordada para efeito pedagógico - como no colégio Rio Branco, que tem promovido bate-papos e estudos. (...)

(Disponível em: www1.folha.uol.com.br/cotidiano. Acesso em: 14 fev. 2017)

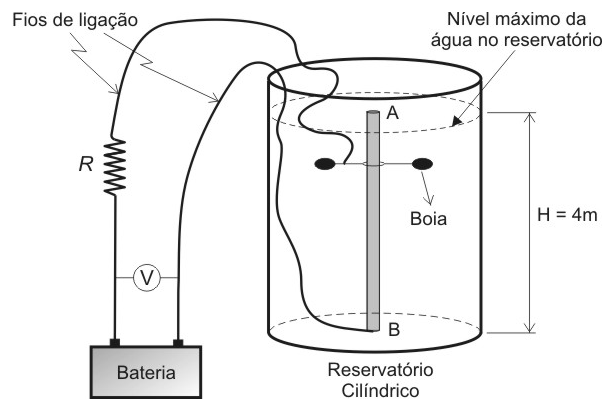

Motivado pelo trecho do artigo acima exposto, um professor de física lançou um desafio para os alunos do 3° ano em uma escola onde, frequentemente, falta água. Tal desafio consistia em determinar o volume d’água em um reservatório de difícil acesso. Para a determinação deste volume d’água os alunos deveriam utilizar somente um circuito elétrico constituído de um voltímetro ideal V, uma bateria de fem igual a 12 V e resistência interna igual a 1 Ω, além de um resistor ôhmico R igual a 2 Ω e um reostato AB, feito de material de resistividade elétrica constante, cuja resistência elétrica pode variar de 0 a 4 Ω, de acordo com a posição da bóia que é ajustada pela altura do nível d’água do reservatório. Depois de algum tempo, os alunos apresentaram o projeto ao professor, conforme esquematizado na figura a seguir.

De acordo com o projeto, o volume d’água no reservatório pode ser calculado por meio da ddp nos terminais da bateria, registrada pelo voltímetro. Sendo a capacidade máxima deste reservatório igual a $20\,\mathrm{m^3}$, desconsiderando as resistências elétricas dos fios de ligação que estão isolados e o atrito do suporte da boia com o reostato, quando o voltímetro indicar $9{,}0\,\mathrm V$, o volume d’água neste reservatório será, em m³, igual a

A tecnologia dominante nos controles remotos de televisores (TV) é o infravermelho (IV). A premissa básica do funcionamento de um controle remoto IV é o uso da “luz” para levar sinais entre um controle remoto e o aparelho que ele controla. Assim, o controle da TV é apenas um gerador de IV, tendo cada botão uma frequência diferente, e então, de acordo com a frequência recebida pela TV, ela interpreta como sendo um comando (exemplo: trocar de canal).

Considerando que o comprimento de onda do IV utilizado nos controles remotos de TV varia de $750\,\mathrm{nm}$ a $1000\,\mu\mathrm m$, a energia carregada por um fóton na informação enviada à TV estará no intervalo, em eV, cuja ordem de grandeza vale
