EFOMM 1998 — Questões de Física comentadas — Método TEF

Uma menina observa a imagem de seu rosto em um espelho esférico convexo. À medida que ela aproxima o rosto do espelho, a imagem que ela vê:

Observe a seguinte figura: Podemos afirmar que:

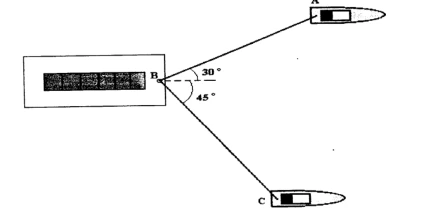

Uma balsa B carregada desliza num determinado trecho de um rio puxada por dois rebocadores A e C, figura abaixo. A força que atua no cabo AB que liga a balsa ao rebocador A é de 20 kN e a resultante das duas forças aplicadas em B é dirigida ao longo do eixo da balsa. A força que atua no cabo BC que liga a balsa ao rebocador B e a intensidade da resultante das duas forças aplicadas são, respectivamente, em kN:

Um barco de pesca é equipado com um equipamento denominado "sonar", que emite ondas sonoras acústicas de freqüência de 4,00 × $10^{4}$ Hz. As velocidades das ondas emitidas no ar e na água são respectivamente, de 3,70 × $10^{2}$ m.s-1 e 1,40 × $10^{3}$ m.s-1. Esse barco, quando em repouso na superfície, emite um sinal na direção vertical através do rio e o eco é recebido após 0,80 s. A profundidade do rio nesse local e a razão entre o comprimento de onda do som no ar e na água são respectivamente:

Analise cada uma das afirmativas : I - Num refrigerador, o congelador fica localizado na parte superior por causa das correntes convectivas que facilitam a troca de calor; II - A energia térmica de convecção não necessita de um meio para se propagar sendo transmitidas por ondas eletromagnéticas; III - O forno de micro ondas é baseado em ondas eletromagnéticas de alta freqüência que quando penetram no alimento ativam as moléculas de água dos alimentos, causando vibrações insensíveis. O atrito de uma molécula com a outra gera calor, cozinhando os alimentos; IV - A formação das brisas, nas regiões litorâneas, em parte se deve ao fato de o calor específico da terra ser bem menor que o da água. V - O motivo pelo qual espelha-se as faces da ampola de vidro de uma garrafa térmica é para ser evitada a convecção de calor. São verdadeiras:

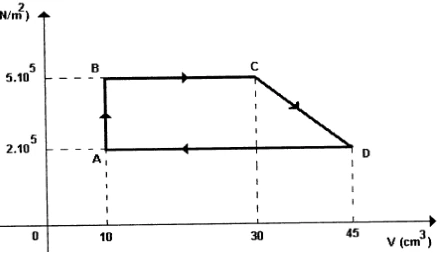

Um gás ideal sofre a transformação cíclica ABCDA do gráfico. Os trabalhos parciais AB, BC, CD, DA e o trabalho total realizado pelo gás são, respectivamente, em joules:

Um gás ideal sofre a transformação cíclica ABCDA do gráfico. A quantidade de calor, em calorias, trocada com o ambiente e a variação da energia interna no ciclo são, respectivamente: Adote 1 cal=4,2 J.

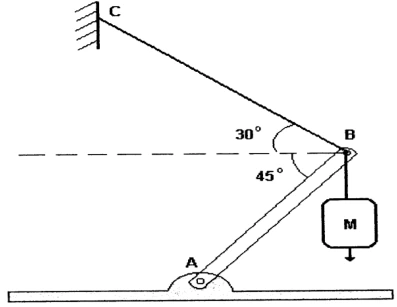

Uma barra AB móvel em tomo do pino A sustenta em B um corpo M de peso igual a 480 Kgf, como se mostra na figura abaixo. Desse modo, a intensidade da força de tração no cabo BC e a intensidade da força exercida sobre a barra em B são, respectivamente, em Kgf: Dados: cos60°=0,50; sen60°=0,86; cos45°=sen45°=0,70.

Uma balsa com dimensões de 4 m × 2 m × 10 m e material de densidade igual a 0,2 g/cm³ flutua em água pura. Quando carregada, o volume da parte submersa é 25% do volume da balsa. A massa da carga, em kg, é:

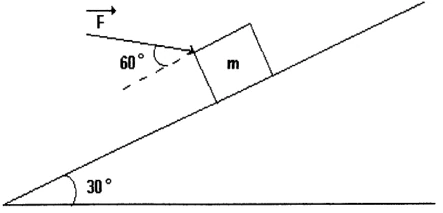

Uma força F atua sobre um bloco de 1Kg o qual está apoiado sobre um plano inclinado de 30°. Calcule o módulo da força F, em newtons, necessária para que o bloco suba o plano inclinado com velocidade constante. O coeficiente de atrito dinâmico é $\sqrt3/4$ e a aceleração da gravidade é de 10 m/s² .

Os gases perfeitos são aqueles que:

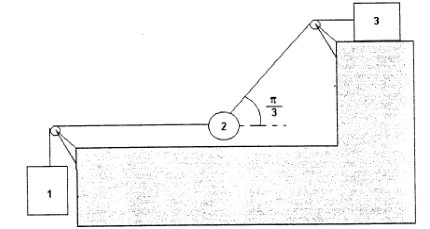

Na situação abaixo, o bloco 3 de massa igual a 6,0 Kg está na iminência de deslizar. Supondo as cordas inextensíveis e sem massa e as roldanas também sem massa e sem atrito, quais são as massas dos blocos 1 e 2 se o coeficiente de atrito estático do plano horizontal para o bloco 3 é μe = 0,5 ?

Num relógio, o ponteiro dos minutos se superpõe ao ponteiro das horas exatamente às :

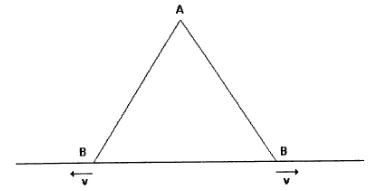

Uma escada escorrega e abre-se como vê-se na figura abaixo. O comprimento da escada é AB = 3,0 metros. A velocidade dos pés é constante e igual a 2 m/s. Sabendo-se que no instante inicial a escada estava fechada, tem-se que :

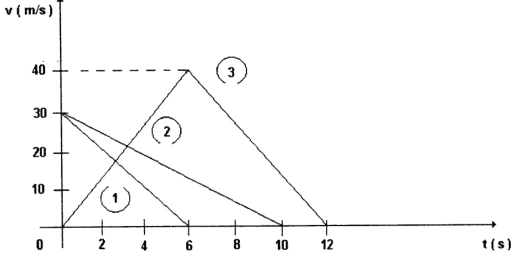

Três carros percorrem uma estrada plana e reta com velocidades em função do tempo representadas pelo gráfico ao abaixo. No instante t = 0, os três carros passam por um farol. A 140 metros desse farol há um outro sinal luminoso permanentemente vermelho. Quais dos carros ultrapassarão o segundo farol ?

Um homem que sabe que seu peso é de 75 Kgf, é encerrado num elevador de um edifício. O elevador não tem janelas e seu funcionamento é perfeitamente silencioso. Ele sobe numa balança de molas que se encontra dentro do elevador e nota que ela, durante certo período, acusa 85 Kgf. Desta observação o viajante do elevador pode concluir que o elevador neste período:

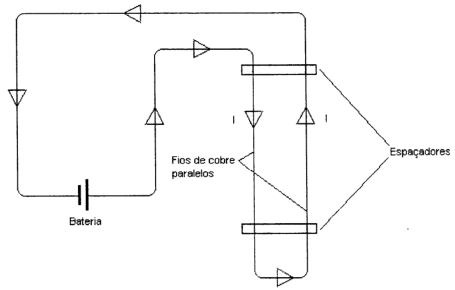

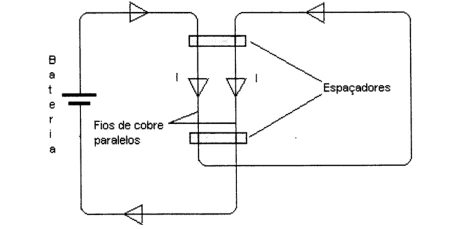

Dois circuitos elétricos fechados contendo pares de fios de cobre paralelos, são percorridos por uma corrente elétrica I, conforme os sentidos mostrados nas figuras "A" e "B" abaixo. Podemos afirmar, que : Figura A - Par de fios de cobre paralelos percorridos no mesmo sentido, por uma corrente elétrica de intensidade I. Figura B - Fios de cobre paralelos percorridos em sentidos opostos, por uma corrente elétrica de intensidade I.

Como chamamos ao não paralelismo entre os eixos magnético e geográfico da Terra?

Considere dois sistemas de coordenadas cartesianas tridimensionais (diedros) K e K', os quais possam, indistintamente, serem usados como sistemas de referência.

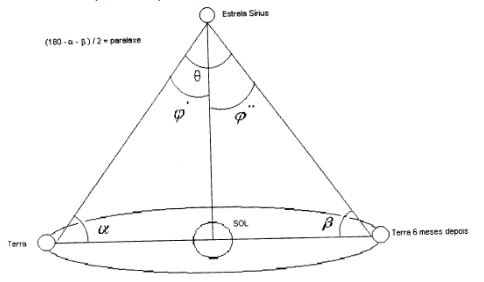

Na figura abaixo, definiu-se paralaxe φ da estrela Sírius, como sendo a metade do ângulo subtendido pelos extremos da órbita da Terra e o vértice onde se encontra a referida estrela. Tal paralaxe, tem um valor igual a 0,371”. Pergunta-se, qual a distância, em anos-luz, entre a estrela Sírius e o Sol (despreze o raio do sol). Considere a velocidade da luz igual a 3 × $10^{8}$ m/s e o raio da órbita da Terra r=$1{,}5\times10^{11}$ m. Dado sen (0,371") = 1,8 × $10^{-6}$

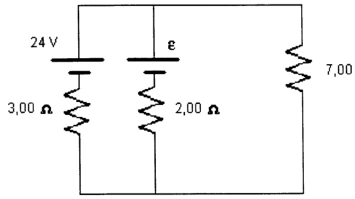

Qual deve ser o valor da F.E.M. "ε" na figura abaixo, para que a corrente através do resistor de 7 Ω tenha a intensidade de 3A? Despreze a resistência interna das fontes de tensão.

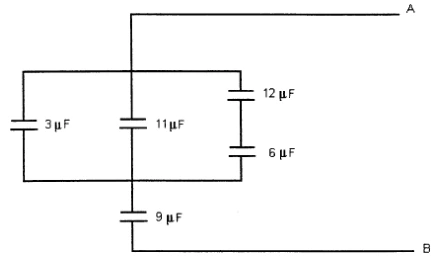

Qual o valor da capacitância entre os terminais "A" e "B" da associação mostrada na figura abaixo ?

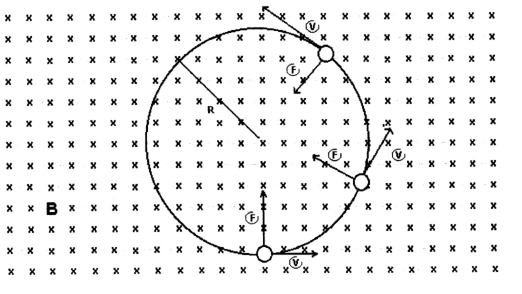

Uma partícula elementar positiva, é lançada com velocidade "v" constante em uma região do espaço, tomada por um campo magnético constante e uniforme de intensidade "B", cujo o sentido é entrando na página e a direção é perpendicular a mesma, conforme a figura abaixo. Sabe-se que a partícula descreverá um trajetória circular de raio "R", estando sujeita a uma força magnética de magnitude constante "F". Qual das alternativas abaixo explica o porque da trajetória da partícula ser circular na situação descrita acima ?

O período T de um pêndulo simples é dado por $T=2\pi\sqrt{L/g}$, onde L é o comprimento e g é a aceleração da gravidade local. Qual dos gráficos abaixo representa essa lei?

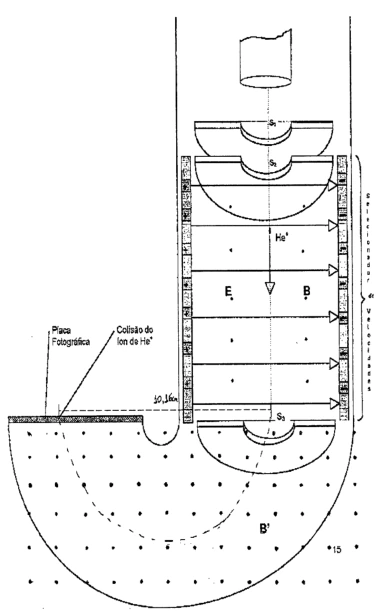

O espectômetro de massa de Bainbridge: Nas fendas S1 e S2 do espectômetro de Bainbridge, mostrado na figura abaixo, passa apenas um feixe estreito de íons positivos. Tal feixe, percorre o selecionador de velocidade o qual possui ao longo de toda sua extensão, um campo elétrico de intensidade E, constante e uniforme orientado da esquerda para direita e perpendicular a um campo magnético de intensidade B, também constante e uniforme, cujo sentido aponta para fora da página. Este arranjo, permite que apenas íons positivos com velocidade constante v = E/B atravessem a fenda S3 na saída do selecionador, os íons que passarem por S3 entrarão por uma região do espaço, tomada por um campo magnético constante e uniforme de intensidade B' , também perpendicular ao plano da página e dele saindo, conforme mostra a figura abaixo. Um íon positivo qualquer entrando nessa região do espaço, tomada por B' , descreverá um trajetória circular à esquerda, atingindo a placa fotográfica a qual registrará o tamanho do diâmetro da trajetória percorrida pelo íon, que será igual a distância entre o ponto de impacto sobre a placa fotográfica, até o centro da fenda S3. Temos no espectômetro de Bainbridge um feixe de íons de Hélio, He+, emergindo do selecionador de velocidade com velocidade constante v = 1,00 × $10^{5}$ m/s, entrando numa região do espaço tomada por um campo magnético constante e uniforme, de intensidade B' = 817 G. Após descrever uma trajetória semi-circular a esquerda, os íons selecionados atingem a placa fotográfica a qual registra uma distância de 10,16 cm entre o ponto de impacto dos íons e o centro da fenda S3. Pergunta-se, qual a massa de um único íon de Hélio (He+)? (Dado a carga elementar q = 1,602 × $10^{-19}$ C).
