Concurso de Admissão 2020/2021 · 1º Dia, Modelo A · Prova de Física (Q21-32) — resolução comentada Método TEF.

Q21
Óptica — Lentes — Imagem em lente divergente

Um lápis está posicionado perpendicularmente ao eixo principal e a 30 cm de distância do centro óptico de uma lente esférica delgada, cuja distância focal é −20 cm. A imagem do lápis é (observação: utilizar o referencial de Gauss)

A)real e invertida.
B)virtual e aumentada.
C)virtual e reduzida.
D)real e aumentada.
E)real e reduzida.

Gabarito oficial EsPCEx 2020/2021

C
Resolução

Localize a lente, seu foco e a posição do objeto. A equação das lentes delgadas relaciona distâncias focal, do objeto e da imagem; a ampliação linear determina tamanho relativo e orientação. Um esquema de raios permite prever a natureza da imagem antes de aceitar o sinal da conta.

Equação de Gauss: $\dfrac1f=\dfrac1p+\dfrac1{p'}$, com $f=-20\,cm$ (lente divergente) e $p=+30\,cm$ (objeto real): $\dfrac1{-20}=\dfrac1{30}+\dfrac1{p'} \Rightarrow \dfrac1{p'}=-\dfrac1{20}-\dfrac1{30}=-\dfrac{5}{60}=-\dfrac1{12} \Rightarrow p'=-12\,cm$.

Como $p'\lt 0$, a imagem é virtual. Ampliação: $m=-\dfrac{p'}{p}=-\dfrac{-12}{30}=0{,}4$ — como $|m|\lt 1$ e positivo, a imagem é reduzida (e direita, consistente com lente divergente).

Alternativa correta: C

Q22

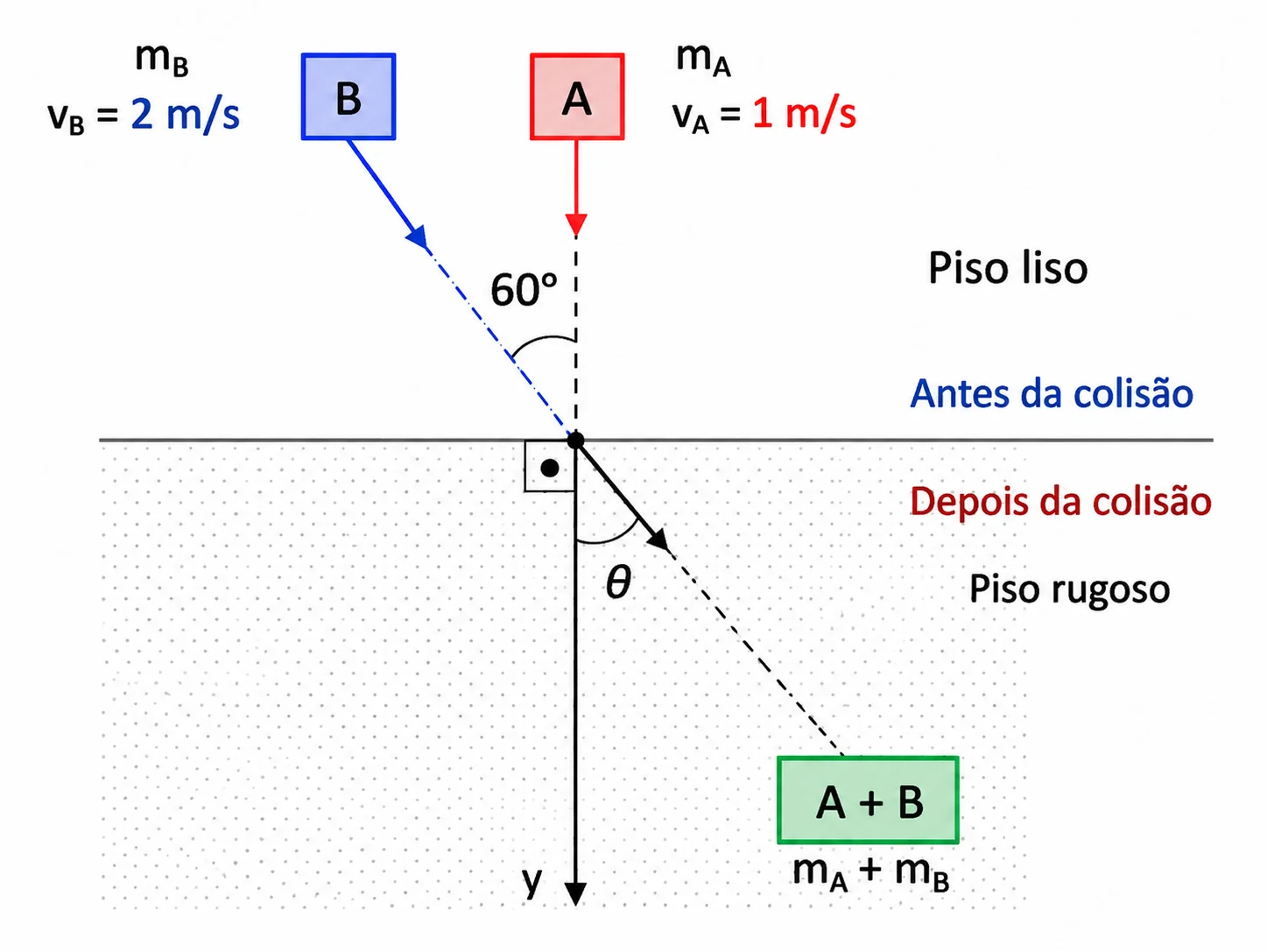

Mecânica — Dinâmica — Colisão Bidimensional Inelástica Seguida de Atrito
Bloco A movendo-se ao longo do eixo y; bloco B movendo-se a 60° do eixo y; após a colisão, o conjunto A+B desliza sobre o piso rugoso até parar

Dois blocos A e B, livres da ação de quaisquer forças externas, movem-se separadamente em um plano horizontal cujo piso é perfeitamente liso, sem atrito (antes da colisão). O bloco A tem massa $m_A=1\,kg$ e move-se com uma velocidade $V_A=1\,m/s$, na direção do eixo y. O bloco B tem massa $m_B=1\,kg$ e move-se com velocidade $V_B=2\,m/s$ fazendo um ângulo de 60° com o eixo y. Após a colisão, movimentam-se juntos em outro piso, agora rugoso, com coeficiente de atrito cinético $\mu_c=0{,}1$.

Dados: aceleração da gravidade $g=10\,m/s^2$; $sen\,60°=\dfrac{\sqrt3}{2}$ e $\cos60°=\dfrac12$. O conjunto dos blocos A e B, agora unidos, percorreu até parar a distância de:

A)0,200 m
B)0,340 m
C)0,650 m
D)0,875 m
E)0,950 m

Gabarito oficial EsPCEx 2020/2021

D
Resolução

Faça um diagrama de forças para o corpo escolhido e defina os eixos mais convenientes para o movimento. A segunda lei de Newton relaciona a soma vetorial das forças à aceleração, por isso cada componente deve ser escrita com o sinal correspondente ao eixo adotado.

Conservação de quantidade de movimento (2D). Componente y: $p_y=m_AV_A+m_BV_B\cos60°=1(1)+1(2)(0{,}5)=2\,kg\cdot m/s$. Componente x (só B contribui): $p_x=m_BV_B\,sen60°=1(2)\left(\dfrac{\sqrt3}2\right)=\sqrt3\,kg\cdot m/s$.

Módulo do momento total: $|p|=\sqrt{p_x^2+p_y^2}=\sqrt{3+4}=\sqrt7\,kg\cdot m/s$. Massa total $=2\,kg$, logo $v'=\sqrt7/2\,m/s$.

Energia cinética logo após a colisão: $E_c=\dfrac12(2)\left(\dfrac{\sqrt7}2\right)^2=\dfrac{7}{4}=1{,}75\,J$.

Essa energia é dissipada pelo atrito até parar: $E_c=\mu_c\,m\,g\,d \Rightarrow 1{,}75=0{,}1(2)(10)\,d=2d \Rightarrow d=0{,}875\,m$.

Alternativa correta: D

Q23
Mecânica — Cinemática — Força, Momento e Energia (Conceitual)

Se um corpo descreve um movimento circular uniforme, então:

o módulo da força que age sobre o corpo é (I) zero;

o vetor quantidade de movimento (II) com o tempo;

o trabalho realizado pela força é (III);

a energia cinética é (IV).

A opção que corresponde ao preenchimento correto das lacunas (I), (II), (III) e (IV) é:

A)I-diferente de · II-não muda · III-nulo · IV-constante
B)I-diferente de · II-muda · III-diferente de zero · IV-variável
C)I-igual a · II-muda · III-nulo · IV-constante
D)I-diferente de · II-muda · III-nulo · IV-constante
E)I-igual a · II-não muda · III-constante · IV-variável

Gabarito oficial EsPCEx 2020/2021

D
Resolução

Identifique primeiro o intervalo de tempo e o referencial adotado no enunciado. A posição informa onde o móvel está; a velocidade descreve como a posição varia; a aceleração descreve como a velocidade varia. Em um gráfico, a inclinação fornece uma taxa de variação, enquanto a área só representa deslocamento quando os eixos são velocidade e tempo.

(I) A força centrípeta é sempre necessária para manter a trajetória circular — seu módulo é diferente de zero. (II) Mesmo com módulo constante, a direção da velocidade (e, portanto, do momento) muda continuamente — o vetor quantidade de movimento muda com o tempo.

(III) A força centrípeta é sempre perpendicular à velocidade, logo seu trabalho é nulo. (IV) Como o trabalho da força resultante é nulo, pelo teorema trabalho-energia a energia cinética permanece constante (consistente com módulo de velocidade constante).

Alternativa correta: D

Q24

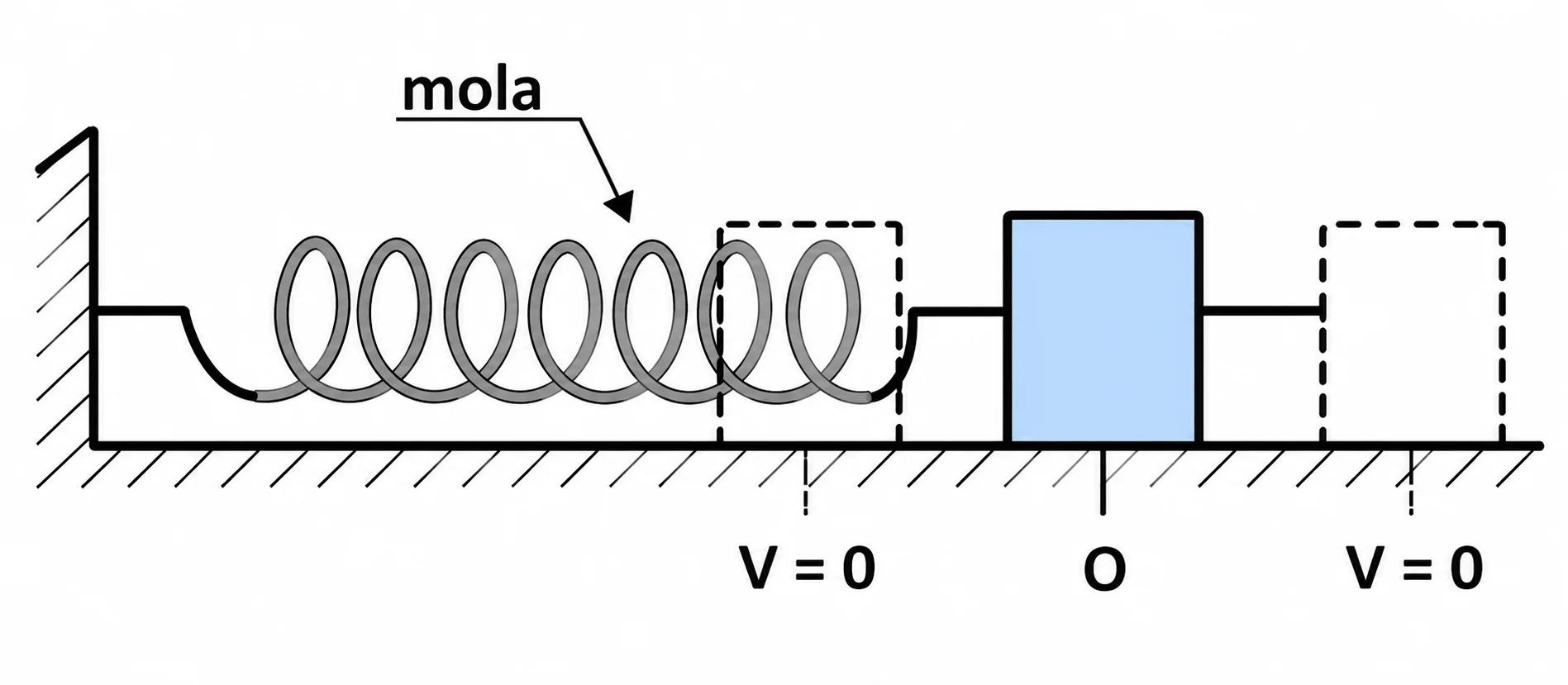

Ondas — MHS — Frequência do MHS a partir de Energia e Velocidade Máxima
Massa presa a uma mola, oscilando em torno do ponto de equilíbrio O, com velocidade nula nos dois extremos da trajetória

Um ponto material oscila em torno da posição de equilíbrio O, em Movimento Harmônico Simples (MHS). A energia mecânica total do sistema é de 0,1 J, a amplitude da oscilação é de 10,0 cm e o módulo da máxima velocidade é de 1 m/s. Os extremos da trajetória desse movimento têm velocidade igual a zero.

Desprezando as forças dissipativas, a frequência da oscilação em Hertz (Hz) é:

A)$\sqrt2/3\pi$
B)$\sqrt5/\pi$
C)$5/\pi$
D)$\sqrt\pi/3$
E)$1/2\pi$

Gabarito oficial EsPCEx 2020/2021

C
Resolução

Reconheça a posição de equilíbrio e a força ou aceleração restauradora. No movimento harmônico simples, a aceleração é proporcional ao afastamento da posição de equilíbrio e aponta em sentido oposto a ele. Período, frequência e frequência angular descrevem ritmos equivalentes do mesmo movimento.

Da velocidade máxima e da amplitude: $v_{max}=\omega A \Rightarrow \omega=\dfrac{v_{max}}{A}=\dfrac{1}{0{,}10}=10\,rad/s$.

Frequência: $f=\dfrac{\omega}{2\pi}=\dfrac{10}{2\pi}=\dfrac5\pi\,Hz$ (a energia mecânica de 0,1 J é consistente com esses valores, mas não é necessária para obter f diretamente a partir de $v_{max}$ e A).

Ao usar uma expressão senoidal, separe amplitude, fase inicial e frequência angular. Confira as condições iniciais de posição e velocidade para escolher os sinais. Em sistemas massa-mola, o período depende da massa e da rigidez da mola, desde que o modelo de mola ideal seja aplicável.

Alternativa correta: C

Q25
Eletricidade — Eletrostática — Trabalho da Força Elétrica no Campo de Carga Puntiforme
Carga Q na origem; ponto X a 0,20 m de Q; ponto Y a 1,50 m de Q, ambos ao longo do mesmo raio a partir de Q

Um campo elétrico é gerado por uma partícula de carga puntiforme $Q=5{,}0\times10^{-6}\,C$ no vácuo. O trabalho realizado pela força elétrica para deslocar a carga de prova $q=2\times10^{-8}\,C$ do ponto X para o ponto Y, que estão a 0,20 m e 1,50 m da carga Q, respectivamente, é:

Dado: constante eletrostática do vácuo $k_0=9\times10^9\,N\cdot m^2/C^2$.

A)$4{,}3\times10^{-3}\,J$
B)$5{,}4\times10^{-3}\,J$
C)$6{,}3\times10^{-6}\,J$
D)$6{,}0\times10^{-3}\,J$
E)$3{,}9\times10^{-3}\,J$

Gabarito oficial EsPCEx 2020/2021

E
Resolução

Identifique a distribuição das cargas e a grandeza pedida antes de somar contribuições. Campo elétrico é vetor, enquanto potencial elétrico e capacitância são escalares. Em uma associação de capacitores, a ligação por fios determina quais placas compartilham o mesmo potencial.

O trabalho da força elétrica é a diminuição da energia potencial: $W=kQq(1/r_X-1/r_Y)$. Como ambas as cargas são positivas e a prova se afasta de Q, o campo realiza trabalho positivo. Use os dois raios em metros e mantenha a ordem inicial menos final.

Potenciais: $V_X=\dfrac{k_0Q}{r_X}=\dfrac{9\times10^9\times5\times10^{-6}}{0{,}20}=2{,}25\times10^5\,V$; $V_Y=\dfrac{k_0Q}{r_Y}=\dfrac{9\times10^9\times5\times10^{-6}}{1{,}50}=3{,}0\times10^4\,V$.

Trabalho da força elétrica: $\tau_{XY}=q(V_X-V_Y)=2\times10^{-8}\times(2{,}25\times10^5-3{,}0\times10^4)=2\times10^{-8}\times1{,}95\times10^5=3{,}9\times10^{-3}\,J$.

Alternativa correta: E

Q26
Termologia — Termodinâmica — Classificação de Máquina Térmica e Rendimento

Considere uma máquina térmica que opera um ciclo termodinâmico que realiza trabalho. A máquina recebe 400 J de uma fonte quente cuja temperatura é de 400 K e rejeita 200 J para uma fonte fria, que se encontra a 200 K. Neste ciclo a máquina térmica realiza um trabalho de 200 J.

Analisando o ciclo termodinâmico exposto acima, conclui-se que a máquina térmica é um (I).

Essa máquina térmica (II) a 1ª Lei da Termodinâmica.

O rendimento desta máquina é (III) a 50%.

A opção que corresponde ao preenchimento correto das lacunas (I), (II) e (III) é:

A)I-refrigerador · II-não atende · III-maior que
B)I-refrigerador · II-atende · III-igual a
C)I-motor térmico · II-atende · III-menor que
D)I-motor térmico · II-não atende · III-maior que
E)I-motor térmico · II-atende · III-igual a

Gabarito oficial EsPCEx 2020/2021

E
Resolução

Defina o sistema e o sentido adotado para calor e trabalho. A primeira lei relaciona a variação da energia interna ao calor recebido e ao trabalho realizado pelo gás. Em um diagrama pressão por volume, a área orientada sob a curva corresponde ao trabalho do gás.

(I) A máquina retira calor da fonte quente e realiza trabalho positivo sem receber trabalho externo — é um motor térmico (não um refrigerador, que exigiria trabalho externo para bombear calor do frio para o quente).

(II) Balanço de energia: $Q_h=W+Q_c \Rightarrow 400=200+200$ ✓ — a máquina atende à 1ª Lei.

(III) Rendimento real: $\eta=W/Q_h=200/400=50\%$. Rendimento máximo (Carnot) entre essas temperaturas: $\eta_{Carnot}=1-\dfrac{T_c}{T_h}=1-\dfrac{200}{400}=50\%$. Como o rendimento real coincide exatamente com o limite de Carnot, ele é igual a 50%.

Alternativa correta: E

Q27

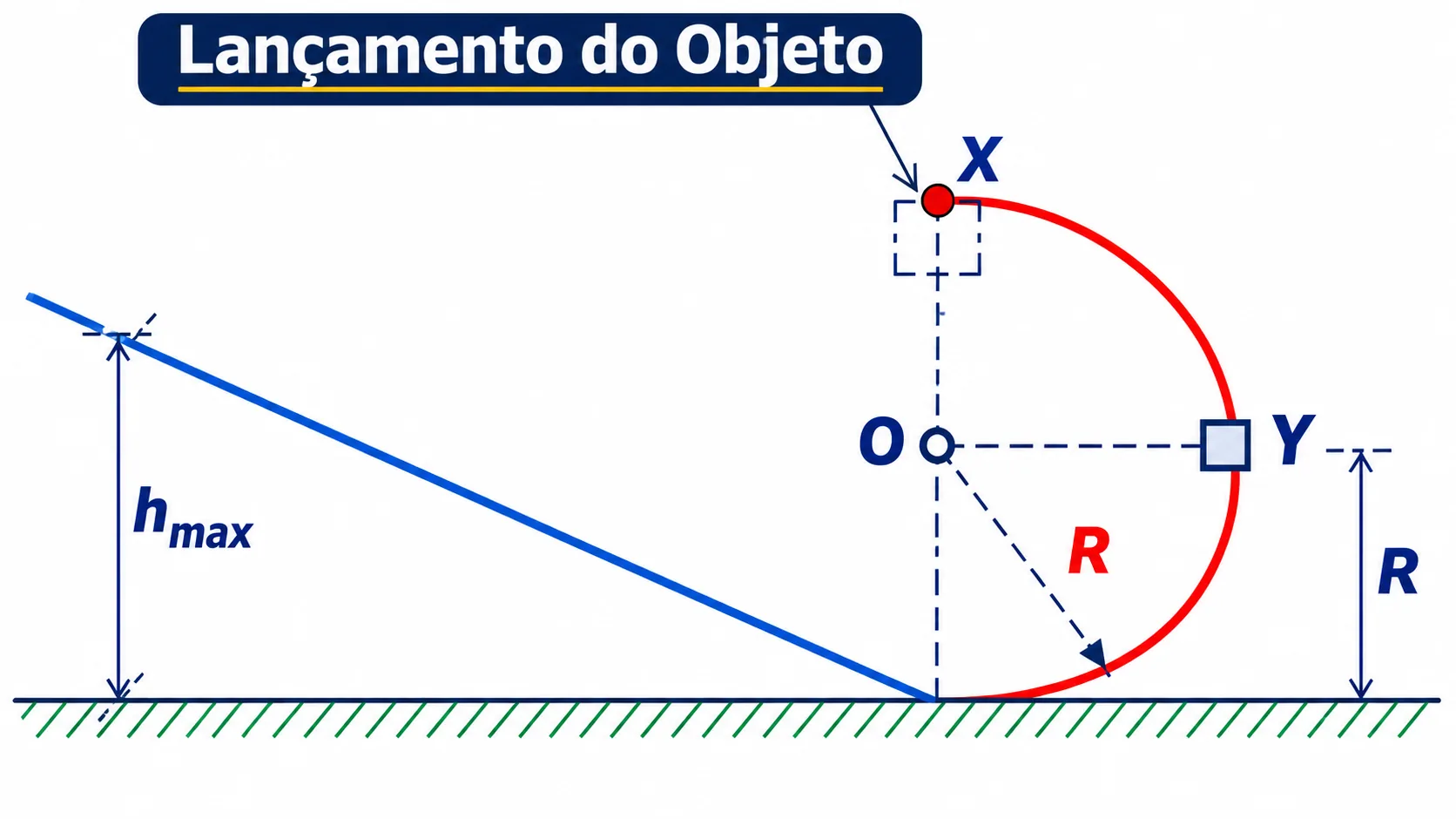

Mecânica — Dinâmica — Força Resultante em Loop Circular e Altura Máxima na Rampa
X no topo do círculo (ponto de lançamento); O no centro; Y no lado direito do círculo, à mesma altura de O (altura R acima do solo); o círculo é tangente ao solo na base, onde se conecta a uma rampa reta subindo para a esquerda, atingindo a altura máxima h_max

O desenho abaixo mostra um semicírculo associado a uma rampa, em que um objeto puntiforme de massa m é lançado do ponto X e descreve inicialmente uma trajetória circular de raio R e centro em O. O módulo da força resultante quando o objeto passa em Y é $\sqrt5\,mg$, sendo a distância de Y até a superfície horizontal igual ao valor do raio R.

Dados: despreze as forças dissipativas; considere g a aceleração da gravidade. A altura máxima ($h_{max}$) que o objeto atinge na rampa é:

A)2R
B)$R\sqrt2$
C)5R
D)3R
E)$R\sqrt3$

Gabarito oficial EsPCEx 2020/2021

A
Resolução

Em Y (lado do círculo, à altura do centro O), a direção radial é horizontal e a tangencial é vertical. Assim, o peso mg atua inteiramente na direção tangencial, e a força normal N atua na direção radial (centrípeta), com $N=mv_Y^2/R$.

A força resultante em Y é a soma vetorial dessas duas componentes perpendiculares: $F_{res}^2=(mg)^2+\left(\dfrac{mv_Y^2}{R}\right)^2=(\sqrt5\,mg)^2=5(mg)^2 \Rightarrow \left(\dfrac{mv_Y^2}{R}\right)^2=4(mg)^2 \Rightarrow \dfrac{mv_Y^2}{R}=2mg \Rightarrow v_Y^2=2gR$.

Por conservação de energia, de Y (altura R) até a base do círculo (altura 0): $\tfrac12v_Y^2+gR=\tfrac12v_{base}^2 \Rightarrow \tfrac12(2gR)+gR=\tfrac12v_{base}^2 \Rightarrow v_{base}^2=4gR$.

Da base (altura 0, com $v_{base}^2=4gR$) até o ponto mais alto da rampa ($v=0$): $\tfrac12v_{base}^2=g\,h_{max} \Rightarrow \tfrac12(4gR)=g\,h_{max} \Rightarrow h_{max}=2R$.

Alternativa correta: A

Q28
Eletricidade — Eletrostática — Afirmações Conceituais (Condutores, Indução, Potencial)

Considere as seguintes afirmações:

I) No interior de uma esfera metálica condutora em equilíbrio eletrostático, o campo elétrico é nulo.

II) Um campo elétrico uniforme é formado entre duas placas paralelas, planas e eletrizadas com cargas opostas. Uma carga negativa é abandonada em repouso no interior dessas placas; então esta carga deslocar-se-á da região de maior potencial elétrico para a de menor potencial elétrico.

III) Um objeto eletrostaticamente carregado, próximo a um objeto em equilíbrio eletrostático, induz neste uma carga uniformemente distribuída.

IV) Uma carga puntiforme $q=1\,\mu C$ é deslocada de um ponto A até um ponto B de um campo elétrico. A força elétrica que age sobre q realiza um trabalho $\tau_{AB}=1\times10^{-5}\,J$; então a diferença de potencial elétrico entre os pontos A e B é 100 V.

Das afirmações, é(são) correta(s) somente:

A)I.
B)I, II e III.
C)I, II e IV.
D)I e IV.
E)II.

Gabarito oficial EsPCEx 2020/2021

A
Resolução

I) Verdadeira — propriedade clássica de condutores em equilíbrio eletrostático: o campo elétrico é nulo em todo o interior.

II) Falsa — a força sobre uma carga negativa é oposta ao campo $\vec E$ (que aponta do potencial maior para o menor); logo, a força sobre ela aponta do potencial menor para o maior, e é para lá que ela se desloca (não o contrário, como afirma II).

III) Falsa — a carga induzida em um condutor por indução eletrostática não se distribui uniformemente; concentra-se preferencialmente na região mais próxima do objeto indutor.

IV) Falsa — $V_{AB}=\tau_{AB}/q=(1\times10^{-5})/(1\times10^{-6})=10\,V$, e não 100 V como afirma a assertiva.

Apenas a afirmativa I é correta.

Alternativa correta: A

Q29

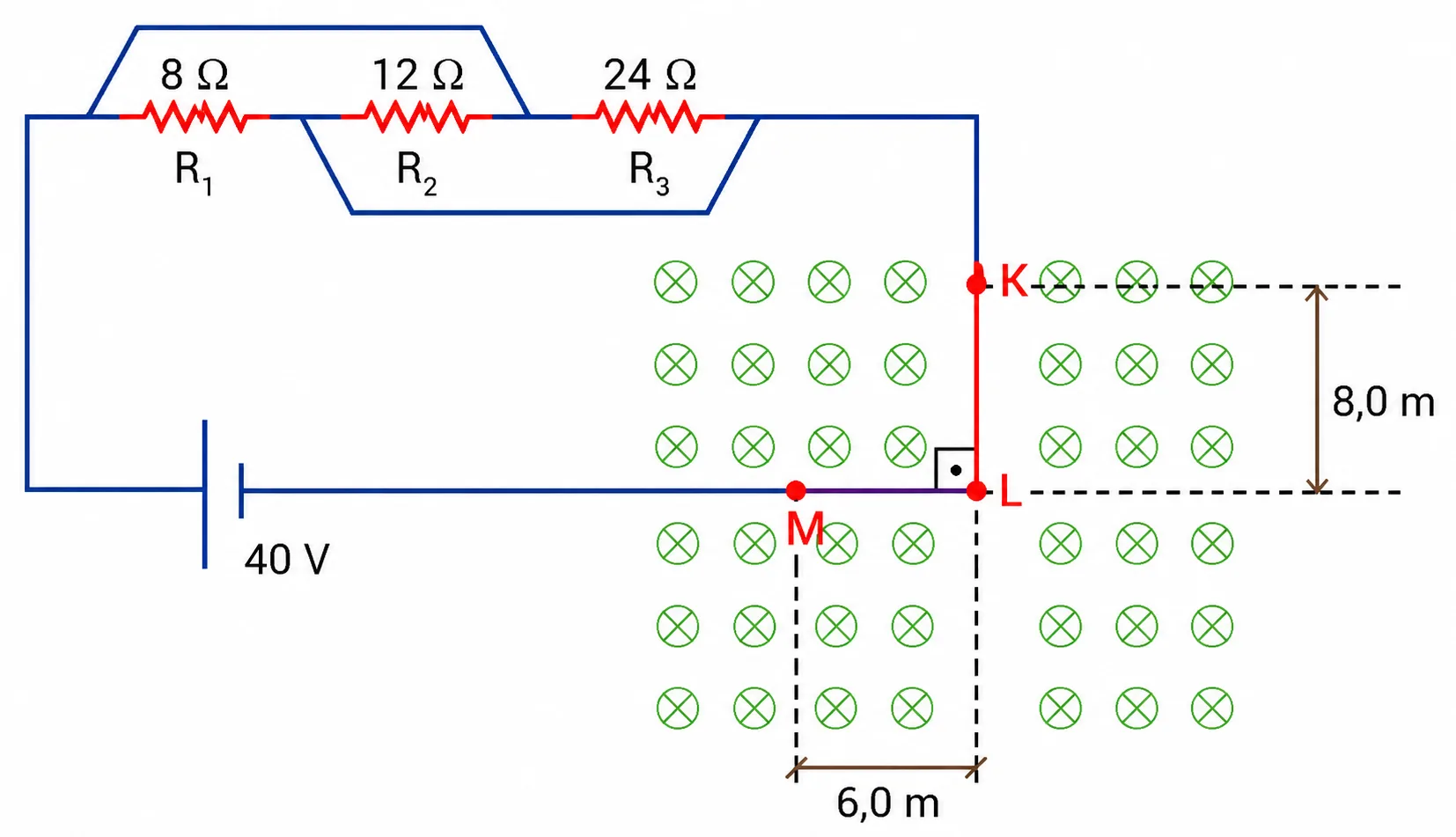

Eletromagnetismo — Força magnética — Força Magnética sobre Fio Dobrado em Circuito Resistivo
Gerador de 40V ligado, através do fio KLM (que atravessa a região do campo magnético B, entrando no papel), a três resistores R1, R2 e R3 em paralelo; KL=8,0m e LM=6,0m formam um ângulo reto

Um fio condutor no trecho KLM, sendo KL = 8,0 m e LM = 6,0 m, está dobrado em ângulo reto e está ortogonalmente inserido em um campo magnético uniforme de intensidade B = 0,40 T. Este fio está conectado a um circuito resistivo composto por um gerador ideal de ddp $E=40\,V$ e resistências ôhmicas $R_1=8\,\Omega$, $R_2=12\,\Omega$ e $R_3=24\,\Omega$, todas em paralelo entre si, alimentadas pelo gerador através do fio KLM.

A intensidade da força resultante de origem magnética que atuará sobre o fio condutor no trecho KLM é:

A)35,0 N
B)40,0 N
C)45,0 N
D)85,0 N
E)95,0 N

Gabarito oficial EsPCEx 2020/2021

B
Resolução

Determine primeiro a direção do campo magnético e da velocidade ou corrente. A força magnética é perpendicular a essas direções e seu módulo depende da componente perpendicular ao campo. Use a regra da mão direita para carga positiva ou corrente convencional e inverta o sentido quando a carga for negativa.

Com $R_1$, $R_2$ e $R_3$ em paralelo sob a mesma ddp de 40 V (gerador ideal), a corrente total fornecida pelo gerador — que é a mesma que atravessa o fio KLM — é a soma das correntes de cada ramo: $I=\dfrac{40}{8}+\dfrac{40}{12}+\dfrac{40}{24}=5+3{,}33+1{,}67=10\,A$.

Para um fio dobrado em ângulo reto dentro de um campo uniforme, a força magnética resultante equivale à de um fio reto ligando diretamente os extremos K e M: $d_{KM}=\sqrt{KL^2+LM^2}=\sqrt{8^2+6^2}=\sqrt{100}=10\,m$.

$F=B\,I\,d_{KM}=0{,}40\times10\times10=40{,}0\,N$.

Alternativa correta: B

Q30

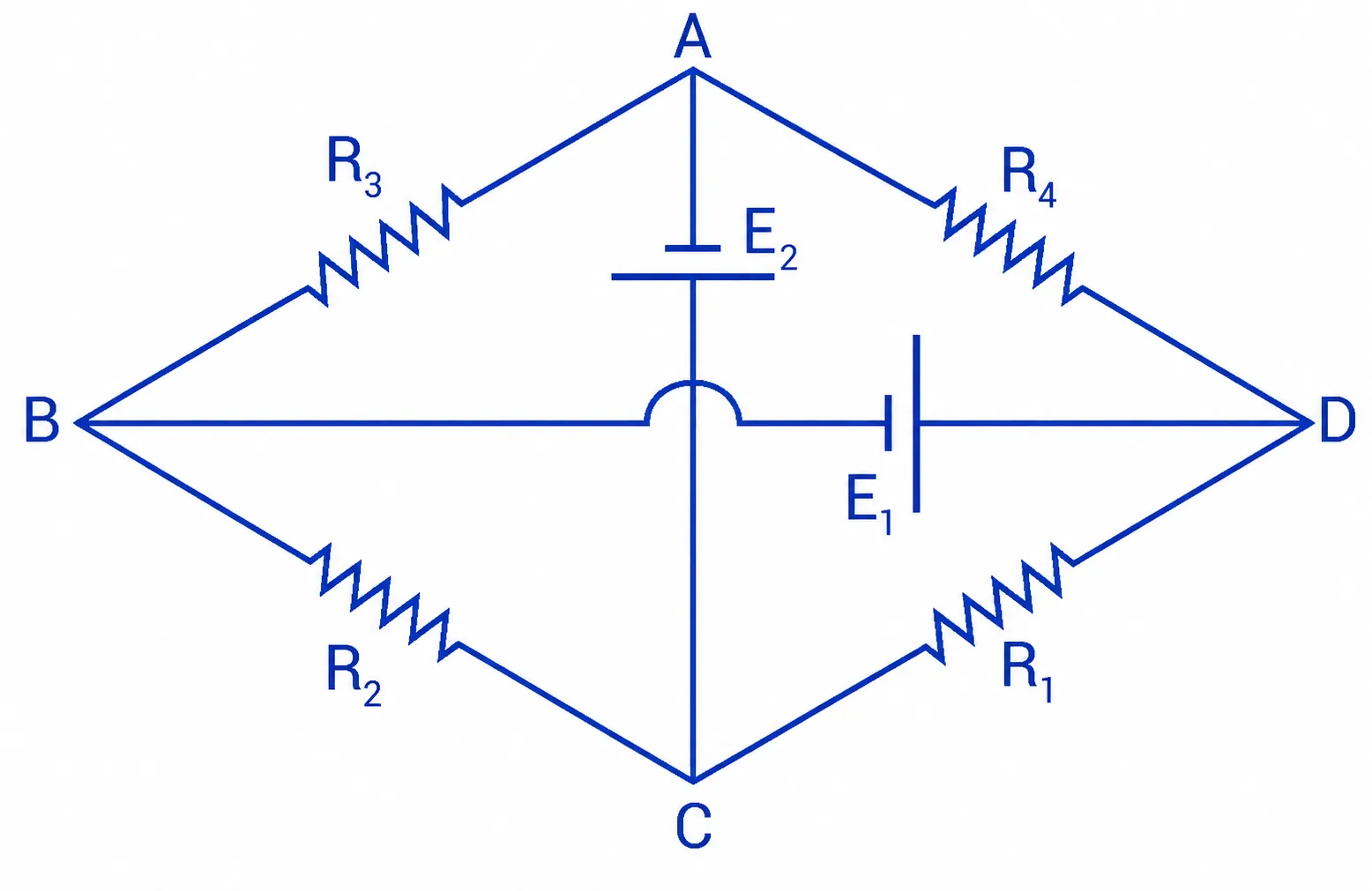

Eletricidade — Eletrodinâmica — Ponte com Dois Geradores e Resistor sem Corrente
Losango ABCD (A no topo, C na base, B à esquerda, D à direita), com R3 na aresta A-B, R4 na aresta A-D, R2 na aresta B-C, R1 na aresta C-D. Uma diagonal vertical liga A a C, contendo o gerador E2; uma diagonal horizontal liga B a D, contendo o gerador E1; as duas diagonais se cruzam no centro sem se conectar eletricamente

Considere o circuito elétrico ABCD abaixo, formado por 4 resistores ôhmicos, sendo $R_1=0{,}5\,\Omega$, $R_2=1\,\Omega$, $R_3=2\,\Omega$, $R_4=4\,\Omega$, e 2 geradores ideais $E_1$ e $E_2$.

Sabendo que a diferença de potencial entre os terminais do resistor $R_1$ é zero (isto é, $V_{CD}=0$) e que o valor da ddp de $E_2=4\,V$, então a ddp de $E_1$ vale:

A)1 V
B)2 V
C)5 V
D)8 V
E)10 V

Gabarito oficial EsPCEx 2020/2021

B
Resolução

Como $V_{CD}=0$, nenhuma corrente atravessa $R_1$ (que liga C a D). Como D só se conecta ao resto do circuito por $R_4$ (a A) e por $R_1$ (a C, sem corrente), pela Lei dos Nós a corrente em $R_4$ também deve ser nula. Logo $V_A=V_D$ e $V_D=V_C$, ou seja, $V_A=V_C=V_D$.

Adotando $V_C=V_D=0$: como $E_2$ liga A a C fixando $V_A-V_C=E_2=4\,V$, tem-se $V_A=4\,V$.

Aplicando a lei de Ohm nos ramos restantes e as leis de Kirchhoff nos nós A, B e C (com $R_3=2\,\Omega$ entre A-B e $R_2=1\,\Omega$ entre B-C), obtém-se, resolvendo o sistema, $V_B=2\,V$.

Como $E_1$ liga B a D e é um gerador ideal, ele fixa diretamente $|V_B-V_D|=|E_1|$: $|E_1|=|2-0|=2\,V$.

Alternativa correta: B

Q31

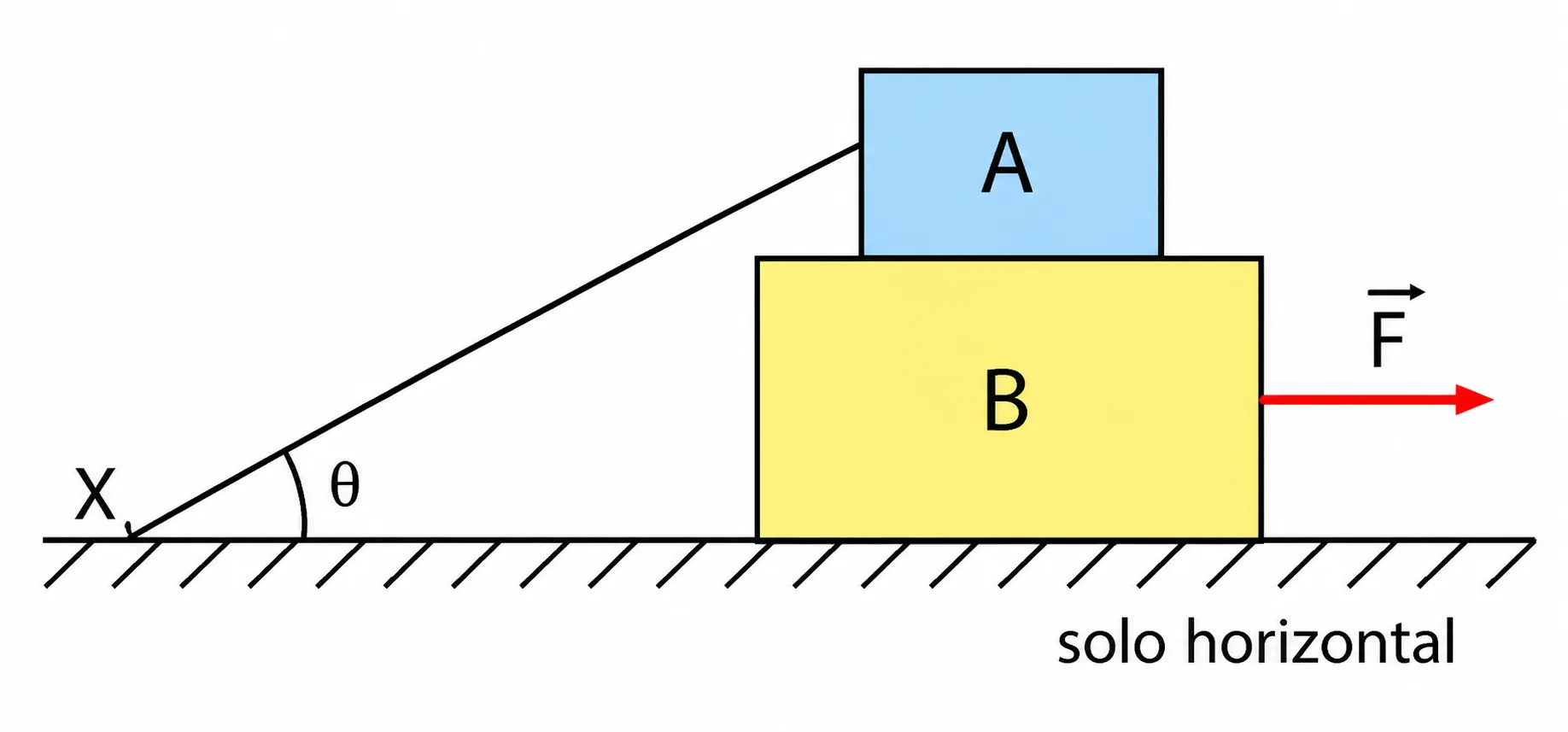

Mecânica — Estática — Blocos Empilhados, Cordas e Dupla Superfície de Atrito
Bloco A sobre o bloco B; fio ideal ligando A ao ponto X no solo, formando ângulo θ com a horizontal; força horizontal F aplicada ao bloco B

Um bloco homogêneo A de peso 6 N está sobre o bloco homogêneo B de peso 20 N, ambos em repouso. O bloco B está na iminência de movimento. O bloco A está ligado por um fio ideal tracionado ao solo no ponto X, fazendo um ângulo θ com a horizontal, enquanto o bloco B está sendo solicitado por uma força horizontal F.

Os coeficientes de atrito estático entre o bloco A e o bloco B é 0,3, e entre o bloco B e o solo é 0,2. Dados: $\cos\theta=0{,}6$; $sen\,\theta=0{,}8$. A intensidade da força horizontal $|\vec F|$ aplicada ao bloco B, nas condições descritas, capaz de tornar iminente o movimento é:

A)2,0 N
B)9,0 N
C)15,0 N
D)18,0 N
E)20,0 N

Gabarito oficial EsPCEx 2020/2021

B
Resolução

Comece isolando o corpo ou o conjunto que está em equilíbrio. Sobre ele, marque as forças externas com direção, sentido e ponto de aplicação. O equilíbrio exige resultante de forças nula; para um corpo extenso, também exige soma dos momentos nula em relação a qualquer eixo escolhido.

Bloco A (parado pelo fio, enquanto B tende a deslizar sob ele): verticalmente, $N_{AB}=P_A+T\,sen\theta=6+0{,}8T$. Horizontalmente, a tração equilibra o atrito máximo de B sobre A: $T\cos\theta=\mu_{AB}N_{AB} \Rightarrow 0{,}6T=0{,}3(6+0{,}8T) \Rightarrow 0{,}6T=1{,}8+0{,}24T \Rightarrow 0{,}36T=1{,}8 \Rightarrow T=5\,N$.

Logo $N_{AB}=6+0{,}8(5)=10\,N$ e o atrito entre A e B vale $f_{AB}=0{,}3(10)=3\,N$.

Bloco B: normal do solo $N_{solo}=P_B+N_{AB}=20+10=30\,N$; atrito máximo com o solo: $f_{solo}=0{,}2(30)=6\,N$.

Na iminência, F equilibra as duas forças de atrito que se opõem ao seu avanço (reação de A sobre B, e do solo sobre B): $F=f_{AB}+f_{solo}=3+6=9{,}0\,N$.

Alternativa correta: B

Q32

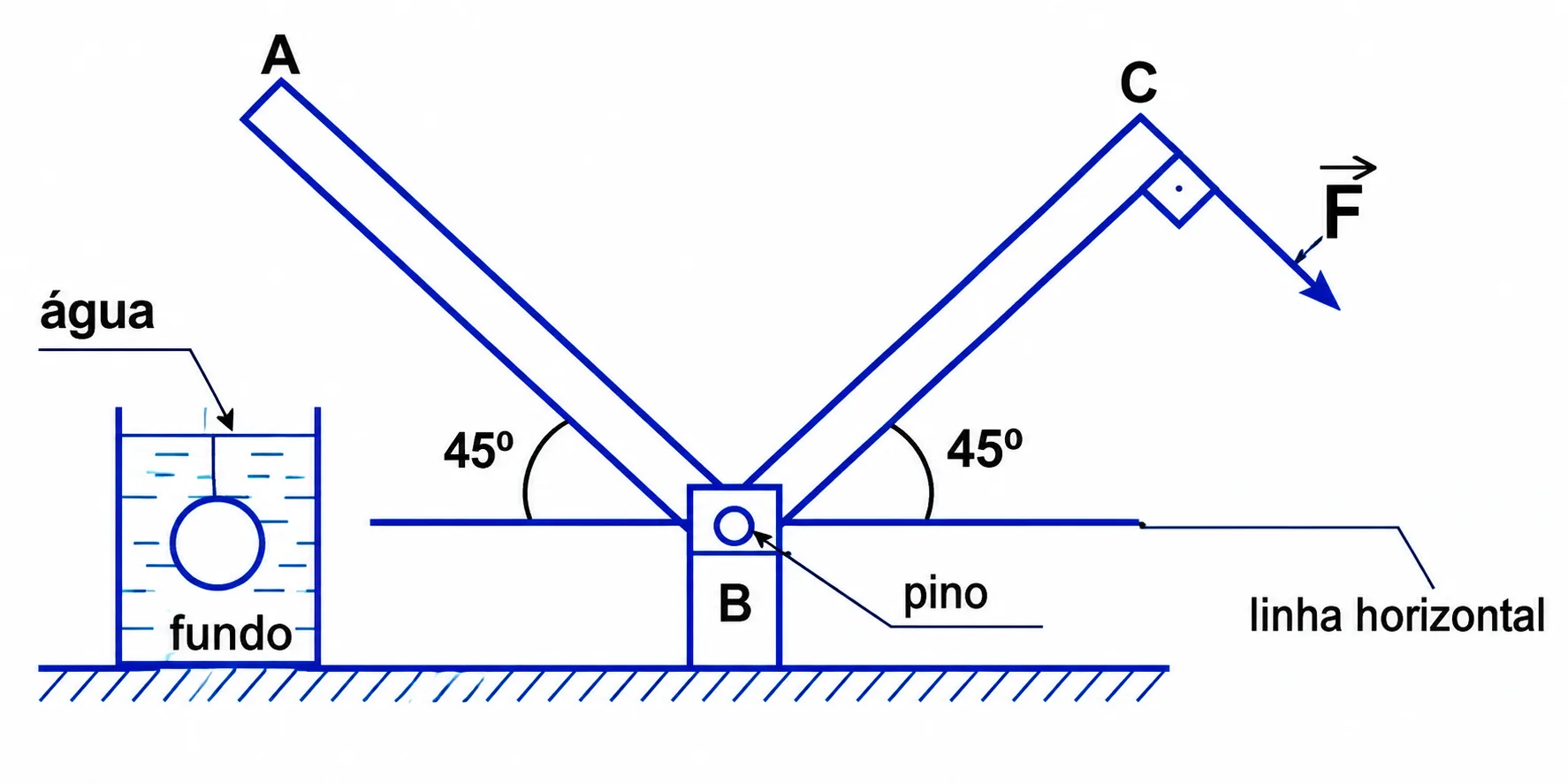

Mecânica — Estática — Barra em L, Empuxo e Equilíbrio de Torques
Barra em L articulada em B (pino); trecho AB a 45° acima da horizontal, com a esfera pendurada por um fio em A, imersa em água; trecho BC a 45° abaixo da horizontal (formando ângulo reto com AB em B); força F perpendicular a BC, aplicada em C

O desenho abaixo apresenta uma barra metálica ABC em formato de L, de peso desprezível, com dimensões AB = 0,8 m e BC = 0,6 m, articulada em B por meio de um pino sem atrito e posicionada a 45° em relação à linha horizontal. Na extremidade A é presa uma esfera homogênea de volume igual a 20 L e peso igual a 500 N, por meio de um fio ideal tracionado. A esfera está totalmente imersa, sem encostar no fundo, em um recipiente com água.

Dados: densidade da água $1000\,kg/m^3$; aceleração da gravidade $10\,m/s^2$; $sen\,45°=\cos45°=\dfrac{\sqrt2}{2}$. O valor do módulo da força $\vec F$ que faz 90° com o lado BC e mantém o sistema em equilíbrio estático é:

A)$200\sqrt2\,N$
B)$150\sqrt2\,N$
C)$130\sqrt2\,N$
D)$80\sqrt2\,N$
E)$45\sqrt2\,N$

Gabarito oficial EsPCEx 2020/2021

A
Resolução

Comece isolando o corpo ou o conjunto que está em equilíbrio. Sobre ele, marque as forças externas com direção, sentido e ponto de aplicação. O equilíbrio exige resultante de forças nula; para um corpo extenso, também exige soma dos momentos nula em relação a qualquer eixo escolhido.

Empuxo sobre a esfera: $E=\rho_{água}\,g\,V=1000\times10\times0{,}020=200\,N$. Tração no fio (equilíbrio da esfera): $T=P_{esfera}-E=500-200=300\,N$, puxando o ponto A para baixo.

Equilíbrio de torques da barra em torno do pino B: o torque de F (perpendicular a BC) tem braço igual ao próprio comprimento BC: $\tau_F=F\times BC=0{,}6F$.

O torque da tração em A tem braço igual à distância horizontal entre A e B (pois a tração é vertical): $d_{horiz}=AB\cos45°=0{,}8\times\dfrac{\sqrt2}{2}=0{,}4\sqrt2\,m$. $\tau_T=300\times0{,}4\sqrt2=120\sqrt2\,N\cdot m$.

Igualando: $0{,}6F=120\sqrt2 \Rightarrow F=200\sqrt2\,N$.

Alternativa correta: A
