Provas Anteriores | EsPCEx 2022 | Prof. Ricardo Bastos

Q21

Vetores — Soma Vetorial em Polígono Fechado

O desenho a seguir representa a disposição dos vetores deslocamento não nulos: $\vec a$, $\vec b$, $\vec c$, $\vec d$, $\vec e$.

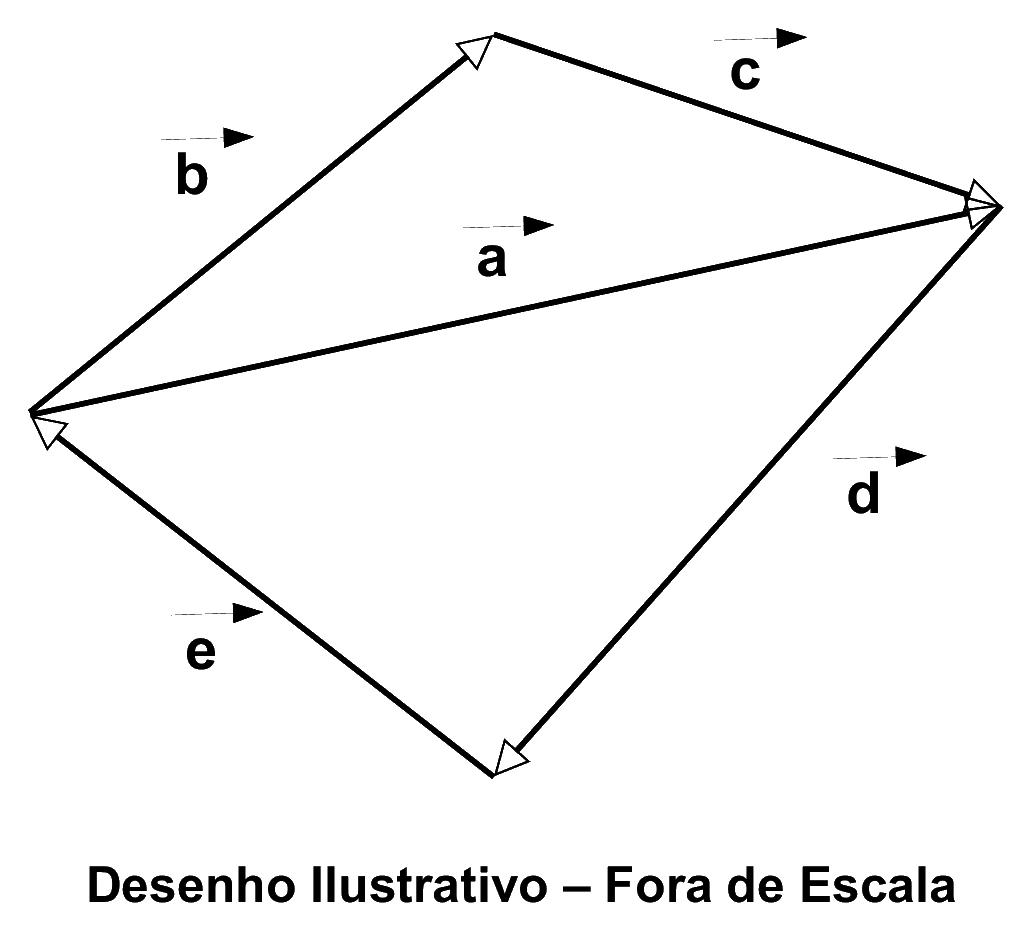

Figura: quadrilátero fechado com vértices L (esquerda), T (topo), R (direita) e B (base). As arestas do quadrilátero, percorridas em sequência, são os vetores b (de L a T), c (de T a R), d (de R a B) e e (de B de volta a L); o vetor a é a diagonal que liga L diretamente a R.

Podemos afirmar que, a partir do desenho, a relação vetorial correta, entre os vetores, é:

A)$\vec b+\vec c=\vec d+\vec e$

B)$\vec a+\vec d=-\vec b-\vec e$

C)$\vec e+\vec b=-\vec a-\vec d$

D)$\vec b+\vec d=-\vec e-\vec a$

E)$\vec b+\vec e=-\vec c-\vec d$

Gabarito oficial EsPCEx 2021/2022

E

Resolução

Os vetores $\vec b$, $\vec c$, $\vec d$ e $\vec e$, colocados um em seguida do outro (extremidade com origem), formam um polígono fechado (o quadrilátero L-T-R-B-L do desenho): partindo de L e percorrendo $\vec b$, depois $\vec c$, depois $\vec d$ e depois $\vec e$, retorna-se exatamente ao ponto de partida L.

Sempre que uma soma de vetores forma um polígono fechado, a soma vetorial total é nula: $\vec b+\vec c+\vec d+\vec e=\vec 0$.

Isolando $\vec b+\vec e$: $\vec b+\vec e=-\vec c-\vec d$ — exatamente a alternativa E (o vetor $\vec a$, diagonal do quadrilátero, não entra nessa relação).

Q22

Termometria — Escala Termométrica Arbitrária e Zero Absoluto

Um estudante construiu um termômetro graduado em uma escala X de modo que, ao nível do mar, ele marca, para o ponto de fusão da água, 200 ºX e, para o ponto de ebulição da água, 400 ºX. Podemos afirmar que o zero absoluto, em °X, corresponde ao valor aproximado de:

A)173

B)0

C)−346

D)−473

E)−546

Gabarito oficial EsPCEx 2021/2022

C

Resolução

A escala X é linear com a escala Celsius: no ponto de fusão (0°C), X=200; no ponto de ebulição (100°C), X=400. Relação de conversão: $\dfrac{X-200}{400-200}=\dfrac{C-0}{100-0} \Rightarrow X=200+2C$.

O zero absoluto corresponde a $C=-273°C$: $X=200+2(-273)=200-546=-346$.

Q23

Cinemática — Lançamento Horizontal em Degraus Sucessivos

Em uma escada, uma esfera é lançada com velocidade horizontal, de módulo $V_0$, da extremidade do primeiro degrau de altura $h$ em relação ao segundo degrau. A esfera atinge um ponto X na superfície perfeitamente lisa do segundo degrau, que tem um comprimento D, e, imediatamente, começa a deslizar sem rolar, também com velocidade horizontal $V_0$ constante, até chegar na extremidade do segundo degrau. Ela, então, percorre uma altura $2h$ na vertical e atinge o solo a uma distância L da base do segundo degrau, conforme representado no desenho abaixo.

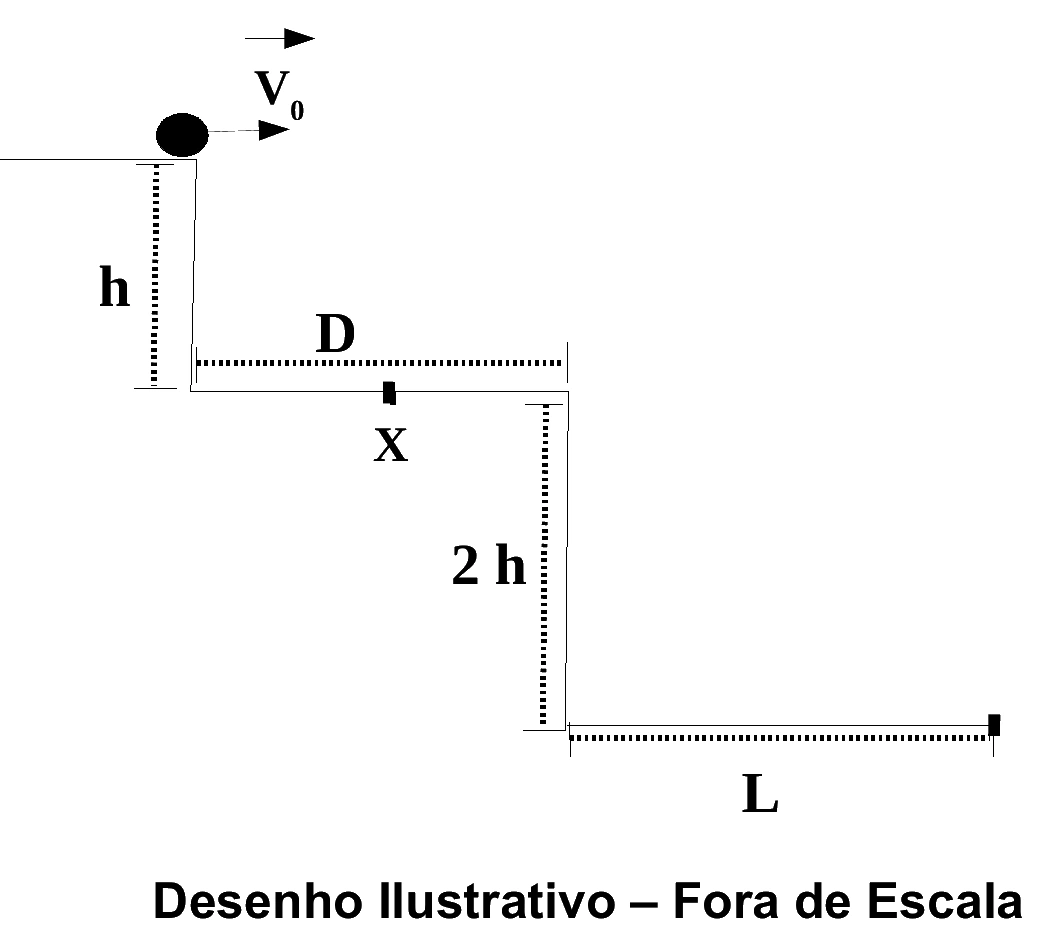

Figura: esfera lançada horizontalmente com V0 do topo do primeiro degrau (altura h acima do segundo), caindo até o ponto X sobre o segundo degrau (comprimento D), deslizando sem rolar até a extremidade, depois caindo uma altura 2h até o solo, alcançando distância L da base do segundo degrau.

Dados: despreze a força de resistência do ar e considere o módulo da aceleração da gravidade igual a g. Podemos afirmar que o intervalo de tempo que a esfera leva, deslizando sem rolar, na superfície lisa do segundo degrau é de:

A)$\left[\sqrt g\cdot(D+L)-\sqrt{6h}\cdot V_0\right]/(V_0\cdot\sqrt g)$

B)$\left[\sqrt g\cdot(D+L)+\sqrt{6h}\cdot V_0\right]/(V_0\cdot\sqrt g)$

C)$\left[\sqrt g\cdot(D+L)+\sqrt h\cdot V_0\cdot(\sqrt2-2)\right]/(V_0\cdot\sqrt g)$

D)$\left[\sqrt g\cdot(D+L)-\sqrt h\cdot V_0\cdot(\sqrt2+2)\right]/(V_0\cdot\sqrt g)$

E)$\left[\sqrt h\cdot V_0\cdot(\sqrt2+2)-\sqrt g\cdot(D+L)\right]/(V_0\cdot\sqrt g)$

Gabarito oficial EsPCEx 2021/2022

D

Resolução

A velocidade horizontal permanece $V_0$, constante, do início ao fim (na primeira queda, no deslizamento e também na segunda queda, já que não há força horizontal em nenhuma dessas etapas). Assim, a distância horizontal total percorrida — do lançamento até o ponto de impacto final — é simplesmente $V_0\cdot T_{total}=D+L$ (o comprimento D do segundo degrau mais a distância extra L após a segunda queda).

Tempo da 1ª queda (altura h): $t_1=\sqrt{2h/g}$. Tempo da 2ª queda (altura 2h): $t_2=\sqrt{4h/g}=2\sqrt{h/g}$.

O tempo de deslizamento é o que resta: $t_{desliz}=T_{total}-t_1-t_2=\dfrac{D+L}{V_0}-\sqrt{\dfrac hg}(\sqrt2+2)$.

Colocando sobre o mesmo denominador $V_0\sqrt g$: $t_{desliz}=\dfrac{\sqrt g\,(D+L)-\sqrt h\,V_0(\sqrt2+2)}{V_0\sqrt g}$ — exatamente a alternativa D.

Q24

Movimento Circular — Encontros de Móveis em Pistas Concêntricas

Em um parque de diversão, dois carrinhos, A e B, descrevem um movimento circular uniforme em pistas distintas, concêntricas, muito próximas e de raios $R_A$ e $R_B$ respectivamente. Quando se movem no mesmo sentido, os carrinhos encontram-se, lado a lado, a cada 40 s e, quando se movem em sentidos opostos, o encontro ocorre a cada 10 s. Os carrinhos possuem velocidades escalares diferentes, e os respectivos módulos das velocidades escalares são os mesmos nas duas situações descritas. Podemos afirmar que a razão entre o módulo da velocidade escalar do carrinho A e do carrinho B é de:

A)$10R_A/3R_B$

B)$2R_A/R_B$

C)$5R_A/3R_B$

D)$8R_A/5R_B$

E)$R_A/4R_B$

Gabarito oficial EsPCEx 2021/2022

C

Resolução

No mesmo sentido, o reencontro ocorre quando a diferença angular acumulada é $2\pi$: $|\omega_A-\omega_B|=\dfrac{2\pi}{40}=\dfrac{\pi}{20}$. Em sentidos opostos, os ângulos se somam: $\omega_A+\omega_B=\dfrac{2\pi}{10}=\dfrac{\pi}{5}=\dfrac{4\pi}{20}$.

Somando e subtraindo as duas equações (com $\omega_A>\omega_B$): $2\omega_A=\dfrac{5\pi}{20}=\dfrac{\pi}{4} \Rightarrow \omega_A=\dfrac{\pi}{8}$; $2\omega_B=\dfrac{3\pi}{20} \Rightarrow \omega_B=\dfrac{3\pi}{40}$.

$\dfrac{\omega_A}{\omega_B}=\dfrac{\pi/8}{3\pi/40}=\dfrac{40}{24}=\dfrac53$. Como $v=\omega R$: $\dfrac{v_A}{v_B}=\dfrac{\omega_AR_A}{\omega_BR_B}=\dfrac{5R_A}{3R_B}$.

Q25

Eletrostática — Contato Sucessivo entre Esferas Condutoras

Três esferas condutoras A, B e C, de mesmo raio, possuem cargas elétricas respectivamente iguais a −2 μC, −10 μC e +12 μC. A esfera A é colocada em contato com a esfera B e, em seguida, as duas são afastadas. Após um intervalo de tempo, a esfera A é posta em contato com a esfera C. Considerando que as esferas trocaram cargas apenas entre si, ao final do processo, a carga elétrica de A será:

A)+6 μC

B)+3 μC

C)0 μC

D)−3 μC

E)−6 μC

Gabarito oficial EsPCEx 2021/2022

B

Resolução

Esferas idênticas em contato dividem igualmente a carga total. Contato A-B: $Q_A=Q_B=\dfrac{-2+(-10)}{2}=-6\,\mu C$ cada.

Contato A-C: $Q_A=Q_C=\dfrac{-6+12}{2}=+3\,\mu C$ cada.

Carga final de A: $+3\,\mu C$.

Q26

Eletrostática — Força Resultante em Triângulo Equilátero de Cargas

Três cargas elétricas puntiformes $Q_A$, $Q_B$ e $Q_C$ estão fixas, respectivamente, em cada um dos vértices de um triângulo equilátero de lado L. Sabendo que $Q_A<0$, $Q_B>0$, $Q_C=2Q_B$ e que a constante eletrostática do meio é K, o módulo da força elétrica resultante em $Q_A$ devido à interação com $Q_C$ e $Q_B$ é:

Dados: considere sen 60° = cos 30° = 0,86 e cos 60° = sen 30° = 0,50

A)$\left(\sqrt7\,KQ_AQ_C\right)/(2L^2)$

B)$\left(\sqrt6\,KQ_AQ_C\right)/(2L^2)$

C)$\left(\sqrt5\,KQ_AQ_C\right)/(2L^2)$

D)$\left(\sqrt3\,KQ_AQ_C\right)/(2L^2)$

E)$\left(\sqrt2\,KQ_AQ_C\right)/(2L^2)$

Gabarito oficial EsPCEx 2021/2022

A

Resolução

Como $Q_A<0$ e $Q_B,Q_C>0$, as forças sobre $Q_A$ são atrativas: apontam de A para B e de A para C, respectivamente, formando entre si o ângulo de $60°$ do triângulo equilátero.

Módulos: $F_{AB}=\dfrac{K|Q_A|Q_B}{L^2}=F_0$ e $F_{AC}=\dfrac{K|Q_A|Q_C}{L^2}=\dfrac{K|Q_A|(2Q_B)}{L^2}=2F_0$ (pois $Q_C=2Q_B$).

Resultante (lei dos cossenos, ângulo de 60° entre as forças): $F^2=F_0^2+(2F_0)^2+2F_0(2F_0)\cos60°=F_0^2+4F_0^2+2F_0^2=7F_0^2 \Rightarrow F=\sqrt7\,F_0$.

Escrevendo em termos de $Q_C$ (com $Q_B=Q_C/2$): $F_0=\dfrac{K|Q_A|Q_B}{L^2}=\dfrac{K|Q_A|Q_C}{2L^2} \Rightarrow F=\dfrac{\sqrt7\,KQ_AQ_C}{2L^2}$.

Q27

Termodinâmica — Transformação Adiabática (Conceitual)

Um gás ideal sofre uma transformação adiabática em que o meio externo realiza um trabalho sobre o gás. Podemos afirmar que, nesta transformação,

A)a energia interna do gás diminui.

B)o calor trocado aumenta.

C)a pressão do gás diminui.

D)o volume do gás aumenta.

E)a temperatura do gás aumenta.

Gabarito oficial EsPCEx 2021/2022

E

Resolução

Adiabática: $Q=0$. Como o meio externo realiza trabalho sobre o gás (compressão), pela 1ª lei da termodinâmica $\Delta U=Q-W_{gás}=-W_{gás}=+W_{sobre\,o\,gás}>0$ — a energia interna aumenta, o que elimina a alternativa A.

Como $\Delta U\propto\Delta T$ para um gás ideal, a temperatura também aumenta — alternativa E correta. O volume diminui (compressão, eliminando D) e a pressão aumenta (compressão + aquecimento, eliminando C); e, sendo adiabática, o calor trocado é sempre nulo, nunca "aumenta" (eliminando B).

Q28

Oscilações — MHS: Aceleração no Instante de Velocidade Nula

Um corpo descreve um movimento harmônico simples ao longo do eixo X e em torno da origem dos espaços segundo a equação horária da posição $X(t)=5\cos(2t+10)$. Sabendo que X é dado em metros e t é dado em segundos, no instante em que a velocidade do corpo é nula, o módulo da aceleração escalar do corpo, em m/s², será:

A)25

B)20

C)15

D)10

E)5

Gabarito oficial EsPCEx 2021/2022

B

Resolução

Comparando com $X(t)=A\cos(\omega t+\varphi)$: $A=5\,m$, $\omega=2\,rad/s$. A velocidade é nula exatamente nos extremos do movimento, onde $|X|=A=5\,m$.

Em MHS, $a=-\omega^2X$, logo $|a|_{max}=\omega^2A=(2)^2(5)=20\,m/s^2$, atingido exatamente quando $v=0$.

Q29

Oscilações — Troca de Molas em Sistema Suspenso e Energia Mecânica

Um sistema A, em equilíbrio estático, está preso ao teto na vertical. Ele é constituído por três molas idênticas e ideais, cada uma com constante elástica respectivamente igual a K, e por duas massas m e M respectivamente. Em seguida, as três molas são trocadas por outras, cada uma com constante elástica respectivamente igual a 2K, e esse novo sistema B é posto em equilíbrio estático, preso ao teto na vertical, e com as massas m e M.

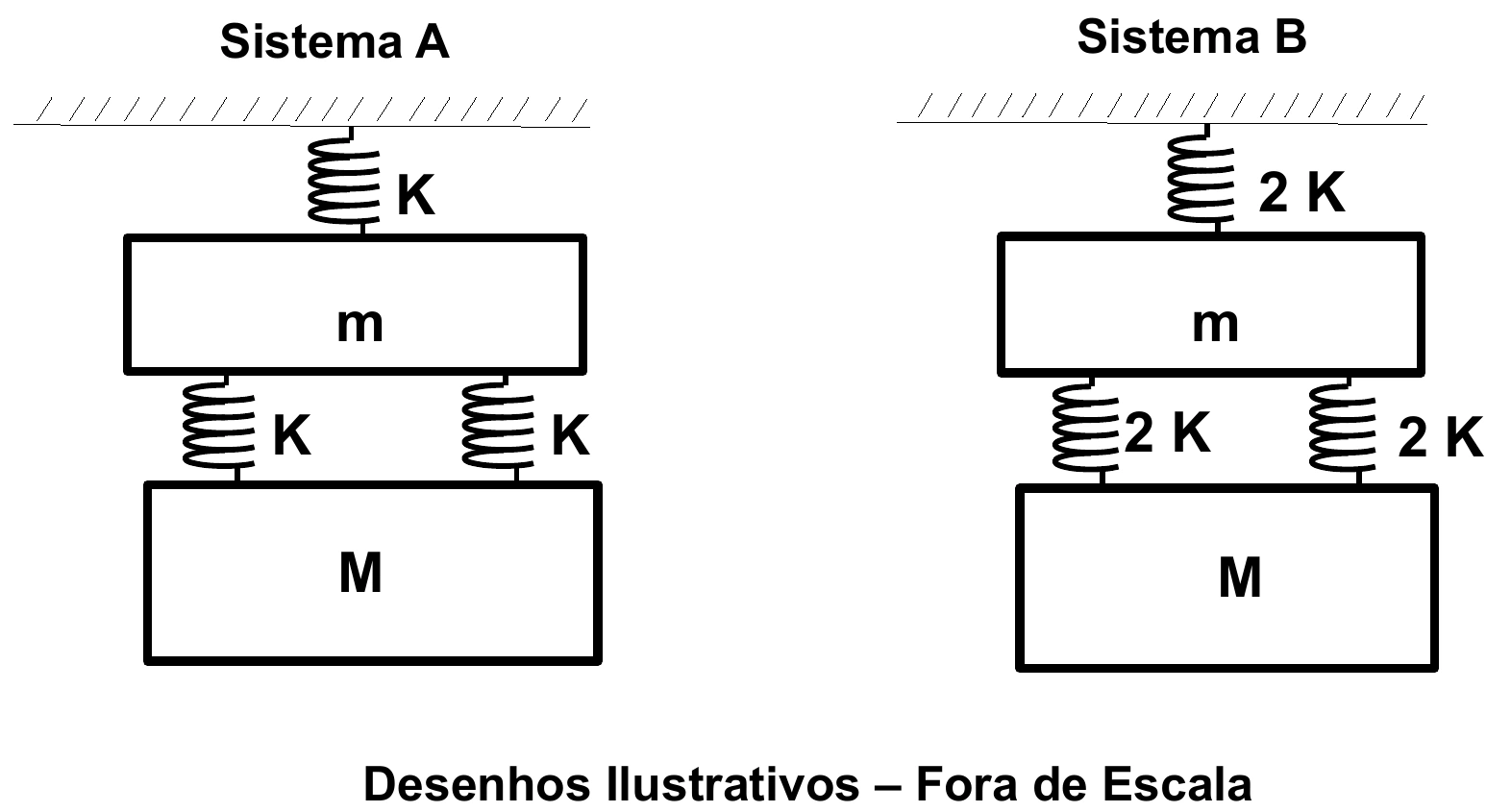

Figura: Sistema A — do teto, uma mola K até a massa m; de m, duas molas K em paralelo até a massa M, embaixo. Sistema B — mesma disposição, mas com molas de constante 2K.

Dados: considere o módulo da aceleração da gravidade igual a g e despreze a força de resistência do ar. Podemos afirmar que o módulo da variação da energia mecânica da massa M do sistema A para o B, devido à troca das molas, é de:

A)$g^2M(2m+3M)/4K$

B)$2g^2m(M+m)/K$

C)$3g^2M(m+M)/K$

D)$5g^2M(2m+M)/4K$

E)$6g^2m(2m+M)/K$

Gabarito oficial EsPCEx 2021/2022

A

Resolução

Sistema A: mola única K sustenta (m+M), esticando $x_1=(m+M)g/K$; as duas molas K em paralelo (rigidez conjunta 2K) sustentam apenas M, esticando $x_2=Mg/(2K)$. Posição de M abaixo do teto: $y_A=x_1+x_2=\dfrac{g}{K}\left(m+M+\dfrac M2\right)=\dfrac{g(2m+3M)}{2K}$.

Sistema B (molas 2K): $y_B=\dfrac{(m+M)g}{2K}+\dfrac{Mg}{4K}=\dfrac{g(2m+3M)}{4K}$.

Como as molas de B são mais rígidas, esticam menos: M sobe $\Delta y=y_A-y_B=\dfrac{g(2m+3M)}{2K}-\dfrac{g(2m+3M)}{4K}=\dfrac{g(2m+3M)}{4K}$.

A variação de energia mecânica de M é o ganho de energia potencial gravitacional: $|\Delta E_M|=Mg\cdot\Delta y=\dfrac{g^2M(2m+3M)}{4K}$.

Q30

Cinemática — Classificação do Movimento no Instante de Encontro

Dois carros, A e B, percorrem uma mesma estrada, e suas respectivas funções horárias da posição são dadas por $S_A(t)=2t-5$ e $S_B(t)=t^2-4$, onde S é dado em metros e t é dado em segundos. No instante em que os carros se encontram, o movimento do carro B é classificado como:

A)retrógrado e acelerado.

B)retrógrado e retardado.

C)progressivo e acelerado.

D)progressivo e retrógrado.

E)progressivo e constante.

Gabarito oficial EsPCEx 2021/2022

C

Resolução

Encontro: $2t-5=t^2-4 \Rightarrow t^2-2t+1=0 \Rightarrow (t-1)^2=0 \Rightarrow t=1\,s$ (raiz dupla — os carros se tangenciam nesse instante).

Para B: $v_B(t)=2t \Rightarrow v_B(1)=2\,m/s>0$ (progressivo, pois $v_B>0$). $a_B=2\,m/s^2$ (constante, positiva).

Como $v_B$ e $a_B$ têm o mesmo sinal (ambos positivos), o movimento é acelerado. Logo, em $t=1\,s$, o carro B está em movimento progressivo e acelerado.

Q31

Óptica — Lupa (Lente Convergente com Objeto Antes do Foco)

A lupa é um instrumento óptico constituído por uma simples lente convergente. Com relação à imagem que ela forma de um objeto real que foi colocado entre o seu foco principal e o centro óptico, podemos afirmar que é:

A)virtual, direita e maior.

B)virtual, invertida e maior.

C)real, direita e maior.

D)real, invertida e maior.

E)real, direita e menor.

Gabarito oficial EsPCEx 2021/2022

A

Resolução

Para uma lente convergente, quando o objeto real está entre o foco principal e o centro óptico (distância objeto menor que a distância focal), a imagem conjugada é sempre virtual, direita (não invertida) e maior que o objeto — é exatamente o princípio de funcionamento da lupa.

Q32

Estática — Cordas Perpendiculares, Mola e Atrito na Iminência de Movimento

O sistema desenhado a seguir está em equilíbrio estático. As cordas e a mola são ideais, a massa do corpo B vale 0,20 kg, a massa do corpo A vale M, o coeficiente de atrito estático entre o corpo A e a superfície horizontal é de 0,40 e as cordas CD e DE formam, entre si, um ângulo de 90°. A mola forma um ângulo α com a superfície vertical da parede conforme indicado no desenho abaixo.

Figura: bloco A sobre superfície horizontal, ligado por uma corda horizontal a C; de C, corda horizontal CD até D; de D, corda vertical DE descendo até E, de onde pende o bloco B; de D também parte a mola, subindo até a parede, formando ângulo α com a parede (vertical).

Sabendo que o sistema está na iminência de entrar em movimento e desprezando a resistência do ar, podemos afirmar que a tangente de α é igual a:

A)0,25 M

B)0,50 M

C)1,00 M

D)2,00 M

E)8,00 M

Gabarito oficial EsPCEx 2021/2022

D

Resolução

No nó D, três forças se equilibram: a tração horizontal $T_{CD}$ (puxando em direção a C), a tração vertical $T_{DE}$ (puxando para baixo, sustentando B) e a força da mola (na direção que faz ângulo α com a parede vertical).

$T_{DE}=$ peso de B $=0{,}20\,g$ (a corda DE sustenta B verticalmente).

Como CD é horizontal e DE é vertical (perpendiculares, confirmando o ângulo de 90° do enunciado), a mola precisa equilibrar as duas: sua componente vertical (na direção da parede) equilibra $T_{DE}$, e sua componente horizontal equilibra $T_{CD}$. Como α é medido a partir da vertical (parede): componente vertical da mola $=S\cos\alpha=T_{DE}$; componente horizontal $=S\,sen\,\alpha=T_{CD}$. Logo $\tan\alpha=T_{CD}/T_{DE}$.

Bloco A está na iminência de deslizar: $T_{CD}=T_{AC}=\mu_{est}\cdot N_A=\mu_{est}\cdot Mg=0{,}40\,Mg$ (o atrito máximo estático é o que seria vencido).

$\tan\alpha=\dfrac{T_{CD}}{T_{DE}}=\dfrac{0{,}40\,Mg}{0{,}20\,g}=2{,}00\,M$.
