UFAC 2001 — Questões de Física comentadas — Método TEF

15 questões de Física, com transcrição revisada e resoluções comentadas.

Q31
Ondas — MHS — Período e energia de osciladores

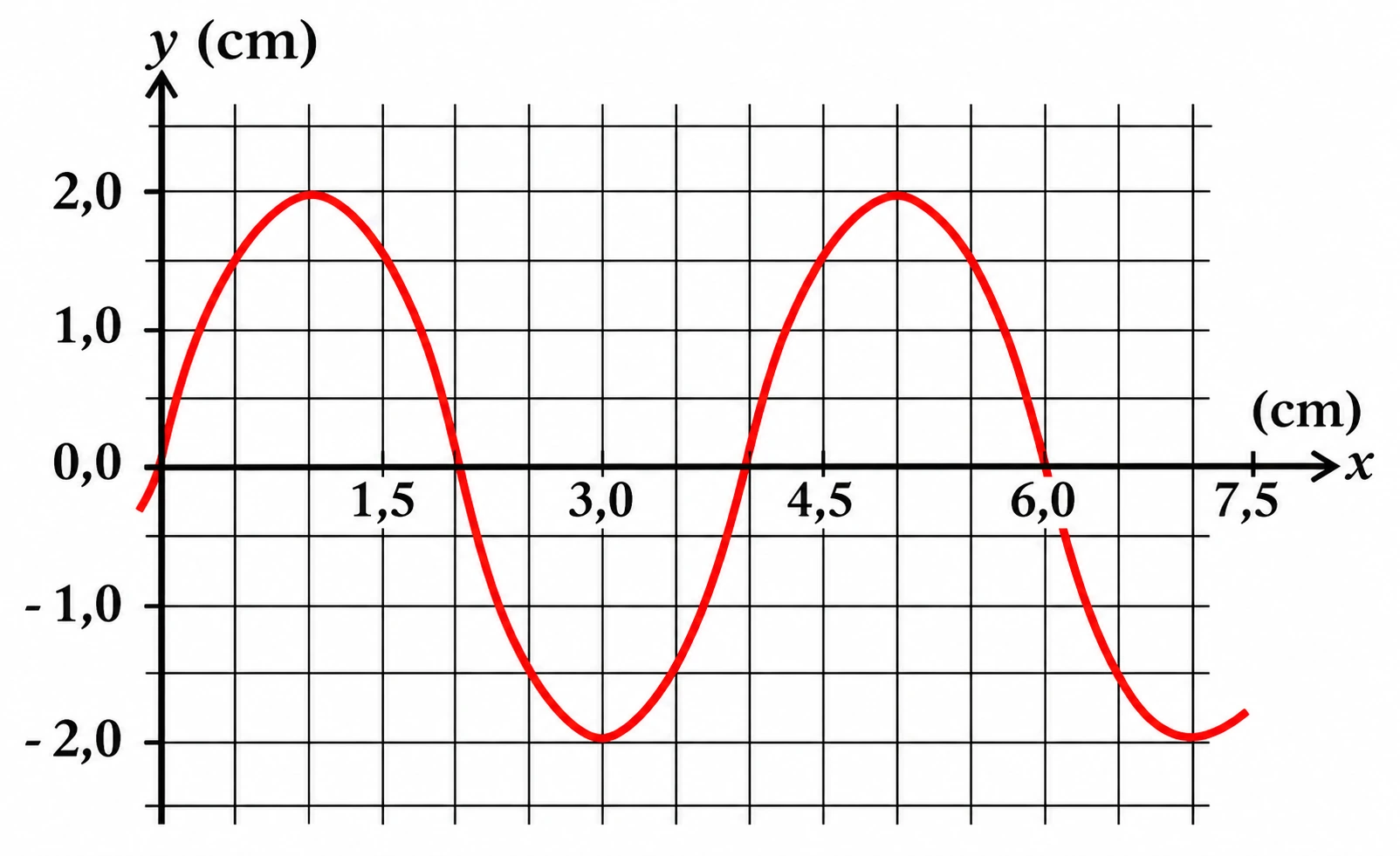

Figura da questão 31 da UFAC 2001

Um pêndulo simples oscila ao longo do eixo y com um movimento harmônico simples. Uma lanterna dirige sua luz perpendicularmente ao plano yx. Neste plano uma fita de papel se move com velocidade de $16\text{ cm/s}$ da direita para a esquerda. A sombra projetada pela massa do pêndulo sobre o papel descreve a trajetória representada no gráfico da figura ao lado. Qual o período do pêndulo?

A)$2\text{ s}$
B)$1\text{ s}$
C)$1/2\text{ s}$
D)$1/4\text{ s}$
E)$1/8\text{ s}$

Gabarito calculado — resolução independente

D
Resolução comentada

1. Entender o registro. O papel anda com velocidade constante enquanto o pêndulo oscila; por isso o traço fica "esticado" ao longo do papel.

2. Ler o gráfico. Duas cristas consecutivas estão separadas por $\Delta x=4{,}0\text{ cm}$ (figura).

3. Relacionar com o período. Entre duas cristas o pêndulo faz exatamente uma oscilação, ou seja, um período $T$. Nesse intervalo, o papel percorre $\Delta x$.

4. Converter distância em tempo.

$$T=\dfrac{\Delta x}{v}=\dfrac{4{,}0\text{ cm}}{16\text{ cm/s}}=0{,}25\text{ s}=\dfrac{1}{4}\text{ s}$$

Cuidado. A amplitude (altura do traço) não entra na conta. Só vale a distância horizontal entre as cristas.

Q32
Termologia — Gases — Transformações e equação de estado

Um cilindro isolado, fechado pela superfície de um êmbolo que desliza sem atrito, está cheio de um gás considerado como ideal. À temperatura de $45\,{}^\circ\text{C}$, a altura sobre a base interior do cilindro, na qual o êmbolo se equilibra, é $H$. Fazendo-se com que a temperatura passe para $117\,{}^\circ\text{C}$, o valor da altura de equilíbrio do êmbolo variará em:

A)$25\,\%$.
B)$31\,\%$
C)$160\,\%$.
D)$52\,\%$.
E)$13\,\%$

Análise técnica — inconsistência do original

SEM ALTERNATIVA
Resolução comentada

1. Identificar a transformação. O êmbolo desliza sem atrito, então a pressão do gás é constante (igual à externa). Pela lei de Charles, $V\propto T$. Como a área da base é fixa, $H\propto V$, logo $H\propto T$.

2. Passar para Kelvin. A lei exige temperatura absoluta.

$$T_1=45+273=318\text{ K}\qquad T_2=117+273=390\text{ K}$$

3. Razão entre as alturas.

$$\dfrac{H_2}{H_1}=\dfrac{T_2}{T_1}=\dfrac{390}{318}\approx1{,}226$$

4. Variação percentual.

$$\dfrac{\Delta H}{H}=1{,}226-1\approx0{,}226=22{,}6\,\%$$

Conclusão. Nenhuma alternativa traz esse valor, e os dados foram mantidos como no original. Atenção: $160\,\%$ é o que se obtém usando as temperaturas em °C ($117/45=2{,}6$), um erro conceitual, pois Charles exige Kelvin.

Q33
Eletricidade — Eletrodinâmica — Potência e energia elétrica

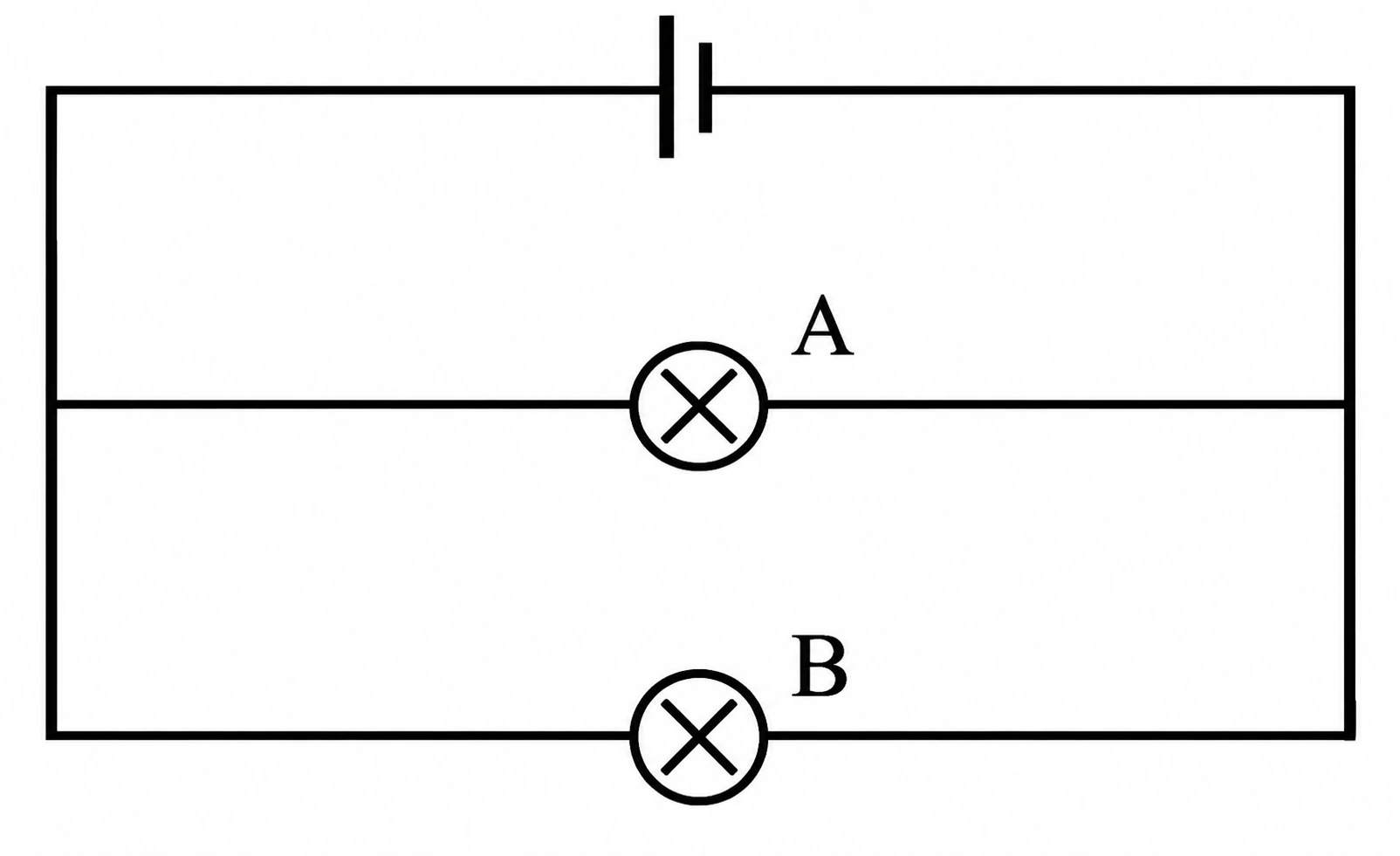

Figura da questão 33 da UFAC 2001

O circuito elétrico da figura é integrado por um gerador ideal e duas lâmpadas incandescentes A e B, com resistências $R$ e ${2R}$, respectivamente. Nas resistências se dissipa a potência $P$. Num dado instante, a lâmpada B queima-se e é substituída por outra de resistência $R/2$. Nesta nova situação, a potência dissipada pelo sistema será igual a:

A)$P/2$
B)$P$
C)$2P$
D)$3P/2$
E)$2P/3$

Gabarito calculado — resolução independente

C
Resolução comentada

1. Entender a ligação. As lâmpadas A e B estão em paralelo com um gerador ideal, então as duas ficam sob a mesma tensão $U$.

2. Potência de cada lâmpada. Com tensão fixa, $P_i=U^2/R_i$.

3. Situação inicial ($R$ e $2R$).

$$P=\dfrac{U^2}{R}+\dfrac{U^2}{2R}=\dfrac{3U^2}{2R}$$

4. Nova situação (B passa a ter $R/2$).

$$P^{\prime}=\dfrac{U^2}{R}+\dfrac{U^2}{R/2}=\dfrac{U^2}{R}+\dfrac{2U^2}{R}=\dfrac{3U^2}{R}$$

5. Comparar.

$$\dfrac{P^{\prime}}{P}=\dfrac{3U^2/R}{3U^2/(2R)}=2\;\Rightarrow\;P^{\prime}=2P$$

Menos resistência com a mesma tensão significa mais potência dissipada.

Q34
Óptica — Reflexão e espelhos — Espelhos planos e esféricos

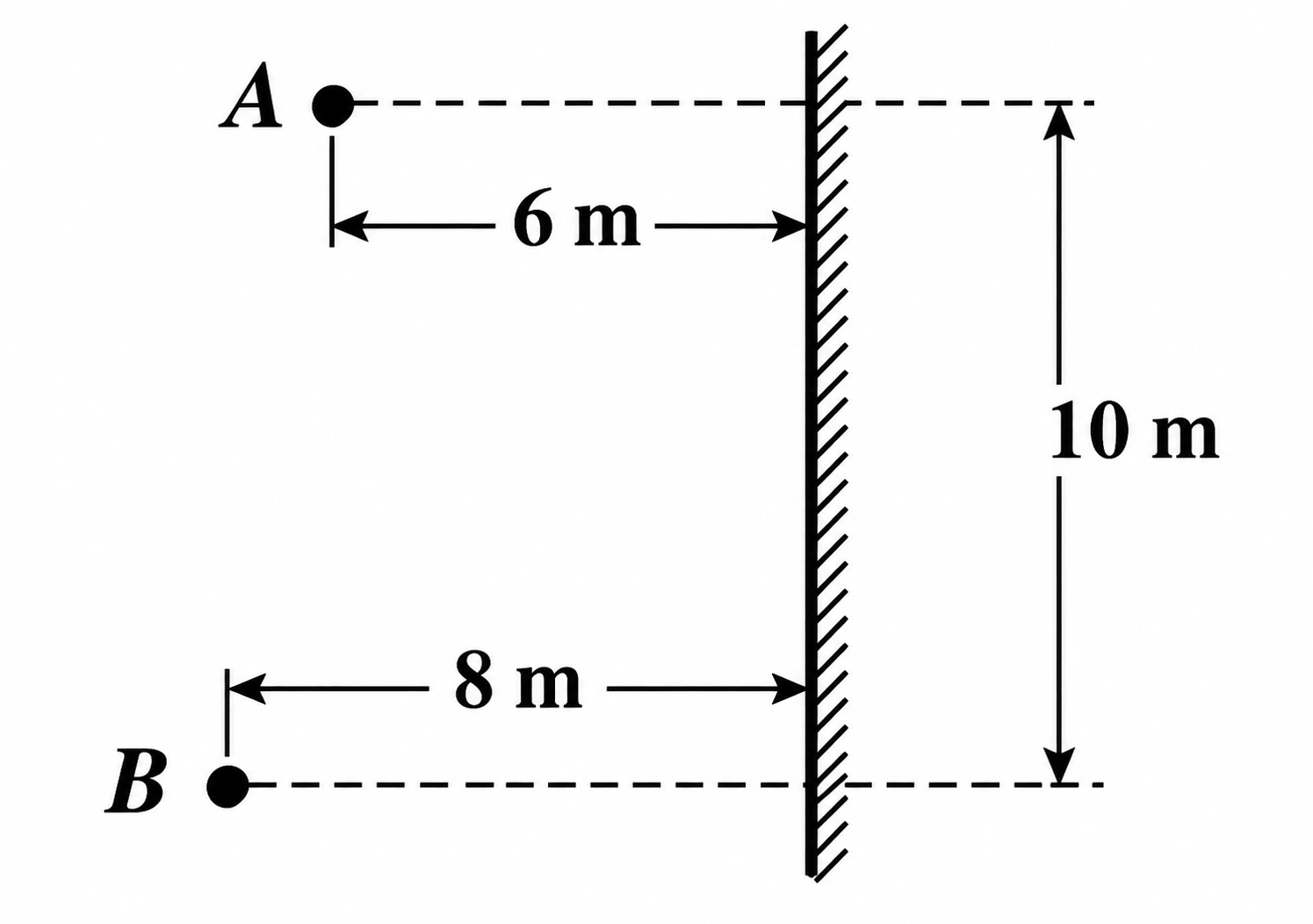

Figura da questão 34 da UFAC 2001

A figura ao lado mostra um objeto A distante $6\text{ m}$ de um espelho plano, e um observador B distante $8\text{ m}$ do espelho. O percurso aproximado de um raio de luz, que, partindo de A, se reflete no espelho e atinge B é:

A)$9\text{ m}$
B)$14\text{ m}$
C)$24\text{ m}$
D)$19\text{ m}$
E)$17\text{ m}$

Gabarito calculado — resolução independente

E
Resolução comentada

1. Usar a imagem. No espelho plano, a imagem $B^{\prime}$ de B fica à mesma distância do espelho, atrás dele: $8\text{ m}$. O caminho refletido de A até B tem o mesmo comprimento do segmento reto de A até $B^{\prime}$.

2. Montar o triângulo. Perpendicular ao espelho: $6+8=14\text{ m}$. Paralelo ao espelho: $10\text{ m}$ (figura).

3. Pitágoras.

$$d=\sqrt{14^2+10^2}=\sqrt{296}\approx17{,}2\text{ m}$$

O percurso aproximado é $17\text{ m}$.

Q35
Mecânica — Trabalho e energia — Conservação da energia mecânica

Um bloco parte do repouso e desliza ao longo de um plano inclinado sem atrito de comprimento $L$. Qual o espaço percorrido por esse bloco sobre o plano inclinado até adquirir a metade da energia cinética que teria no extremo inferior do plano?

A)$L$
B)$L/2$
C)L /
D)L /
E)$L/5$

Gabarito calculado — resolução independente

B
Resolução comentada

1. Quem realiza trabalho. Sem atrito, só o peso realiza trabalho, e ele se transforma em energia cinética.

2. Após percorrer $s$ na rampa. A altura perdida é $s\sin\theta$:

$$E_c=mg\,s\sin\theta$$

3. No fim da rampa ($s=L$).

$$E_{c,f}=mg\,L\sin\theta$$

4. Impor a condição do enunciado. Queremos $E_c=\dfrac{E_{c,f}}{2}$:

$$mg\,s\sin\theta=\dfrac{1}{2}\,mg\,L\sin\theta$$

5. Simplificar. Cancelando $mg\sin\theta$ dos dois lados, $s=L/2$.

A energia cinética é proporcional à distância percorrida na rampa, por isso metade da energia corresponde a metade do caminho.

Q36
Mecânica — Trabalho e energia — Teorema da energia cinética

Um veículo de $100\text{ t}$ parte do repouso e percorre uma distância de $2.000\text{ m}$ até atingir a velocidade de $360\text{ km/h}$. A força média que movimenta o veículo vale:

A)$2{,}5\times10^5\,\text{N}$
B)$2{,}5\text{ N}$
C)$10^5\,\text{N}$
D)$2{,}5\times10^8\,\text{N}$
E)Nenhuma das anteriores.

Gabarito calculado — resolução independente

A
Resolução comentada

1. Converter para o SI.

$$m=100\text{ t}=10^5\text{ kg}\qquad v=360\text{ km/h}=\dfrac{360}{3{,}6}=100\text{ m/s}$$

2. Teorema da energia cinética. O trabalho da força resultante é igual à variação da energia cinética (parte do repouso):

$$F_m\,d=\dfrac{mv^2}{2}\;\Rightarrow\;F_m=\dfrac{mv^2}{2d}$$

3. Substituir.

$$F_m=\dfrac{10^5\cdot100^2}{2\cdot2000}=\dfrac{10^9}{4000}=2{,}5\times10^5\text{ N}$$

É a força resultante média na direção do deslocamento.

Q37
Mecânica — Hidrostática — Princípio de Arquimedes

Um corpo irregular de massa $12\text{ g}$ e altura de $5\text{ cm}$ flutua sobre um líquido de densidade $1{,}3\text{ g/cm}^3$. A parte submersa tem uma altura $h$ ($\text{cm}$), sendo que o volume $V$ ($\text{cm}^3$) submerso pode ser expresso pela seguinte função: $V=2{,}5h+0{,}5$. Que força aproximada deverá exercer uma mão para manter afundado o corpo inteiramente ?

A)$2{,}5\times10^5\,\text{N}$
B)$2{,}5\text{ N}$
C)$4{,}8\times10^{-2}\,\text{N}$
D)$2{,}5\times10^{-3}\,\text{N}$
E)Nenhuma das anteriores.

Gabarito calculado — resolução independente

C
Resolução comentada

1. Montar o equilíbrio. Para manter o corpo todo afundado, a mão empurra para baixo. Em equilíbrio, $E=P+F$, logo $F=E-P$.

2. Volume com o corpo todo submerso. A altura submersa é a altura do corpo, $h=5\text{ cm}$:

$$V=2{,}5\cdot5+0{,}5=13\text{ cm}^3$$

3. Empuxo. Massa de líquido deslocado:

$$m_{liq}=1{,}3\cdot13=16{,}9\text{ g}=0{,}0169\text{ kg}$$

4. Peso do corpo. $m=12\text{ g}=0{,}012\text{ kg}$.

5. Força da mão. Usando $g=9{,}8\text{ m/s}^2$:

$$F=(0{,}0169-0{,}012)\cdot9{,}8\approx4{,}8\times10^{-2}\text{ N}$$

O enunciado não informa $g$. Com $g=10\text{ m/s}^2$ o resultado é $4{,}9\times10^{-2}\text{ N}$, e a alternativa continua sendo a mesma.

Q38
Mecânica — Cinemática — Velocidade média e etapas do movimento

Um corpo que parte do repouso deve percorrer uma distância de $3000\text{ m}$. Os primeiros $220\text{ m}$ ele os percorre em $8\text{ s}$, sendo que o movimento é uniformemente acelerado. O restante é percorrido a velocidade constante igual à atingida quando alcançou aqueles $220\text{ m}$. O tempo total aproximado para realizar todo o percurso será de:

A)$20\text{ s}$
B)$30\text{ s}$
C)$50\text{ s}$
D)$58\text{ s}$
E)Nenhuma das anteriores.

Gabarito calculado — resolução independente

D
Resolução comentada

1. Trecho acelerado. Parte do repouso com aceleração constante, então a velocidade média é metade da final:

$$\Delta s_1=\dfrac{v}{2}\,t_1\;\Rightarrow\;220=\dfrac{v}{2}\cdot8$$

2. Velocidade final.

$$v=55\text{ m/s}$$

3. Trecho a velocidade constante. Restam $3000-220=2780\text{ m}$:

$$t_2=\dfrac{2780}{55}\approx50{,}5\text{ s}$$

4. Tempo total.

$$t=8+50{,}5\approx58{,}5\text{ s}$$

A opção mais próxima é $58\text{ s}$.

Q39
Termologia — Termodinâmica — Ciclos e princípios da termodinâmica

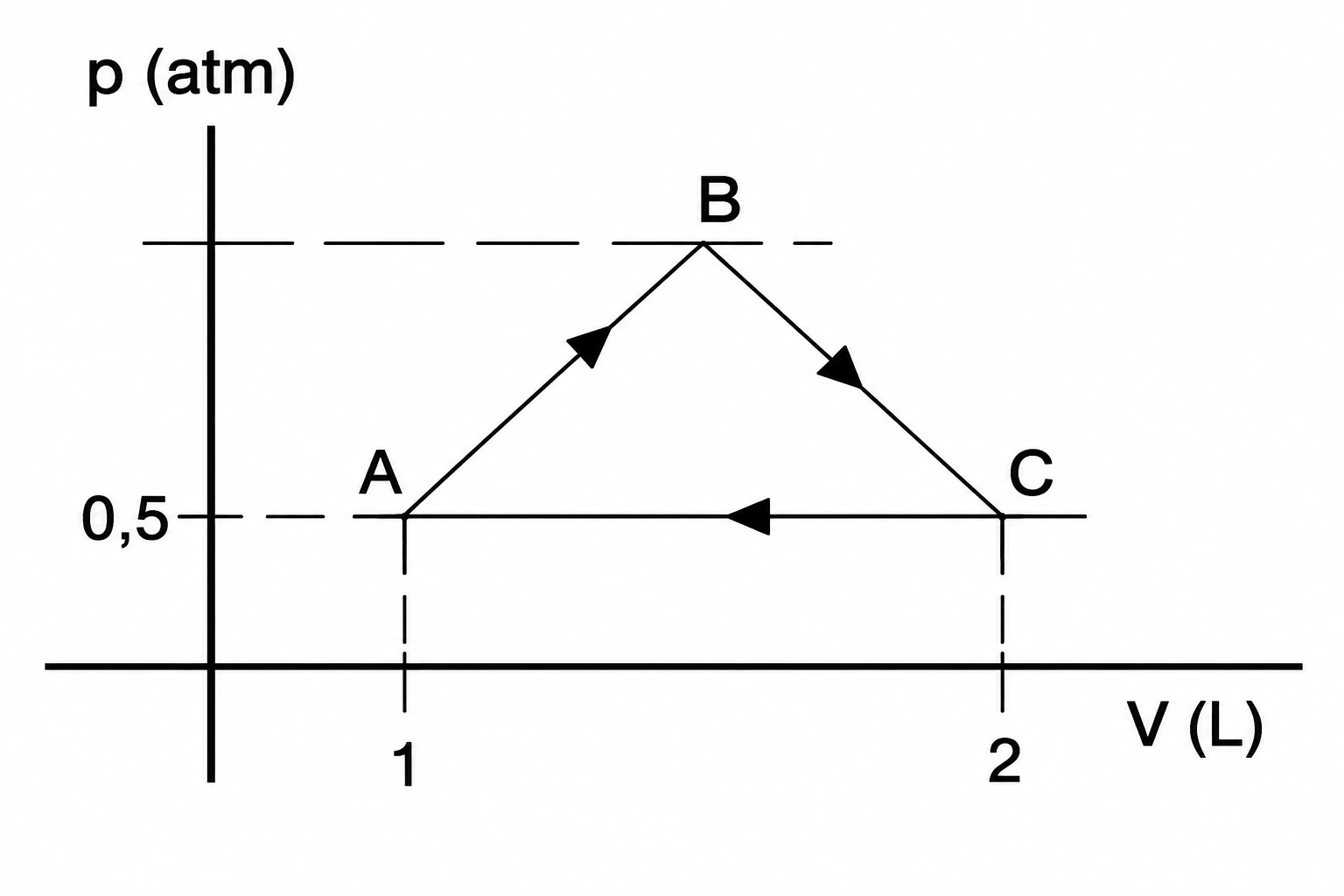

Figura da questão 39 da UFAC 2001

O ciclo termodinâmico da figura está representado pelo triângulo equilátero ABC. A pressão que corresponde ao ponto B será:

A)$1\text{ atm}$
B)$1/3\text{ atm}$
C)$2\text{ atm}$
D)$2/3\text{ atm}$
E)$3\text{ atm}$

Análise técnica — inconsistência do original

DADOS INSUFICIENTES
Resolução comentada

1. Dados do gráfico. $p_A=p_C=0{,}5\text{ atm}$, e os volumes são $1\text{ L}$ e $2\text{ L}$.

2. O que se pede. A pressão em B, sabendo que o triângulo ABC é "equilátero".

3. O problema. Os eixos têm unidades diferentes (atm e L). Dizer que o triângulo é equilátero depende da escala desenhada e não é uma propriedade física: mudando a escala de um eixo, o triângulo deixa de ser equilátero.

4. Teste. Se as escalas numéricas fossem igualadas, a base seria $1$ e a altura $\sqrt{3}/2$:

$$p_B=0{,}5+\dfrac{\sqrt{3}}{2}\approx1{,}37\text{ atm}$$

Conclusão. Esse valor também não está entre as opções. Com os dados publicados não há resposta física única.

Q40
Eletricidade — Eletrostática — Campo e força elétrica

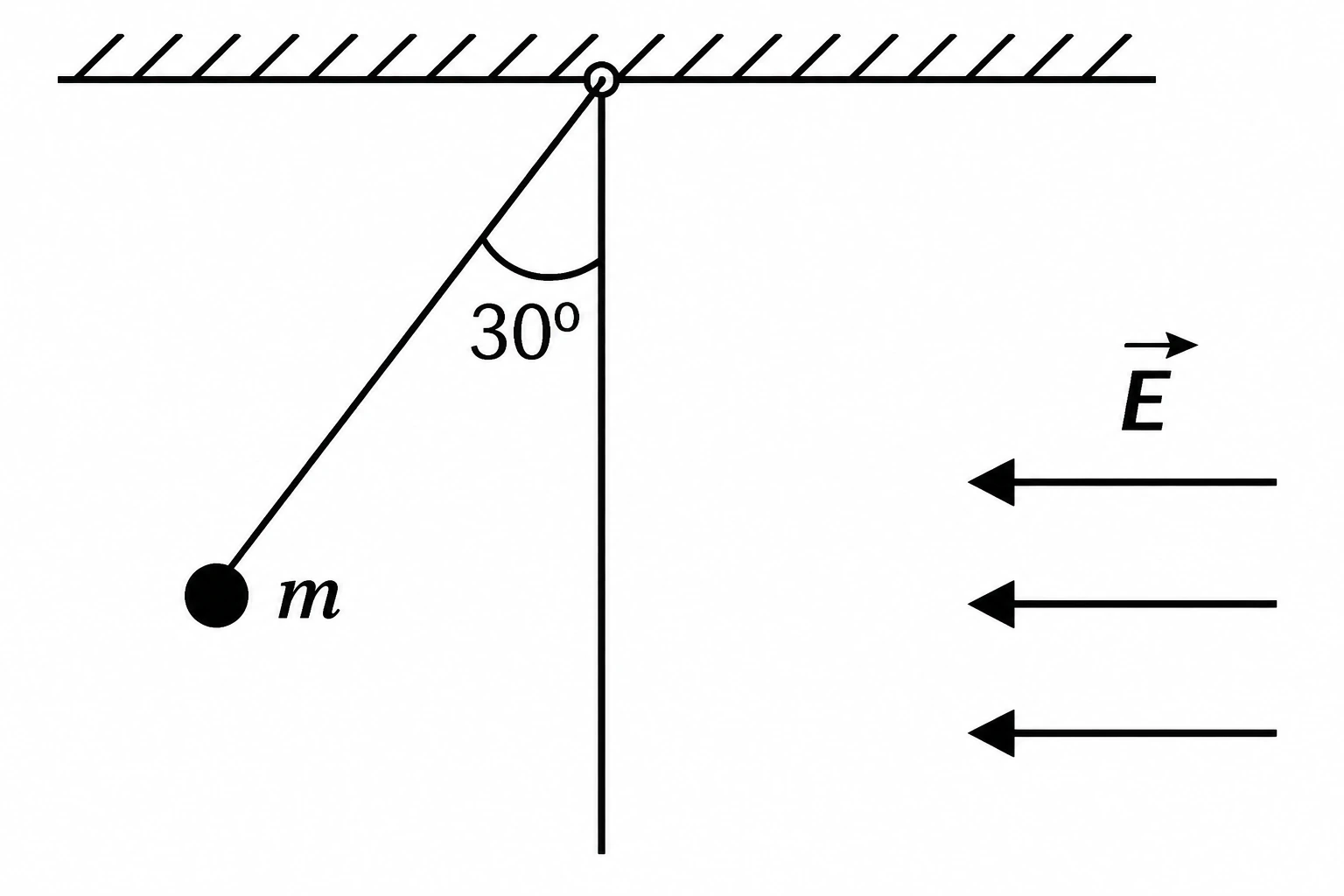

Figura da questão 40 da UFAC 2001

Uma carga elétrica de $1\,\mu\text{C}$ suspensa de um fio inextensível e sem massa está equilibrada, na posição mostrada na figura ao lado, pela ação de um campo eletrostático de intensidade $10^7\,\text{V/m}$. O ângulo formado entre o fio e a direção vertical é de $30^\circ$. O valor da tensão no fio será de:

A)$20\text{ N}$
B)$1\text{ N}$
C)$2\text{ N}$
D)$20\text{ N}$
E)$1{,}4\times10^{-2}\,\text{N}$

Análise técnica — inconsistência do original

A E D
Resolução comentada

1. Forças na carga. Peso, tração $T$ no fio e força elétrica $F_e$, horizontal.

2. Força elétrica. Com $1\,\mu\text{C}=10^{-6}\text{ C}$:

$$F_e=qE=10^{-6}\cdot10^{7}=10\text{ N}$$

3. Equilíbrio na horizontal. O fio faz $30^\circ$ com a vertical, então a componente horizontal da tração é $T\sin30^\circ$:

$$T\sin30^\circ=F_e\;\Rightarrow\;T=\dfrac{10}{0{,}5}=20\text{ N}$$

Observação. As alternativas A e D trazem esse mesmo valor no original consultado. O resultado físico é $20\text{ N}$, mas a letra da resposta não é única.

Q41
Mecânica — Dinâmica — Leis de Newton e equilíbrio

Um corpo de massa $M_1$ e outro de massa $M_2=4M_1$ estão separados por uma distância $D$. A força de $M_1$ sobre $M_2$ designa-se por $F_1$ e a de $M_2$ sobre $M_1$, por $F_2$. Diz-se:

A)$F_1=4F_2$
B)$F_2=4F_1$
C)$F_1\gt F_2$
D)$F_1\lt F_2$
E)$F_1=F_2$

Gabarito calculado — resolução independente

E
Resolução comentada

1. Lei da gravitação. As duas forças vêm da mesma interação: $F=G\dfrac{M_1M_2}{D^2}$.

2. Terceira lei de Newton. $F_1$ (de $M_1$ sobre $M_2$) e $F_2$ (de $M_2$ sobre $M_1$) formam um par ação-reação: mesmo módulo, mesma direção e sentidos opostos.

3. Conclusão. $|F_1|=|F_2|$, não importa que $M_2=4M_1$.

4. O que muda com as massas. As acelerações:

$$a_1=\dfrac{F}{M_1}\qquad a_2=\dfrac{F}{M_2}=\dfrac{a_1}{4}$$

A igualdade das alternativas vale para os módulos, já que os vetores têm sentidos opostos.

Q42
Óptica — Refração — Lei de Snell e propriedades da luz

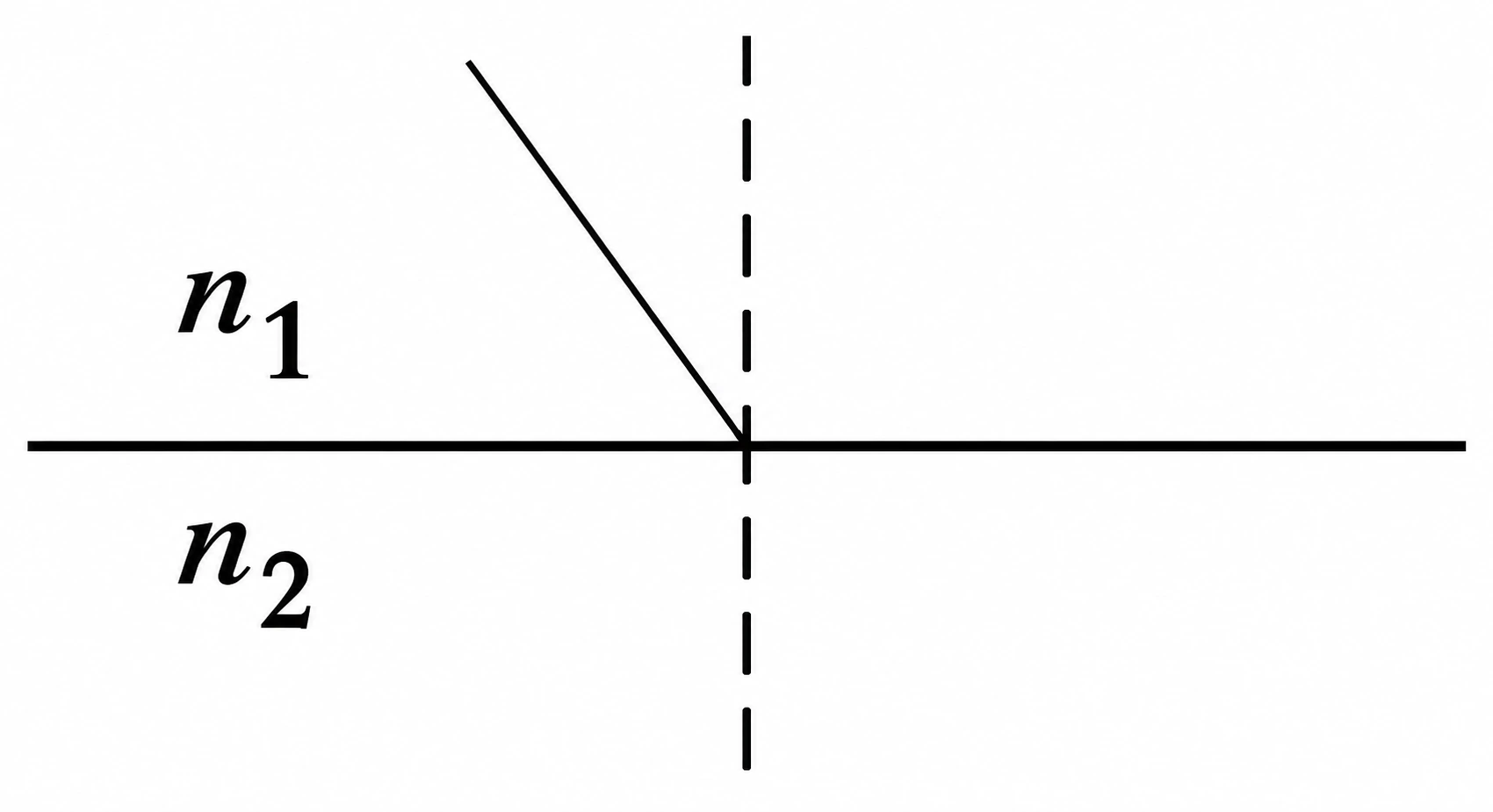

Figura da questão 42 da UFAC 2001

Um raio de luz monocromático incide na superfície de separação entre dois meios transparentes de índices de refração $n_1=1{,}35$ e $n_2=1{,}5$. O ângulo de incidência do raio é de $30^\circ$, como está mostrado na figura. Nestas condições o valor aproximado do ângulo de refração será de:

A)$27^\circ$
B)$20^\circ$
C)$30^\circ$
D)$45^\circ$
E)Nenhuma das anteriores.

Gabarito calculado — resolução independente

A
Resolução comentada

1. Lei de Snell.

$$n_1\sin i=n_2\sin r$$

2. Isolar o ângulo de refração.

$$\sin r=\dfrac{n_1}{n_2}\sin i=\dfrac{1{,}35}{1{,}5}\cdot\sin30^\circ$$

3. Calcular.

$$\sin r=0{,}9\cdot0{,}5=0{,}45\;\Rightarrow\;r\approx26{,}7^\circ\approx27^\circ$$

4. Conferir. Como $n_2>n_1$, o raio se aproxima da normal, ou seja, $r

Q43
Eletricidade — Eletrodinâmica — Associação de resistores e corrente elétrica

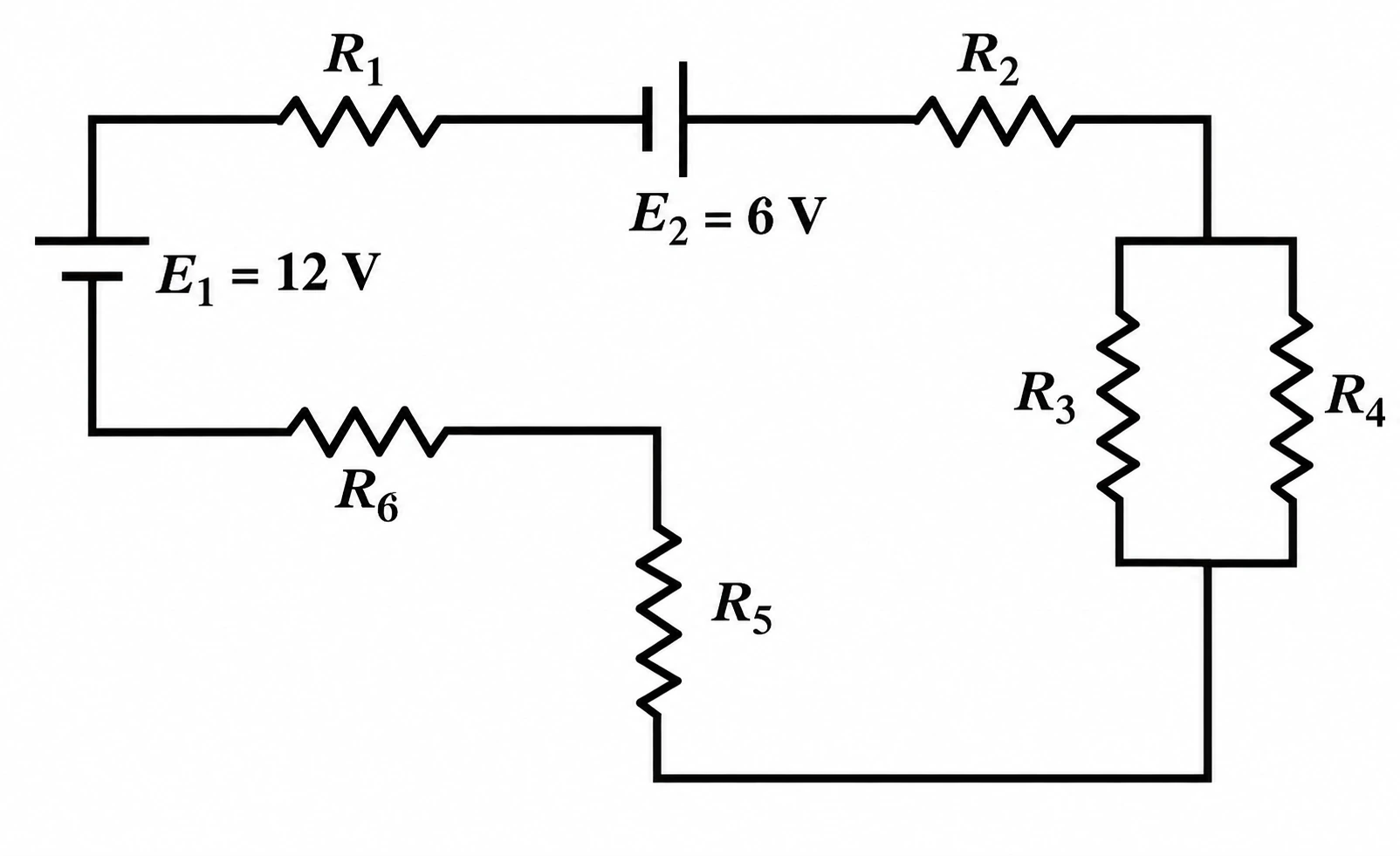

Figura da questão 43 da UFAC 2001

No circuito elétrico da figura ao lado, todas as resistências têm valor de $100\,\Omega$, quer dizer: $R_1=R_2=R_3=R_4=R_5=R_6=100\,\Omega$. As baterias ideais $E_1$ e $E_2$ têm valor de $12\text{ V}$ e $6\text{ V}$, respectivamente. O valor aproximado da corrente no circuito é:

A)$13\text{ mA}$
B)$1{,}3\times10^{-3}\,\text{A}$
C)$0{,}13\text{ mA}$
D)$13\text{ A}$
E)Nenhuma das anteriores.

Gabarito calculado — resolução independente

E
Resolução comentada

1. Associação em paralelo. Pela figura, $R_3$ e $R_4$ estão em paralelo:

$$R_{34}=\dfrac{100\cdot100}{100+100}=50\,\Omega$$

2. Resistência equivalente. Os outros quatro resistores ficam em série com esse conjunto:

$$R_{eq}=4\cdot100+50=450\,\Omega$$

3. Fontes. Pelas placas longas e curtas desenhadas, as fontes estão no mesmo sentido e se somam:

$$\mathcal{E}=12+6=18\text{ V}$$

4. Corrente.

$$I=\dfrac{\mathcal{E}}{R_{eq}}=\dfrac{18}{450}=0{,}040\text{ A}=40\text{ mA}$$

Nenhuma alternativa numérica traz esse valor. Observação: $13\text{ mA}$ só surgiria com as fontes opostas ($6/450\approx13\text{ mA}$), uma polaridade diferente da representada na figura consultada.

Q44
Mecânica — Quantidade de movimento — Colisões e conservação do momento

Dois objetos de metal de massas $M_1$ e $M_2$, com velocidades $V_1$ e $V_2$, respectivamente, viajam na mesma direção e no sentido contrário. Sendo $M_1=2M_2$ e $V_1=0{,}5V_2$ e sabendo-se que o choque é perfeitamente elástico, resulta que:

A)o valor da velocidade de $M_1$ após o choque duplica o seu valor antes do choque.
B)o valor da velocidade de $M_2$ após o choque duplica o seu valor antes do choque.
C)o valor da velocidade de $M_1$ após o choque duplica o valor da velocidade de $M_2$ antes do choque.
D)o valor da velocidade de $M_1$ após o choque duplica o valor da velocidade de $M_2$ antes do choque.
E)o valor das velocidades de $M_1$ e $M_2$ após o choque é igual ao respectivo valor das velocidades de $M_1$ e $M_2$ antes do choque.

Gabarito calculado — resolução independente

E
Resolução comentada

1. Dados. $M_1=2M_2$, com velocidades de sentidos contrários e $V_1=0{,}5V_2$.

2. Escolher valores simples. Sejam $m_2=m$, $m_1=2m$, e, com sentidos opostos:

$$v_{1i}=u\qquad v_{2i}=-2u$$

3. Quantidade de movimento inicial.

$$Q=2m\cdot u+m\cdot(-2u)=0$$

4. Choque perfeitamente elástico. Conserva $Q$ e a energia cinética. Com $Q$ total nulo, as duas velocidades apenas invertem o sentido:

$$v_{1f}=-u\qquad v_{2f}=+2u$$

5. Comparar os módulos. Cada corpo sai com a mesma rapidez que tinha antes. Resposta: E.

Aqui "valor" da velocidade significa módulo. As alternativas C e D são iguais no original e foram mantidas.

Q45
Termologia — Calorimetria — Calor latente e mudanças de fase

O gráfico que representa a mudança de estado de um sólido, inicialmente com temperatura inferior à de fusão, para o estado líquido é o da alternativa:

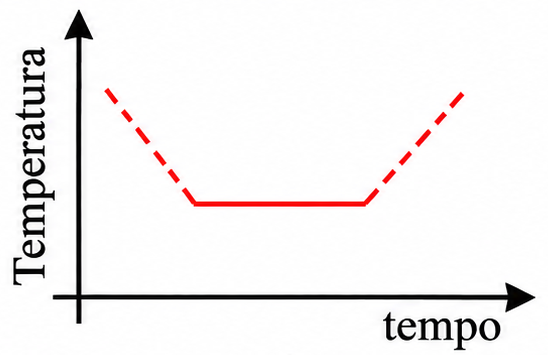

A)Gráfico A: Temperatura diminui, permanece constante e aumenta.

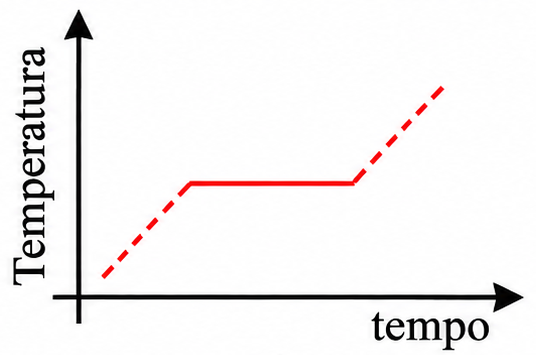

B)Gráfico B: Temperatura aumenta, permanece constante e volta a aumentar.

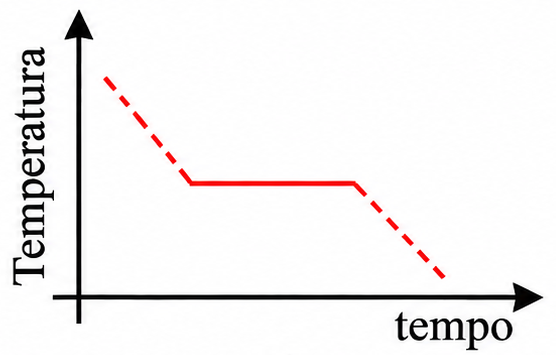

C)Gráfico C: Temperatura diminui, permanece constante e volta a diminuir.

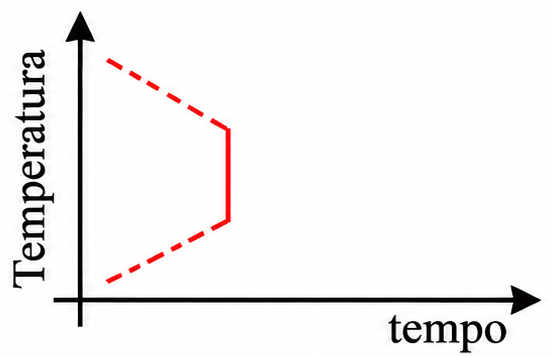

D)Gráfico D: Gráfico com um trecho vertical entre dois segmentos inclinados.

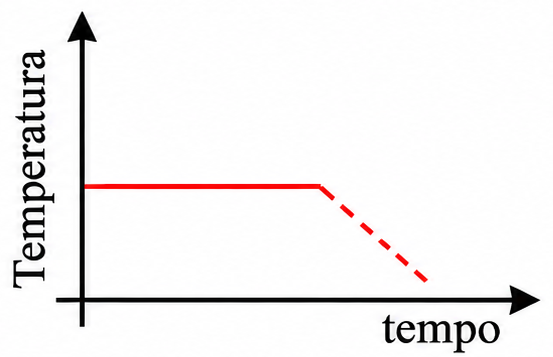

E)Gráfico E: Temperatura permanece constante e depois diminui.

Gabarito calculado — resolução independente

B
Resolução comentada

1. Sólido abaixo da fusão. Ao receber calor, a temperatura aumenta: trecho crescente.

2. Durante a fusão. O calor serve para mudar de estado (calor latente) e a temperatura fica constante: patamar horizontal.

3. Líquido. Terminada a fusão, a temperatura volta a aumentar: novo trecho crescente.

4. Gráfico. A sequência sobe, patamar, sobe corresponde ao gráfico B.

↑ Voltar ao topo
