UEA 2013 · CG

Instrução para as questões 61 e 62.

Em dezembro de 2009 o navio Crystal Symphony esteve em Parintins, um dos principais destinos de navios no Amazonas. Com 55 000 toneladas e 250 metros de comprimento, ele é um dos mais espaçosos a navegar, e também um dos poucos a ostentar seis estrelas.

Na figura, o Crystal Symphony aparece ao fundo e, em primeiro plano, um navio de 30 metros de comprimento navega em sentido contrário, numa trajetória retilínea paralela à dele.

Sabendo que os módulos das velocidades do Crystal Symphony e do navio menor são constantes e valem, respectivamente, 2 m/s e 5 m/s, o intervalo de tempo, em segundos, para que eles se cruzem é igual a

Considerando a densidade da água do rio Amazonas igual a $10^3\text{ kg/m}^3$ e $g=10\text{ m/s}^2$, é correto afirmar que, quando o Crystal Symphony está em equilíbrio nas águas desse rio, sua parte submersa desloca um volume de água, em m³, igual a

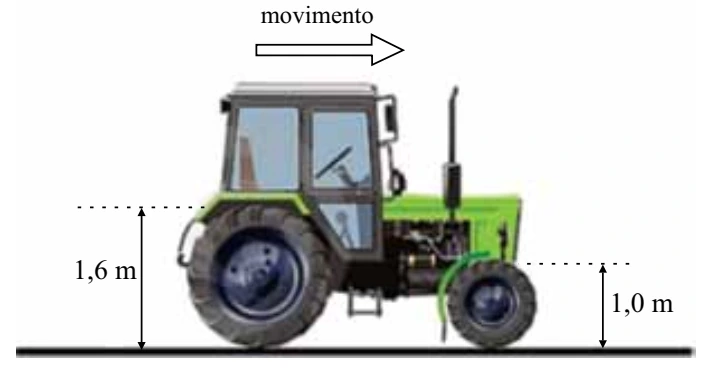

O trator mostrado na figura move-se em linha reta, com velocidade constante e sem escorregar sobre uma superfície plana e horizontal.

Considerando as medidas mostradas e sabendo que as rodas dianteiras do trator dão uma volta completa em 1,25 segundo, é correto afirmar que a frequência de rotação, em hertz, das rodas traseiras do trator é igual a

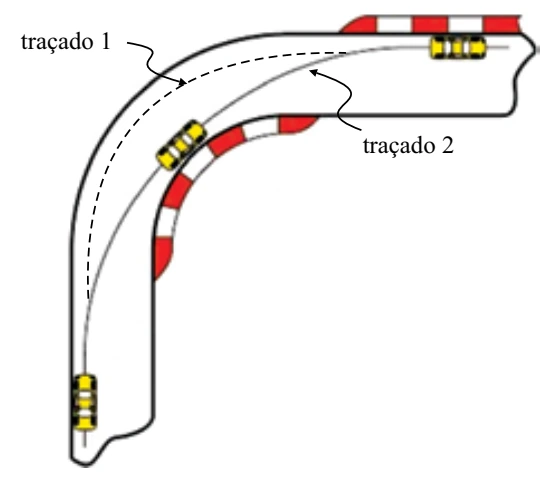

Um carro pode fazer uma curva plana e horizontal segundo os dois traçados mostrados na figura, vistos de cima. Os dois traçados são arcos de circunferência, sendo que no traçado 2 o raio de curvatura da curva é quatro vezes maior do que pelo traçado 1.

Sendo $V_1$ e $V_2$ as velocidades de um mesmo carro nos traçados 1 e 2, respectivamente, a condição para que as resultantes centrípetas sobre ele nos dois traçados sejam iguais em módulo, é

Uma pessoa precisa empurrar uma caixa de 100 kg em linha reta sobre uma superfície plana e horizontal, a partir do repouso. Para isso, exerce sobre ela uma força horizontal, constante e de módulo 120 N ao longo de 10 m. A partir de então, para de exercer a força e espera a caixa parar devido ao atrito entre ela e o solo.

Sabendo que durante todo o movimento da caixa atua sobre ela uma força de atrito de módulo constante e igual a 100 N, a distância, em metros, entre o ponto de onde a caixa partiu do repouso e o ponto onde a caixa parou é igual a

Em dezembro de 2011, astrônomos anunciaram ter encontrado dois planetas de tamanho muito próximo ao da Terra em órbita ao redor de Kepler-20, uma estrela similar ao Sol. Um deles, Kepler 20-f, demora aproximadamente 18 dias terrestres para dar uma volta completa em torno de sua estrela. O outro, Kepler 20-e, demora 6 dias terrestres para fazer o mesmo.

Sendo $R_f$ o raio médio da órbita de Kepler 20-f em torno de sua estrela e $R_e$ o raio médio da órbita de Kepler 20-e, a razão $R_e/R_f$ é igual a

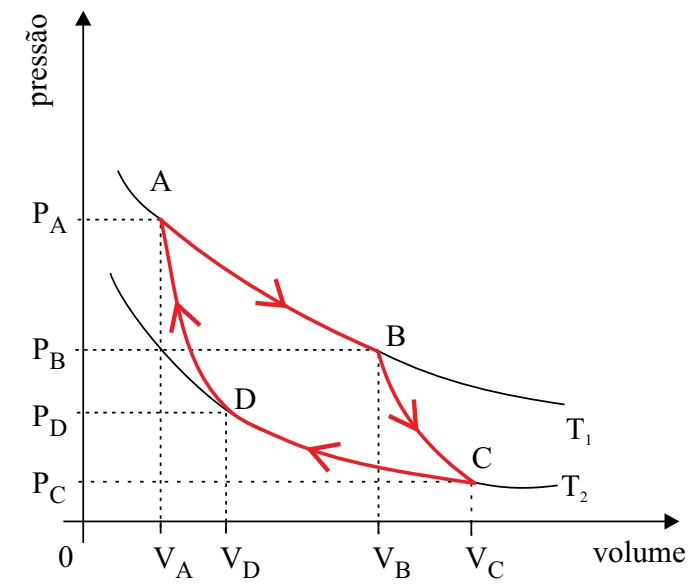

Em 1824 o engenheiro francês Nicolas Léonard Sadi Carnot demonstrou que se uma máquina térmica, operando entre duas temperaturas constantes $T_1$ e $T_2$ (com $T_1>T_2$), trabalhasse em ciclos segundo o gráfico mostrado, apresentaria o maior rendimento possível para essas temperaturas. Esse ciclo passou a se chamar Ciclo de Carnot e essa máquina, máquina ideal ou máquina de Carnot.

No Ciclo de Carnot um gás ideal sofre quatro transformações reversíveis: duas isotérmicas (AB e CD) e duas adiabáticas (BC e DA). A respeito da máquina e do Ciclo de Carnot, é correto afirmar que

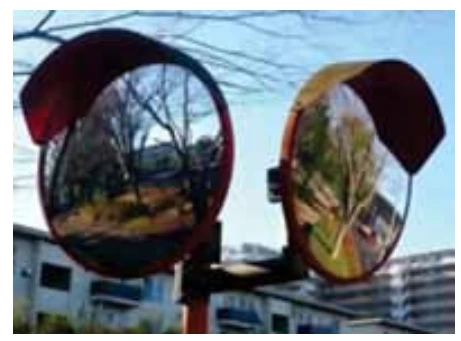

A figura mostra dois espelhos colocados em um cruzamento com a finalidade de aumentar a segurança no local para motoristas e pedestres.

As imagens das árvores mostradas nos espelhos da figura são direitas e menores do que as próprias árvores. Esses espelhos são

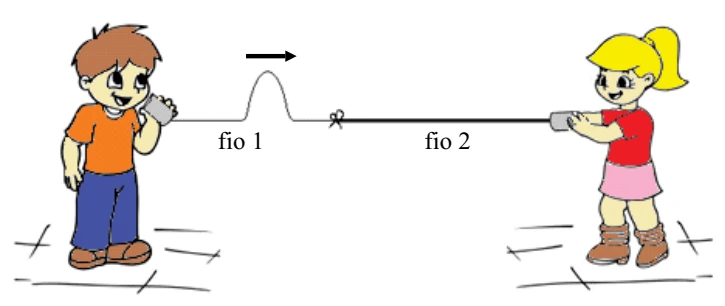

Como não dispunham de muito barbante, para montar seu telefone de latinhas, duas crianças precisaram emendar dois fios diferentes, sendo o fio 2 mais denso que o fio 1. Nessa brincadeira, durante a conversa, os fios devem ser mantidos esticados.

Antes de começarem a conversar, quando os fios estavam esticados, uma delas provocou uma perturbação no fio 1, produzindo um pulso transversal que se propagou por ele com velocidade $V_1$. Considerando que quando o pulso refratou para o fio 2, se propagou por ele com velocidade $V_2$ e que $V_1=1{,}5\cdot V_2$, a razão $\lambda_1/\lambda_2$ entre os comprimentos de onda dos pulsos nos fios 1 e 2 é igual a

Segundo levantamento do Grupo de Eletricidade Atmosférica do Instituto Nacional de Pesquisas Espaciais, o Amazonas é o estado brasileiro com maior incidência de raios, com uma média anual de 11 milhões de descargas elétricas. Para evitar ser atingido por um deles em dias de tempestade, é recomendado afastar-se de árvores e postes de iluminação. Praias, piscinas e locais onde o ser humano seja o objeto mais alto em relação ao chão também devem ser evitados. Se não for possível encontrar um abrigo, o mais aconselhável é ficar agachado no chão, com as mãos na nuca e os pés juntos.

Esses procedimentos são baseados no poder das pontas, que consiste no fato de

Dois resistores ôhmicos $R_1$ e $R_2$ podem ser ligados em série ou em paralelo. Quando ligados em série, apresentam resistência equivalente de 16 Ω e quando ligados em paralelo apresentam resistência equivalente de 3 Ω. Dessa forma, a associação indicada na figura apresenta dois possíveis valores de resistência equivalente entre os pontos A e B.

Esses valores, em ohms, são

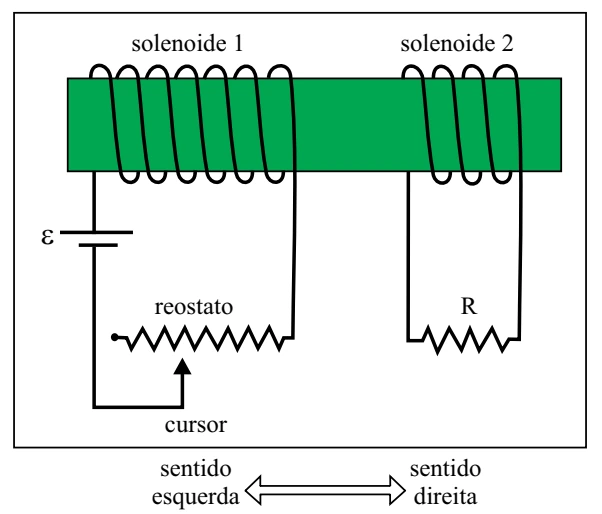

A figura mostra dois solenoides enrolados em um tubo cilíndrico. Ao solenoide 1 está ligado um gerador ideal de força eletromotriz constante $\varepsilon$ e um reostato. A resistência do reostato varia deslizando-se o cursor para esquerda ou para direita, alterando seu comprimento. Ao solenoide 2 está ligado um resistor de resistência constante, R.

Sobre esse circuito, é correto afirmar que, se
