FCM-MG · Medicina 2017.2 — Questões de Física comentadas — Método TEF

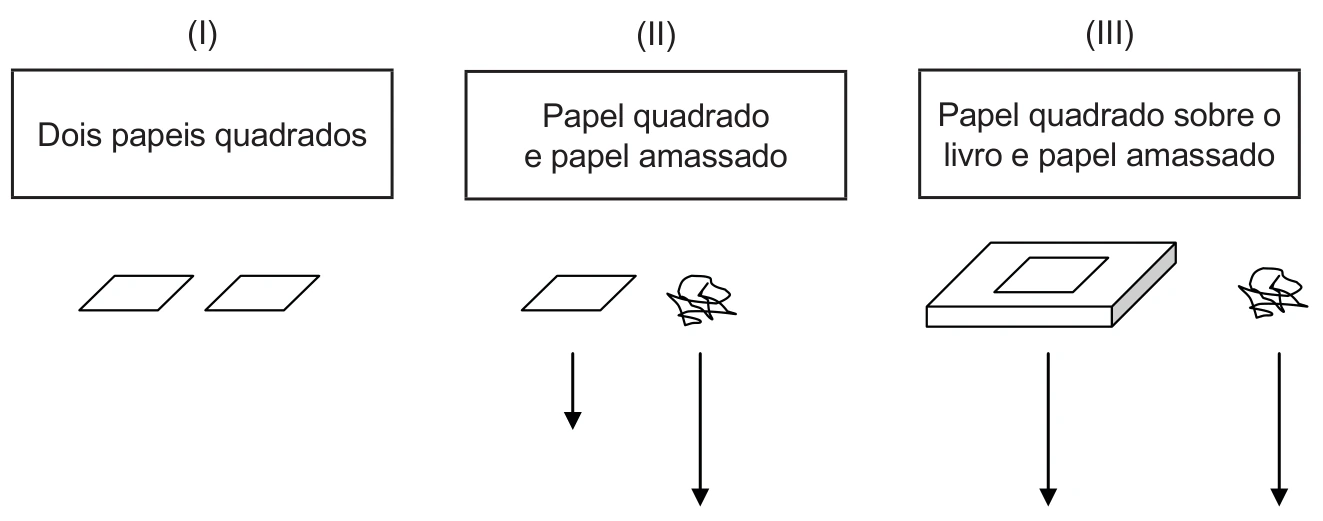

Um professor de Física realizou a seguinte demonstração experimental para seus alunos. I) Tomou dois pedaços de papel idênticos; II) Amassou um deles e deixou ambos caírem, da mesma altura e no mesmo instante, verificando que o papel amassado chegou primeiro ao solo; III) Repetiu o experimento anterior, mas dessa vez colocou o papel quadrado sobre um livro, deixando cair os dois objetos verificando que ambos chegaram juntos ao solo. Por meio desse experimento, constata-se que:

Um médico deseja instalar um aparelho de ar condicionado num laboratório retangular de (6x5)m e 4m de altura para climatizá-lo. A temperatura média externa é de 25 °C e a do laboratório deve ser de 20 °C. Depois de ligado, o aparelho deve diminuir essa temperatura em 5 minutos. Considere que, nessa faixa de temperatura, são constantes: o calor específico do ar de 0,25 cal/g.°C e sua densidade de 0,0012 g/cm³. Lembre-se de que 1 BTU = 0,25 kcal. Para atender o desejo do médico, o valor aproximado da potência do aparelho dever ser de:

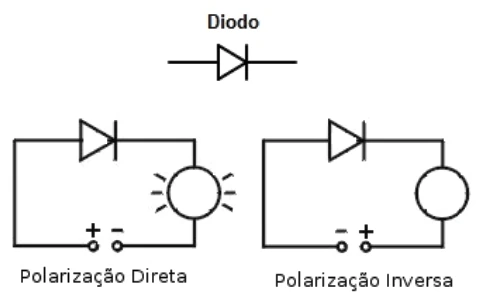

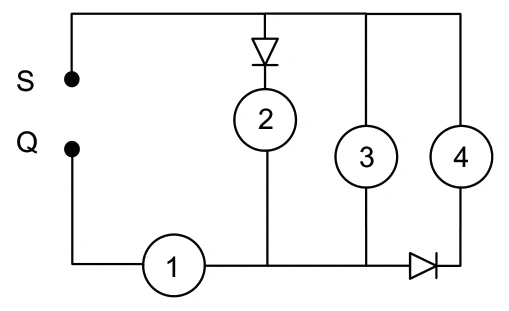

O diodo é um componente elétrico que permite que a corrente atravesse-o num sentido com muito mais facilidade do que no outro. O diodo funciona como uma chave de acionamento automático (fechada quando o diodo está diretamente polarizado e aberta quando o diodo está inversamente polarizado). A figura mostra o símbolo do diodo e sua colocação em um circuito simples bateria-lâmpada. Na imagem da esquerda, o diodo está diretamente polarizado, há corrente e a lâmpada fica acesa. Na imagem da direita, o diodo está inversamente polarizado, não há corrente, logo, a lâmpada fica apagada. O circuito a seguir possui quatro lâmpadas idênticas 1, 2, 3 e 4 e dois diodos ligados a uma bateria cujos polos são S e Q. A resistência de cada lâmpada vale R. Quando os sinais dos polos da bateria forem S+ e Q-, a resistência equivalente do circuito será $R_s$. Quando os sinais dos polos da bateria forem S- e Q+, a resistência equivalente do circuito será $R_q$. Os valores de $R_s$ e $R_q$ serão, respectivamente:

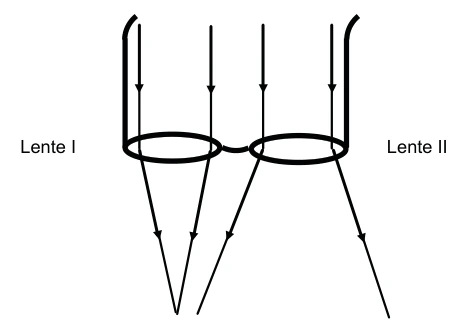

A figura mostra as lentes corretivas de um óculos quando exposto à luz solar. As linhas com setas indicam que os raios de luz solar são paralelos ao atingirem as lentes e, depois de atravessá-las, mudam de direção. Sobre os defeitos óticos dos olhos da pessoa que usa esses óculos e sobre os valores absolutos das convergências CI e CII das lentes I e II, respectivamente, pode-se afirmar que a lente I melhora a visão de um olho com

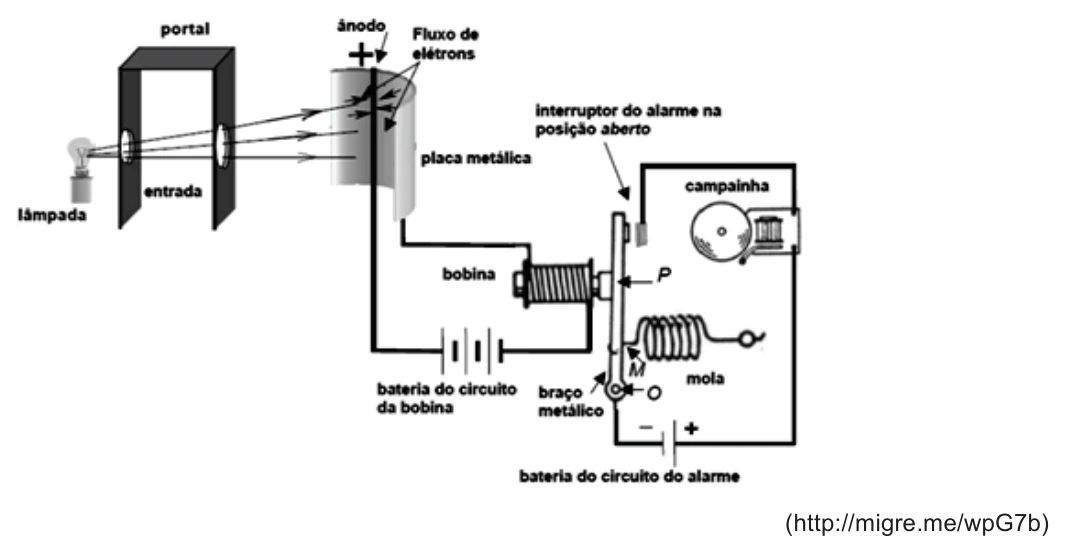

A figura representa um esquema de um tipo de alarme de presença. A campainha é acionada quando alguém passa pela entrada do portal, que separa dois ambientes, avisando sua presença. (http://migre.me/wpG7b) A luz proveniente de uma lâmpada de filamento passa através de aberturas na lateral do portal e incide numa placa metálica colocada ao lado dele. Essa placa, ao ser iluminada, libera elétrons da sua superfície. O fluxo desses elétrons através do fio constitui a corrente elétrica que passará na bobina, fazendo-a atuar sobre o braço metálico de aço, o que evita o acionamento da campainha. Quando alguém entra no ambiente, o feixe de luz é bloqueado, e com isso a corrente elétrica no circuito da bobina é interrompida. Dessa forma, a mola, que está distendida e se encontra presa no braço metálico, puxa este e o faz tocar no interruptor do alarme, fechando o circuito do alarme e acionando a campainha. Quando a pessoa acaba de passar pela porta, a luz volta a incidir sobre a placa metálica, e a corrente é reestabelecida no circuito da bobina, o que faz o braço metálico ser novamente atraído, abrindo o circuito do alarme e desativando a campainha. Levando em consideração o que está descrito acima, um professor solicitou a seus alunos que expressassem algumas maneiras de aumentar a sensibilidade desse alarme. Três estudantes fizeram afirmações com relação a esse aumento de sensibilidade do alarme. – Petrônio afirmou que poderia substituir a lâmpada por outra que emitisse luz ultravioleta. – Quirino disse que a placa metálica poderia ser trocada por outra de menor função trabalho. – Raquel acha que poderia substituir a mola por outra de maior constante elástica. Do ponto de vista da Física, apenas:
