Para soltar os parafusos da roda de um carro, a fim de trocar um pneu furado, uma mulher utilizou uma chave de 30 cm. Para fazer o máximo de força possível, subiu sobre a chave de modo a usar o seu próprio peso, como ilustrado na figura 1. Mas, mesmo assim, o parafuso não se soltou.
A mulher pensou, então, em dois procedimentos, descritos abaixo, para resolver essa situação.
I. Utilizar outra chave maior, de 40 cm, que estava na bolsa de ferramentas, e fazer o mesmo procedimento descrito anteriormente, de subir sobre a extremidade da chave, como mostrado na figura 2.
II. Manter a mesma chave de 30 cm, mas, ao subir sobre ela, posicionar-se bem próximo do parafuso para fazer a maior força possível, como mostrado na figura 3.
Em comparação com a situação descrita no enunciado, há uma maior possibilidade de o parafuso se soltar:
O torque é τ = F·d, em que d é a distância perpendicular ao eixo. A chave maior aumenta o braço de alavanca e, portanto, o torque. Aproximar-se do parafuso diminui o braço e reduz o torque. Só o procedimento I aumenta a chance de soltar o parafuso.
Resposta: alternativa A.

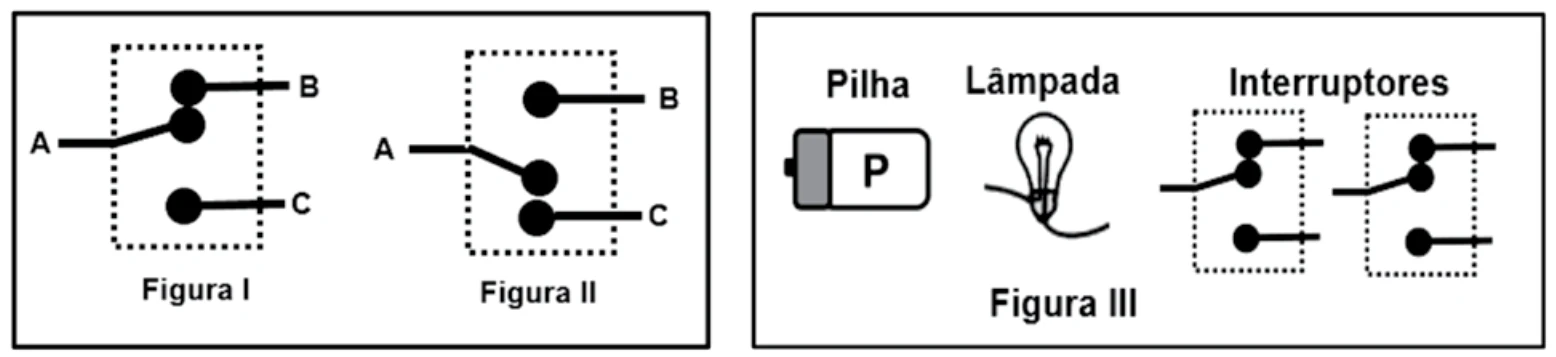

Nas residências, é comum encontrar uma instalação elétrica onde se pode acender ou apagar a mesma lâmpada usando dois interruptores diferentes. Um exemplo de aplicação desse tipo de instalação está em corredores longos nos quais podemos acender a sua lâmpada usando o interruptor localizado em uma das extremidades do corredor e, depois, apagar essa mesma lâmpada usando outro interruptor localizado na extremidade oposta do corredor. Os interruptores utilizados para isso são do tipo “three-way”, com três terminais, onde o terminal A pode ser ligado ora ao terminal B (figura I), ora ao terminal C (figura II).
Podemos simular essa instalação usando uma pilha, uma lâmpada e dois interruptores, dispositivos estes representados na figura III, interligados por fios de cobre.
Identifique, entre as alternativas abaixo, aquela que apresenta uma simulação CORRETA da instalação mencionada acima.
Os terminais comuns A dos dois interruptores devem ficar em série com a fonte e a lâmpada, enquanto B e C formam os dois condutores viajantes entre os interruptores. Essa topologia aparece no circuito A: mudar qualquer interruptor alterna entre caminho fechado e aberto.
Resposta: alternativa A.

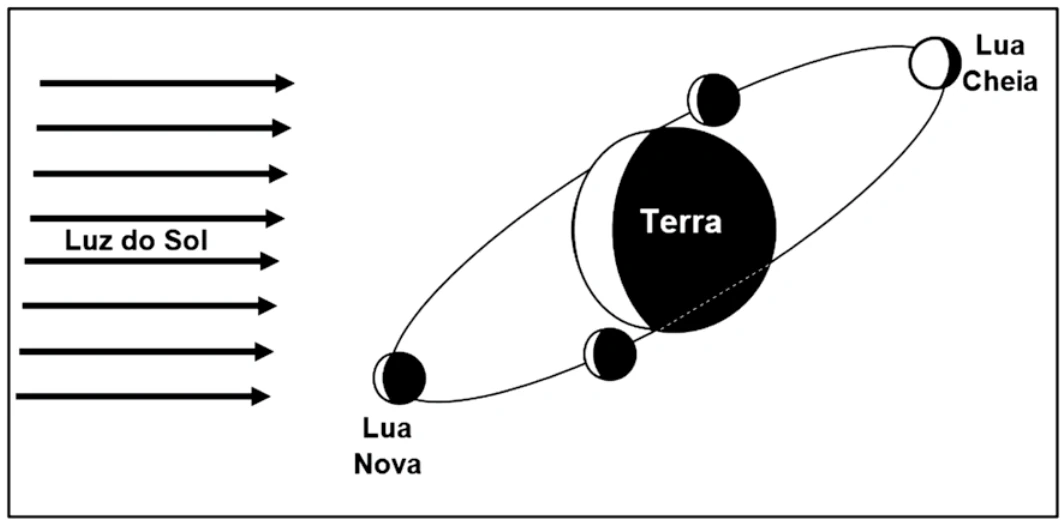

A figura mostra um esquema do movimento da Lua em torno da Terra e também da chegada dos raios solares até o sistema Terra-Lua. A órbita da Lua em torno da Terra está em um plano inclinado em relação ao plano definido pela órbita da Terra em torno do Sol. Esse esquema não está em uma escala real, mas, mesmo assim, ajuda a interpretar as fases da Lua e também a ocorrência de eclipses.
Identifique, entre as alternativas abaixo, aquela que apresenta uma relação CORRETA entre a ocorrência do eclipse do Sol e da Lua com as fases da Lua.
No eclipse solar, a Lua fica entre a Terra e o Sol, configuração possível na Lua Nova. No eclipse lunar, a Terra fica entre o Sol e a Lua, configuração possível na Lua Cheia. A inclinação orbital explica por que não há eclipse em toda Lua Nova ou Cheia.
Resposta: alternativa D.
