Texto e alternativas adaptados para leitura digital acessível, com descrição textual das figuras. A reprodução do enunciado original pode ser consultada em cada questão.
Q19
Eletricidade — Campo elétrico

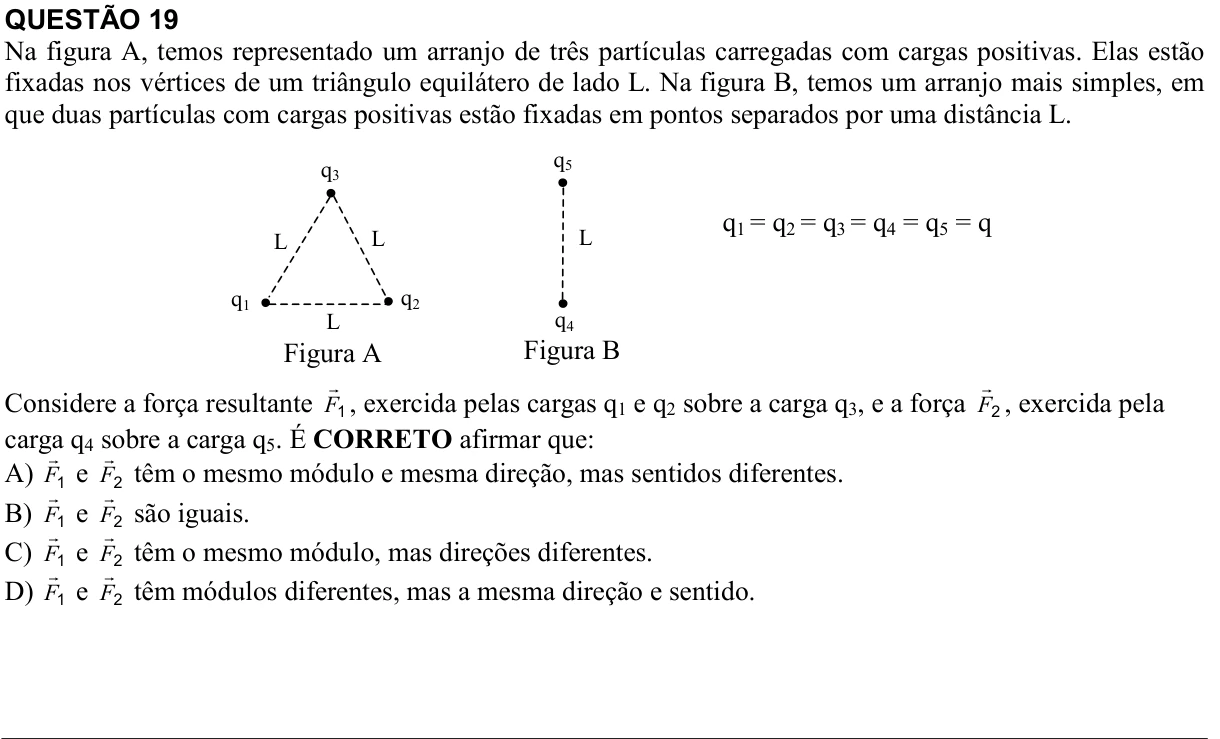

Três cargas positivas iguais ocupam um triângulo equilátero de lado L. F₁ é a força total das duas cargas inferiores sobre a superior. Num segundo arranjo, F₂ é a força de uma carga igual sobre outra à distância L, ambas alinhadas verticalmente. Compare as forças sobre as cargas superiores.
A)Mesmo módulo e direção, sentidos opostos.
B)Vetores iguais.
C)Mesmo módulo, direções diferentes.
D)Módulos diferentes, mesma direção e sentido.
Conferir enunciado e figuras no caderno originalQuestão 19 · página 12 do arquivo de origem. Abrir imagem para consultar o PDF.
Gabarito local da COTEC conferido com a resolução TEF.
D
Resolução
Se F = kq²/L², cada lado do triângulo contribui com F.
$$F_1=2F\cos30^\circ=\sqrt3F$$
$$F_2=F$$
Ambas apontam verticalmente para cima, mas seus módulos são diferentes.
Alternativa correta: D.
Q20
Eletromagnetismo — Campo magnético

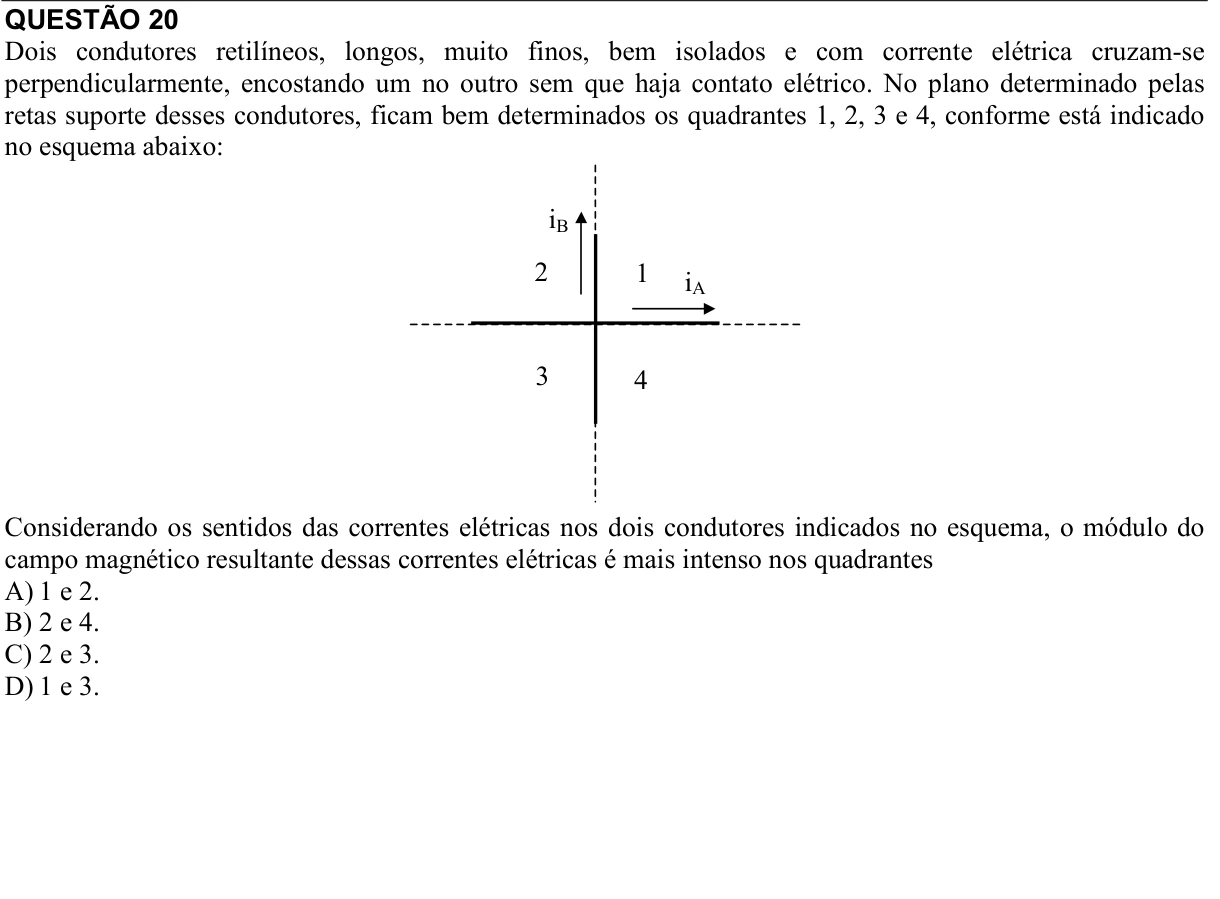

Dois fios longos cruzam-se perpendicularmente no plano, sem contato elétrico. O fio horizontal leva corrente para a direita; o vertical, para cima. Os quadrantes são 1 no alto à direita, 2 no alto à esquerda, 3 embaixo à esquerda e 4 embaixo à direita. Em quais quadrantes as contribuições magnéticas se reforçam?
A)1 e 2.
B)2 e 4.
C)2 e 3.
D)1 e 3.
Conferir enunciado e figuras no caderno originalQuestão 20 · página 12 do arquivo de origem. Abrir imagem para consultar o PDF.
Gabarito local da COTEC conferido com a resolução TEF.
B
Resolução
Para a corrente horizontal à direita, o campo sai do plano acima do fio e entra abaixo.
Para a corrente vertical para cima, sai à esquerda e entra à direita.
As contribuições têm o mesmo sentido nos quadrantes 2 e 4.
Alternativa correta: B.
Q21
Eletricidade — Energia potencial elétrica

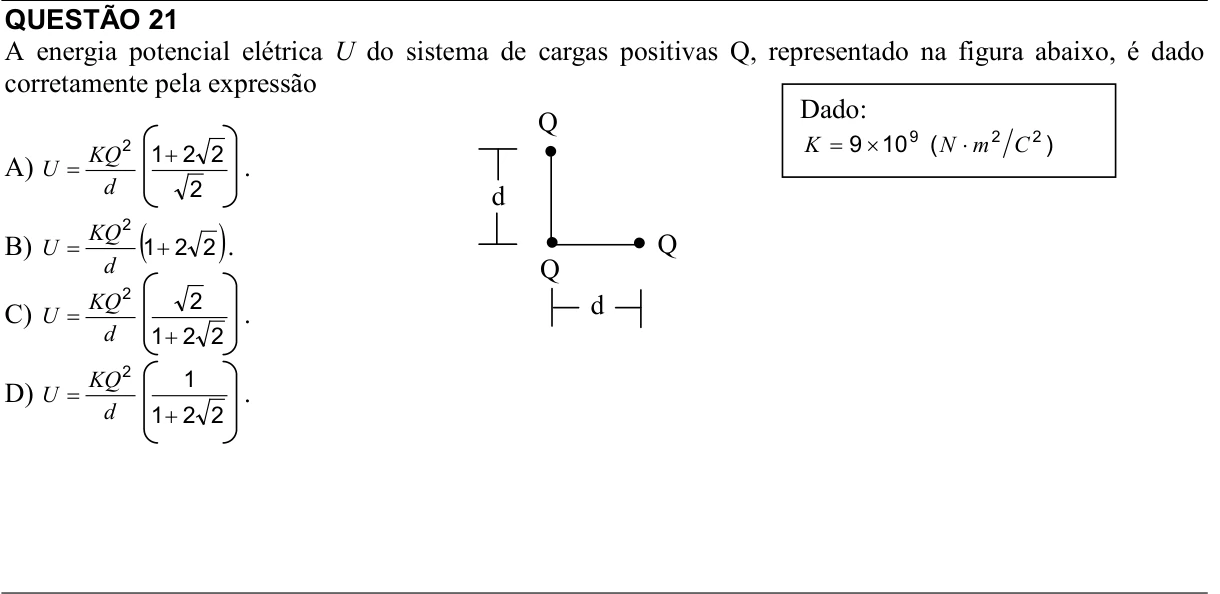

Três cargas positivas iguais Q estão nos pontos (0,0), (d,0) e (0,d). Determine a energia potencial elétrica total, com referência no infinito e constante eletrostática k.
A)$\frac{kQ^2}{d}\frac{1+2\sqrt2}{\sqrt2}$.
B)$\frac{kQ^2}{d}(1+2\sqrt2)$.
C)$\frac{kQ^2}{d}\frac{\sqrt2}{1+2\sqrt2}$.
D)$\frac{kQ^2}{d}\frac1{1+2\sqrt2}$.
Conferir enunciado e figuras no caderno originalQuestão 21 · página 13 do arquivo de origem. Abrir imagem para consultar o PDF.
Gabarito local da COTEC conferido com a resolução TEF.

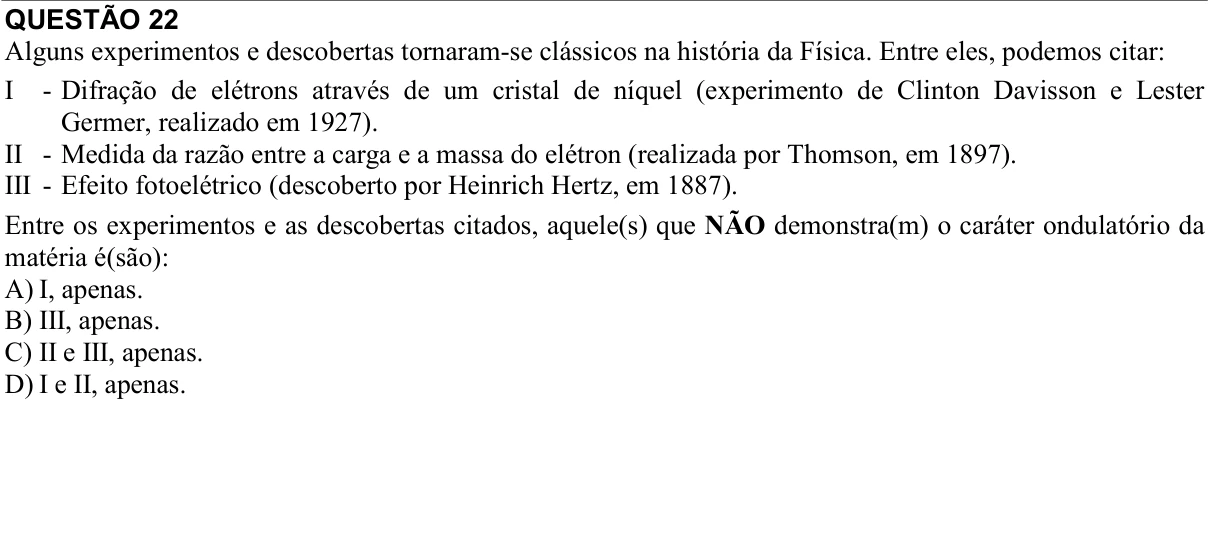

Considere: I, difração de elétrons num cristal; II, medida da razão carga/massa do elétron; III, efeito fotoelétrico. Quais não demonstram o caráter ondulatório da matéria?
A)I, apenas.
B)III, apenas.
C)II e III, apenas.
D)I e II, apenas.
Conferir enunciado e figuras no caderno originalQuestão 22 · página 13 do arquivo de origem. Abrir imagem para consultar o PDF.
Gabarito local da COTEC conferido com a resolução TEF.
C
Resolução
A difração de elétrons demonstra seu caráter ondulatório.
A medida carga/massa caracteriza partículas carregadas. O efeito fotoelétrico evidencia a transferência quantizada de energia da luz. Esses dois últimos não demonstram, por si, o caráter ondulatório da matéria.
