UFGD · 2023 — Questões de Física comentadas — Método TEF

Universidade Federal da Grande Dourados

Vestibular UFGD 2023 (aplicado em 2022) · Física: Q41–Q46 · resolução comentada Método TEF. Gabarito oficial definitivo (Edital de Homologação CCS nº 08/2023).

Q41
Termologia — Dilatação térmica — Dilatação linear (folga entre trilhos)

Na construção da ferrovia de 1.284 km, que ligará Maracaju-MS, principal produtor de grãos de Mato Grosso do Sul, ao Porto de Paranaguá-PR, serão utilizados trilhos de 6 metros de comprimento (à temperatura de 20 °C). Para que a dilatação desses trilhos não danifique a ferrovia em dias quentes, é necessário que os trilhos sejam montados com uma certa distância entre eles. Considerando-se que a temperatura máxima atingida pelos trilhos, no dia mais quente já registrado, seja de 60 °C, e que, nessa temperatura, os trilhos encostem um no outro, quantos trilhos de aço, cujo coeficiente de dilatação linear é $1{,}25\times10^{-5}\text{ °C}^{-1}$, são necessários para construir os dois carris paralelos dessa ferrovia?

A)427.995 trilhos.
B)427.895 trilhos.
C)427.786 trilhos.
D)427.667 trilhos.
E)427.515 trilhos.

Gabarito definitivo — Vestibular UFGD 2023 (Edital de Homologação CCS nº 08/2023)

C

Fonte: UFGD — Provas de vestibulares anteriores

Resolução

A folga entre trilhos é a dilatação de cada trilho entre $20\text{ °C}$ e $60\text{ °C}$, pois a $60\text{ °C}$ eles se encostam: $\Delta L=L_0\cdot\alpha\cdot\Delta T$.

Substituindo: $\Delta L=6\cdot1{,}25\times10^{-5}\cdot40=3\times10^{-3}\text{ m}$, ou seja, $3\text{ mm}$.

Na montagem a $20\text{ °C}$, cada trilho ocupa então $6{,}003\text{ m}$ ao longo da linha (trilho mais folga).

Cada carril tem $1.284\text{ km}=1{,}284\times10^{6}\text{ m}$, logo o número de trilhos por carril é $\dfrac{1{,}284\times10^{6}}{6{,}003}\approx213.893$.

Como são dois carris paralelos, o total é $2\cdot213.893\approx427.786$ trilhos.

Q42
Mecânica — Trabalho e energia — Velocidade média, pace e energia potencial gravitacional

Uma pessoa com sobrepeso percebeu a necessidade de cuidar melhor de sua saúde física e mental e começou a fazer caminhadas e corridas recorrentes. A tabela a seguir mostra parte dos resultados, apresentados por um aplicativo de celular, obtidos na primeira competição oficial em que essa pessoa participou.

TrechoTempo (min)Ganho de ElevaçãoPerda de Elevação
0 a 1 km06:3018 m0 m
1 a 2 km07:0014 m7 m
2 a 3 km05:307 m15 m
3 a 4 km06:000 m17 m

Um indicador importante para os corredores é o pace (ritmo médio), ou seja, o tempo necessário para o corredor percorrer um quilômetro. Considere a massa corporal dessa pessoa constante e igual a $80\text{ kg}$, durante a competição, e a aceleração da gravidade igual a $10\text{ m/s}^2$. A partir dos dados, assinale a alternativa que indica, correta e respectivamente, a velocidade escalar média, o pace médio e a variação de energia potencial gravitacional desse corredor ao longo dos quatro quilômetros de competição.

A)$9{,}6\text{ km/h}$; $6{,}25\text{ min/km}$; $31.200\text{ J}$.
B)$9{,}6\text{ km/h}$; $6{,}50\text{ min/km}$; $-31.200\text{ J}$.
C)$9{,}6\text{ km/h}$; $6{,}25\text{ min/km}$; $0\text{ J}$.
D)$24{,}0\text{ km/h}$; $6{,}25\text{ min/km}$; $31.200\text{ J}$.
E)$24{,}0\text{ km/h}$; $6{,}25\text{ min/km}$; $0\text{ J}$.

Gabarito definitivo — Vestibular UFGD 2023 (Edital de Homologação CCS nº 08/2023)

C

Fonte: UFGD — Provas de vestibulares anteriores

Resolução

O tempo total é a soma dos trechos: $6{,}5+7+5{,}5+6=25\text{ min}$, para $\Delta s=4\text{ km}$.

A velocidade escalar média é $v_m=\dfrac{\Delta s}{\Delta t}=\dfrac{4\text{ km}}{25/60\text{ h}}=9{,}6\text{ km/h}$.

O pace é o inverso, em minutos por quilômetro: $\dfrac{25\text{ min}}{4\text{ km}}=6{,}25\text{ min/km}$.

Para a energia potencial, só importa o desnível líquido. Ganho total: $18+14+7+0=39\text{ m}$. Perda total: $0+7+15+17=39\text{ m}$. O desnível líquido é $\Delta h=39-39=0$.

Como $\Delta E_p=m\cdot g\cdot\Delta h$, a variação de energia potencial gravitacional é nula.

Q43
Mecânica — Cinemática — Lançamento oblíquo (alcance máximo)

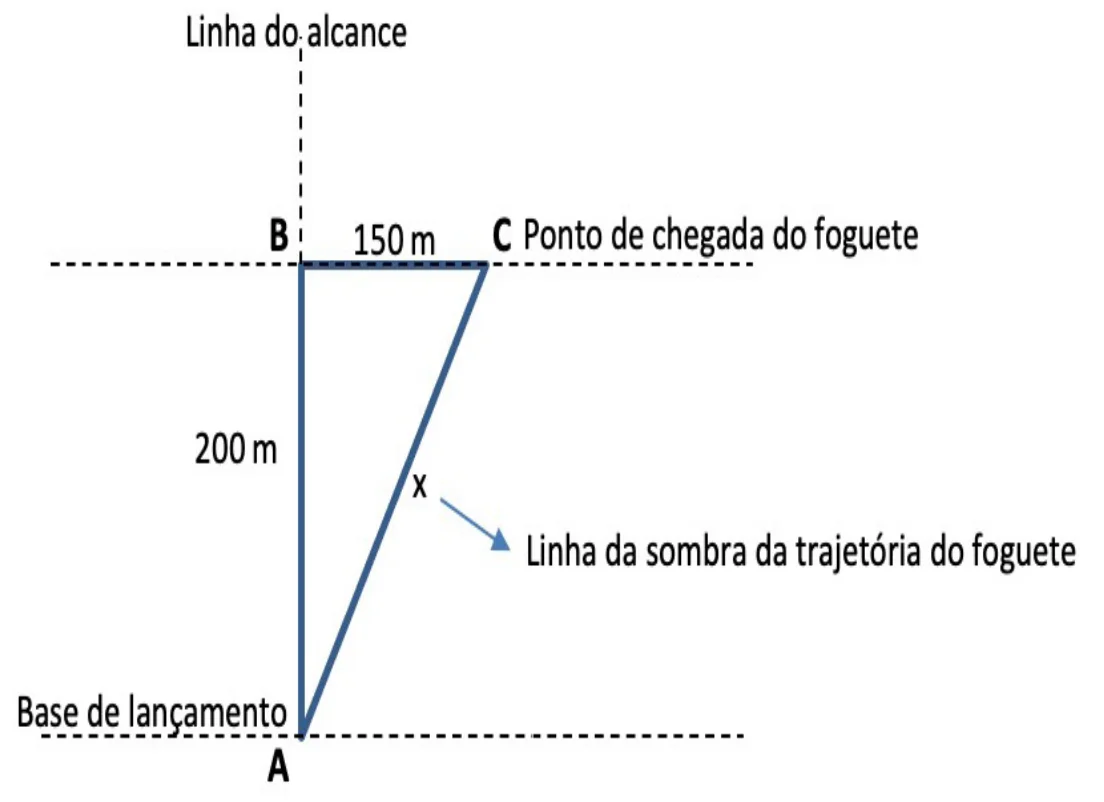

Triângulo retângulo ABC: AB = 200 m (linha do alcance), BC = 150 m e hipotenusa AC = x (sombra da trajetória do foguete).
Figura da questão 43 (Vestibular UFGD 2023).

A Mostra Brasileira de Foguetes (MOBFOG) é realizada anualmente pela Universidade do Estado do Rio de Janeiro (UERJ), em parceria com a Agência Espacial Brasileira (AEB), entre alunos de todos os anos dos ensinos fundamental e médio em todo o território nacional. Em 2021, uma equipe participante realizou um lançamento oblíquo de foguete e obteve um alcance oficial de 200 metros. Como mostra a figura a seguir, a MOBFOG considera apenas o alcance da base de lançamento (ponto A) até o ponto B, onde a linha do alcance forma 90 graus com a linha do ponto de chegada do foguete. Para auxiliar no cálculo do valor X do deslocamento efetivo da sombra da trajetória do foguete, um estudante mediu a distância do ponto de chegada do foguete (C) até o ponto B e obteve 150 metros.

Tenha como base os dados apresentados e que a aceleração da gravidade é igual a $10\text{ m/s}^2$, e que $\text{sen}\,45^\circ=\cos45^\circ=\dfrac{\sqrt2}{2}$. Despreze a resistência do ar e considere que o ângulo de lançamento do foguete foi projetado para obtenção do alcance máximo. Dessa forma, é correto afirmar que a velocidade oblíqua de lançamento desse foguete foi de, aproximadamente,

A)$45\text{ km/h}$.
B)$50\text{ km/h}$.
C)$158\text{ km/h}$.
D)$161\text{ km/h}$.
E)$180\text{ km/h}$.

Gabarito definitivo — Vestibular UFGD 2023 (Edital de Homologação CCS nº 08/2023)

E

Fonte: UFGD — Provas de vestibulares anteriores

Resolução

O alcance físico do foguete é o deslocamento horizontal real entre a base e o ponto de chegada, isto é, a hipotenusa $x$ do triângulo ABC, e não o alcance oficial AB.

Pelo teorema de Pitágoras: $x=\sqrt{200^2+150^2}=250\text{ m}$.

Para o ângulo de alcance máximo, $\theta=45^\circ$, e o alcance vale $A=\dfrac{v_0^2\cdot\text{sen}\,2\theta}{g}=\dfrac{v_0^2}{g}$.

Logo $v_0=\sqrt{A\cdot g}=\sqrt{250\cdot10}=50\text{ m/s}$.

Convertendo para km/h: $50\text{ m/s}\cdot3{,}6=180\text{ km/h}$.

Q44
Eletromagnetismo — Indução eletromagnética — Haste em trilho (Faraday e Lenz)

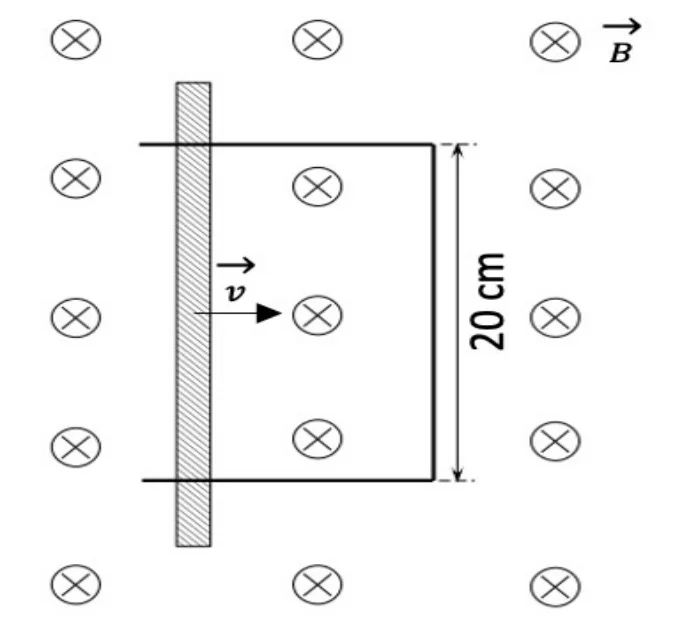

Haste condutora móvel deslizando para a direita com velocidade v sobre trilho em U, em região de campo magnético B entrando no plano; lateral do trilho de 20 cm.
Figura da questão 44 (Vestibular UFGD 2023).

Experimentos de campo magnético são úteis para o estudo dos conceitos relacionados ao desenvolvimento de geradores e motores elétricos. Um exemplo clássico é o do trilho condutor. Considere-se que, por meio de uma ação externa, uma haste condutora móvel de massa $1{,}5\text{ kg}$ e resistência elétrica $10\text{ }\Omega$ desliza para a direita, com velocidade constante de $36\text{ km/h}$, sobre um trilho fixo condutor em forma de U, como mostra a figura a seguir.

A haste e o trilho encontram-se em uma região com campo magnético de módulo $20\text{ T}$ uniforme e perpendicular ao plano do trilho. Desconsiderem-se a influência da gravidade e todos os atritos. Considerando-se que a resistência elétrica da haste condutora é muito maior do que a resistência do trilho e sabendo-se que a lateral do trilho mede $20\text{ cm}$, assinale a alternativa que indica, corretamente, o módulo e o sentido da corrente elétrica produzida no sistema haste-trilho.

A)$4\text{ A}$ em sentido anti-horário.
B)$400\text{ A}$ em sentido anti-horário.
C)$4\text{ A}$ em sentido horário.
D)$400\text{ A}$ em sentido horário.
E)$14{,}4\text{ A}$ em sentido horário.

Gabarito definitivo — Vestibular UFGD 2023 (Edital de Homologação CCS nº 08/2023)

C

Fonte: UFGD — Provas de vestibulares anteriores

Resolução

A velocidade é $v=36\text{ km/h}=10\text{ m/s}$ e o comprimento da haste entre os trilhos é $L=20\text{ cm}=0{,}2\text{ m}$.

A força eletromotriz induzida é $\varepsilon=B\cdot L\cdot v=20\cdot0{,}2\cdot10=40\text{ V}$.

Como a resistência do trilho é desprezível frente à da haste, a resistência total é $R=10\text{ }\Omega$, e $i=\dfrac{\varepsilon}{R}=\dfrac{40}{10}=4\text{ A}$.

Para o sentido, aplica-se a lei de Lenz. A haste se move para a direita, em direção ao lado fechado do U, então a área do circuito diminui e o fluxo de $\vec B$ (entrando no plano) diminui.

A corrente induzida se opõe a essa diminuição, criando campo no mesmo sentido de $\vec B$, isto é, entrando no plano dentro do circuito. Pela regra da mão direita, isso corresponde a corrente em sentido horário.

Q45
Óptica — Lentes — Luneta (associação de lentes)

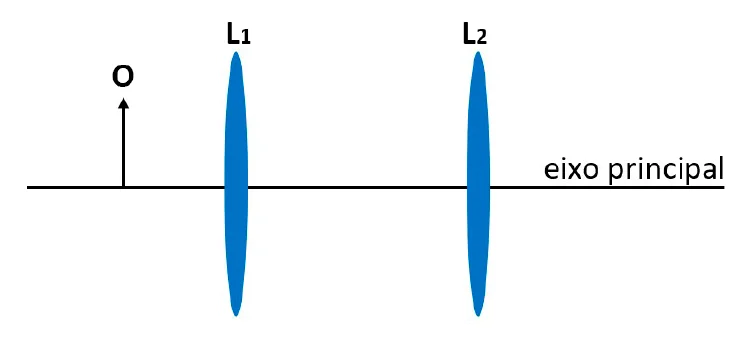

Objeto O diante da lente objetiva L1 e da lente ocular L2, com eixo principal comum.
Figura da questão 45 (Vestibular UFGD 2023).

Um estudante deseja construir uma luneta com materiais de baixo custo para realizar observações astronômicas. Antes de iniciar a montagem do equipamento, ele resolveu fazer alguns testes. Utilizou, então, uma lente objetiva ($L_1$) e uma lente ocular ($L_2$), ambas convergentes, com focos, respectivamente, iguais a $200\text{ mm}$ e a $20\text{ mm}$. Os eixos principais das lentes são coincidentes, como mostra o desenho esquemático a seguir.

Em um primeiro teste, o estudante posicionou um objeto real O a $30\text{ cm}$ de distância da lente objetiva. Nessas condições, para que a imagem final produzida fosse invertida e ampliada dezesseis vezes em relação ao objeto O, a distância entre as lentes deveria ser de

A)$220{,}00\text{ mm}$.
B)$520{,}00\text{ mm}$.
C)$617{,}50\text{ mm}$.
D)$618{,}75\text{ mm}$.
E)$622{,}50\text{ mm}$.

Gabarito definitivo — Vestibular UFGD 2023 (Edital de Homologação CCS nº 08/2023)

C

Fonte: UFGD — Provas de vestibulares anteriores

Resolução

Objetiva: $p_1=300\text{ mm}$ e $f_1=200\text{ mm}$. Pela equação de Gauss, $\dfrac1{p_1'}=\dfrac1{200}-\dfrac1{300}=\dfrac1{600}$, logo $p_1'=600\text{ mm}$.

O aumento linear da objetiva é $A_1=-\dfrac{p_1'}{p_1}=-\dfrac{600}{300}=-2$, ou seja, imagem invertida e duas vezes maior.

O aumento total é o produto $A=A_1\cdot A_2$. Para a imagem final invertida e ampliada $16$ vezes, $A=-16$, então $A_2=\dfrac{-16}{-2}=+8$.

Na ocular, $A_2=\dfrac{f_2}{f_2-p_2}=\dfrac{20}{20-p_2}=8$, o que dá $p_2=17{,}5\text{ mm}$ (imagem virtual, direita em relação à imagem intermediária).

A distância entre as lentes é a soma da posição da imagem intermediária com a distância dela à ocular: $d=p_1'+p_2=600+17{,}5=617{,}5\text{ mm}$.

Q46
Eletricidade — Eletrodinâmica — Associação de resistores e lei de Ohm

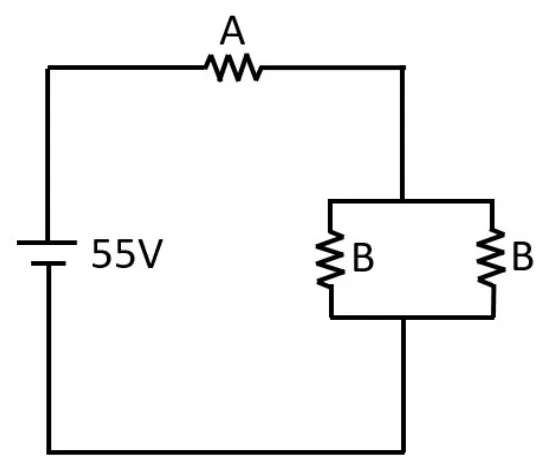

Circuito com fonte de 55 V em série com o resistor A e, em seguida, dois resistores B em paralelo.
Figura da questão 46 (Vestibular UFGD 2023).

Em um laboratório de alta tecnologia, um cientista desenvolveu resistores cujos valores de resistência elétrica são descritos por funções matemáticas que dependem, única e exclusivamente, da temperatura $T$ ambiente (em Kelvin). A figura a seguir mostra um circuito elétrico que possui três desses resistores e uma fonte de corrente contínua.

Nesse circuito elétrico, os valores dos resistores A e B são obtidos, respectivamente, pelas expressões $R_A(T)=T^2$ e $R_B(T)=T$. Desprezando-se quaisquer efeitos de supercondutividade e semicondutividade a baixas temperaturas, qual o valor correto da temperatura ambiente, quando a corrente elétrica que passa em cada resistor associado em paralelo é de $1\text{ A}$?

A)$5{,}0\text{ K}$.
B)$5{,}5\text{ K}$.
C)$7{,}2\text{ K}$.
D)$110{,}0\text{ K}$.
E)$110{,}5\text{ K}$.

Gabarito definitivo — Vestibular UFGD 2023 (Edital de Homologação CCS nº 08/2023)

A

Fonte: UFGD — Provas de vestibulares anteriores

Resolução

Cada resistor B conduz $1\text{ A}$, então a corrente total, que passa pelo resistor A, é $i=2\text{ A}$.

A tensão sobre cada B (em paralelo) é $V_B=R_B\cdot1=T$. Sobre A, $V_A=R_A\cdot2=2T^2$.

A soma das tensões iguala a fonte: $2T^2+T=55$, ou seja, $2T^2+T-55=0$.

Resolvendo: $T=\dfrac{-1\pm\sqrt{1+440}}{4}=\dfrac{-1\pm21}{4}$. Como $T>0$ (temperatura em Kelvin), $T=\dfrac{20}{4}$.
