CESUPA 2003.2 — Questões de Física comentadas — Método TEF

Para fazer a leitura das informações gravadas digitalmente, um CD deve girar mantendo constante a velocidade tangencial nos pontos em que o laser é aplicado. Assim, o CD deve ter sua velocidade angular, ω, variável. Indique qual dos gráficos abaixo pode representar a variação da velocidade angular do CD em função da distância do ponto de leitura ao centro do disco, R.

Como tecnologia para armazenamento de informações o DVD tem, em comparação com o CD comum, a vantagem de poder armazenar uma quantidade muito maior de dados. Em parte esta vantagem resulta de no DVD os sulcos microscópicos terem tamanho ainda menor do que no CD, o que permite que mais sulcos sejam gravados em um disco com a mesma área. Entretanto, existem limites para quão pequenos podem ser esses sulcos, impostos pelo comprimento de onda do laser usado na leitura. Baseando-se nessas informações, indique qual das cores listadas abaixo permitiria a leitura de um disco com a maior capacidade de armazenamento.

Os satélites trouxeram grandes mudanças na forma de comunicação que circula pelo planeta. Hoje já se tornaram comuns em casas e prédios as antenas parabólicas para recepção de sinais de TV diretamente de satélites. Cada uma dessas antenas está direcionada para um único satélite o tempo todo e observamos que elas são fixas e direcionadas sempre para o mesmo ponto no céu. Com base nessas observações e nas leis da Física que regem os movimentos dos satélites, é correto afirmar que :

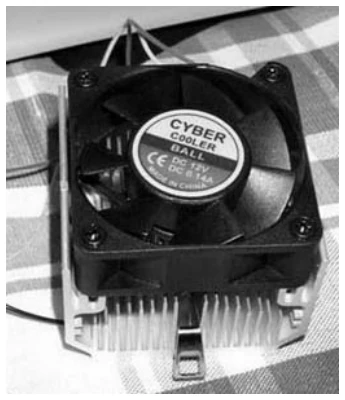

Nos processadores de microcomputadores atualmente no

mercado, são usados dispositivos para dissipação do calor gerado em seu funcionamento. Estes dispositivos são compostos por um ventilador e um dissipador de calor, que é um sólido metálico com a superfície superior em forma de ondulações, colocado sobre o processador que possui uma superfície superior plana . O contato entre o dissipador e o processador é feito através de uma pasta de material bom condutor de calor. Considerando este sistema , analise as afirmativas abaixo:

I – Se o ventilador fosse colocado para soprar o ar diretamente sobre o processador, a troca de calor seria mais eficiente, mas o dissipador é colocado para diminuir a vibração provocada pelo ventilador sobre o processador.

II – Os processadores mais antigos não necessitavam de um sistema de dissipação de calor. Isso indica que um processador moderno gera uma quantidade de calor maior do que um mais antigo. Com base nessa diferença podemos concluir que o processador atual utiliza uma corrente elétrica de intensidade maior do que o antigo.

III – A pasta, ou gel, colocado entre o dissipador e o processador serve para evitar que haja uma fina camada de ar entre eles, que venha a dificultar a passagem do calor, pois o ar é mau condutor de calor. Está(ão) correta(s) apenas a(s) afirmativa(s):

Computadores e dispositivos eletrônicos em geral são muito sensíveis a oscilações bruscas de voltagem. A complexidade das redes de distribuição de energia elétrica torna inevitável que haja sobrecargas ocasionais. Estabilizadores de voltagem e dispositivos de proteção de linha são, portanto, essenciais para garantir a segurança de dados armazenados em discos rígidos em nossos computadores. Quando as oscilações de voltagem são pequenas, o indutor é um dispositivo essencial na estabilização da voltagem. A figura abaixo mostra um indutor simples que consiste de apenas uma bobina. Considere um indutor, percorrido por uma corrente elétrica, i, durante uma oscilação de tensão, conforme indica a figura abaixo. Nestas condições pode-se afirmar que:

I - A corrente elétrica ao percorrer a bobina cria um campo magnético através do indutor;

II – Quanto mais rápida for a variação da corrente elétrica através do indutor, maior será a intensidade da força eletromotriz que este produz contrária à variação da corrente elétrica no interior do aparelho;

III-O indutor deve ser ligado em paralelo com o dispositivo que se deseja proteger; Está(ão) correta(s) apenas a(s) afirmativa(s) :

Dispositivos semicondutores, chamados varistores, são utilizados nos circuitos protetores de linha, para sobrecargas mais elevadas. Um varistor é um resistor cuja resistência diminui rapidamente quando a diferença de potencial entre seus terminais aumenta acima de determinado valor. Os dois circuitos abaixo representam duas possíveis associações de varistores em um dispositivo de proteção de linha ligado a um computador. No momento de uma sobrecarga os potencias em cada terminal do circuito estão indicados por VN, VF e VT. Os varistores, todos idênticos, têm resistência mínima neste instante e são ligados à Terra que possui potencial constante VT = 0V. Observando apenas o comportamento do circuito entre os pontos de potencial VF e VT, analise as seguintes afirmações :

I - O circuito 2 desvia maior quantidade de carga elétrica para a Terra;

II - A corrente elétrica que atravessa o terminal com potencial VF é a mesma nos dois circuitos;

III - O funcionamento desde circuito requer que o contato com o solo seja feito em um local de alta condutividade elétrica; Está(ão) correta(s) apenas a(s) afirmativa(s):
