Universidade Estadual de Roraima
Física · Questões 37 a 45 · Aplicação: 09/01/2022 · Gabarito oficial (Edital 63/2021).
Fonte documental: caderno da prova objetiva e gabarito oficial fornecidos. Gabarito consultado: Gabarito oficial (Edital 63/2021). Sem questões anuladas no documento fornecido.
Na escala Fahrenheit, a temperatura de 10 °C é igual a
A transformação de escalas é $\dfrac{F-32}{9}=\dfrac{C}{5}$.
Para $C=10\ ^\circ\text{C}$, temos $F=\dfrac95\cdot10+32=18+32=50\ ^\circ\text{F}$.
Alternativa correta: D.

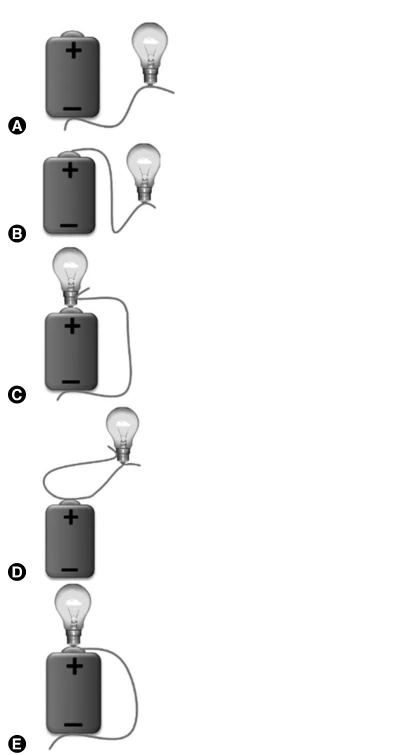

Assinale a opção que apresenta o esquema de ligação elétrica que possibilita ascender a lâmpada da figura.
Para a lâmpada acender, a pilha deve estabelecer uma diferença de potencial entre os dois contatos elétricos distintos da lâmpada: o contato central da base e a parte metálica lateral.
No esquema C, um contato da lâmpada toca um polo da pilha e o fio liga o outro contato ao polo oposto, fechando o circuito.
Nos demais esquemas, falta contato em um dos terminais ou não se estabelece o percurso condutor exigido.
Alternativa correta: C.

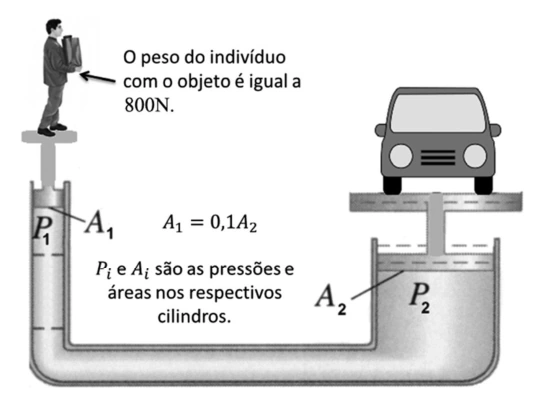

Na situação do diagrama acima, a força exercida no carro é igual a
O diagrama informa que o peso aplicado ao êmbolo menor vale $F_1=800\ \text{N}$ e que $A_1=0{,}1A_2$.
Pelo princípio de Pascal, $\dfrac{F_1}{A_1}=\dfrac{F_2}{A_2}$.
$F_2=800\cdot\dfrac{A_2}{0{,}1A_2}=8000\ \text{N}=8\times10^3\ \text{N}$.
Alternativa correta: E.

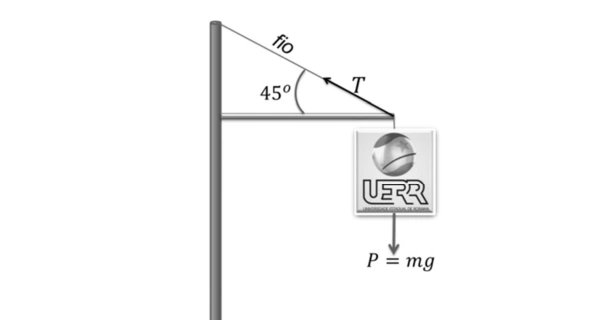

Considerando a situação do diagrama de forças do sistema acima, assinale a opção que apresenta a relação, em módulo, entre a tensão $T$ suportada pelo fio e a força peso $P$.
No equilíbrio, a componente vertical da tensão compensa o peso aplicado: $T\operatorname{sen}45^\circ=P$.
Como $\operatorname{sen}45^\circ=\dfrac{\sqrt2}{2}$, segue $T=\dfrac{P}{\sqrt2/2}=\dfrac2{\sqrt2}P$.
Alternativa correta: B.

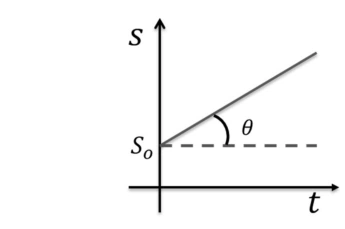

Considerando-se o gráfico acima, que esboça o espaço ($S$) percorrido por um ponto material em função do tempo ($t$), é correto inferir que
O gráfico $S\times t$ é uma reta de inclinação constante e positiva, partindo de $S_0$, e não da origem.
Sua declividade corresponde à velocidade escalar, $v=\dfrac{\Delta S}{\Delta t}$. A velocidade é constante e positiva; a aceleração é nula.
Se $\theta=0$, a reta é horizontal e $v=0$, o que torna E falsa.
Alternativa correta: A.
Um carro parte do centro de uma cidade percorrendo, inicialmente, 18 km na direção norte; em seguida, vira-se para a direção leste e percorre 6 km; finalmente, se orienta na direção sul e percorre mais 10 km. Ao final desse movimento, o carro estará a uma distância do ponto de partida igual a
Na direção norte-sul, o deslocamento resultante é $18-10=8\ \text{km}$ para norte. Para leste são $6\ \text{km}$.
Pelo teorema de Pitágoras, a distância ao ponto de partida é $d=\sqrt{8^2+6^2}=\sqrt{100}=10\ \text{km}$.
Alternativa correta: B.
Para um espelho esférico e côncavo, todo raio incidente paralelo ao eixo principal do espelho reflete-se
Em um espelho esférico côncavo, paraxial, um raio incidente paralelo ao eixo principal reflete-se passando pelo foco principal.
Esse é um dos raios notáveis usados na construção geométrica das imagens.
Alternativa correta: A.
A água tem índice de refração absoluto para um feixe de luz monocromática igual a 4/3. Se a velocidade da luz, no vácuo é 300.000 km/s, então a velocidade da luz, em $10^5\ \text{km/s}$, na água é
O índice absoluto é $n=\dfrac cv$, logo $v=\dfrac cn$.
$v=\dfrac{300000}{4/3}=225000\ \text{km/s}=2{,}25\times10^5\ \text{km/s}$.
Na unidade de $10^5\ \text{km/s}$ solicitada, o valor é $2{,}25$.
Alternativa correta: C.

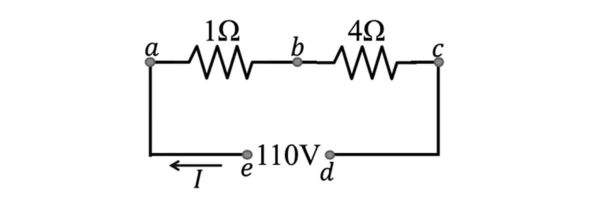

O circuito acima, em que todos os elementos são ideais, é formado por uma fonte de tensão conectada a dois resistores. Considerando-se que $R_{eq}$ é a resistência equivalente do circuito e $V_{ij}$ é a diferença de potencial elétrico entre os pontos $i$ e $j$, é correto afirmar que
Os resistores de $1\ \Omega$ e $4\ \Omega$ estão em série, então $R_{eq}=1+4=5\ \Omega$.
Pela lei de Ohm, $I=\dfrac{110}{5}=22\ \text{A}$.
Consequentemente, $|V_{ab}|=22\ \text{V}$ e $|V_{bc}|=88\ \text{V}$; pontos $c$ e $d$ estão ligados por condutor ideal e têm o mesmo potencial.
Alternativa correta: D.
