PUC-RS 2007.1 — Vestibular de Verão — Questões de Física comentadas — Método TEF

Um professor resolveu fazer uma campanha no sentido de diminuir a ocorrência de erros no usode unidades de medida em anúncios, em placas de sinalização nas estradas, em cartazes nos mais diversos lugares e até mesmo em livros didáticos. Analisou com seus alunos as seguintes frases:

•Velocidade máxima permitida: 40Km/h, das 6hs às 22h30min e 60km/h, das 22h30min às 6h

•R$ 5,00 por quilo ou 2Kg por R$ 8,00

•Temperatura mínima de 20 graus centígrados às 6h e temperatura máxima de 30 graus Celsius às 15h

A análise resultou na identificação de um total de _________ erros nas frases examinadas.

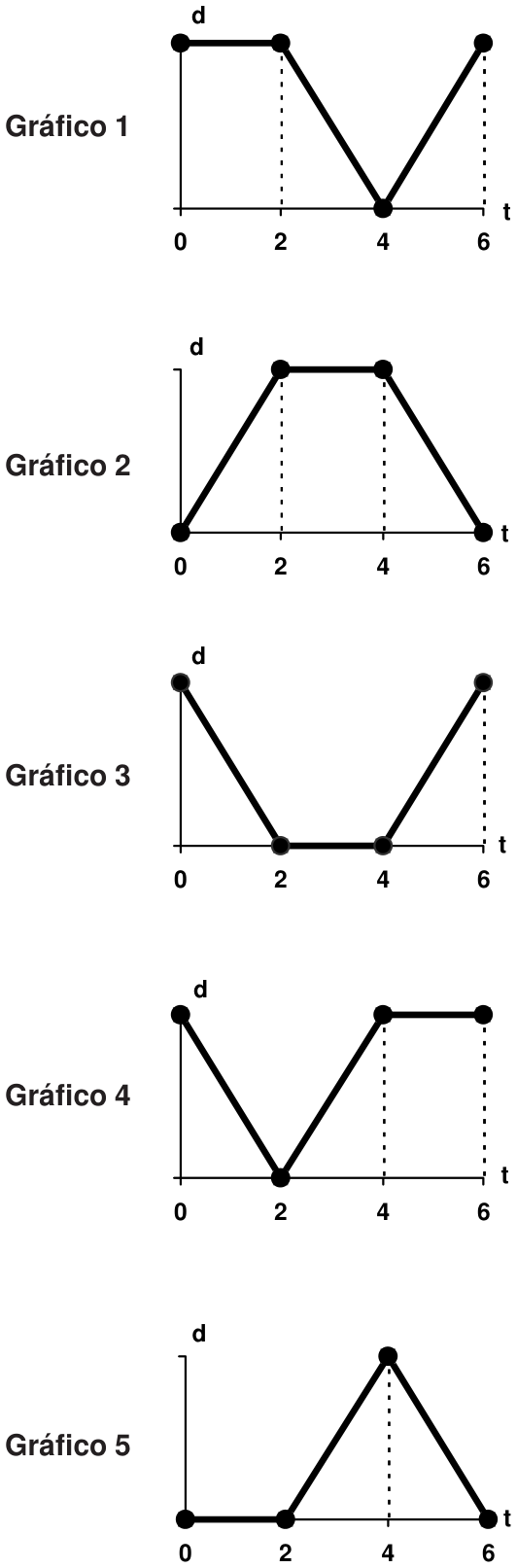

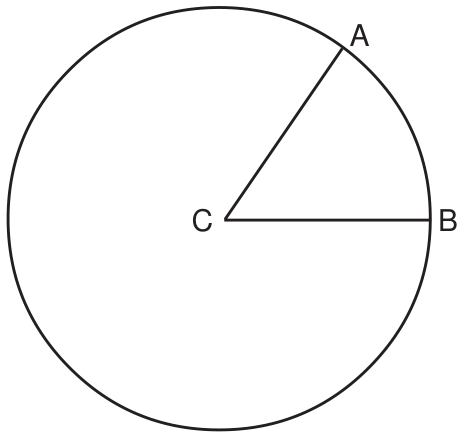

INSTRUÇÃO: Para responder à questão 2, considere a figura que representa um círculo, no qual o arco AB tem o mesmo comprimento que os raios AC e BC. Nesse círculo, um inseto faz o trajeto ABCA com velocidade de módulo constante. Os gráficos 1 a 5 representam a distância de um ponto ao centro do círculo em função de uma unidade de tempo arbitrária.

O gráfico que corresponde à distância do inseto ao centro da circunferência em função do tempo para o referido movimento é o de número

INSTRUÇÃO: Para responder à questão 3, considere as afirmações a seguir.

I.A força de atrito estático que o chão exerce nos pés de uma pessoa está orientada no sentido em que ela se movimenta, ao caminhar.

II.A força de atrito cinético que o chão exerce nos pneus de um carro que desliza com as rodas bloqueadas está orientada no sentido oposto ao do deslizamento.

III.A força de atrito que o chão exerce nos pneus de um carro muito carregado é maior do que quando ele está com pouca carga.

Está (Estão) correta(s)

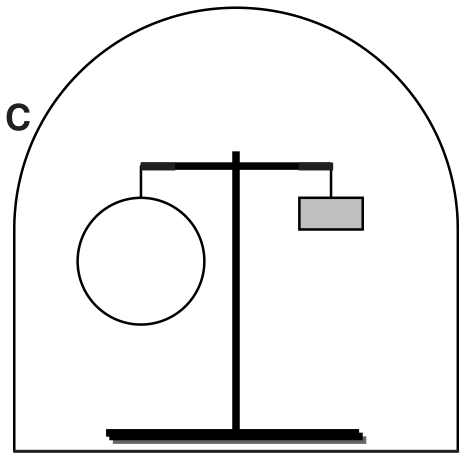

INSTRUÇÃO: Para responder à questão 4, considere a figura e o texto a seguir.

No Museu Interativo de Ciências e Tecnologia da

na balança apresenta-se inicialmente equilibrada, tendo em um de seus braços uma bola de isopor e no outro um pequeno pedaço de metal. A balança é mantida sob uma campânula C. Apertando um botão, o visitante pode extrair o ar de dentro da campânula.

Com a retirada do ar de dentro da campânula, os braços da balança

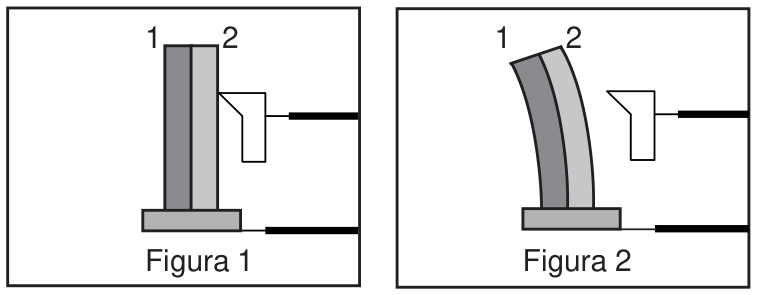

Um termostato é um dispositivo utilizado para controlar a temperatura em diversos equipamentos elétricos. Um dos tipos de termostato é construído com duas lâminas metálicas 1 e 2, firmemente ligadas, conforme a Figura 1.

Quando a temperatura aumenta, o conjunto se curva em forma de arco (Figura 2), fazendo com que, a partir de certa temperatura, o circuito seja aberto, interrompendo a passagem de corrente elétrica. Supondo que a lâmina seja constituída de ferro e cobre, cujos coeficientes de dilatação linear médios são, respectivamente, 1,2 X 10^-5 °C^-1 e 1,7 X 10^-5 °C^-1, para produzir-se o efeito descrito, a lâmina ________ deve ter coeficiente de dilatação _________ do que a outra, correspondendo, portanto, ao _________.

As informações que preenchem correta e respectivamente as lacunas estão reunidas em

INSTRUÇÃO: Para responder à questão 6, considere as informações e a figura a seguir.

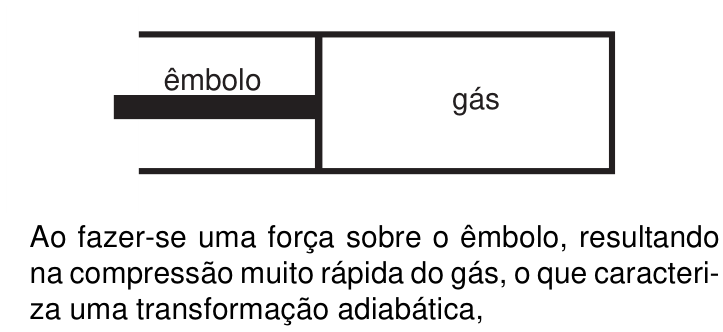

Um cilindro de metal dotado de um êmbolo móvel, em cujo interior se encontra um gás em equilíbrio termodinâmico, é semelhante a uma bomba de encher pneus de bicicleta com a saída de ar bloqueada.

Ao fazer-se uma força sobre o êmbolo, resultando na compressão muito rápida do gás, o que caracteriza uma transformação adiabática,

I.ocorre um aumento na temperatura do gás.

II.o trabalho realizado pela força aumenta a energia interna do gás.

III.o trabalho realizado pela força é igual ao calor liberado para o meio externo.

Está(Estão) correta(s) apenas

A luz visível corresponde à faixa do espectro eletromagnético entre a do infravermelho e a do ultravioleta.

Em qual dos conjuntos as cores estão em ordem decrescente de comprimento de onda?

De modo geral, os aparelhos elétricos de residências (chuveiros, lâmpadas, aquecedores) são ligados em ________ . Comparando o consumo desses aparelhos, verifica-se que um chuveiro elétrico de 2400 W, ligado durante uma hora, emprega ________ energia elétrica que uma lâmpada incandescente de 100 W ligada durante um dia inteiro.

As palavras que preenchem correta e respectivamente as lacunas estão reunidas em

Os aparelhos elétricos são construídos para funcionarem com determinadas tensões. Quando a tensão de funcionamento dos aparelhos não coincide com a tensão da fonte, é necessário intercalar entre os dois um transformador. A respeito de um transformador, é correto afirmar que

No ano passado, comemorou-se o centenário de divulgação de teorias atribuídas a Albert Einstein. Entre elas, destaca-se a do “efeito fotoelétrico”, o qual consiste na retirada de elétrons da superfície de um metal atingido por radiações eletromagnéticas que cedem energia aos elétrons do metal. Nesse efeito, a energia dos fótons incidentes depende diretamente da __________ da radiação incidente, enquanto o número de elétrons liberados por ação da radiação depende da _________ dessa radiação.

As informações que preenchem correta e respectivamente as lacunas estão reunidas em
