PUC-RS 2010.1 — Vestibular de Verão — Questões de Física comentadas — Método TEF

INSTRUÇÃO: Para responder à questão 1, considere a figura e o texto a seguir, preenchendo adequadamente as lacunas.

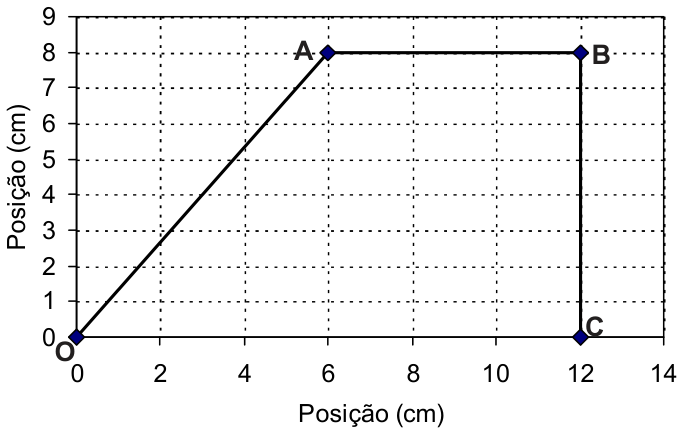

Entrando pelo portão O de um estádio, um torcedor executa uma trajetória, representada pelas linhas contínuas OABC, até alcançar a sua cadeira C. Considerando que, na figura, a escala seja 1:1.000, é correto afirmar que o torcedor percorreu uma distância de _________ e teve um deslocamento de

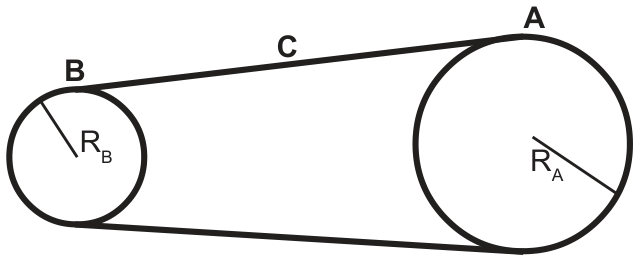

O acoplamento de engrenagens por correia C, como o que é encontrado nas bicicletas, pode ser esquematicamente representado por:

Considerando-se que a correia em movimento não deslize em relação às rodas A e B, enquanto elas giram, é correto afirmar que

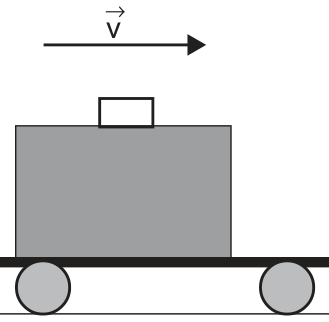

Em uma rodoviária, um funcionário joga uma mala de 20,0kg com velocidade horizontal de 4,00m/s, sobre um carrinho de 60,0kg, que estava parado. O carrinho pode mover-se livremente sem atrito; além disso, a resistência do ar é desprezada. Considerando que a mala escorrega sobre o carrinho e para, é correto afirmar que, nessa colisão entre a mala e o carrinho, o módulo da velocidade horizontal adquirida pelo sistema carrinho-mala é ____________ e a energia mecânica do sistema __________________.

→

As expressões que completam correta e respectivamente as lacunas são:

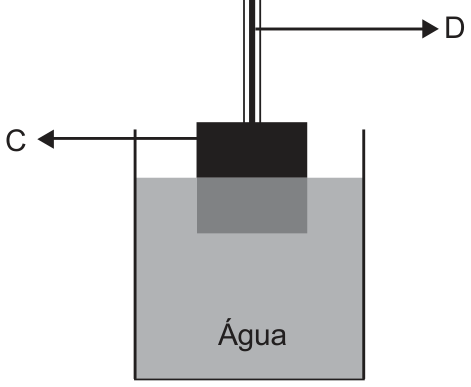

A figura a seguir representa um cubo C, em equilíbrio, suspenso por um dinamômetro D e com metade do seu volume imerso em água. O cubo tem volume de 6,4x10^-5m³ e peso de 1,72N.

Considere que a massa específica da água é 1,0x10³kg/m³, e que o módulo da aceleração da gravidade é 10m/s². Neste caso, a leitura do dinamômetro, em newtons, é:

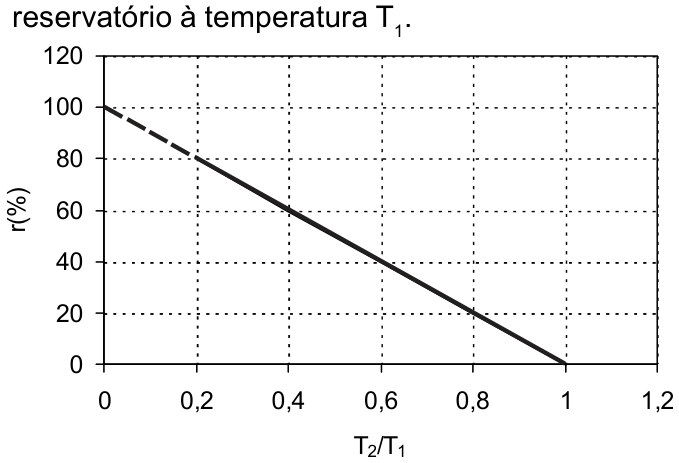

INSTRUÇÃO: Para responder à questão 5, considere o texto e o gráfico, o qual relaciona o rendimento de uma máquina de Carnot e a razão T₂/T₁ das temperaturas em que opera a máquina.

O ciclo de Carnot é um ciclo termodinâmico especial, pois uma máquina térmica que opera de acordo com este ciclo entre duas temperaturas T₁ e T₂, com T₁ maior do que T₂, obtém o máximo rendimento possível. O rendimento r de uma máquina térmica é definido como a razão entre o trabalho líquido que o fluido da máquina executa e o calor que absorve do reservatório à temperatura T₁.

Pode-se concluir, pelo gráfico e pelas leis da termodinâmica, que o rendimento da máquina de Carnot aumenta quando a razão T₂/T₁ diminui,

INSTRUÇÃO: Para responder à questão 6, leia as informações a seguir, e analise as afirmativas.

Pensando em tomar chimarrão, um gaúcho usa um ebulidor (ou resistência elétrica) para aquecer 1,0kg de água, de 30^oC até 80^oC. O ebulidor foi conectado a uma tensão de 100V. O processo de aquecimento acontece em 10 minutos. Considera-se que o calor específico da água é 4,2x10³ J/kg^oC.

Sobre o processo descrito acima, afirma-se:

I.A energia absorvida pela água no processo é de 2,1x10⁵J.

II.Desprezando quaisquer trocas de energia, a não ser as que ocorrem entre a água e o ebulidor, a potência elétrica requerida pelo ebulidor é de 2,1x10⁴W.

III.A resistência elétrica do ebulidor é maior do que 2,5x10¹Ω.

A(s) afirmativa(s) correta(s) é/são

Em relação às ondas sonoras, é correto afirmar:

INSTRUÇÃO: Resolver a questão 8 com base nas informações a seguir.

O efeito causado pela incidência da luz solar sobre um vidro, dando origem a um feixe colorido, é conhecido como dispersão da luz branca. Este fenômeno é resultado da refração da luz ao atravessar meios diferentes, no caso, do ar para o vidro. Na superfície de separação entre os dois meios, a luz sofre um desvio em relação à direção original de propagação desde que incida no vidro em uma direção diferente da direção normal à superfície.

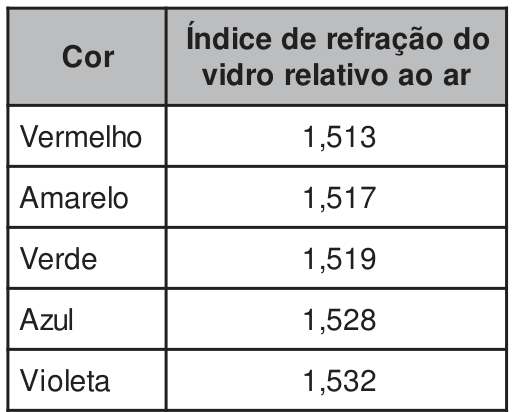

A tabela abaixo informa os índices de refração de um tipo de vidro para algumas das diferentes cores que compõem a luz branca.

Amole ar , 7

Az lu , 8

A partir das informações e da tabela apresentadas, em relação a um raio de luz branca proveniente do ar que incide no vidro, é correto afirmar que

INSTRUÇÃO: Resolver a questão 9 com base nas informações a seguir.

O músculo cardíaco sofre contrações periódicas, as quais geram pequenas diferenças de potencial, ou tensões elétricas, entre determinados pontos do corpo. A medida dessas tensões fornece importantes informações sobre o funcionamento do coração. Uma forma de realizar essas medidas é através de um instrumento denominado eletrocardiógrafo de fio. Esse instrumento é constituído de um ímã que produz um campo magnético intenso por onde passa um fio delgado e flexível. Durante o exame, eletrodos são posicionados em pontos específicos do corpo e conectados ao fio. Quando o músculo cardíaco se contrai, uma tensão surge entre esses eletrodos e uma corrente elétrica percorre o fio. Utilizando um modelo simplificado, o posicionamento do fio retilíneo no campo magnético uniforme do ímã do eletrocardiógrafo pode ser representado como indica a figura a seguir, perpendicularmente ao plano da página, e com o sentido da corrente saindo do plano da página.

fio

Com base nessas informações, pode-se dizer que, quando o músculo cardíacosecontrai,ofiosofreuma deflexão

INSTRUÇÃO: Para responder à questão 10, leia as informações a seguir.

A Física Médica é uma área da Física voltada ao estudo das aplicações da Física na Medicina. Estas aplicações incluem, entre outras, a obtenção de imagens do corpo que auxiliam no diagnóstico de doenças. Um dos equipamentos utilizados para obter essas imagens é o aparelho de raios X. A produção dos raios X ocorre no tubo de raios X, o qual consiste basicamente de uma ampola evacuada que contém dois terminais elétricos, um positivo e um negativo. Os elétrons liberados por um filamento no terminal negativo são acelerados em direção a um alvo metálico no terminal positivo por uma tensão aplicada entre esses terminais. Ao chegarem ao alvo, os elétrons são bruscamente freados e sua energia cinética é convertida em radiação infravermelha e raios X.

Em relação ao descrito acima, afirma-se:

I.A energia cinética adquirida pelos elétrons é diretamente proporcional à tensão aplicada entre os terminais positivo e negativo do tubo de raios X.

II.O trabalho realizado sobre os elétrons é inversamente proporcional ao campo elétrico existente no tubo de raios X.

III.Se toda a energia cinética de um determinado elétron for convertida em um único fóton de raios X, esse fóton terá uma frequência f igual a E/h, onde E é a energia cinética do elétron e h é a constante de Planck.

IV.Em relação ao espectro eletromagnético, a radiações produzidas (radiação infravermelha e raios X) têm frequências superiores às da luz visível.

Estão corretas apenas as afirmativas
