PUC-RS 2015.2 — Vestibular de Inverno — Questões de Física comentadas — Método TEF

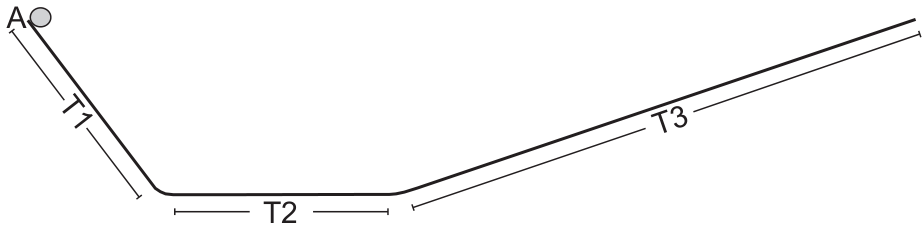

INSTRUÇÃO: Para responder às questões 1 e 2, considere as afirmativas referentes à figura e ao texto abaixo.

Na figura acima, está representada uma pista sem atrito, em um local onde a aceleração da gravidade é constante. Os trechos T1, T2 e T3 são retilíneos. A inclinação de T1 é maior do que a inclinação de T3, e o trecho T2 é horizontal. Um corpo é abandonado do repouso, a partir da posição A.

Com base nessas informações, afirma-se:

I. O movimento do corpo, no trecho T1, é uniforme.

II. No trecho T3, o corpo está em movimento com aceleração diferente de zero.

III. No trecho T2, a velocidade e a aceleração do corpo têm a mesma direção e o mesmo sentido.

Está/Estão correta(s) a(s) afirmativa(s)

INSTRUÇÃO: Para responder às questões 1 e 2, considere as afirmativas referentes à figura e ao texto abaixo.

Na figura acima, está representada uma pista sem atrito, em um local onde a aceleração da gravidade é constante. Os trechos T1, T2 e T3 são retilíneos. A inclinação de T1 é maior do que a inclinação de T3, e o trecho T2 é horizontal. Um corpo é abandonado do repouso, a partir da posição A.

Sobre as mesmas informações, afirma-se que a força resultante sobre o corpo

I. é nula no trecho T2.

II. mantém a sua direção e o seu sentido durante todo o movimento.

III. é maior em módulo no trecho T1 do que no trecho T3.

Está/Estão correta(s) a(s) afirmativa(s)

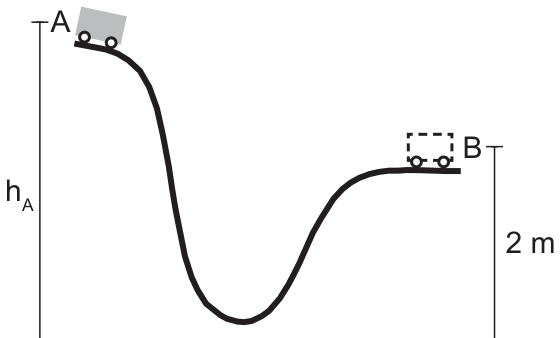

INSTRUÇÃO: Responder à questão 3 com base na figura abaixo, que representa o trecho de uma montanha-russa pelo qual se movimenta um carrinho com massa de 400 kg. A aceleração gravitacional local é de 10 m/s².

Partindo do repouso (ponto A), para que o carrinho passe pelo ponto B com velocidade de 10 m/s, desprezados todos os efeitos dissipativos durante o movimento, a altura h_A, em metros, deve ser igual a

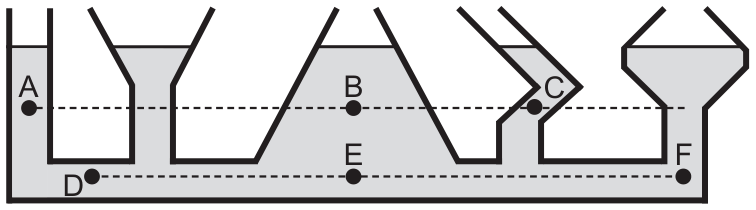

INSTRUÇÃO: Para responder à questão 4, analise a figura abaixo, que representa um recipiente com cinco ramos abertos à atmosfera, em um local onde a aceleração gravitacional é constante, e complete as lacunas do texto que segue. As linhas tracejadas, assim como o fundo do recipiente, são horizontais.

Considerando que o recipiente está em equilíbrio mecânico e contém um fluido de massa específica constante, afirma-se que a pressão exercida pelo fluido no _________ é _________ pressão exercida pelo fluido no _________.

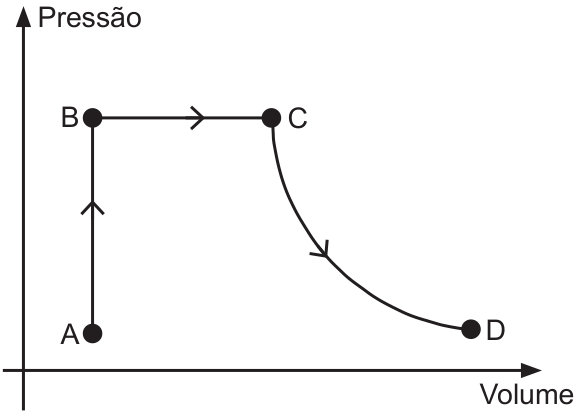

INSTRUÇÃO: Para responder à questão 5, analise a figura abaixo, que representa transformações termodinâmicas às quais um gás ideal está submetido, e complete as lacunas do texto que segue.

De acordo com o gráfico, a temperatura do gás no estado A é ________ do que a do estado B. A transformação BC é __________, e o trabalho envolvido na transformação CD é ________ do que zero.

Comparando as características ondulatórias da radiação ultravioleta e das micro-ondas, é correto afirmar que

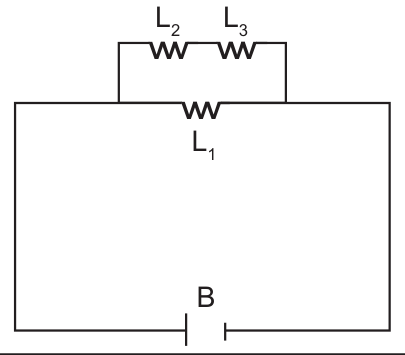

INSTRUÇÃO: Para responder à questão 7, considere o texto e a figura abaixo. No circuito abaixo, estão representadas três lâmpadas idênticas, L₁ L₂ e L₃, associadas por fios condutores ideais a uma bateria ideal B. Cada uma das lâmpadas dissipa, respectivamente, uma potência P₁, P₂ e P₃. L₂L₃

Sobre a potência elétrica dissipada pelas lâmpadas, é correto afirmar que:

INSTRUÇÃO: Para responder à questão 8, analise a situação em que diferentes raios luminosos emanam de um mesmo ponto de uma vela e sofrem refração ao passarem por uma lente.

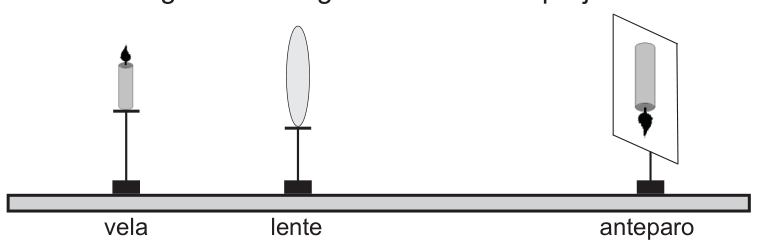

Montagem 1: A vela encontra-se posicionada entre o foco e o dobro da distância focal (ponto antiprincipal) de uma lente convergente. A imagem da vela está projetada no anteparo.

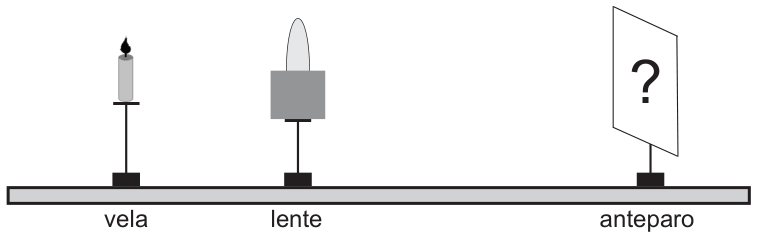

Montagem 2: A metade inferior da lente foi obstruída por uma placa opaca.

Na montagem 2, a imagem projetada no anteparo será:

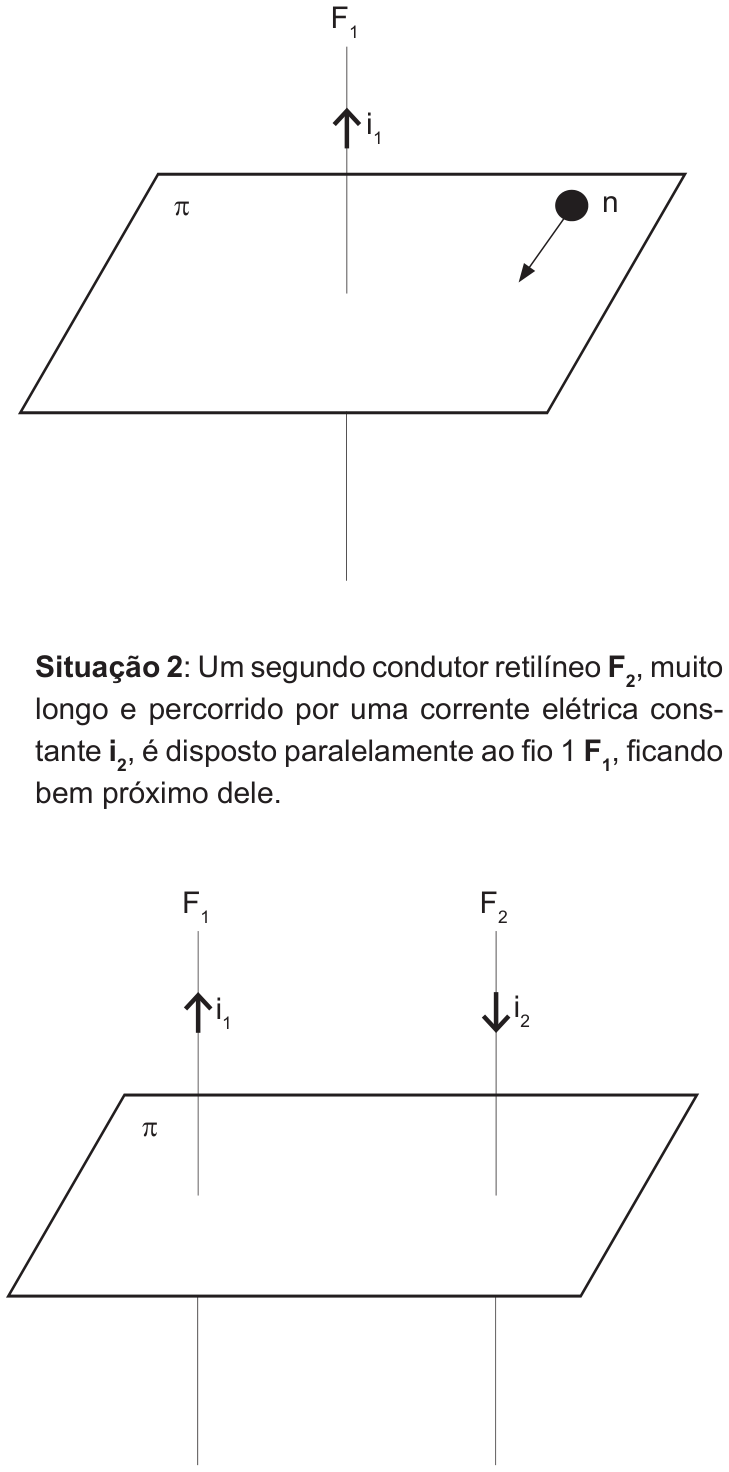

INSTRUÇÃO: Responder à questão 9 com base na informação e nas três situações a seguir apresentadas.

Um fi o retilíneo F₁ muito longo é percorrido por uma corrente elétrica de intensidade constante i₁. O condutor está disposto perpendicularmente ao plano π em três situações distintas:

Situação 1: Um nêutron se aproxima do fi o 1 F₁ com velocidade crescente em relação ao fi o.

F₁

Situação 2: Um segundo condutor retilíneo F₂, muito longo e percorrido por uma corrente elétrica constante i₂, é disposto paralelamente ao fi o 1 F₁, fi cando bem próximo dele.

F₁ F₂

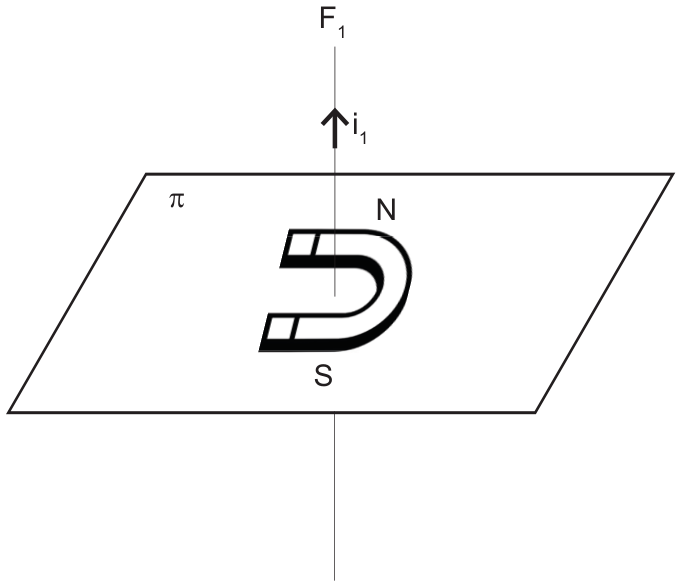

Situação 3: Um ímã em formato de U é disposto no plano π, envolvendo o fi o 1 F₁. F₁

Em qual(ais) situação(ões) atua uma força de origem magnética no fi o 1 F₁?

INSTRUÇÃO: Para responder à questão 10, associe os itens da coluna A às informações da coluna B.

Coluna A 1. Fissão Nuclear 2. Fusão Nuclear

Coluna B

( ) Processo cujos produtos são radioativos de longa duração.

( ) Processo de conversão de energia que ocorre no Sol.

( ) Processo de funcionamento da usina de Fukushima, onde, em 2011, houve um acidente nuclear.

A numeração correta, de cima para baixo, é
