PUC-RS 2017.1 — Vestibular de Verão — Questões de Física comentadas — Método TEF

INSTRUÇÃO: Para responder às questões 1 a 10, considere o campo gravitacional uniforme.

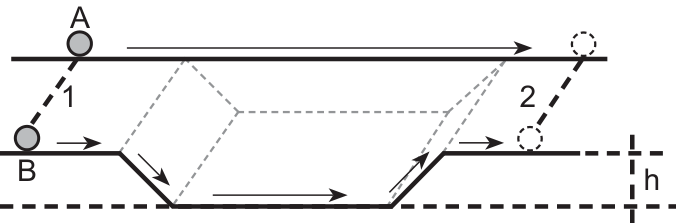

Na figura abaixo, são representadas, em perspectiva, duas esferas, A e B, que deslizam livres de quaisquer atritos sobre dois trilhos. Em um mesmo instante, as duas esferas passam pela posição (1) com velocidades iguais, medidas em relação a um mesmo referencial inercial. Ao passarem pela posição (2), qual será a relação entre os módulos das velocidades das esferas A e B e entre os intervalos de tempo necessários para elas percorrerem as distâncias entre (1) e (2)?

INSTRUÇÃO: Para responder às questões 1 a 10, considere o campo gravitacional uniforme.

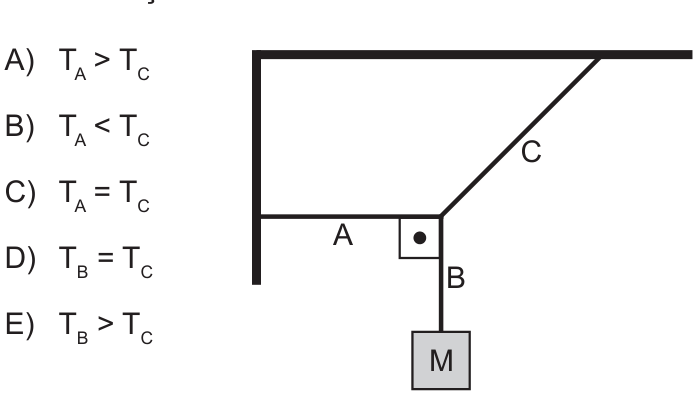

No sistema apresentado na figura abaixo, o bloco M está em equilíbrio mecânico em relação a um referencial inercial. Os três cabos, A, B e C, estão submetidos, cada um, a tensões respectivamente → →→ iguais a , e . Qual das alternativas abaixo T TT_C AB representa corretamente a relação entre os módulos dessas forças tensoras?

INSTRUÇÃO: Para responder às questões 1 a 10, considere o campo gravitacional uniforme.

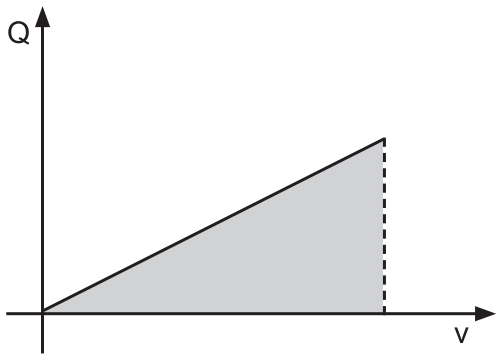

O gráfico abaixo representa a quantidade de movimento Q em função da velocidade v para uma partícula de massa m.

A área hachurada no gráfico é numericamente igual a qual grandeza física?

INSTRUÇÃO: Para responder às questões 1 a 10, considere o campo gravitacional uniforme.

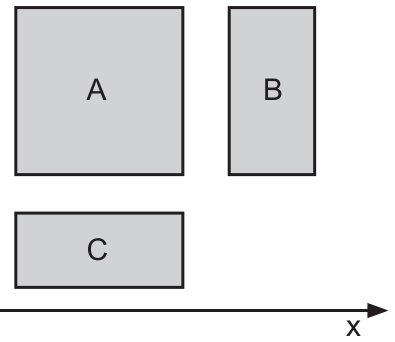

As três placas de um mesmo material metálico, A, B e C, representadas na figura abaixo são submetidas a um mesmo aumento na temperatura.

Assumindo que todas as placas inicialmente estejam em equilíbrio térmico entre si, o maior aumento na dimensão paralela ao eixo x e o maior aumento na área ocorrem, respectivamente, nas placas

INSTRUÇÃO: Para responder às questões 1 a 10, considere o campo gravitacional uniforme.

Em uma máquina térmica ideal que opere em ciclos, todos os processos termodinâmicos, além de reversíveis, não apresentariam dissipação de energia causada por possíveis efeitos dos atritos internos nos mecanismos ou turbulências no fluido operador da máquina. O ciclo de Carnot é um bom exemplo de processo termodinâmico idealizado, que apresentaria a maior eficiência possível na transformação de calor em trabalho útil. A eficiência para uma máquina de Carnot operando entre as temperaturas absolutas de 300 K e 900 K seria de aproximadamente _________, e a entropia do sistema ficaria _________ durante o processo.

INSTRUÇÃO: Para responder às questões 1 a 10, considere o campo gravitacional uniforme.

Em Física, os modelos utilizados na descrição dos fenômenos da refração e da reflexão servem para explicar o funcionamento de alguns instrumentos ópticos, tais como telescópios e microscópios.

Quando um feixe monocromático de luz refrata ao passar do ar (n_AR=1,00) para o interior de uma lâmina de vidro (n_vidro = 1,52), observa-se que a rapidez de propagação do feixe _________ e que a sua frequência _________. Parte dessa luz é refletida nesse processo. A rapidez da luz refletida será _________ que a da luz incidente na lâmina de vidro.

INSTRUÇÃO: Para responder às questões 1 a 10, considere o campo gravitacional uniforme.

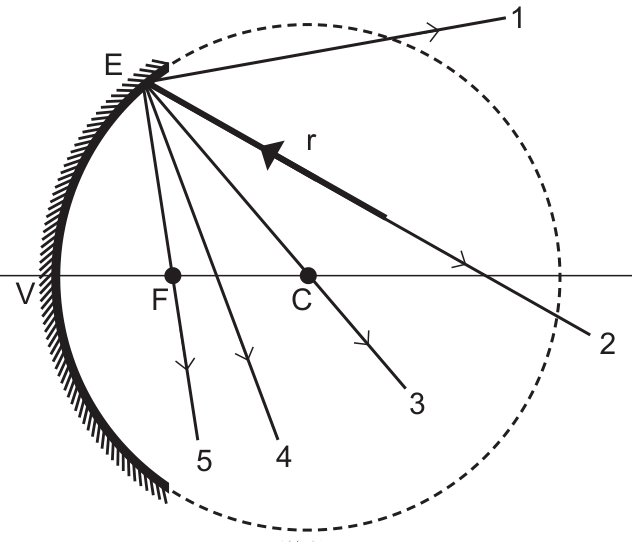

Na figura abaixo, ilustra-se um espelho esférico côncavo E e seus respectivos centro de curvatura (C), foco (F) e vértice (V). Um dos infinitos raios luminosos que incidem no espelho tem sua trajetória representada por r. As trajetórias de 1 a 5 se referem a possíveis caminhos seguidos pelo raio luminoso refletido no espelho.

O número que melhor representa a trajetória percorrida pelo raio r, após refletir no espelho E, é

INSTRUÇÃO: Para responder às questões 1 a 10, considere o campo gravitacional uniforme.

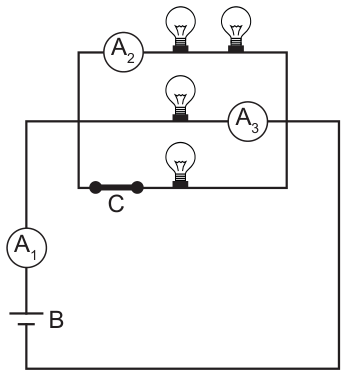

Na figura abaixo, estão representadas quatro lâmpadas idênticas associadas por fios condutores ideais a uma bateria ideal B. Uma chave interruptora C e três amperímetros ideais também fazem parte do circuito. Na figura, a chave interruptora está inicialmente fechada, e os amperímetros A₁, A₂ e A₃ medem intensidades de correntes elétricas, respectivamente, iguais a i₁, i₂ e i₃.

Quando a chave interruptora C é aberta, as leituras indicadas por A₁, A₂ e A₃ passam a ser, respectivamente,

INSTRUÇÃO: Para responder às questões 1 a 10, considere o campo gravitacional uniforme.

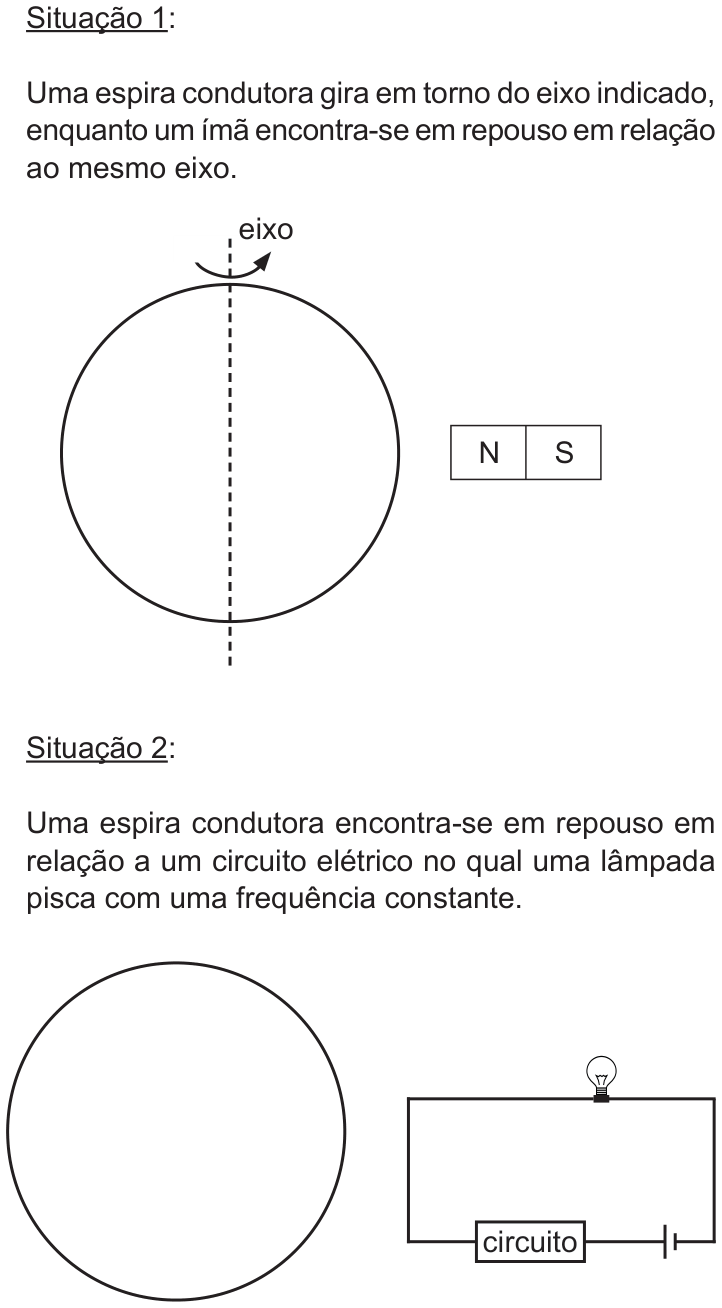

Sobre o fenômeno de indução eletromagnética, apresentam-se três situações:

Uma espira condutora gira em torno do eixo indicado, enquanto um ímã encontra-se em repouso em relação ao mesmo eixo.

Uma espira condutora encontra-se em repouso em relação a um circuito elétrico no qual uma lâmpada pisca com uma frequência constante.

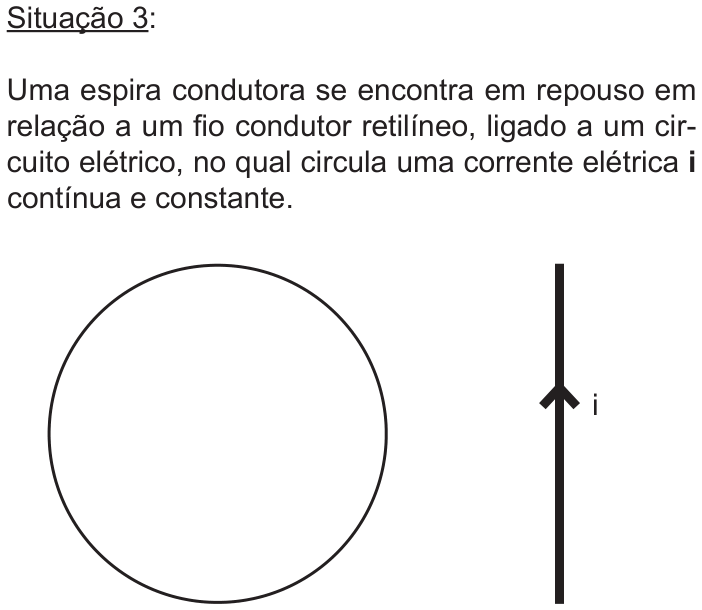

Uma espira condutora se encontra em repouso em relação a um fio condutor retilíneo, ligado a um circuito elétrico, no qual circula uma corrente elétricai contínua e constante.

Verifica-se uma corrente elétrica induzida na espira condutora na(s) situação(ões)

INSTRUÇÃO: Para responder às questões 1 a 10, considere o campo gravitacional uniforme.

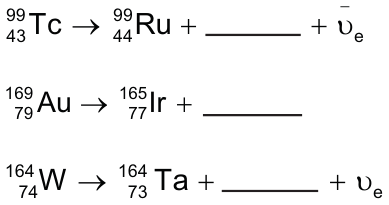

− + Utilize as partículas β(beta-mais), β(beta-menos) e α (alfa) para completar as lacunas dos decaimentos radioativos abaixo:

Au→Ir+ 169 165 79 77

Considerando que υ e υ são, respectivamente, ee as representações do anti-neutrino do elétron e do neutrino do elétron, o correto preenchimento das lacunas, de cima para baixo, é
