UFRGS · 2015 — Questões de Física comentadas — Método TEF

Em 2014, comemoraram-se os 50 anos do início da operação de trens de alta velocidade no Japão, os chamados trens-bala. Considere que um desses trens desloca-se com uma velocidade constante de 360 km/h sobre trilhos horizontais. Em um trilho paralelo, outro trem desloca-se também com velocidade constante de 360 km/h, porém em sentido contrário. Nesse caso, o módulo da velocidade relativa dos trens, em m/s, é igual a

Trens MAGLEV, que têm como princípio de funcionamento a suspensão eletromagnética, entrarão em operação comercial no Japão, nos próximos anos. Eles podem atingir velocidades superiores a 550 km/h. Considere que um trem, partindo do repouso e movendo-se sobre um trilho retilíneo, é uniformemente acelerado durante 2,5 minutos até atingir 540 km/h. Nessas condições, a aceleração do trem, em m/s², é

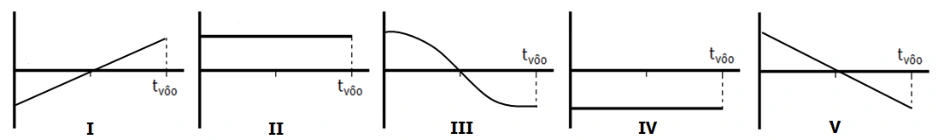

Em uma região onde a aceleração da gravidade tem módulo constante, um projétil é disparado a partir do solo, em uma direção que faz um ângulo α com a direção horizontal, conforme representado na figura abaixo. Assinale a opção que, desconsiderando a resistência do ar, indica os gráficos que melhor representam, respectivamente, o comportamento da componente horizontal e o da componente vertical, da velocidade do projétil, em função do tempo.

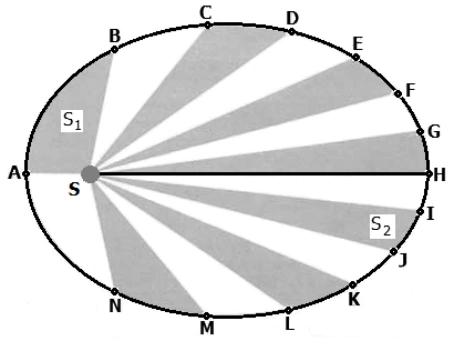

A elipse, na figura abaixo, representa a órbita de um planeta em torno de uma estrela S. Os pontos ao longo da elipse representam posições sucessivas do planeta, separadas por intervalos de tempo iguais. As regiões alternadamente coloridas representam as áreas varridas pelo raio da trajetória nesses intervalos de tempo. Na figura, em que as dimensões dos astros e o tamanho da órbita não estão em escala, o segmento de reta SH representa o raio focal do ponto H, de comprimento p. Considerando que a única força atuante no sistema estrela-planeta seja a força gravitacional, são feitas as seguintes afirmações. I - As áreas S1 e S2, varridas pelo raio da trajetória, são iguais. II - O período da órbita é proporcional a $\sqrt{p^3}$ . III - As velocidades tangenciais do planeta nos pontos A e H, V A e VH, são tais que V A > V H. Quais estão corretas?

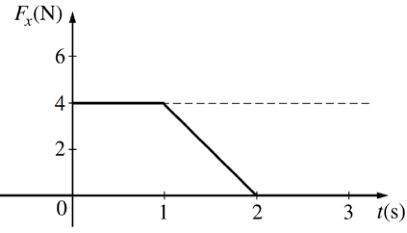

Um bloco de massa 1 kg move-se retilineamente com velocidade de módulo constante igual a 3 m/s, sobre uma superfície horizontal sem atrito. A partir de dado instante, o bloco recebe o impulso de uma força externa aplicada na mesma direção e sentido de seu movimento. A intensidade dessa força, em função do tempo, é dada pelo gráfico abaixo. A partir desse gráfico, pode-se afirmar que o módulo da velocidade do bloco após o impulso recebido é, em m/s, de

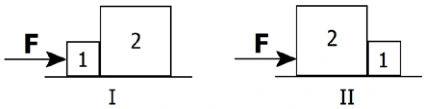

Dois blocos, 1 e 2, são arranjados de duas maneiras distintas e empurrados sobre uma superfície sem atrito, por uma mesma força horizontal F. As situações estão representadas nas figuras I e II abaixo. Considerando que a massa do bloco 1 é m1 e que a massa do bloco 2 é m2 = 3 m1, a opção que indica corretamente a intensidade da força que atua entre os blocos, nas situações I e II, é, respectivamente,

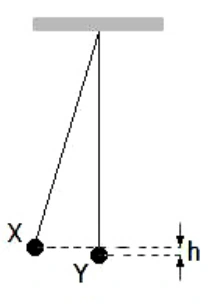

Dois pêndulos simples, X e Y, de massas iguais a 100 g e hastes de massa desprezível, encontram-se no campo gravitacional terrestre. Y está em repouso quando X é liberado de uma altura h = 0,2 m em relação a ele. Considere g = 10 m/s². Após a colisão, X e Y passam a mover-se juntos, formando um único pêndulo de massa 200 g. Se v é a velocidade do pêndulo X no instante da colisão, o módulo da velocidade do pêndulo de massa 200 g, imediatamente após a colisão, é

Dois pêndulos simples, X e Y, de massas iguais a 100 g e hastes de massa desprezível, encontram-se no campo gravitacional terrestre. Y está em repouso quando X é liberado de uma altura h = 0,2 m em relação a ele. Considere g = 10 m/s². Qual foi o trabalho realizado pelo campo gravitacional sobre o pêndulo X, desde que foi liberado até o instante da colisão?

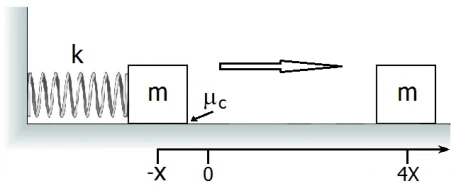

Observe o sistema formado por um bloco de massa m comprimindo uma mola de constante k, representado na figura abaixo. Considere a mola como sem massa e o coeficiente de atrito cinético entre o bloco e a superfície igual a μc . Qual deve ser a compressão X da mola para que o bloco deslize sem rolar sobre a superfície horizontal e pare no ponto distante 4X da posição de equilíbrio da mola?

Assinale a alternativa que preenche corretamente as lacunas do enunciado abaixo, na ordem em que aparecem. Dois objetos, R e S, cujos volumes são iguais, são feitos do mesmo material. R tem a forma cúbica e S a forma esférica. Se R é maciço e S é oco, seus respectivos pesos PR e PS são tais que ......... . Quando mantidos totalmente submersos em água, a força de empuxo ER exercida sobre R é ........ força de empuxo ES exercida sobre S.

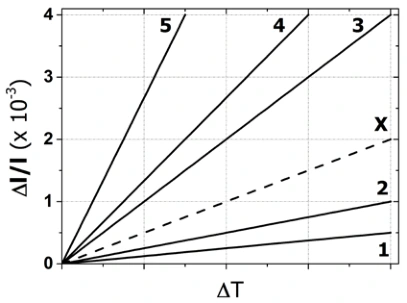

Duas barras metálicas, X e Y, de mesmo comprimento (l) em temperatura ambiente T0, são aquecidas uniformemente até uma temperatura T. Os materiais das barras têm coeficientes de dilatação linear, respectivamente αX e αY, que são positivos e podem ser considerados constantes no intervalo de temperatura ∆T=T – T0. Na figura abaixo, a reta tracejada X representa o acréscimo relativo ∆l/l no comprimento da barra X, em função da variação da temperatura. Sabendo que αY=2αX, assinale a alternativa que indica a reta que melhor representa o acréscimo ∆l/l no comprimento da barra Y, em função da variação da temperatura.

Na figura abaixo, EH2 e EO2 e VH2 e VO2 são, respectivamente, as energias cinéticas médias e as velocidades médias das moléculas de uma amostra de gás H2 e de outra, de gás O2, ambas em temperatura de 27 ºC. Gás Temperatura (ºC) Energia cinética média Velocidade média H2 27 EH2 VH2 O2 27 EO2 VO2 Assinale a alternativa que relaciona corretamente os valores das energias cinéticas médias e das velocidades médias das moléculas de H2 e de O2.

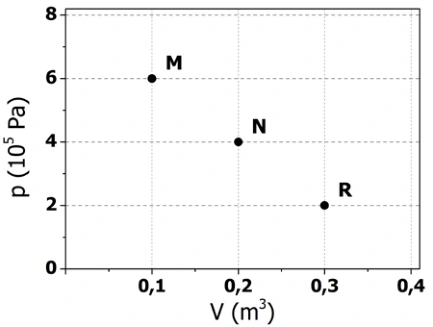

A figura abaixo apresenta um diagrama Pressão x Volume. Nele, os pontos M, N e R representam três estados de uma mesma amostra de gás ideal. Assinale a alternativa que indica corretamente a relação entre as temperaturas absolutas TM, TN e TR dos respectivos estados M, N e R.

Sob condições de pressão constante, certa quantidade de calor Q, fornecida a um gás ideal monoatômico, eleva sua temperatura em ∆T. Quanto calor seria necessário, em termos de Q, para produzir a mesma elevação de temperatura ∆T, se o gás fosse mantido em volume constante?

Em uma aula de Física, foram utilizadas duas esferas metálicas idênticas, X e Y: X está suspensa por um fio isolante na forma de um pêndulo e Y fixa sobre um suporte isolante, conforme representado na figura abaixo. As esferas encontram-se inicialmente afastadas, estando X positivamente carregada e Y eletricamente neutra. Considere a descrição, abaixo, de dois procedimentos simples para demonstrar possíveis processos de eletrização e, em seguida, assinale a alternativa que preenche corretamente as lacunas dos enunciados, na ordem em que aparecem. I - A esfera Y é aproximada de X, sem que elas se toquem. Nesse caso, verifica-se experimentalmente que a esfera X é ........ pela esfera Y. II - A esfera Y é aproximada de X, sem que elas se toquem. Enquanto mantida nessa posição, faz-se uma ligação da esfera Y com a terra, usando um fio condutor. Ainda nessa posição próxima de X, interrompe-se o contato de Y com a terra e, então, afasta-se novamente Y de X. Nesse caso, a esfera Y fica ........ .

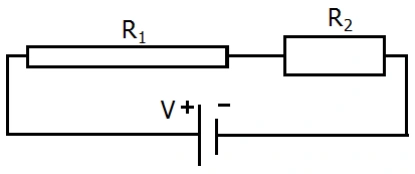

No circuito esquematizado abaixo, R1 e R2 são resistores com a mesma resistividade ρ. R1 tem comprimento 2L e seção transversal A, e R2 tem comprimento L e seção transversal 2A. Nessa situação, a corrente elétrica que percorre o circuito é

Partículas α, β e γ são emitidas por uma fonte radioativa e penetram em uma região do espaço onde existe um campo magnético uniforme. As trajetórias são coplanares com o plano desta página e estão representadas na figura que segue. Assinale a alternativa que preenche corretamente a lacuna do enunciado abaixo. A julgar pelas trajetórias representadas na figura acima, o campo magnético ........ plano da figura.

Dois campos, um elétrico e outro magnético, antiparalelos, coexistem em certa região do espaço. Uma partícula eletricamente carregada é liberada, a partir do repouso, em um ponto qualquer dessa região. Assinale a alternativa que indica a trajetória que a partícula descreve.

Um campo magnético uniforme B atravessa perpendicularmente o plano do circuito representado abaixo, direcionado para fora desta página. O fluxo desse campo através do circuito aumenta à taxa de 1 Wb/s. Nessa situação, a leitura do amperímetro A apresenta, em ampères,

Na figura abaixo, um raio luminoso i, propagando-se no ar, incide radialmente sobre uma placa semicircular de vidro. Assinale a alternativa que melhor representa a trajetória dos raios r1 e r2 refratados, respectivamente, no vidro e no ar.

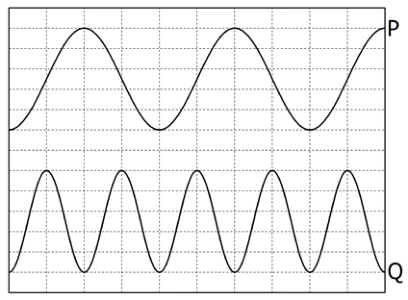

Na figura abaixo, estão representadas duas ondas transversais P e Q, em um dado instante de tempo. Considere que as velocidades de propagação das ondas são iguais. Sobre essa representação das ondas P e Q, são feitas as seguintes afirmações. I - A onda P tem o dobro da amplitude da onda Q. II - A onda P tem o dobro do comprimento de onda da onda Q. III - A onda P tem o dobro da frequência da onda Q. Quais estão corretas?

Assinale a alternativa que preenche corretamente as lacunas do enunciado abaixo, na ordem em que aparecem. A luz é uma onda eletromagnética formada por campos elétricos e magnéticos que variam no tempo e no espaço e que, no vácuo, são ........ entre si. Em um feixe de luz polarizada, a direção da polarização é definida como a direção ........ da onda.

Assinale a alternativa que preenche corretamente as lacunas do enunciado abaixo, na ordem em que aparecem. A incidência de radiação eletromagnética sobre uma superfície metálica pode arrancar elétrons dessa superfície. O fenômeno é conhecido como ........ e só pode ser explicado satisfatoriamente invocando a natureza ........ da luz.

O físico francês Louis de Broglie (1892-1987), em analogia ao comportamento dual onda-partícula da luz, atribuiu propriedades ondulatórias à matéria. Sendo a constante de Planck h = 6,6x10-34 J.s, o comprimento de onda de Broglie para um elétron (massa m = 9x10-31 kg) com velocidade de módulo v = 2,2x106 m/s é, aproximadamente,

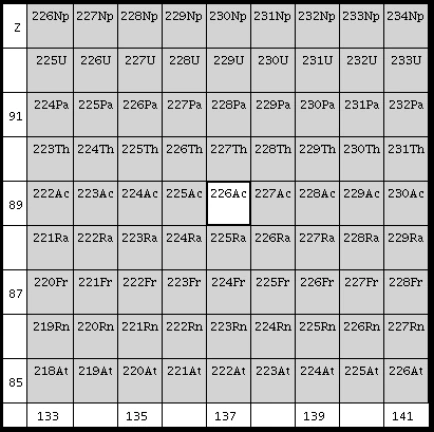

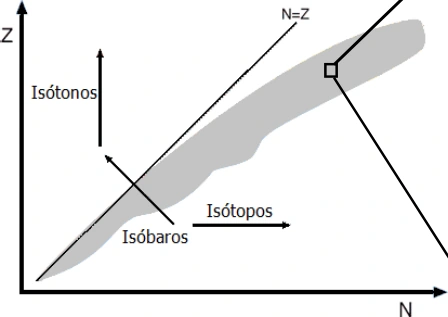

Considere as figuras abaixo. Nuclídeo é um átomo de um elemento X, identificado por um número atômico Z e por um número de massa A: $^A_ZX$ . A carta de nuclídeos é uma construção gráfica que organiza todos os nuclídeos existentes, estáveis e instáveis, em função dos números atômicos Z e de nêutrons N que eles apresentam. A distribuição dos nuclídeos está representada pela região cinza da Figura 1 acima. Nessa construção, isóbaros, isótopos e isótonos são facilmente identificados, assim como os produtos de decaimentos radioativos. A Figura 2, excerto da Figura 1, destaca o nuclídeo $^{226}_{89}\mathrm{Ac}$ , que decai principalmente por emissão de partículas α e por emissão de elétrons. Usando a Figura 2, podem-se identificar os produtos desses dois tipos de decaimento como, respectivamente,
