Vestibular Unificado FGV 2022 · 1º semestre de 2022 · Física: Q16–Q30.

Q16
Mecânica — Cinemática — Lançamento vertical

Uma pedra foi arremessada verticalmente para cima, a partir do solo, e permaneceu no ar por ${4\text{ s}}$ até regredir ao solo. Desprezando a resistência do ar e adotando $g={10\text{ m/s}^2}$, a altura máxima atingida por essa pedra foi

A)
${5\text{ m}}$.
B)
${10\text{ m}}$.
C)
${15\text{ m}}$.
D)
${20\text{ m}}$.
E)
${25\text{ m}}$.

Gabarito oficial FGV após recursos — FGV 2022

D
Resolução comentada

Sem resistência do ar, subida e descida duram o mesmo tempo:

$$t_{sub}=\frac{4}{2}=2\text{ s}$$

A altura máxima é a distância percorrida na queda livre de $2\text{ s}$ (ou na subida, até parar):

$$h=\frac{g\,t_{sub}^2}{2}=\frac{10\cdot2^2}{2}=20\text{ m}$$

Q17
Mecânica — Dinâmica — Atrito estático entre caixas empilhadas

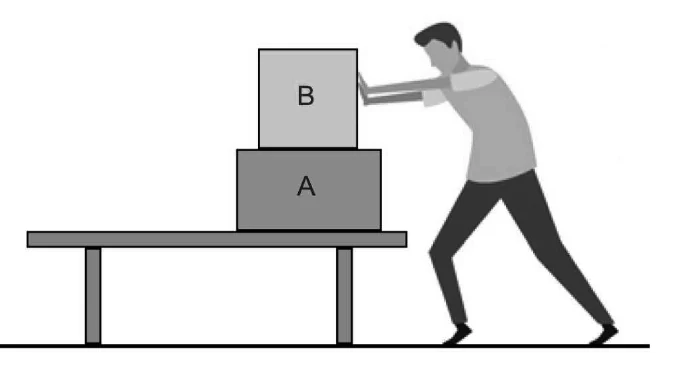

Pessoa empurrando horizontalmente a caixa B, apoiada sobre a caixa A, que está sobre uma mesa.

Uma caixa A de massa $m_A={40\text{ kg}}$ está apoiada sobre uma mesa plana e horizontal e, sobre ela, está apoiada uma outra caixa B de massa $m_B={20\text{ kg}}$, de modo que as superfícies em contato dessas caixas sejam paralelas à mesa. Uma pessoa empurra a caixa B exercendo sobre ela uma força horizontal e constante, conforme a figura.

Sabe-se que entre as superfícies das caixas A e B existe um coeficiente de atrito estático de valor ${0{,}4}$ e que o atrito entre as superfícies da caixa A e da mesa pode ser desprezado. Adotando $g={10\text{ m/s}^2}$, a maior intensidade da força que pode ser aplicada sobre a caixa B para que ela não se mova em relação à caixa A é

A)
${80\text{ N}}$.
B)
${100\text{ N}}$.
C)
${120\text{ N}}$.
D)
${160\text{ N}}$.
E)
${200\text{ N}}$.

Gabarito oficial FGV após recursos — FGV 2022

C
Resolução comentada

Para B não deslizar sobre A, as duas caixas têm a mesma aceleração $a$. A única força horizontal sobre A é o atrito $f$ exercido por B, no limite:

$$f_{max}=\mu\,m_B\,g=0{,}4\cdot20\cdot10=80\text{ N}$$

Segunda lei para A:

$$f_{max}=m_A\,a\Rightarrow a=\frac{80}{40}=2\text{ m/s}^2$$

Para o conjunto (sem atrito com a mesa):

$$F=(m_A+m_B)\,a=60\cdot2=120\text{ N}$$

Q18
Mecânica — Energia — Pêndulo com pino e laço completo

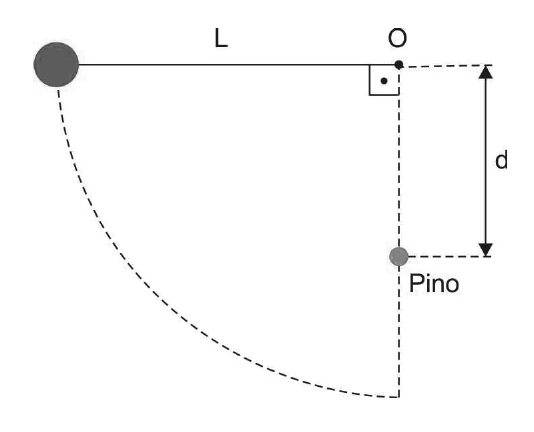

Esfera presa a um fio de comprimento L, na horizontal, partindo do ponto O; um pino fica a uma distância d abaixo de O, sobre a vertical.

Um pêndulo é constituído por uma pequena esfera presa a um fio ideal de comprimento $L$, fixo em um ponto $O$. Essa esfera é abandonada de uma posição em que o fio está esticado horizontalmente, conforme a figura.

Perpendicularmente ao plano em que a esfera oscila e a uma distância $d$ do ponto $O$, existe um pino de modo que, quando o fio atinge a posição vertical, a esfera passa a girar em torno dele, em movimento circular. Desprezando a resistência do ar, o menor valor de $d$ para que a esfera descreva uma circunferência completa em torno do pino é

A)
$\dfrac{3L}{5}$
B)
$\dfrac{2L}{3}$
C)
$\dfrac{3L}{4}$
D)
$\dfrac{4L}{5}$
E)
$\dfrac{5L}{6}$

Gabarito oficial FGV após recursos — FGV 2022

A
Resolução comentada

Após o fio atingir a vertical, a esfera descreve uma circunferência de raio:

$$r=L-d$$

Na base, a esfera desceu a altura $L$ a partir do repouso:

$$v_b^2=2gL$$

No ponto mais alto, a altura é $2r$ acima da base:

$$v_t^2=v_b^2-2g(2r)=2gL-4gr$$

No limite do laço completo, o peso é a própria resultante centrípeta ($T=0$):

$$v_t^2=g\,r$$

$$2gL-4gr=gr\Rightarrow r=\frac{2L}{5}$$

$$L-d=\frac{2L}{5}\Rightarrow d=\frac{3L}{5}$$

Q19
Mecânica — Gravitação — Campo gravitacional na superfície

Exoplaneta é um planeta situado fora do Sistema Solar, ou seja, que orbita uma estrela que não seja o Sol. Hoje, já são conhecidos milhares de exoplanetas de diferentes tamanhos e composições químicas, desde pequenos maciços e rochosos, até gigantes compostos predominantemente de gás.

Considere um hipotético exoplaneta esférico cujo raio corresponda a ${60\%}$ do raio da Terra. Para que a intensidade do campo gravitacional criado por esse exoplaneta em sua superfície fosse igual à intensidade do campo gravitacional criado pela Terra em sua superfície, ele deveria ter uma massa, comparada à massa da Terra,

A)
${64\%}$ menor.
B)
${36\%}$ maior.
C)
${60\%}$ menor.
D)
${36\%}$ menor.
E)
${64\%}$ maior.

Gabarito oficial FGV após recursos — FGV 2022

A
Resolução comentada

O campo gravitacional na superfície é:

$$g=\frac{GM}{R^2}$$

Igualando o exoplaneta ($R_e=0{,}6R$) à Terra:

$$\frac{GM_e}{(0{,}6R)^2}=\frac{GM}{R^2}$$

$$M_e=0{,}36\,M$$

A massa do exoplaneta é $36\%$ da massa da Terra, isto é, $64\%$ menor.

Q20
Mecânica — Quantidade de movimento — Carrinhos e mola

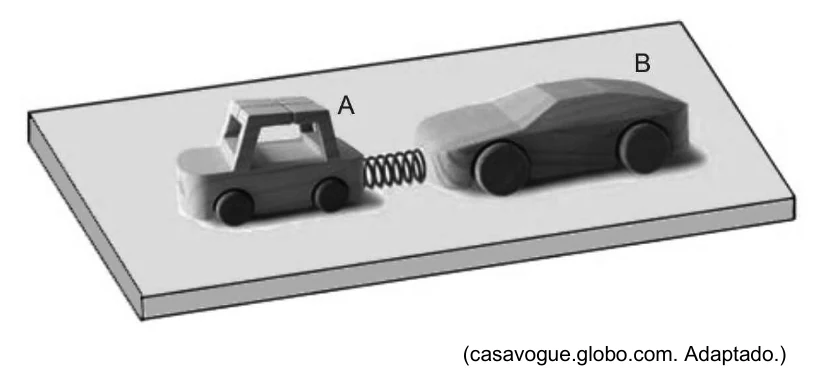

Carrinhos A e B sobre uma mesa, separados por uma mola comprimida.

Um brinquedo é constituído por dois carrinhos, A e B, e uma mola ideal. Inicialmente, o brinquedo está em repouso, apoiado sobre uma mesa plana e horizontal, com a mola comprimida e travada, armazenando ${120\text{ J}}$ de energia potencial. Sabe-se que a massa do carrinho B é o dobro da massa do carrinho A.

Quando a mola é destravada, os carrinhos são empurrados por ela. Desprezando os atritos, depois de perderem contato com a mola, os carrinhos A e B terão, respectivamente, energias cinéticas iguais a

A)
${40\text{ J}}$ e ${80\text{ J}}$.
B)
${60\text{ J}}$ e ${60\text{ J}}$.
C)
${80\text{ J}}$ e ${40\text{ J}}$.
D)
${90\text{ J}}$ e ${30\text{ J}}$.
E)
${100\text{ J}}$ e ${20\text{ J}}$.

Gabarito oficial FGV após recursos — FGV 2022

C
Resolução comentada

O sistema parte do repouso, logo as quantidades de movimento dos carrinhos são iguais em módulo:

$$p_A=p_B=p$$

Como $E_c=\dfrac{p^2}{2m}$ e $m_B=2m_A$:

$$\frac{E_A}{E_B}=\frac{m_B}{m_A}=2$$

A energia potencial da mola se converte inteiramente em cinética:

$$E_A+E_B=120\text{ J}\Rightarrow E_A=80\text{ J},\ E_B=40\text{ J}$$

Q21
Mecânica — Hidrostática — Empuxo e flutuação

Uma prancha de isopor, com a forma de um paralelepípedo reto retângulo e volume ${3{,}0\cdot10^{4}\text{ cm}^3}$, está flutuando na água, cuja massa específica é ${1{,}0\text{ g/cm}^3}$. Considerando desprezível a massa da prancha, o número de tijolos de massa ${1{,}5\text{ kg}}$ que se pode colocar sobre a superfície superior da prancha para que essa superfície coincida com o nível da superfície da água é

A)
${2}$.
B)
${5}$.
C)
${10}$.
D)
${15}$.
E)
${20}$.

Gabarito oficial FGV após recursos — FGV 2022

Anulada
Resolução comentada

Questão anulada pela FGV após recursos. O documento oficial informa que todas as alternativas serão computadas como corretas. O cálculo abaixo é uma análise física do modelo descrito; não substitui a anulação nem atribui uma alternativa correta à questão.

Com a superfície superior no nível da água, a prancha está totalmente submersa e o empuxo é máximo. O volume de água deslocado tem massa:

$$m_{água}=\mu\,V=1{,}0\cdot3{,}0\cdot10^{4}=30\,000\text{ g}=30\text{ kg}$$

O empuxo equilibra o peso dos tijolos (massa da prancha desprezível), isto é, a massa de tijolos é igual à massa de água deslocada:

$$N\cdot1{,}5=30$$

$$N=20$$

Q22
Termologia — Calorimetria — Equilíbrio térmico com fusão do gelo

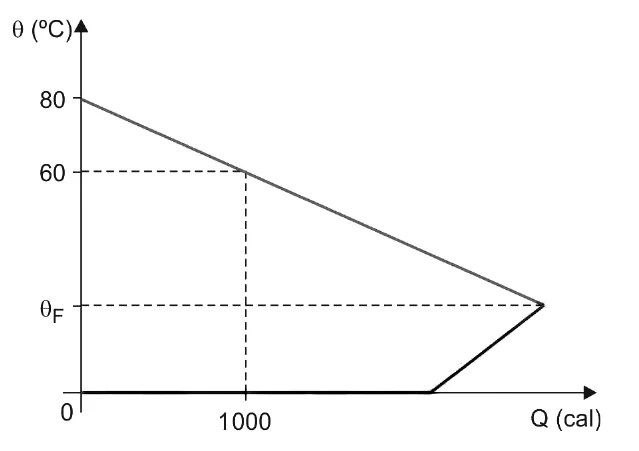

Gráfico da temperatura em função do calor trocado: o metal esfria de 80 °C até θF, passando por 60 °C quando Q = 1000 cal; o gelo funde a 0 °C e a água aquece até θF.

Dentro de um calorímetro ideal, no nível do mar, foram colocados ${30\text{ g}}$ de gelo inicialmente a ${0\,{}^{\circ}\text{C}}$ e ${500\text{ g}}$ de determinado metal, inicialmente no estado sólido, a ${80\,{}^{\circ}\text{C}}$. O gráfico mostra, fora de escala, como variaram as temperaturas dessas substâncias em função do calor trocado por elas, até o sistema atingir o equilíbrio térmico a uma temperatura final $\theta_F$.

Sendo ${1\text{ cal/(g}\cdot{}^{\circ}\text{C)}}$ o calor específico da água líquida e ${80\text{ cal/g}}$ o calor latente de fusão do gelo, a temperatura $\theta_F$ foi de

A)
${10\,{}^{\circ}\text{C}}$.
B)
${20\,{}^{\circ}\text{C}}$.
C)
${30\,{}^{\circ}\text{C}}$.
D)
${40\,{}^{\circ}\text{C}}$.
E)
${50\,{}^{\circ}\text{C}}$.

Gabarito oficial FGV após recursos — FGV 2022

B
Resolução comentada

Do gráfico, o metal cede $1000\text{ cal}$ ao esfriar de $80\,{}^{\circ}\text{C}$ a $60\,{}^{\circ}\text{C}$:

$$1000=500\cdot c\cdot(80-60)\Rightarrow c=0{,}1\text{ cal/g}\cdot{}^{\circ}\text{C}$$

O gelo precisa de calor para fundir e depois aquecer a água até $\theta_F$:

$$Q_{gelo}=30\cdot80+30\cdot1\cdot\theta_F=2400+30\,\theta_F$$

O metal cede:

$$Q_{metal}=500\cdot0{,}1\cdot(80-\theta_F)=50\,(80-\theta_F)$$

No calorímetro ideal, o calor cedido é igual ao absorvido:

$$4000-50\,\theta_F=2400+30\,\theta_F$$

$$80\,\theta_F=1600\Rightarrow\theta_F=20\,{}^{\circ}\text{C}$$

Q23
Termologia — Gases — Transferência entre recipientes

Determinada quantidade de gás ideal, armazenada em um recipiente sob pressão de ${4\text{ atm}}$, foi transferida para outro recipiente com volume maior. Porém, durante o processo de transferência, ${20\%}$ da massa total desse gás escapou para a atmosfera e se perdeu, enquanto a massa restante foi armazenada no novo recipiente, onde permaneceu sob pressão de ${2\text{ atm}}$. Considerando que as paredes dos dois recipientes sejam isolantes e sabendo que a temperatura da porção do gás restante permaneceu igual à temperatura da porção total inicial, o volume do novo recipiente, em relação ao volume do recipiente inicial, é maior em

A)
${20\%}$.
B)
${30\%}$.
C)
${40\%}$.
D)
${50\%}$.
E)
${60\%}$.

Gabarito oficial FGV após recursos — FGV 2022

E
Resolução comentada

Estado inicial: $P_1V_1=nRT$, com $P_1=4\text{ atm}$. Estado final, com $80\%$ da quantidade de gás e mesma temperatura:

$$P_2V_2=0{,}8\,nRT$$

Dividindo as duas equações:

$$\frac{2\,V_2}{4\,V_1}=0{,}8$$

$$V_2=1{,}6\,V_1$$

O novo recipiente é $60\%$ maior que o inicial.

Q24
Óptica — Espelhos esféricos — Espelho côncavo e imagem direita

Uma aplicação dos espelhos esféricos no nosso cotidiano é o espelho odontológico, utilizado por dentistas para ver regiões de difícil acesso da boca e detalhes dos dentes de seus pacientes.

Com a intenção de ver uma imagem ampliada e sem inversão de um dente, um dentista deve posicionar um espelho esférico côncavo de raio de curvatura $R$ a uma distância $d$ desse dente, tal que

A)
$d=\dfrac{R}{2}$
B)
$d<\dfrac{R}{2}$
C)
$d=R$
D)
$\dfrac{R}{2}<d<R$
E)
$d>R$

Gabarito oficial FGV após recursos — FGV 2022

B
Resolução comentada

O foco do espelho côncavo está a $f=\dfrac{R}{2}$ do vértice.

Imagem direita (virtual) e ampliada só ocorre com o objeto entre o foco e o vértice:

$$d<\frac{R}{2}$$

Para $d=\dfrac R2$ não há imagem definida; para $d>\dfrac R2$ a imagem é real e invertida.

Q25
Óptica — Refração — Profundidade aparente em piscina

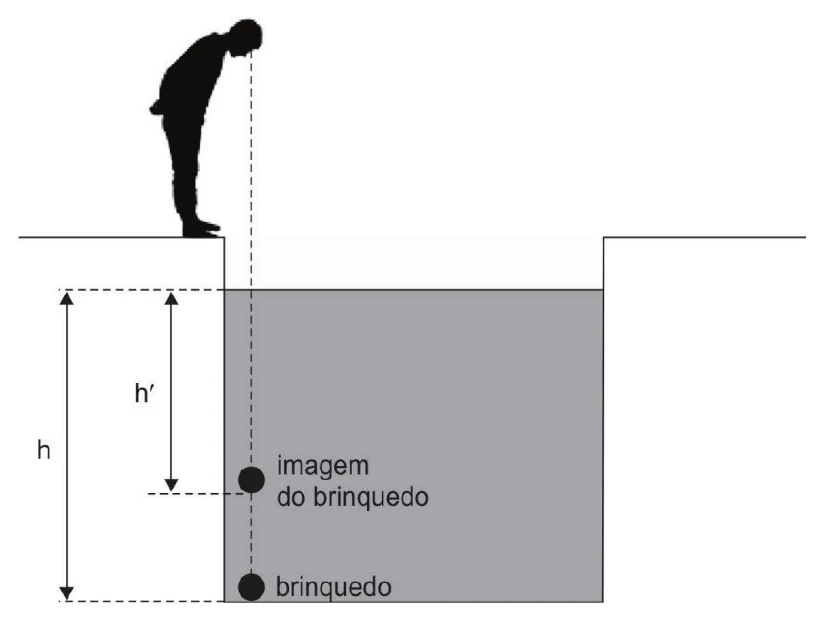

Garoto à beira de uma piscina; o brinquedo no fundo (profundidade real h) é visto como uma imagem a uma profundidade aparente h′, menor que h.

Para observar um brinquedo caído dentro de uma piscina, um garoto se aproxima da borda de modo que, ao olhar para dentro da água, vê a imagem do brinquedo de uma posição pouco inclinada em relação à vertical que passa por ele. Dessa posição, o garoto percebe que, de seu ponto de vista, a profundidade aparente do brinquedo ($h^\prime$) é menor do que a profundidade real ($h$).

Adotando $n_{Ar}={1}$, o valor aproximado do índice de refração absoluto da água da piscina é

A)
$\dfrac{2\cdot h}{h^\prime}$
B)
$\dfrac{\sqrt2\cdot h}{h^\prime}$
C)
$\dfrac{h^\prime}{h}$
D)
$\dfrac{\sqrt2\cdot h^\prime}{2\cdot h}$
E)
$\dfrac{h}{h^\prime}$

Gabarito oficial FGV após recursos — FGV 2022

E
Resolução comentada

Para observação quase vertical (aproximação paraxial), vale a relação do dioptro plano:

$$\frac{h^\prime}{h}=\frac{n_{ar}}{n_{água}}$$

Com $n_{ar}=1$:

$$n_{água}=\frac{h}{h^\prime}$$

Q26
Ondas — Acústica — Efeito Doppler

O diretor de prova de uma corrida de F1 está parado ao lado da pista de um autódromo, quando um carro se aproxima dele, em alta velocidade, para receber a bandeirada de chegada.

Devido ao efeito Doppler, quanto ao som do motor do carro percebido pelo diretor de prova e pelo piloto do carro, nessa aproximação, pode-se afirmar que

A)
o diretor de prova e o piloto percebem sons de mesma frequência, mas de diferentes comprimentos de onda.
B)
o som percebido pelo diretor de prova se propaga mais rápido pelo ar do que o percebido pelo piloto.
C)
o diretor de prova e o piloto percebem sons de mesmo comprimento de onda, mas de diferentes frequências.
D)
o diretor de prova percebe um som cuja altura é maior do que a do som percebido pelo piloto.
E)
o som percebido pelo piloto é mais agudo do que o percebido pelo diretor de prova.

Gabarito oficial FGV após recursos — FGV 2022

D
Resolução comentada

O piloto está junto à fonte, e percebe a frequência emitida pelo motor.

Para o diretor de prova, parado, a fonte se aproxima: as frentes de onda ficam mais próximas e o comprimento de onda diminui, enquanto a velocidade do som no ar permanece a mesma. Logo, a frequência percebida aumenta.

Maior frequência corresponde a maior altura (som mais agudo): o diretor percebe um som de altura maior que a percebida pelo piloto.

Q27
Eletricidade — Eletrostática — Campo de esfera oca eletrizada

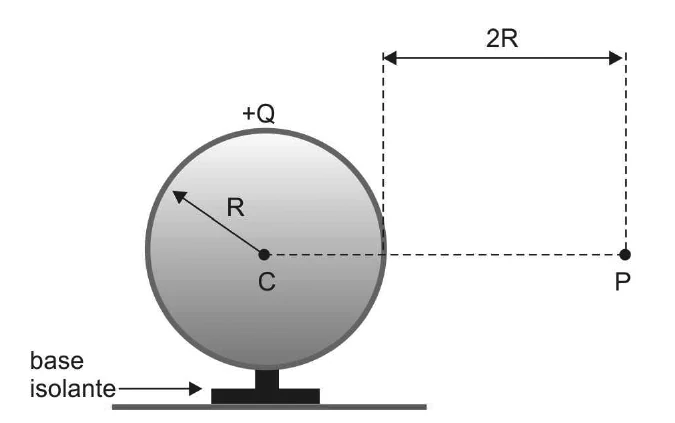

Esfera metálica oca de raio R e centro C, com carga +Q, sobre uma base isolante; o ponto P está a uma distância 2R da superfície da esfera, na horizontal que passa por C.

Uma esfera metálica oca de raio $R$ e centro $C$ está isolada, eletrizada com uma carga elétrica positiva $Q$ e em equilíbrio eletrostático. O ponto $P$, indicado na figura, está a uma distância $2R$ da superfície dessa esfera.

Sendo $k$ a constante eletrostática do meio em que a esfera se encontra, as intensidades do campo elétrico criado por ela no ponto $C$ e no ponto $P$ são, respectivamente,

A)
$E_C=0$ e $E_P=\dfrac{k\cdot Q}{4\cdot R^2}$
B)
$E_C=\dfrac{k\cdot Q}{R^2}$ e $E_P=\dfrac{k\cdot Q}{9\cdot R^2}$
C)
$E_C=0$ e $E_P=\dfrac{k\cdot Q}{R^2}$
D)
$E_C=0$ e $E_P=\dfrac{k\cdot Q}{9\cdot R^2}$
E)
$E_C=\dfrac{k\cdot Q}{R^2}$ e $E_P=\dfrac{k\cdot Q}{4\cdot R^2}$

Gabarito oficial FGV após recursos — FGV 2022

D
Resolução comentada

Dentro de um condutor em equilíbrio eletrostático, o campo é nulo:

$$E_C=0$$

Fora da esfera, o campo é o de uma carga puntiforme $Q$ no centro. O ponto $P$ está a $2R$ da superfície, isto é, a $3R$ do centro:

$$E_P=\frac{kQ}{(3R)^2}=\frac{kQ}{9R^2}$$

Q28
Eletricidade — Eletrodinâmica — Associação mista e amperímetro

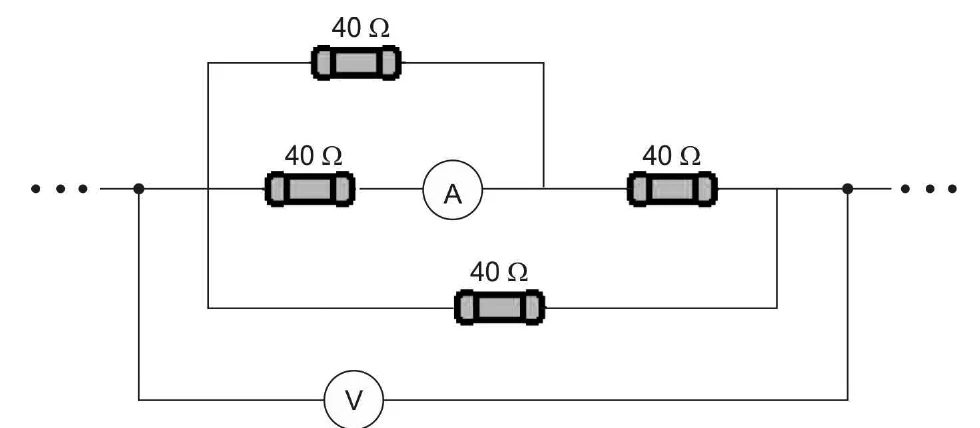

Circuito com quatro resistores de 40 ohms, um amperímetro e um voltímetro ligado entre os nós extremos.

O circuito mostrado na figura é parte de um circuito maior e é composto por quatro resistores ôhmicos iguais, um amperímetro e um voltímetro ideais. Todos os fios e as conexões utilizadas para a montagem desse circuito apresentam resistências elétricas desprezíveis.

Sabendo que a indicação no voltímetro é de ${120\text{ V}}$, a indicação no amperímetro é de

A)
${1\text{ A}}$.
B)
${2\text{ A}}$.
C)
${3\text{ A}}$.
D)
${4\text{ A}}$.
E)
${5\text{ A}}$.

Gabarito oficial FGV após recursos — FGV 2022

A
Resolução comentada

O voltímetro mede a tensão entre os dois nós extremos: $U=120\text{ V}$. Os ramos entre esses nós estão em paralelo.

O ramo inferior (um resistor) tem corrente:

$$i_1=\frac{120}{40}=3\text{ A}$$

No ramo central, o resistor de $40\,\Omega$ com o amperímetro está em paralelo com o resistor superior, e o conjunto está em série com o último resistor:

$$R_{ramo}=\frac{40\cdot40}{40+40}+40=60\,\Omega$$

$$i_2=\frac{120}{60}=2\text{ A}$$

Os dois resistores em paralelo têm a mesma resistência, então dividem $i_2$ igualmente:

$$i_A=\frac{2}{2}=1\text{ A}$$

Q29
Eletromagnetismo — Indução — Lei de Lenz e força magnética

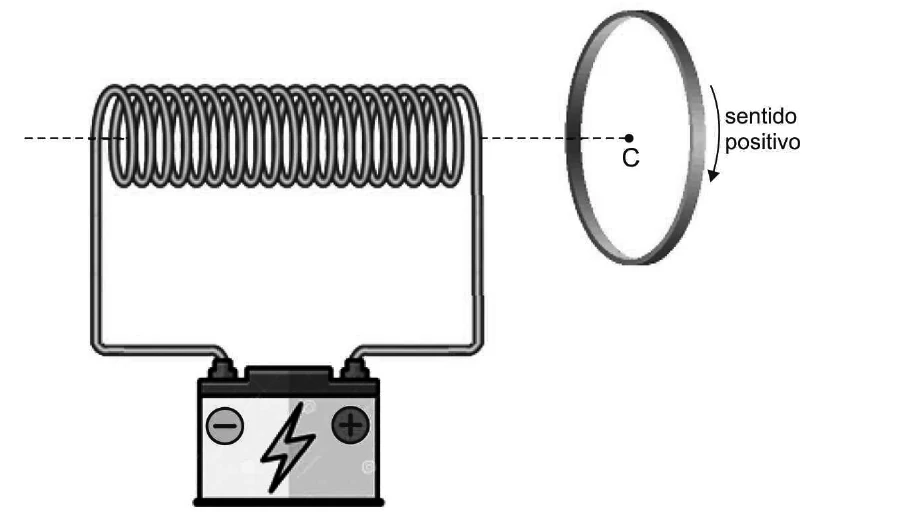

Solenoide ligado a uma bateria, com eixo horizontal que passa pelo centro C de uma espira circular à direita; o sentido positivo da corrente na espira está indicado por uma seta.

Um solenoide é conectado à uma bateria e uma espira circular está inicialmente em repouso próxima a ele, de modo que o eixo horizontal do solenoide seja perpendicular ao plano que contém a espira e passe pelo seu centro $C$, conforme a figura.

A partir de determinado instante, a espira começa a se movimentar na direção horizontal e no sentido de se aproximar do solenoide. Considerando o sentido positivo indicado, à medida que a espira se aproxima do solenoide, começa a circular por ela uma corrente elétrica induzida no sentido

A)
negativo e a espira sofre a ação de uma força magnética de atração aplicada pelo solenoide.
B)
positivo e a espira sofre a ação de uma força magnética de repulsão aplicada pelo solenoide.
C)
negativo e a espira não sofre ação de força magnética.
D)
positivo e a espira sofre a ação de uma força magnética de atração aplicada pelo solenoide.
E)
negativo e a espira sofre a ação de uma força magnética de repulsão aplicada pelo solenoide.

Gabarito oficial FGV após recursos — FGV 2022

B
Resolução comentada

Com a bateria ligada, o solenoide cria um campo cuja orientação, pela regra da mão direita, é para a esquerda na região da espira.

À medida que a espira se aproxima, o fluxo do campo do solenoide através dela aumenta. Pela lei de Lenz, a corrente induzida cria um campo oposto ao indutor, isto é, dirigido para a direita.

Esse campo induzido corresponde a uma corrente no sentido horário na figura, o sentido positivo indicado.

Como o efeito se opõe à aproximação, a força magnética exercida pelo solenoide sobre a espira é de repulsão.

Q30
Física moderna — Efeito fotoelétrico — Frequência limiar

Quando uma superfície metálica é exposta à radiação eletromagnética com frequência suficientemente alta, ocorre a emissão de elétrons, fenômeno conhecido como efeito fotoelétrico. A energia mínima necessária para remover um elétron dessa superfície metálica é chamada função trabalho ($\Phi$) do metal.

Considere que um veículo espacial esteja em órbita ao redor da Terra e que, devido ao efeito fotoelétrico causado pela luz solar, tenha acumulado cargas elétricas em sua superfície. Sabendo que o casco desse veículo é revestido por Níquel, cuja função trabalho é $\Phi_{Ni}={8\cdot10^{-19}\text{ J}}$, e adotando o valor $h={6{,}6\cdot10^{-34}\text{ J}\cdot\text{s}}$ para a constante de Planck, a menor frequência do espectro solar capaz de fazer com que o casco desse veículo espacial emita fotoelétrons é, aproximadamente,

A)
${2{,}4\cdot10^{14}\text{ Hz}}$.
B)
${4{,}2\cdot10^{14}\text{ Hz}}$.
C)
${1{,}2\cdot10^{15}\text{ Hz}}$.
D)
${3{,}6\cdot10^{15}\text{ Hz}}$.
E)
${5{,}2\cdot10^{16}\text{ Hz}}$.

Gabarito oficial FGV após recursos — FGV 2022

C
Resolução comentada

No limiar do efeito fotoelétrico, a energia do fóton é igual à função trabalho:

$$h\,f_0=\Phi$$

$$f_0=\frac{\Phi}{h}=\frac{8\cdot10^{-19}}{6{,}6\cdot10^{-34}}$$

$$f_0\approx1{,}2\cdot10^{15}\text{ Hz}$$

↑ Voltar ao topo
