FUVEST 2003 | 2ª Fase

A figura na folha de respostas representa, na linguagem da óptica geométrica, uma lente L de eixo E e centro C, um objeto O com extremidades A e B, e sua imagem I com extremidades A’ e B’. Suponha que a lente L seja girada de um ângulo $\alpha$ em torno de um eixo perpendicular ao plano do papel e fique na posição L* indicada na figura. Responda as questões, na figura da folha de respostas, utilizando os procedimentos e as aproximações da óptica geométrica. Faça as construções auxiliares a lápis e apresente o resultado final utilizando caneta.

a) Indique com a letra F as posições dos focos da lente L.

b) Represente, na mesma figura, a nova imagem I* do objeto O, gerada pela lente L*, assinalando os extremos de I* por A* e por B*.

Um recipiente cilíndrico contém $1{,}5\,\text{L}$ (litro) de água à temperatura de $40\,^{\circ}\text{C}$. Uma tampa, colocada sobre a superfície da água, veda o líquido e pode se deslocar verticalmente sem atrito. Um aquecedor elétrico E, de $1800\,\text{W}$, fornece calor à água. O sistema está isolado termicamente de forma que o calor fornecido à água não se transfere ao recipiente. Devido ao peso da tampa e à pressão atmosférica externa, a pressão sobre a superfície da água permanece com o valor $P_0=1{,}00\times10^5\,\text{Pa}$.

Ligando-se o aquecedor, a água esquenta até atingir, depois de um intervalo de tempo $t_A$, a temperatura de ebulição ($100\,^{\circ}\text{C}$). A seguir a água passa a evaporar, preenchendo a região entre a superfície da água e a tampa, até que, depois de mais um intervalo de tempo $t_B$, o aquecedor é desligado. Neste processo, $0{,}27\,\text{mol}$ de água passou ao estado de vapor.

Determine

a) o intervalo de tempo $t_A$, em segundos, necessário para levar a água até a ebulição.

b) o intervalo de tempo $t_B$, em segundos, necessário para evaporar $0{,}27\,\text{mol}$ de água.

c) o trabalho $\tau$, em joules, realizado pelo vapor de água durante o processo de ebulição.

Considere uma bolinha, de pequeno raio, abandonada de uma certa altura, no instante $t=0$, a partir do repouso, acima de uma pesada placa metálica horizontal. A bolinha atinge a placa, pela primeira vez, com velocidade $V=10\,\text{m/s}$, perde parte de sua energia cinética, volta a subir verticalmente e sofre sucessivos choques com a placa. O módulo da velocidade logo após cada choque vale $80\%$ do módulo da velocidade imediatamente antes do choque (coeficiente de restituição $=0{,}80$). A aceleração da gravidade no local é $g=10\,\text{m/s}^2$. Suponha que o movimento ocorra no vácuo.

a) Construa, na figura da folha de respostas, o gráfico da velocidade da bolinha em função do tempo, desde o instante $t=0$, em que ela é abandonada, até o terceiro choque com a placa. Considere positivas as velocidades com sentido para cima e negativas, as para baixo.

b) Determine o módulo $V_3$ da velocidade da bolinha logo após o terceiro choque.

c) Analisando atentamente o gráfico construído, estime o instante $T$, a partir do qual a bolinha pode ser considerada em repouso sobre a placa.

Alienígenas desejam observar o nosso planeta. Para tanto, enviam à Terra uma nave N, inicialmente ligada a uma nave auxiliar A, ambas de mesma massa. Quando o conjunto de naves se encontra muito distante da Terra, sua energia cinética e sua energia potencial gravitacional são muito pequenas, de forma que a energia mecânica total do conjunto pode ser considerada nula. Enquanto o conjunto é acelerado pelo campo gravitacional da Terra, sua energia cinética aumenta e sua energia potencial fica cada vez mais negativa, conservando a energia total nula. Quando o conjunto N-A atinge, com velocidade $V_0$ (a ser determinada), o ponto P de máxima aproximação da Terra, a uma distância $R_0$ de seu centro, um explosivo é acionado, separando N de A. A nave N passa a percorrer, em torno da Terra, uma órbita circular de raio $R_0$, com velocidade $V_N$ (a ser determinada). A nave auxiliar A adquire uma velocidade $V_A$ (a ser determinada). Suponha que a Terra esteja isolada no espaço e em repouso.

Determine, em função de $M$, $G$ e $R_0$,

a) a velocidade $V_0$ com que o conjunto atinge o ponto P.

b) a velocidade $V_N$, de N, em sua órbita circular.

c) a velocidade $V_A$, de A, logo após se separar de N.

Um avião voa horizontalmente sobre o mar com velocidade $V$ constante (a ser determinada). Um passageiro, sentado próximo ao centro de massa do avião, observa que a superfície do suco de laranja, que está em um copo sobre a bandeja fixa ao seu assento, permanece paralela ao plano da bandeja. Estando junto à janela, e olhando numa direção perpendicular à da trajetória do avião, o passageiro nota que a ponta da asa esquerda do avião tangencia a linha do horizonte, como mostra a figura A. O piloto anuncia que, devido a um problema técnico, o avião fará uma curva de $180^\circ$ para retornar ao ponto de partida. Durante a curva, o avião se inclina para a esquerda, de um ângulo $\theta=30^\circ$, sem que haja alterações no módulo de sua velocidade e na sua altura. O passageiro, olhando sempre na direção perpendicular à da velocidade do avião, observa que a ponta da asa esquerda permanece durante toda a curva apontando para um pequeno rochedo que aflora do mar, como representado na figura B. O passageiro também nota que a superfície do suco permaneceu paralela à bandeja, e que o avião percorreu a trajetória semicircular de raio $R$ (a ser determinado), em $90\,\text{s}$. Percebe, então, que com suas observações, e alguns conhecimentos de Física que adquiriu no Ensino Médio, pode estimar a altura e a velocidade do avião.

a) Encontre uma relação entre $V$, $R$, $g$ e $\theta$, para a situação descrita.

b) Estime o valor da velocidade $V$ do avião, em km/h ou m/s.

c) Estime o valor da altura $H$, acima do nível do mar, em metros, em que o avião estava voando.

Uma lâmpada L está ligada a uma bateria B por 2 fios, F1 e F2, de mesmo material, de comprimentos iguais e de diâmetros $d$ e $3d$, respectivamente. Ligado aos terminais da bateria, há um voltímetro ideal M (com resistência interna muito grande), como mostra a figura. Nestas condições a lâmpada está acesa, tem resistência $R_L=2{,}0\,\Omega$ e dissipa uma potência igual a $8{,}0\,\text{W}$. A força eletromotriz da bateria é $\varepsilon=9{,}0\,\text{V}$ e a resistência do fio F1 é $R_1=1{,}8\,\Omega$.

Determine o valor da

a) corrente $I$, em ampères, que percorre o fio F1.

b) potência $P_2$, em watts, dissipada no fio F2.

c) diferença de potencial $V_M$, em volts, indicada pelo voltímetro M.

A figura representa uma câmara fechada C, de parede cilíndrica de material condutor, ligada à terra. Em uma de suas extremidades, há uma película J, de pequena espessura, que pode ser atravessada por partículas. Coincidente com o eixo da câmara, há um fio condutor F mantido em potencial positivo em relação à terra. O cilindro está preenchido com um gás de tal forma que partículas alfa, que penetram em C, através de J, colidem com moléculas do gás podendo arrancar elétrons das mesmas. Neste processo, são formados íons positivos e igual número de elétrons livres que se dirigem, respectivamente, para C e para F. O número de pares elétron-ion formados é proporcional à energia depositada na câmara pelas partículas alfa, sendo que para cada $30\,\text{eV}$ de energia perdida por uma partícula alfa, um par é criado. Analise a situação em que um número $n=2\times10^4$ partículas alfa, cada uma com energia cinética igual a $4{,}5\,\text{MeV}$, penetram em C, a cada segundo, e lá perdem toda a sua energia cinética. Considerando que apenas essas partículas criam os pares elétron-ion, determine

a) o número $N$ de elétrons livres produzidos na câmara C a cada segundo.

b) a diferença de potencial $V$ entre os pontos A e B da figura, sendo a resistência $R=5\times10^7\,\Omega$.

O ímã representado na figura, com largura $L=0{,}20\,\text{m}$, cria, entre seus pólos, P1 e P2, um campo de indução magnética B, horizontal, de intensidade constante e igual a $1{,}5\,\text{T}$. Entre os pólos do ímã, há um fio condutor f, com massa $m=6{,}0\times10^{-3}\,\text{kg}$, retilíneo e horizontal, em uma direção perpendicular à do campo B. As extremidades do fio, fora da região do ímã, estão apoiadas e podem se mover ao longo de guias condutores, verticais, ligados a um gerador de corrente G. A partir de um certo instante, o fio f passa a ser percorrido por uma corrente elétrica constante $I=50\,\text{A}$. Nessas condições, o fio sofre a ação de uma força $F_0$, na direção vertical, que o acelera para cima. O fio percorre uma distância vertical $d=0{,}12\,\text{m}$, entre os pólos do ímã e, a seguir, se desconecta dos guias, prosseguindo em movimento livre para cima, até atingir uma altura máxima H.

Determine

a) o valor da força eletromagnética $F_0$, em newtons, que age sobre o fio.

b) o trabalho total $\tau$, em joules, realizado pela força $F_0$.

c) a máxima altura $H$, em metros, que o fio alcança, medida a partir de sua posição inicial.

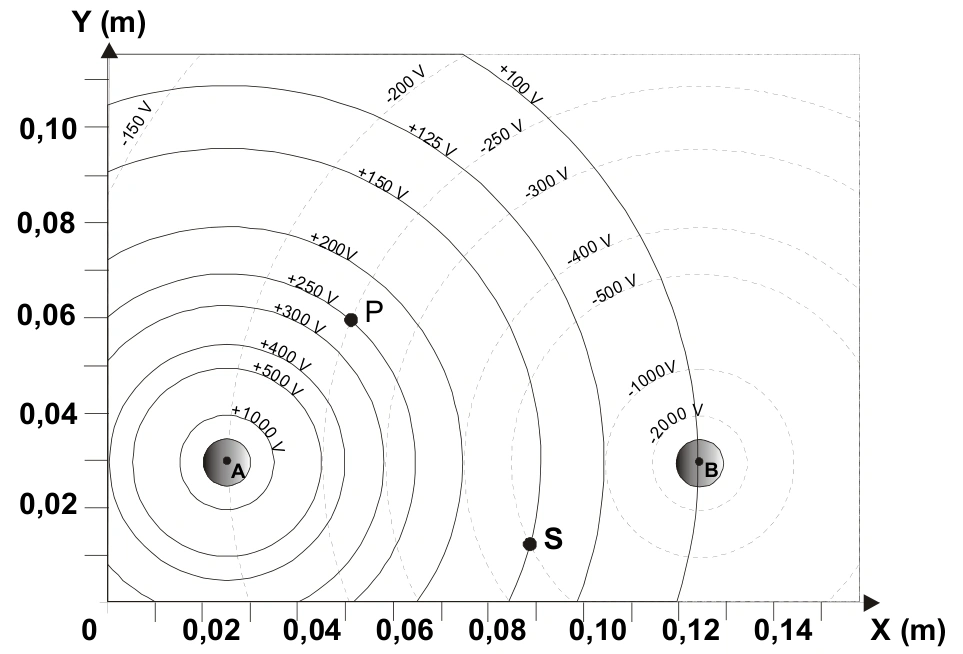

Duas pequenas esferas metálicas, A e B, são mantidas em potenciais eletrostáticos constantes, respectivamente, positivo e negativo. As linhas cheias do gráfico na folha de resposta representam as intersecções, com o plano do papel, das superfícies equipotenciais esféricas geradas por A, quando não há outros objetos nas proximidades. De forma análoga, as linhas tracejadas representam as intersecções com o plano do papel, das superfícies equipotenciais geradas por B. Os valores dos potenciais elétricos dessas superfícies estão indicados no gráfico. As questões se referem à situação em que A e B estão na presença uma da outra, nas posições indicadas no gráfico, com seus centros no plano do papel.

a) Trace, com caneta, em toda a extensão do gráfico da folha de respostas, a linha de potencial $V=0$, quando as duas esferas estão nas posições indicadas. Identifique claramente essa linha por $V=0$.

b) Determine, em volt/metro, utilizando dados do gráfico, os módulos dos campos elétricos $E_{PA}$ e $E_{PB}$ criados, no ponto P, respectivamente, pelas esferas A e B.

c) Represente, em uma escala conveniente, no gráfico, com origem no ponto P, os vetores $\vec E_{PA}$, $\vec E_{PB}$ e o vetor campo elétrico $\vec E_P$ resultante em P. Determine, a partir desta construção gráfica, o módulo de $E_P$, em volt/metro.

d) Estime o módulo do valor do trabalho $\tau$, em joules, realizado quando uma pequena carga $q=2{,}0\,\text{nC}$ é levada do ponto P ao ponto S, indicados no gráfico. ($2{,}0\,\text{nC}=2{,}0\times10^{-9}\,\text{C}$).

Uma onda sonora plana se propaga, em uma certa região do espaço, com velocidade $V=340\,\text{m/s}$, na direção e sentido do eixo $y$, sendo refletida por uma parede plana perpendicular à direção de propagação e localizada à direita da região representada no gráfico da folha de respostas. As curvas I e R desse gráfico representam, respectivamente, para as ondas sonoras incidente e refletida, a diferença entre a pressão $P$ e a pressão atmosférica $P_0$, $(P-P_0)$, em função da coordenada $y$, no instante $t=0$. As flechas indicam o sentido de propagação dessas ondas.
