UNICAMP 2004 | 2ª Fase

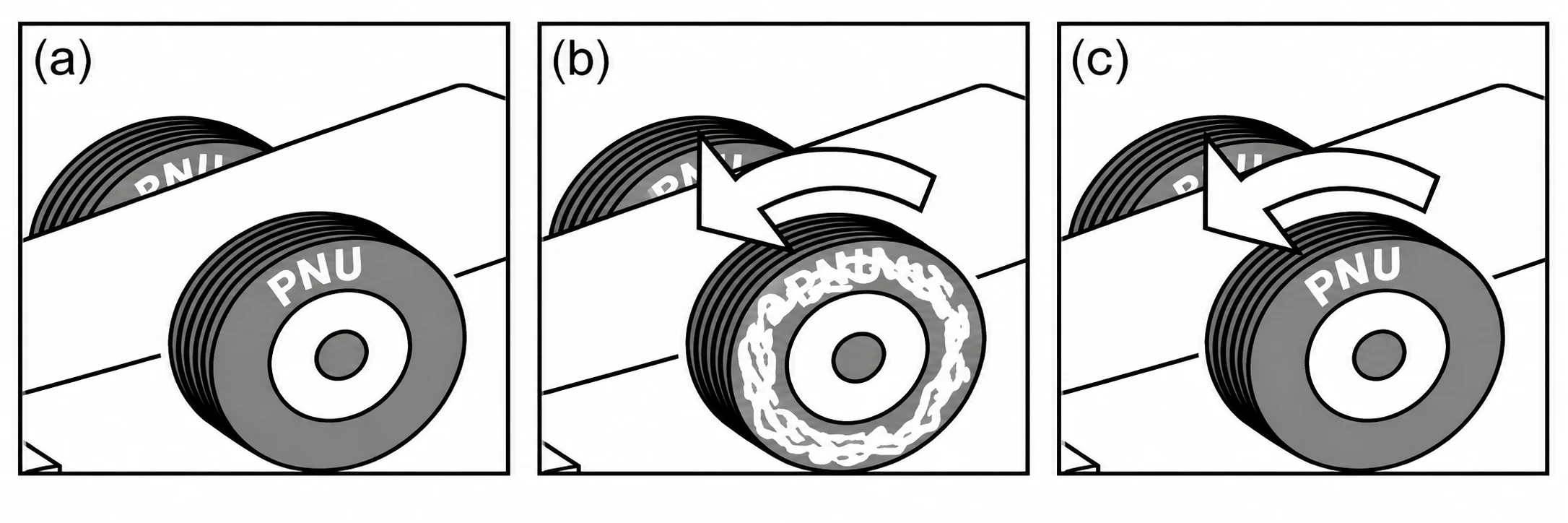

O quadro (a), acima, refere-se à imagem de televisão de um carro parado, em que podemos distinguir claramente a marca do pneu (“PNU”). Quando o carro está em movimento, a imagem da marca aparece como um borrão em volta de toda a roda, como ilustrado em (b). A marca do pneu volta a ser nítida, mesmo com o carro em movimento, quando este atinge uma determinada velocidade. Essa ilusão de movimento na imagem gravada é devido à freqüência de gravação de 30 quadros por segundo (30 Hz). Considerando que o diâmetro do pneu é igual a 0,6 m e π=3,0, responda:

a) Quantas voltas o pneu completa em um segundo, quando a marca filmada pela câmara aparece parada na imagem, mesmo estando o carro em movimento?

b) Qual a menor freqüência angular ω do pneu em movimento, quando a marca aparece parada?

c) Qual a menor velocidade linear (em m/s) que o carro pode ter na figura (c)?

Uma pesquisa publicada no ano passado identifica um novo recordista de salto em altura entre os seres vivos. Trata-se de um inseto, conhecido como Cigarrinha-da-espuma, cujo salto é de 45 cm de altura.

a) Qual é a velocidade vertical da cigarrinha no início de um salto?

b) O salto é devido a um impulso rápido de 10^-3 s. Calcule a aceleração média da cigarrinha, que suporta condições extremas, durante o impulso.

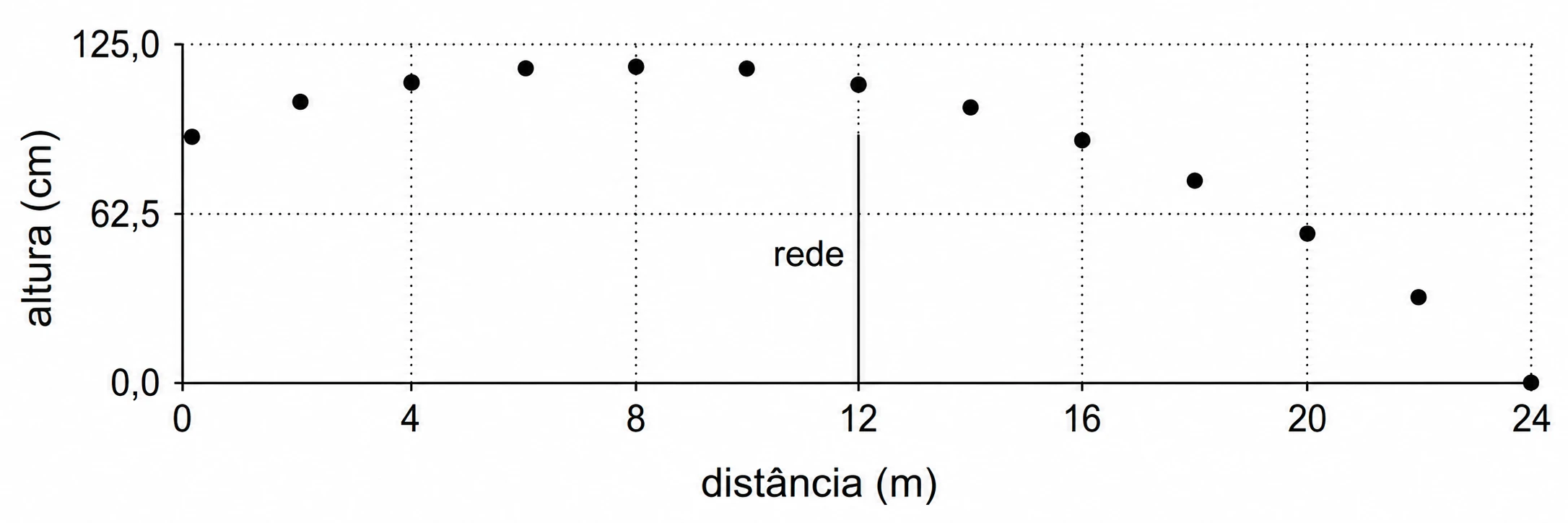

Uma bola de tênis rebatida numa das extremidades da quadra descreve a trajetória representada na figura abaixo, atingindo o chão na outra extremidade da quadra. O comprimento da quadra é de 24 m.

a) Calcule o tempo de vôo da bola, antes de atingir o chão. Desconsidere a resistência do ar nesse caso.

b) Qual é a velocidade horizontal da bola no caso acima?

c) Quando a bola é rebatida com efeito, aparece uma força, F_E, vertical, de cima para baixo e igual a 3 vezes o peso da bola. Qual será a velocidade horizontal da bola, rebatida com efeito para uma trajetória idêntica à da figura?

Uma caneta esferográfica comum pode desenhar um traço contínuo de 3 km de comprimento. A largura desse traço é de 0,5 mm. Considerando π=3,0, faça o que se pede:

a) Estime o volume de tinta numa carga nova de uma caneta esferográfica e, a partir desse valor, calcule a espessura do traço deixado pela caneta sobre o papel.

b) Ao escrever, a força que uma caneta exerce sobre o papel é de 3 N. Qual a pressão exercida pela esfera da caneta sobre o papel?

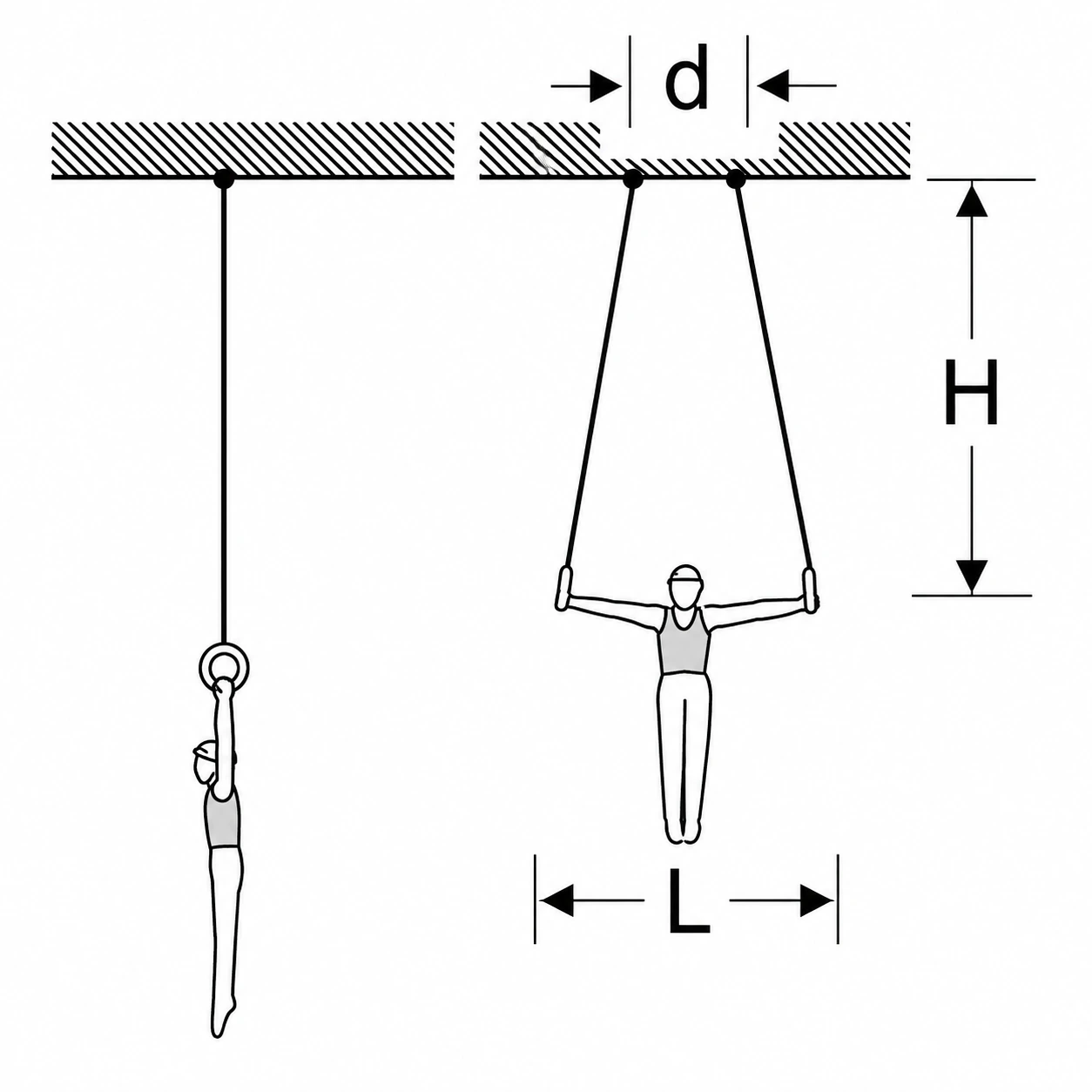

Uma das modalidades de ginástica olímpica é a das argolas. Nessa modalidade, os músculos mais solicitados são os dos braços, que suportam as cargas horizontais, e os da região dorsal, que suportam os esforços verticais. Considerando um atleta cuja massa é de 60 kg e sendo os comprimentos indicados na figura H=3,0 m; L=1,5 m e d=0,5 m, responda:

a) Qual a tensão em cada corda quando o atleta se encontra pendurado no início do exercício com os braços na vertical?

b) Quando o atleta abre os braços na horizontal, qual a componente horizontal da tensão em cada corda?

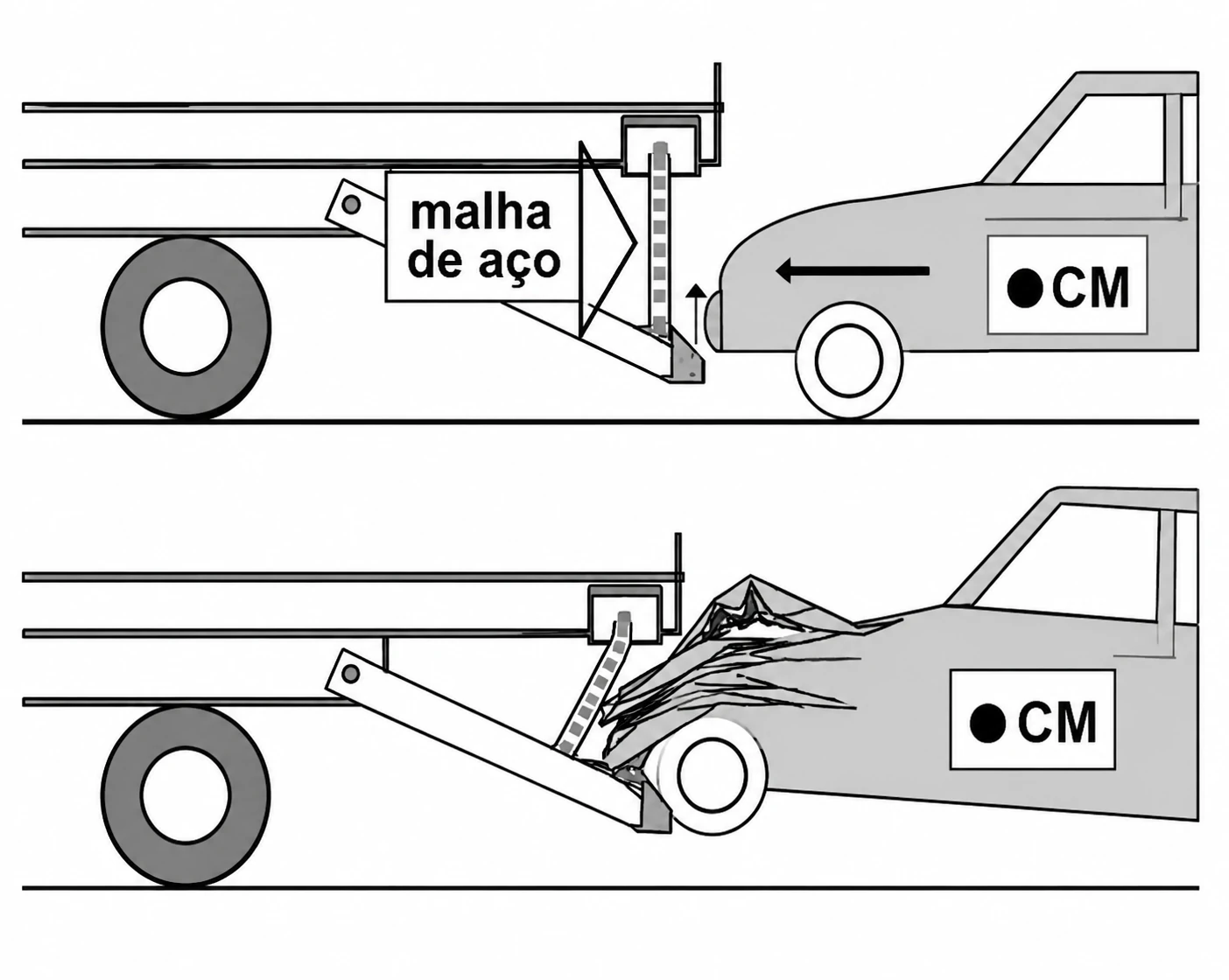

O chamado “pára-choque alicate” foi projetado e desenvolvido na Unicamp com o objetivo de minimizar alguns problemas com acidentes. No caso de uma colisão de um carro contra a traseira de um caminhão, a malha de aço de um pára-choque alicate instalado no caminhão prende o carro e o ergue do chão pela plataforma, evitando, assim, o chamado “efeito guilhotina”. Imagine a seguinte situação: um caminhão de 6000 kg está a 54 km/h e o automóvel que o segue, de massa igual a 2000 kg, está a 72 km/h. O automóvel colide contra a malha, subindo na rampa. Após o impacto, os veículos permanecem engatados um ao outro.

a) Qual a velocidade dos veículos imediatamente após o impacto?

b) Qual a fração da energia cinética inicial do automóvel que foi transformada em energia potencial gravitacional, sabendo-se que o centro de massa do mesmo subiu 50 cm?

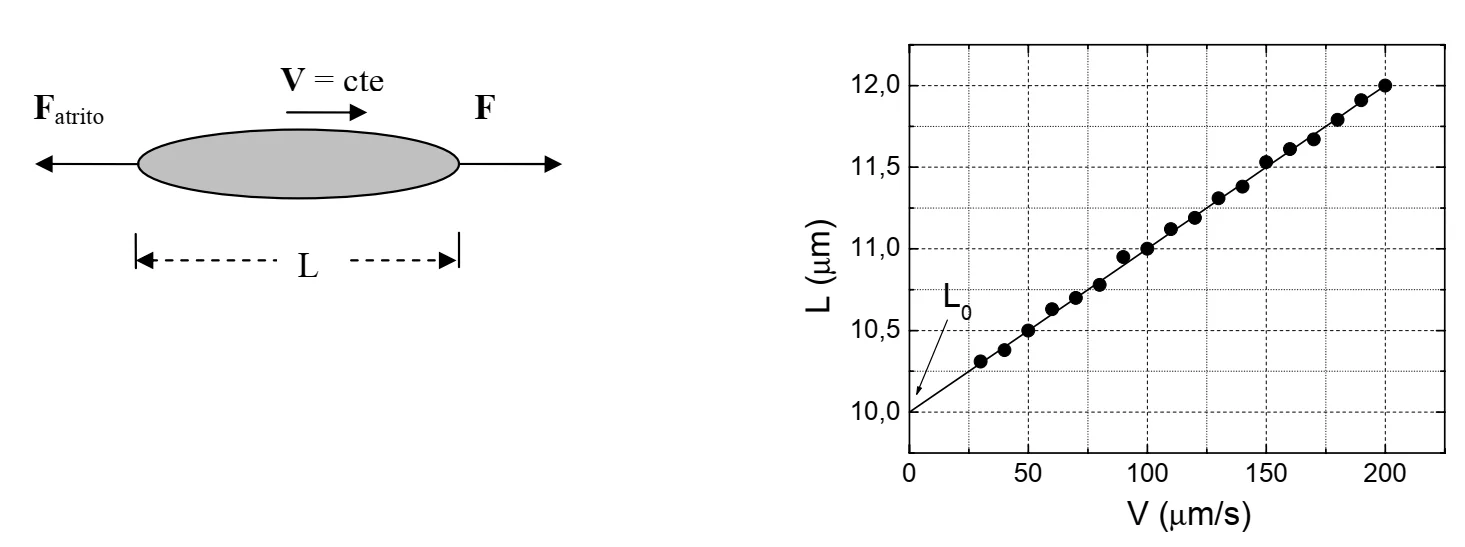

A elasticidade das hemácias, muito importante para o fluxo sangüíneo, é determinada arrastando-se a hemácia com velocidade constante V através de um líquido. Ao ser arrastada, a força de atrito causada pelo líquido deforma a hemácia, esticando-a, e o seu comprimento pode ser medido através de um microscópio (vide esquema). O gráfico apresenta o comprimento L de uma hemácia para diversas velocidades de arraste V. O comprimento de repouso desta hemácia é L₀ = 10 micra.

a) A força de atrito é dada por F_atrito = - bV, com b sendo uma constante. Qual é a dimensão de b, e quais são as suas unidades no SI?

b) Sendo b = 1,0 x 10^-8 em unidades do SI, encontre a força de atrito quando o comprimento da hemácia é de 11 micra.

c) Supondo que a hemácia seja deformada elasticamente, encontre a constante de mola k, a partir do gráfico.

Para resfriar um motor de automóvel, faz-se circular água pelo mesmo. A água entra no motor a uma temperatura de 80 °C com vazão de 0,4 l/s, e sai a uma temperatura de 95 °C. A água quente é resfriada a 80 °C no radiador, voltando em seguida para o motor através de um circuito fechado.

a) Qual é a potência térmica absorvida pela água ao passar pelo motor? Considere o calor específico da água igual a 4200 J/kg°C e sua densidade igual a 1000 kg/m³.

b) Quando um “aditivo para radiador” é acrescentado à água, o calor específico da solução aumenta para 5250 J/kg°C, sem mudança na sua densidade. Caso essa solução a 80 °C fosse injetada no motor em lugar da água, e absorvesse a mesma potência térmica, qual seria a sua temperatura na saída do motor?

Quando o alumínio é produzido a partir da bauxita, o gasto de energia para produzi-lo é de 15 kWh/kg. Já para o alumínio reciclado a partir de latinhas, o gasto de energia é de apenas 5% do gasto a partir da bauxita.

a) Em uma dada cidade, 50.000 latinhas são recicladas por dia. Quanto de energia elétrica é poupada nessa cidade (em kWh)? Considere que a massa de cada latinha é de 16 g.

b) Um forno de redução de alumínio produz 400 kg do metal, a partir da bauxita, em um período de 10 horas. A cuba eletrolítica desse forno é alimentada com uma tensão de 40 V. Qual a corrente que alimenta a cuba durante a produção? Despreze as perdas.

Um raio entre uma nuvem e o solo ocorre devido ao acúmulo de carga elétrica na base da nuvem, induzindo uma carga de sinal contrário na região do solo abaixo da nuvem. A base da nuvem está a uma altura de 2 km e sua área é de 200 km². Considere uma área idêntica no solo abaixo da nuvem. A descarga elétrica de um único raio ocorre em 10^-3s e apresenta uma corrente de 50 kA. Considerando ε₀=9 x 10^-12 F/m, responda:

a) Qual é a carga armazenada na base da nuvem no instante anterior ao raio?

b) Qual é a capacitância do sistema nuvem-solo nesse instante?

c) Qual é a diferença de potencial entre a nuvem e o solo imediatamente antes do raio?

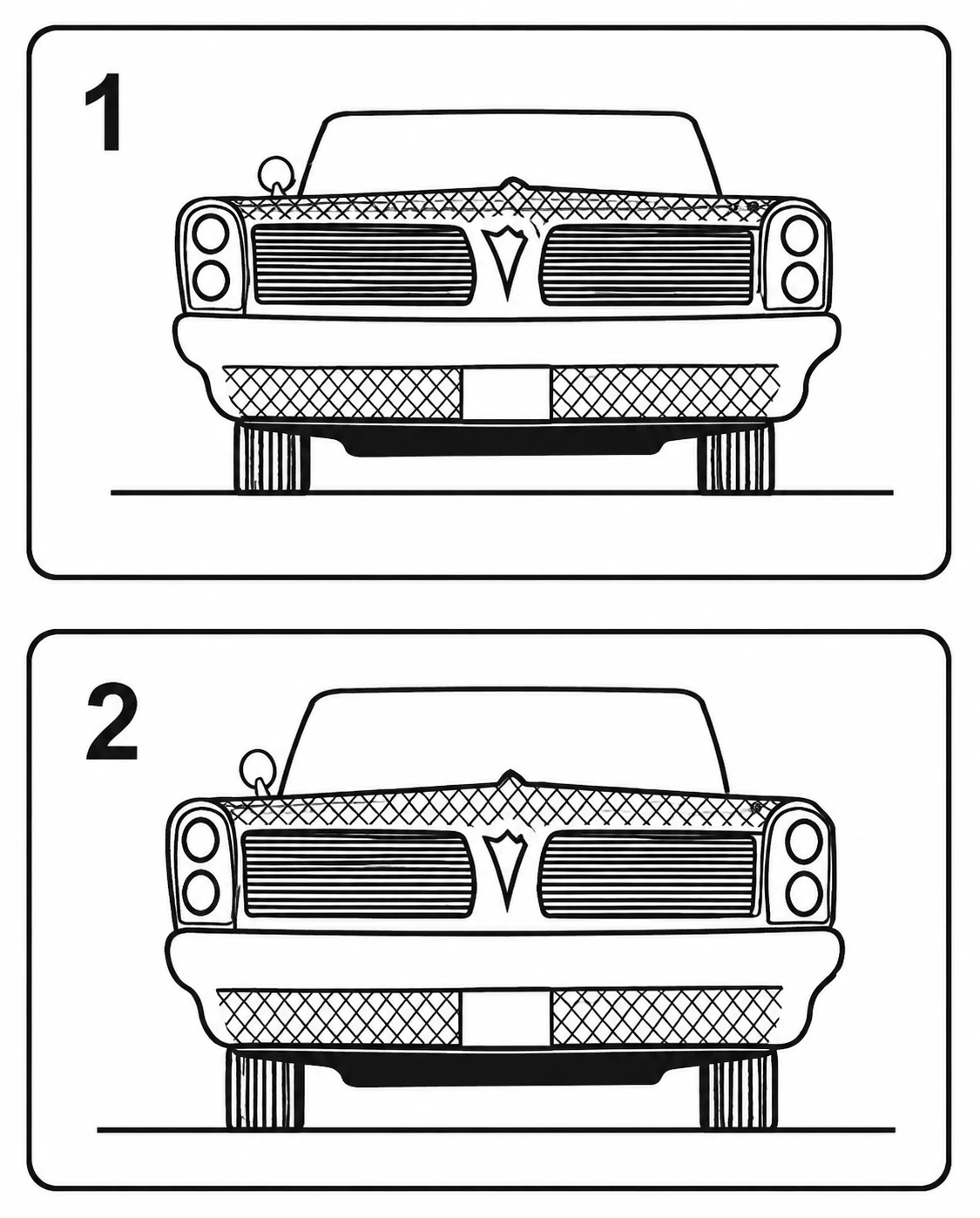

Em alguns carros é comum que o espelho retrovisor modifique a altura aparente do carro que vem atrás. As imagens abaixo são vistas pelo motorista em um retrovisor curvo (Fig. 1) e em um retrovisor plano (Fig. 2).

a) Qual é (qualitativamente) a curvatura do retrovisor da Fig. 1?

b) A que distância o carro detrás se encontra, quando a sua imagem vista pelo motorista ocupa todo o espelho plano (Fig. 2), cuja altura é de 4,0 cm? Considere que a altura real do carro seja de 1,6 m e que o teto do carro, o olho do motorista (situado a 50 cm do retrovisor) e o topo da imagem no espelho estejam alinhados horizontalmente.

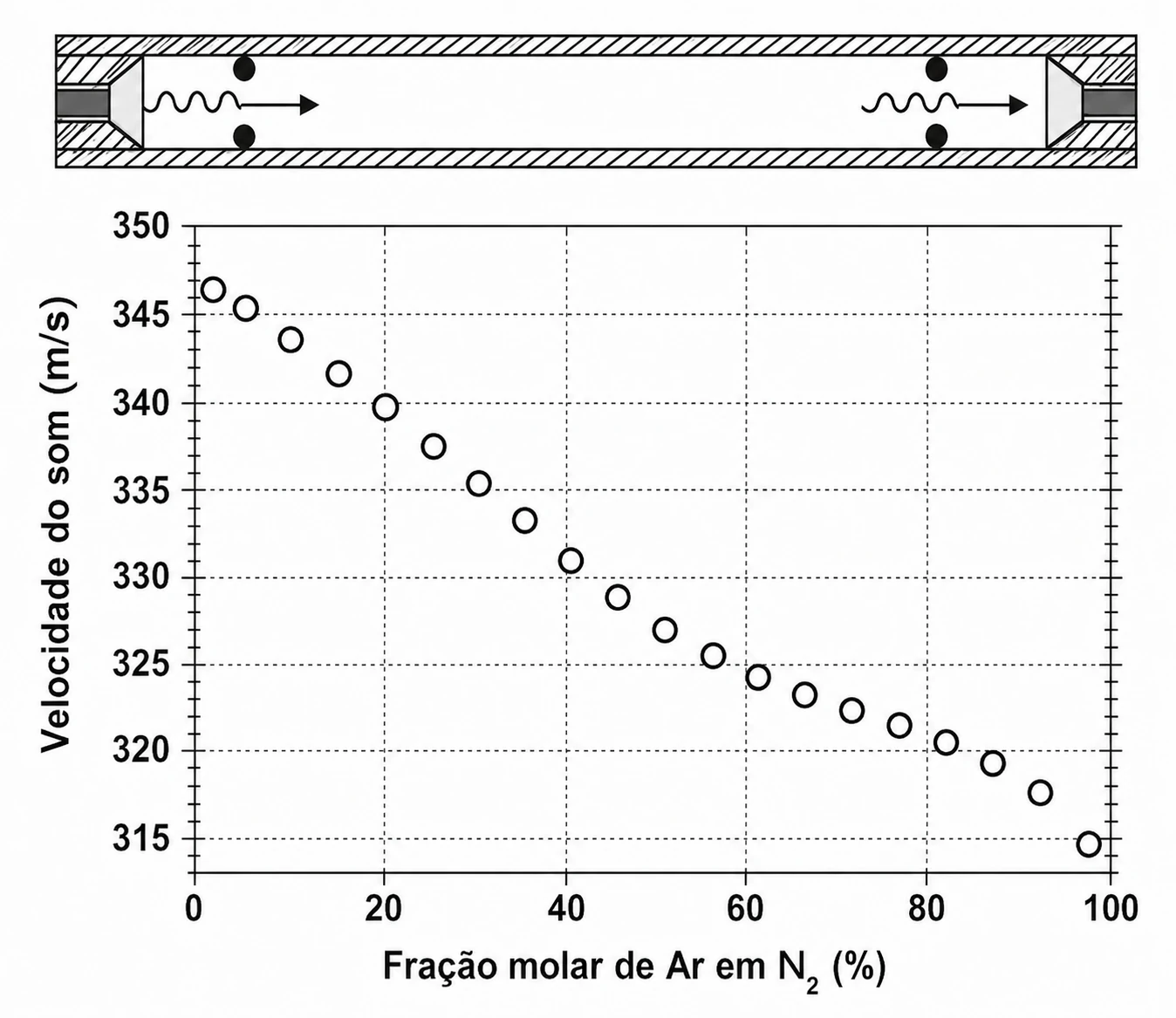

Uma das formas de se controlar misturas de gases de maneira rápida, sem precisar retirar amostras, é medir a variação da velocidade do som no interior desses gases. Uma onda sonora com freqüência de 800 kHz é enviada de um emissor a um receptor ( vide esquema ), sendo então medida eletronicamente sua velocidade de propagação em uma mistura gasosa. O gráfico abaixo apresenta a velocidade do som para uma mistura de argônio e nitrogênio em função da fração molar de Ar em N₂.

a) Qual o comprimento de onda da onda sonora no N₂ puro?

b) Qual o tempo para a onda sonora atravessar um tubo de 10 cm de comprimento contendo uma mistura com uma fração molar de Ar de 60% ?
