UNICAMP 2018 | 1ª Fase

A figura abaixo ilustra uma alavanca que gira em torno do ponto O. Dois triângulos, do mesmo material e de mesma espessura, estão presos por fios de massa desprezível nos extremos da alavanca. Um triângulo é equilátero; o outro é retângulo e isósceles, e sua hipotenusa tem o mesmo comprimento que os lados do triângulo equilátero. Note que, neste caso, o peso dos objetos é proporcional à sua área. Conclui-se que, na condição de equilíbrio da alavanca, a razão das distâncias, i/e, é igual a

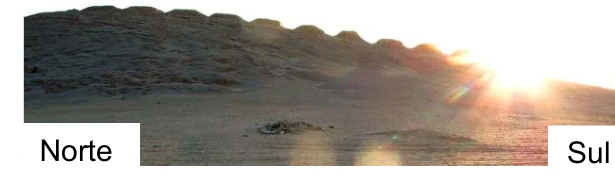

Situado na costa peruana, Chankillo, o mais antigo observatório das Américas, é composto por treze torres que se alinham de norte a sul ao longo de uma colina. Em 21 de dezembro, quando ocorre o solstício de verão no Hemisfério Sul, o Sol nasce à direita da primeira torre (sul), na extrema direita, a partir de um ponto de observação definido. À medida que os dias passam, a posição em que o Sol nasce se desloca entre as torres rumo à esquerda (norte). Pode-se calcular o dia do ano, observando-se qual torre coincide com a posição do Sol ao amanhecer. Em 21 de junho, solstício de inverno no Hemisfério Sul, o Sol nasce à esquerda da última torre na extrema esquerda e, à medida que os dias passam, vai se movendo rumo à direita, para reiniciar o ciclo no dezembro seguinte. Sabendo que as torres de Chankillo se posicionam ao longo de 300 metros no eixo norte-sul, a velocidade escalar média com a qual a posição do nascer do Sol se desloca através das torres é de aproximadamente

Recentemente, a agência espacial americana anunciou a descoberta de um planeta a trinta e nove anos-luz da Terra, orbitando uma estrela anã vermelha que faz parte da constelação de Cetus. O novo planeta possui dimensões e massa pouco maiores do que as da Terra e se tornou um dos principais candidatos a abrigar vida fora do sistema solar. Considere este novo planeta esférico com um raio igual a $R_P=2R_T$ e massa $M_P=8M_T$, em que $R_T$ e $M_T$ são o raio e a massa da Terra, respectivamente. Para planetas esféricos de massa $M$ e raio $R$, a aceleração da gravidade na superfície do planeta é dada por $g=\dfrac{GM}{R^2}$, em que $G$ é uma constante universal. Assim, considerando a Terra esférica e usando a aceleração da gravidade na sua superfície, o valor da aceleração da gravidade na superfície do novo planeta será de

O primeiro satélite geoestacionário brasileiro foi lançado ao espaço em 2017 e será utilizado para comunicações estratégicas do governo e na ampliação da oferta de comunicação de banda larga. O foguete que levou o satélite ao espaço foi lançado do Centro Espacial de Kourou, na Guiana Francesa. A massa do satélite é constante desde o lançamento até a entrada em órbita e vale $m=6{,}0\times10^3\text{ kg}$. O módulo de sua velocidade orbital é igual a $v_{or}=3{,}0\times10^3\text{ m/s}$. Desprezando a velocidade inicial do satélite em razão do movimento de rotação da Terra, o trabalho da força resultante sobre o satélite para levá-lo até a sua órbita é igual a

Em junho de 2017 uma intensa onda de calor atingiu os EUA, acarretando uma série de cancelamentos de voos do aeroporto de Phoenix no Arizona. A razão é que o ar atmosférico se torna muito rarefeito quando a temperatura sobe muito, o que diminui a força de sustentação da aeronave em voo. Essa força, vertical de baixo para cima, está associada à diferença de pressão $\Delta P$ entre as partes inferior e superior do avião. Considere um avião de massa total $m=3\times10^5\text{ kg}$ em voo horizontal. Sendo a área efetiva de sustentação do avião $A=500\text{ m}^2$, na situação de voo horizontal $\Delta P$ vale

“Gelo combustível” ou “gelo de fogo” é como são chamados os hidratos de metano que se formam a temperaturas muito baixas, em condições de pressão elevada. São geralmente encontrados em sedimentos do fundo do mar ou sob a camada de solo congelada dos polos. A considerável reserva de gelo combustível no planeta pode se tornar uma promissora fonte de energia alternativa ao petróleo. Considerando que a combustão completa de certa massa de gelo combustível libera uma quantidade de energia igual a $E=7{,}2\text{ MJ}$, é correto afirmar que essa energia é capaz de manter aceso um painel de LEDs de potência $P=2\text{ kW}$ por um intervalo de tempo igual a

Um conjunto de placas de aquecimento solar eleva a temperatura da água de um reservatório de 500 litros de 20 °C para 47 °C em algumas horas. Se no lugar das placas solares fosse usada uma resistência elétrica, quanta energia elétrica seria consumida para produzir o mesmo aquecimento? Adote 1,0 kg/litro para a densidade e 4,0 kJ/(kg∙°C) para o calor específico da água. Além disso, use 1 kWh = 10³ W x 3.600 s = 3,6 x 10⁶ J.

Nos últimos anos, materiais exóticos conhecidos como isolantes topológicos se tornaram objeto de intensa investigação científica em todo o mundo. De forma simplificada, esses materiais se caracterizam por serem isolantes elétricos no seu interior, mas condutores na sua superfície. Desta forma, se um isolante topológico for submetido a uma diferença de potencial $U$, teremos uma resistência efetiva na superfície diferente da resistência do seu volume, como mostra o circuito equivalente da figura abaixo. Nessa situação, a razão $F=\dfrac{i_S}{i_V}$ entre a corrente $i_S$ que atravessa a porção condutora na superfície e a corrente $i_V$ que atravessa a porção isolante no interior do material vale

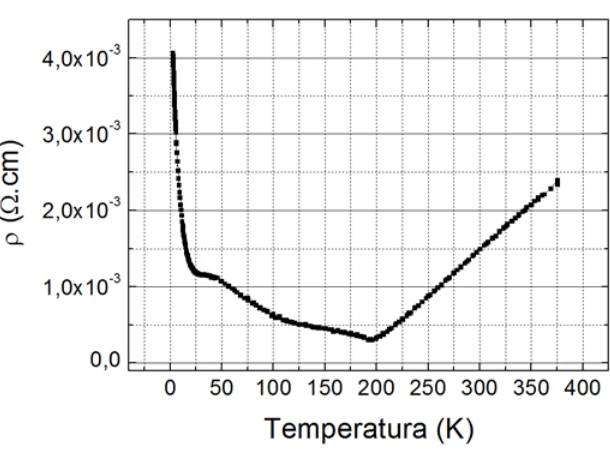

Materiais termoelétricos são aqueles com alto potencial de transformar calor em energia elétrica. A capacidade de conversão de calor em eletricidade é quantificada pela grandeza $F=\dfrac{S^2}{\rho\kappa}T$, que é adimensional e função da temperatura $T$ e das propriedades do material: resistividade elétrica $\rho$, condutividade térmica $\kappa$, coeficiente Seebeck $S$. O gráfico a seguir mostra $\rho$ em função de $T$ para certo material termoelétrico. Analisando o gráfico e considerando $\kappa=2{,}0\text{ W/(m×K)}$ e $S=300\text{ μV/K}$ para esse material, a uma temperatura $T=300\text{ K}$, conclui-se que a grandeza $F$ desse material a essa temperatura vale

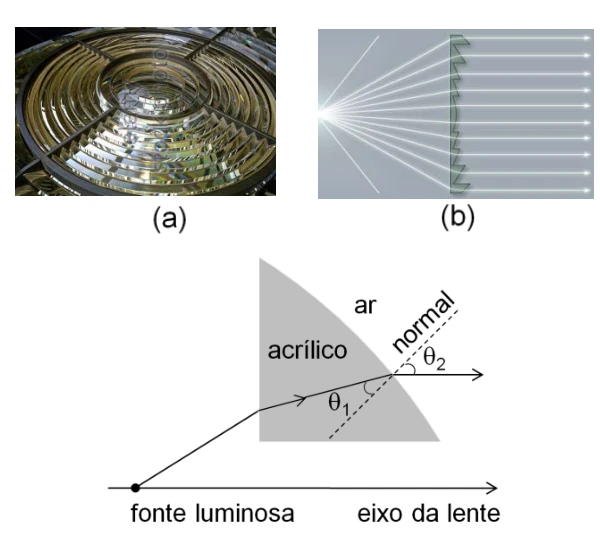

Uma lente de Fresnel é composta por um conjunto de anéis concêntricos com uma das faces plana e a outra inclinada, como mostra a figura (a). Essas lentes, geralmente mais finas que as convencionais, são usadas principalmente para concentrar um feixe luminoso em determinado ponto, ou para colimar a luz de uma fonte luminosa, produzindo um feixe paralelo, como ilustra a figura (b). Exemplos desta última aplicação são os faróis de automóveis e os faróis costeiros. O diagrama da figura (c) mostra um raio luminoso que passa por um dos anéis de uma lente de Fresnel de acrílico e sai paralelamente ao seu eixo. Se sen($\theta_1$) = 0,5 e sen($\theta_2$) = 0,75, o valor do índice de refração do acrílico é de
