Item para estudo, fora da pontuação. A revisão editorial identificou inconsistência. O gabarito documental foi preservado; consulte a resolução.

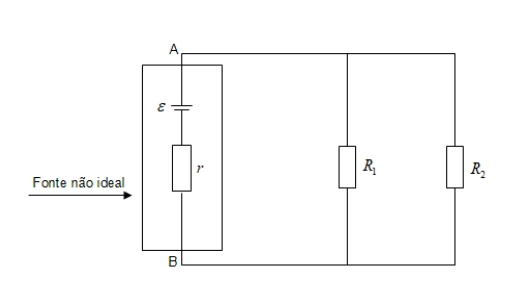

Uma fonte não ideal alimenta os resistores 𝑅1 = 10 ohms e 𝑅2 = 30 ohms, conforme figura abaixo. Sabendo que a força eletromotriz da fonte é 19 = volts e que a sua resistência interna 𝑟= 4 ohms, é CORRETO afirmar que a tensão em volts entre os pontos A e B é de:
A resistência externa é a associação em paralelo indicada na figura.
$$R_{\mathrm{ext}}=\frac{10\times30}{10+30}$$
$$R_{\mathrm{ext}}=7{,}5\,\Omega$$
A corrente total inclui a resistência interna.
$$I=\frac{19}{7{,}5+4}$$
$$I=\frac{38}{23}\,\mathrm{A}$$
A tensão útil é:
$$U_{AB}=19-4\times\frac{38}{23}$$
$$U_{AB}\approx12{,}39\,\mathrm{V}$$
O cálculo fornece aproximadamente 12 V, enquanto o gabarito do documento registra 15 V. O item fica fora da pontuação até que uma retificação esclareça a divergência.

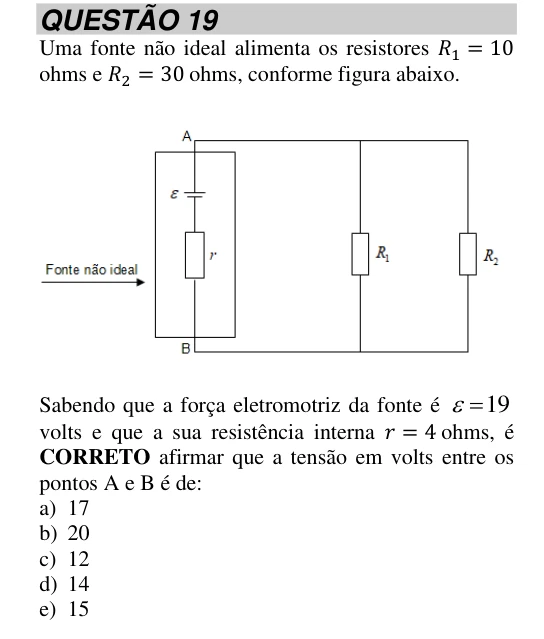

Conferir recorte original da questão
Por que o item não recebe pontuação?
- F · Física — sem nota
- Gerador com paralelo e resistência interna.
- M · Matemática — sem nota
- Frações e divisão.
- E · Etapas — sem nota
- Reduzir carga e obter tensão terminal.
- C · Contexto — sem nota
- Fonte de 19 V e r de 4 Ω.
- S · Sacada — sem nota
- Fem não é tensão útil.
- D · Distratores — sem nota
- E documental 15 V não satisfaz circuito.
- R · Relações — sem nota
- Somente circuitos.
