UFSCar 2010 — Questões de Física comentadas — Método TEF

Universidade Federal de São Carlos

Vestibular 2010 · questões de Física (Q11-15, discursivas) — resolução comentada Método TEF.

Q11
Mecânica — Cinemática — Lançamento vertical: Experimentos na superfície da Lua
Desenho de um astronauta na superfície lunar segurando um martelo e uma pena, com uma bandeira ao lado

Em julho de 2009 comemoramos os 40 anos da primeira viagem tripulada à Lua. Suponha que você é um astronauta e que, chegando à superfície lunar, resolva fazer algumas brincadeiras para testar seus conhecimentos de Física.

a)

Você lança uma pequena bolinha, verticalmente para cima, com velocidade inicial $v_0$ igual a 8 m/s. Calcule a altura máxima $h$ atingida pela bolinha, medida a partir da altura do lançamento, e o intervalo de tempo $\Delta t$ que ela demora para subir e descer, retornando à altura inicial.

Resposta $h=20{,}0$ m e $\Delta t=10{,}0$ s.
b)

Na Terra, você havia soltado de uma mesma altura inicial um martelo e uma pena, tendo observado que o martelo alcançava primeiro o solo. Decide então fazer o mesmo experimento na superfície da Lua, imitando o astronauta David Randolph Scott durante a missão Apollo 15, em 1971. O resultado é o mesmo que o observado na Terra? Explique o porquê. (Dados: aceleração da gravidade na Lua, 1,6 m/s²; nos cálculos, mantenha somente 1 casa após a vírgula.)

Resposta Não: na Lua, sem atmosfera, martelo e pena chegam juntos ao solo.
Resolução comentada

a) Na subida o movimento é uniformemente retardado, com $$g_L=1{,}6\ m/s^2.$$

No ponto mais alto, $$v=0:$$ pela equação de Torricelli, $$0=v_0^2-2\,g_L\,h,$$ então $$h=\dfrac{v_0^2}{2\,g_L}=\dfrac{8^2}{2\times1{,}6}=\dfrac{64}{3{,}2}=20{,}0\ \text{m}.$$

O tempo de subida é $$t_s=\dfrac{v_0}{g_L}=\dfrac8{1{,}6}=5{,}0\ \text{s}.$$

Sem resistência, a descida leva o mesmo tempo, então o intervalo total é $$\Delta t=2\,t_s=10{,}0\ \text{s}.$$

b) Na Terra, o martelo chega primeiro porque a resistência do ar atua de forma bem mais intensa sobre a pena, que tem pequena massa e grande área.

Sem a ação do ar, os dois teriam a mesma aceleração, $g$, independentemente da massa.

A Lua não tem atmosfera, não há força de resistência do ar, e o único agente é o peso.

Assim, o resultado é diferente: martelo e pena, soltos da mesma altura, chegam ao solo ao mesmo tempo, em queda livre com $$g_L=1{,}6\ m/s^2.$$ (A massa se cancela em $m\,g_L=m\,a$.)

Resposta: a) $h=20{,}0$ m e $\Delta t=10{,}0$ s.; b) Não: na Lua, sem atmosfera, martelo e pena chegam juntos ao solo.

Q12
Ondulatória e Termologia — Micro-ondas e calorimetria — Celular e aquecimento
Telefone celular encostado em uma bexiga de festa com carinha sorridente

Estima-se que hoje em dia o Brasil tenha cerca de 160 milhões de telefones celulares em operação. Esses aparelhos tão populares utilizam a radiação na frequência das micro-ondas para enviar e receber as informações das chamadas telefônicas.

a)

A empresa Darkness de telefonia opera a uma frequência de 850 MHz. Calcule o comprimento de onda $\lambda$ utilizado pela operadora de telefonia, sabendo que as ondas eletromagnéticas se propagam com a velocidade da luz ($c=3{,}0\times10^8$ m/s).

Resposta $\lambda\approx0{,}35$ m.
b)

Considere um aparelho celular que emite 1 W de potência quando em funcionamento. Um grupo de pesquisadores deseja estudar o quanto esse aparelho celular provoca de aquecimento na cabeça dos seus usuários. Para tanto, realizam uma simulação num laboratório: enchem uma bexiga de festa, de massa desprezível, com um dado líquido, tal que o conjunto (bexiga + líquido) tenha massa de 2 kg. Em seguida, ligam o telefone celular, encostado no conjunto, pelo tempo total de 9 minutos. Faça uma estimativa da elevação da temperatura do conjunto, após esse intervalo de tempo, considerando que a potência emitida pelo aparelho celular seja absorvida pelo conjunto. (Dado: calor específico do líquido, 3,6 J/(g·°C).)

Resposta $\Delta\theta\approx0{,}075$ °C.
Resolução comentada

a) Para qualquer onda, $$c=\lambda\,f.$$

Com $$f=850$$ MHz $$=8{,}5\times10^8\ \text{Hz}:$$ $$\lambda=\dfrac cf=\dfrac{3{,}0\times10^8}{8{,}5\times10^8}\approx0{,}35\ \text{m}$$ (cerca de 35 cm).

b) A energia absorvida em 9 min $$=540\ \text{s}$$ é $$E=P\,\Delta t=1\times540=540\ \text{J}.$$

Essa energia vira calor no conjunto: $$Q=m\,c\,\Delta\theta,$$ com $$m=2\,000\ \text{g}$$ e $$c=3{,}6$$ J/(g·°C).

Então $$\Delta\theta=\dfrac{540}{2\,000\times3{,}6}=\dfrac{540}{7\,200}=0{,}075\ ^\circ C.$$

O aquecimento é muito pequeno, cerca de 0,08 °C, mesmo sem considerar qualquer perda.

Resposta: a) $\lambda\approx0{,}35$ m.; b) $\Delta\theta\approx0{,}075$ °C.

Q13
Eletricidade — Eletrodinâmica — Resistividade e dilatação: Filamento de lâmpada

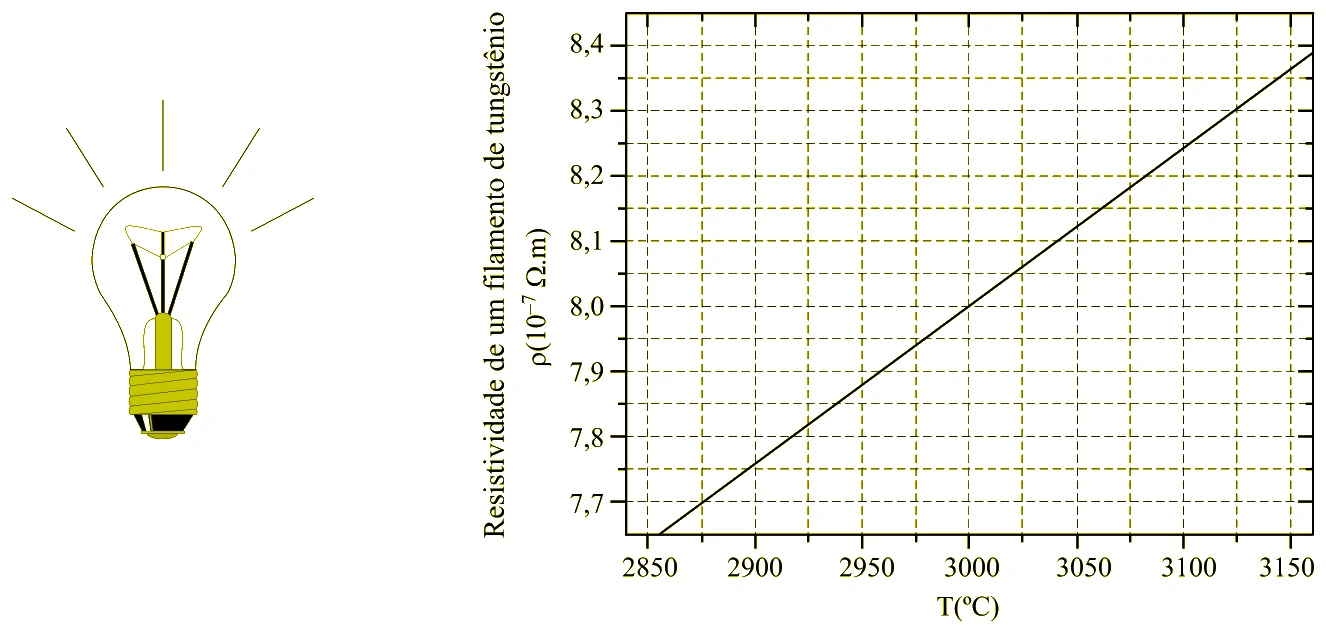

Lâmpada incandescente e gráfico da resistividade do filamento de tungstênio, em unidades de 10⁻⁷ Ω·m, em função da temperatura entre 2 850 °C e 3 150 °C: reta crescente que passa por 8,0 em 3 000 °C

As lâmpadas incandescentes foram inventadas há cerca de 140 anos, apresentando hoje em dia praticamente as mesmas características físicas dos protótipos iniciais. Esses importantes dispositivos elétricos da vida moderna constituem-se de um filamento metálico envolto por uma cápsula de vidro. Quando o filamento é atravessado por uma corrente elétrica, se aquece e passa a brilhar. Para evitar o desgaste do filamento condutor, o interior da cápsula de vidro é preenchido com um gás inerte, como argônio ou criptônio.

a)

O gráfico apresenta o comportamento da resistividade do tungstênio em função da temperatura. Considere uma lâmpada incandescente cujo filamento de tungstênio, em funcionamento, possui uma seção transversal de $1{,}6\times10^{-2}$ mm² e comprimento de 2 m. Calcule qual a resistência elétrica $R$ do filamento de tungstênio quando a lâmpada está operando a uma temperatura de 3 000 °C.

Resposta $R=100\ \Omega$.
b)

Faça uma estimativa da variação volumétrica do filamento de tungstênio quando a lâmpada é desligada e o filamento atinge a temperatura ambiente de 20 °C. Explicite se o material sofreu contração ou dilatação. (Dado: coeficiente de dilatação volumétrica do tungstênio, $12\times10^{-6}\ (°\text{C})^{-1}$.)

Resposta $\Delta V\approx-1{,}1$ mm³ (contração), cerca de −3,6% do volume.
Resolução comentada

a) Pelo gráfico, a 3 000 °C a resistividade é $$\rho=8{,}0\times10^{-7}\ \Omega\cdot\ \text{m}.$$

Pela segunda lei de Ohm, $$R=\rho\,\dfrac LA.$$

A área é $$A=1{,}6\times10^{-2}$$ mm² $$=1{,}6\times10^{-2}\times10^{-6}\ m^2$$ $$=1{,}6\times10^{-8}\ m^2.$$

Então $$R=\dfrac{8{,}0\times10^{-7}\times2}{1{,}6\times10^{-8}}=100\ \Omega.$$

b) O volume do filamento em funcionamento é $$V_0=A\,L=1{,}6\times10^{-8}\times2=3{,}2\times10^{-8}\ m^3$$ $$=32$$ mm³.

Pela dilatação volumétrica, $$\Delta V=V_0\,\gamma\,\Delta\theta,$$ com $$\Delta\theta=20-3\,000=-2\,980\ ^\circ C:$$

$$\Delta V=32\times12\times10^{-6}\times(-2\,980)\approx-1{,}14$$ mm³, ou seja, $$\approx-1{,}1\times10^{-9}\ m^3.$$

O sinal negativo indica que o filamento sofre contração, de cerca de 3,6% do volume, ao esfriar até a temperatura ambiente.

Resposta: a) $R=100\ \Omega$.; b) $\Delta V\approx-1{,}1$ mm³ (contração), cerca de −3,6% do volume.

Q14
Termologia — Dilatação térmica — Dilatação anômala da água e empuxo: Lago congelado

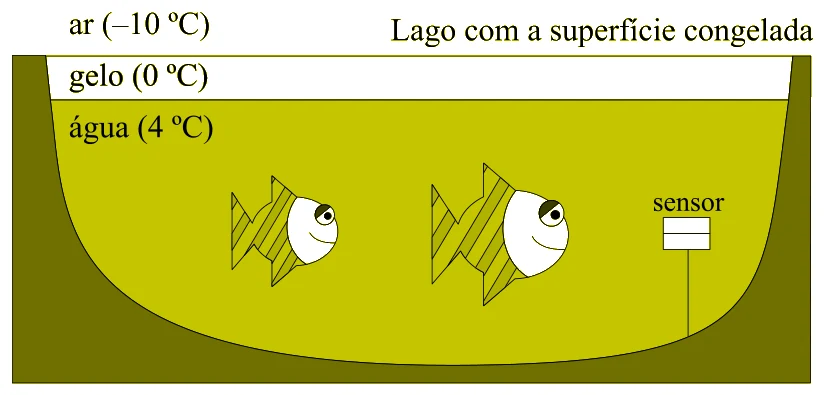

Durante um inverno rigoroso no hemisfério norte, um pequeno lago teve sua superfície congelada, conforme ilustra a figura.

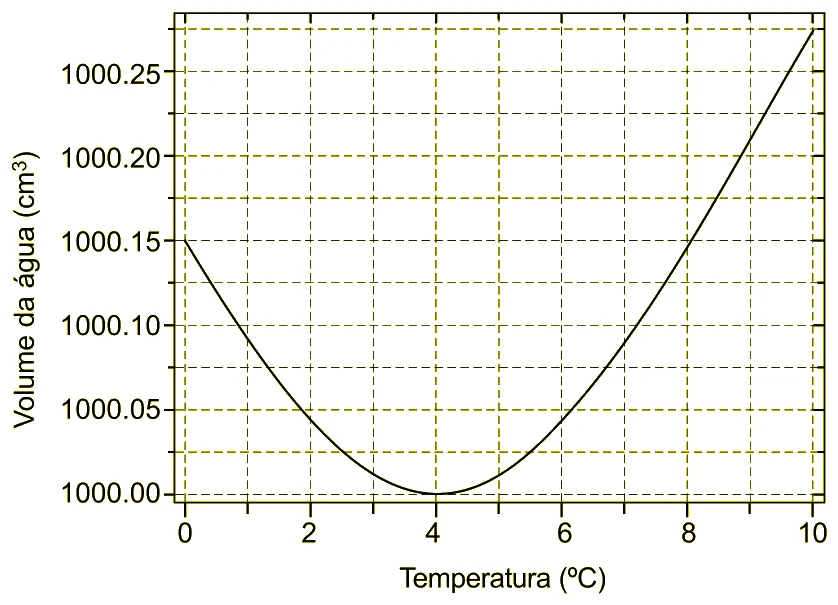

Lago com a superfície congelada (gelo a 0 °C sobre água a 4 °C) com um sensor preso por um fio ao fundo; e gráfico do volume de 1 kg de água, em cm³, em função da temperatura, com mínimo em 4 °C
Lago com a superfície congelada (gelo a 0 °C sobre água a 4 °C) com um sensor preso por um fio ao fundo; e gráfico do volume de 1 kg de água, em cm³, em função da temperatura, com mínimo em 4 °C
a)

Considerando o gráfico do volume da água em função de sua temperatura, explique porque somente a superfície se congelou, continuando o resto da água do lago em estado líquido.

Resposta A água tem densidade máxima a 4 °C; a camada mais fria, menos densa, fica no topo e congela, isolando o restante.
b)

Um biólogo deseja monitorar o pH e a temperatura desse lago e, para tanto, utiliza um sensor automático, específico para ambientes aquáticos, com dimensões de 10 cm × 10 cm × 10 cm. O sensor fica em equilíbrio, preso a um fio inextensível de massa desprezível, conforme ilustra a figura. Quando a água está à temperatura de 20 °C, o fio apresenta uma tensão de 0,20 N. Calcule qual a nova tensão no fio quando a temperatura na região do sensor chega a 4 °C. (Dados: $g=10$ m/s²; densidade da água a 20 °C, 998 kg/m³, e a 4 °C, 1 000 kg/m³; sensor de densidade homogênea; desconsidere a expansão ou contração do sensor.)

Resposta $T'=0{,}22$ N.
Resolução comentada

a) O gráfico mostra que o volume de uma mesma massa de água é mínimo a 4 °C.

Nessa temperatura a densidade é máxima.

Ao esfriar a partir de, digamos, 10 °C, a água superficial fica mais densa e desce, em convecção, até que toda a água chegue a 4 °C.

Daí em diante, esfriar mais faz a água aumentar de volume: ela fica menos densa e permanece no topo, onde chega a 0 °C e congela.

O gelo é mau condutor de calor e isola a água embaixo, que continua a cerca de 4 °C, em estado líquido, o que permite a vida de peixes e outros organismos.

b) O sensor tem volume $$V=0{,}1^3=1{,}0\times10^{-3}\ m^3$$ e está totalmente imerso, preso ao fundo por um fio.

As forças são o peso $P$ (para baixo), a tração $T$ (para baixo, do fio que o prende ao fundo) e o empuxo $E$ (para cima).

No equilíbrio, $$E=P+T,$$ então $$T=E-P.$$

A 20 °C: $$E=\rho\,V\,g=998\times10^{-3}\times10=9{,}98\ \text{N}$$ e $$T=0{,}20\ \text{N},$$ logo $$P=9{,}98-0{,}20=9{,}78\ \text{N}.$$

A 4 °C: $$E'=1\,000\times10^{-3}\times10=10{,}0\ \text{N}.$$

O peso não mudou, e a nova tensão é $$T'=E'-P=10{,}0-9{,}78=0{,}22\ \text{N}.$$

Resposta: a) A água tem densidade máxima a 4 °C; a camada mais fria, menos densa, fica no topo e congela, isolando o restante.; b) $T'=0{,}22$ N.

Q15
Óptica — Lentes — Luneta de Galileu (objetiva convergente e ocular divergente)

Neste ano o mundo todo comemora os 400 anos das primeiras observações astronômicas realizadas por Galileu Galilei. Popularizam-se esquemas de montagens caseiras de lunetas utilizando materiais de baixo custo, tais como, por exemplo, tubos de PVC, uma lente convergente (objetiva) e uma lente divergente ou convergente (ocular).

Na escolha das lentes a serem utilizadas na montagem da luneta, geralmente, não são relevantes as suas distâncias focais, $f_1$ e $f_2$ (medidas em metros), mas sim as suas potências de refração (vergência), cuja unidade de medida é a dioptria ("grau"). A vergência $V$ de uma lente convergente ou divergente é dada pelo inverso da distância focal.

Na montagem da luneta, a distância entre as duas lentes é igual à soma das distâncias focais dessas lentes e o aumento no tamanho da imagem observada com a luneta é dado pela razão entre as distâncias focais das lentes objetiva e ocular.

De posse dessas informações e desejando construir uma luneta, um estudante adquiriu tubos de PVC, uma lente objetiva convergente de 1,50 grau e uma lente ocular divergente com distância focal de 3 cm.

a)

Calcule a que distância máxima da lente objetiva ele deverá fixar a ocular. A imagem formada será direta ou invertida?

Resposta Cerca de 63,7 cm; imagem direta.
b)

Empolgado com essa montagem, o estudante deseja construir uma luneta com o triplo da capacidade de ampliação da imagem. Mantendo-se fixa a objetiva em 1,50 grau, calcule qual será o valor da vergência da ocular e o tamanho máximo da luneta.

Resposta $V_2=-100$ di; comprimento de cerca de 65,7 cm.
Resolução comentada

a) A objetiva tem $$V_1=1{,}50$$ di, logo $$f_1=\dfrac1{V_1}=\dfrac1{1{,}5}\approx0{,}667\ \text{m}$$ $$=66{,}7\ \text{cm}.$$

A ocular divergente tem $$f_2=-3\ \text{cm}.$$

A distância entre as lentes é a soma das distâncias focais, tomando o foco da divergente com seu valor negativo: $$d=f_1+f_2=66{,}7-3=63{,}7\ \text{cm}.$$

A luneta com ocular divergente é do tipo de Galileu e produz imagem direta (não invertida), o que a torna adequada às observações terrestres.

b) O aumento é $$A=\dfrac{f_1}{|f_2|}=\dfrac{66{,}7}{3}\approx22{,}2.$$

Para triplicar, $$A'=3A\approx66{,}7,$$ então $$|f_2'|=\dfrac{f_1}{A'}=\dfrac{66{,}7}{66{,}7}=1{,}0\ \text{cm}.$$

Mantendo a ocular divergente, $$f_2'=-1{,}0\ \text{cm}$$ $$=-0{,}010\ \text{m}$$ e sua vergência é $$V_2=\dfrac1{f_2'}=-100$$ di.

O tamanho da luneta é $$d'=f_1+f_2'=66{,}7-1{,}0=65{,}7\ \text{cm}.$$ (Se a ocular fosse convergente, seria $V_2=+100$ di e a luneta mediria $66{,}7+1{,}0=67{,}7$ cm.)

Resposta: a) Cerca de 63,7 cm; imagem direta.; b) $V_2=-100$ di; comprimento de cerca de 65,7 cm.
