AFA 2020 — Questões de Física comentadas — Método TEF
Academia da Força Aérea
Exame de Admissão aos CFOAV/CFOINT/CFOINF 2020 · Prova de Física (Q49-64) — resolução comentada Método TEF.
Dados da prova
Nas questões de Física, quando necessário, utilize:
densidade da água: $d = 1\cdot10^3\,kg/m^3$
aceleração da gravidade: $g = 10\,m/s^2$
$\cos 30° = sen\,60° = \dfrac{\sqrt3}{2}$
$\cos 60° = sen\,30° = \dfrac12$
$\cos 45° = sen\,45° = \dfrac{\sqrt2}{2}$
Q49
Mecânica — Cinemática — MUV em Planos Inclinados com Colisão

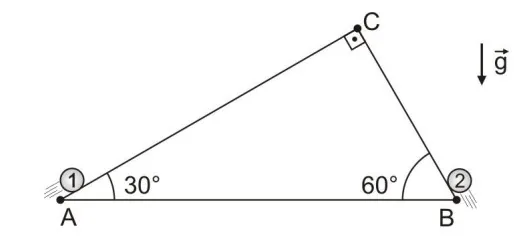

Em um local onde a aceleração da gravidade é g, as partículas idênticas, 1 e 2, são lançadas simultaneamente, e sobem sem atrito ao longo dos planos inclinados AC e BC, respectivamente, conforme figura a seguir.
A partícula 2 é lançada do ponto B com velocidade $v_0$ e gasta um tempo t para chegar ao ponto C. Considerando que as partículas 1 e 2 colidem no vértice C, então a velocidade de lançamento da partícula 1 vale
a)$\sqrt3\cdot v_0-5t$
b)$\sqrt3\cdot v_0-t$
c)$2v_0+t$
d)$v_0+5t$
Gabarito oficial EA CFOAV/CFOINT/CFOINF 2020
A
Resolução
Como o triângulo $ABC$ é retângulo em $C$, com ângulos de $30°$ e $60°$, temos $AC=\sqrt3\,BC$.
Mecânica — Dinâmica — Sistema de Blocos com Polias e Atrito

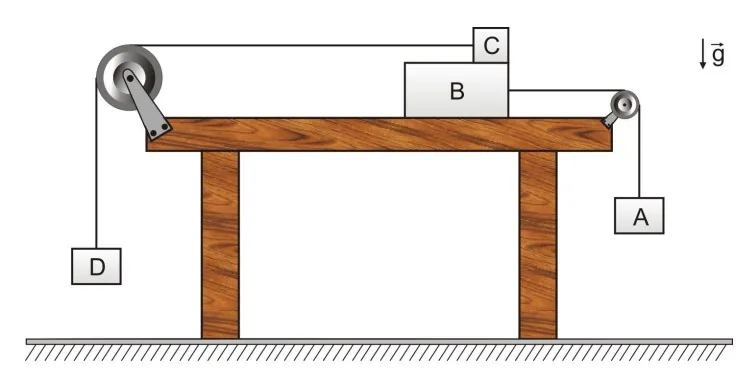

A figura a seguir, em que as polias e os fios são ideais, ilustra uma montagem realizada num local onde a aceleração da gravidade é constante e igual a g, a resistência do ar e as dimensões dos blocos A, B, C e D são desprezíveis.
O bloco B desliza com atrito sobre a superfície de uma mesa plana e horizontal, e o bloco A desce verticalmente com aceleração constante de módulo a. O bloco C desliza com atrito sobre o bloco B, e o bloco D desce verticalmente com aceleração constante de módulo 2a. As massas dos blocos A, B e D são iguais, e a massa do bloco C é o triplo da massa do bloco A. Nessas condições, o coeficiente de atrito cinético, que é o mesmo para todas as superfícies em contato, pode ser expresso pela razão
a)$\dfrac{a}{g}$
b)$\dfrac{g}{a}$
c)$\dfrac{2g}{3a}$
d)$\dfrac{3a}{2g}$
Gabarito oficial EA CFOAV/CFOINT/CFOINF 2020
D
Resolução
Sejam $m_A=m_B=m_D=m$ e $m_C=3m$.
Para os blocos suspensos:
$T_A=m(g-a)$ e $T_D=m(g-2a)$.
No bloco $B$, a força de atrito com $C$ vale $3\mu mg$ e o atrito com a mesa vale $4\mu mg$. Assim:
$T_A-3\mu mg-4\mu mg=ma$.
Substituindo $T_A$:
$g-7\mu g=2a$.
Para o bloco $C$, cuja aceleração tem módulo $2a$:
$T_D-3\mu mg=3m(2a)$.
Substituindo $T_D$:
$g-3\mu g=8a$.
Subtraindo as duas equações:
$4\mu g=6a$.
Logo, $\mu=\dfrac{3a}{2g}$.
Alternativa correta: D
Q51
Mecânica — Dinâmica — Energia em Tobogã com Elástico (Questão Anulada)

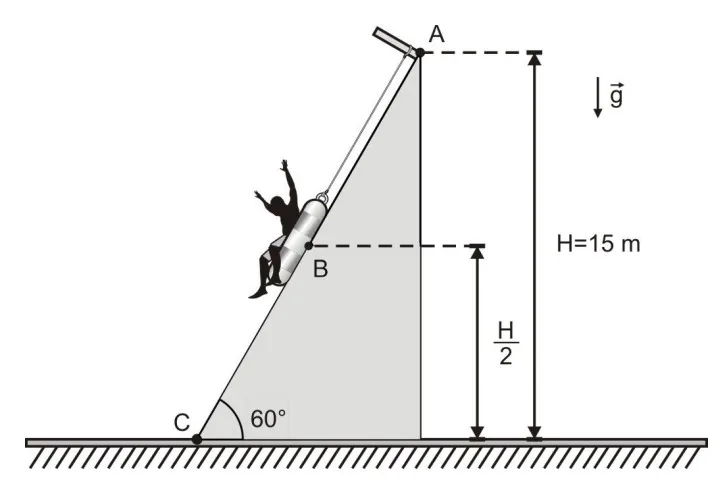

Certo brinquedo de um parque aquático é esquematizado pela figura a seguir, onde um homem e uma boia, sobre a qual se assenta, formam um sistema, tratado como partícula.
Essa "partícula" inicia seu movimento do repouso, no ponto A, situado a uma altura H = 15 m, escorregando ao longo do tobogã que está inclinado de 60° em relação ao solo, plano e horizontal. Considere a aceleração da gravidade constante e igual a g e despreze as resistências do ar, do tobogã e os efeitos hidrodinâmicos sobre a partícula. Para freá-la, fazendo-a chegar ao ponto C com velocidade nula, um elástico inicialmente não deformado, que se comporta como uma mola ideal, foi acoplado ligando essa partícula ao topo do tobogã. Nessa circunstância, a deformação máxima sofrida pelo elástico foi de $10\sqrt2\,m$. Na descida, ao passar pelo ponto B, que se encontra a uma altura $\dfrac{H}{2}$, a partícula atinge sua velocidade máxima, que, em m/s, vale
a)6,0
b)8,5
c)10
d)12
Gabarito oficial EA CFOAV/CFOINT/CFOINF 2020
Questão anulada pela banca
Resolução
O ponto $A$ está a ${15}\text{ m}$ de altura e o tobogã forma $60°$ com a horizontal. Portanto, o comprimento do trecho inclinado é:
Como o elástico está inicialmente não deformado em $A$ e permanece ligado ao topo do tobogã, sua deformação máxima em $C$ deveria ser igual a $AC$, isto é, $10\sqrt3\text{ m}$.
Entretanto, o enunciado informa uma deformação máxima de $10\sqrt2\text{ m}$. Os dados geométricos são incompatíveis, impedindo uma solução única e fisicamente consistente.
Por isso, a questão foi anulada pela banca.
Alternativa correta: Questão anulada
Q52
Mecânica — Dinâmica — Colisões Elásticas e Atrito em Rampa Circular

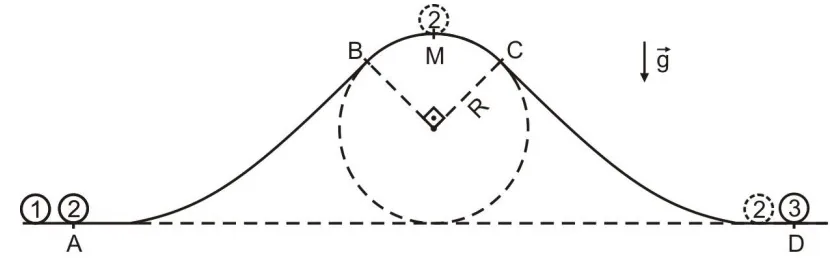

A partícula 1, no ponto A, sofre uma colisão perfeitamente elástica e faz com que a partícula 2, inicialmente em repouso, percorra, sobre uma superfície, a trajetória ABMCD, conforme figura a seguir. O trecho BMC é um arco de 90° de uma circunferência de raio R = 1,0 m.
Ao passar sobre o ponto M, a partícula 2 está na iminência de perder o contato com a superfície. A energia mecânica perdida, devido ao atrito, pela partícula 2 ao longo do trecho ABM é exatamente igual à que ela perde no trecho MCD. No ponto D, a partícula 2 sofre outra colisão, perfeitamente elástica, com a partícula 3, que está em repouso. As partículas 1 e 3 possuem mesma massa, sendo a massa de cada uma delas o dobro da massa da partícula 2. A velocidade da partícula 1, imediatamente antes da colisão no ponto A, era de 6,0 m/s. A aceleração da gravidade é constante e igual a g. Desprezando a resistência do ar, a velocidade da partícula 3, imediatamente após a colisão no ponto D, em m/s, será igual a
a)3,0
b)4,0
c)5,0
d)6,0
Gabarito oficial EA CFOAV/CFOINT/CFOINF 2020
B
Resolução
Considere $m_2=m$ e $m_1=m_3=2m$.
Na colisão elástica em $A$, a partícula 2, inicialmente em repouso, adquire:
Mecânica — Hidrostática — Ludião e Variação do Empuxo

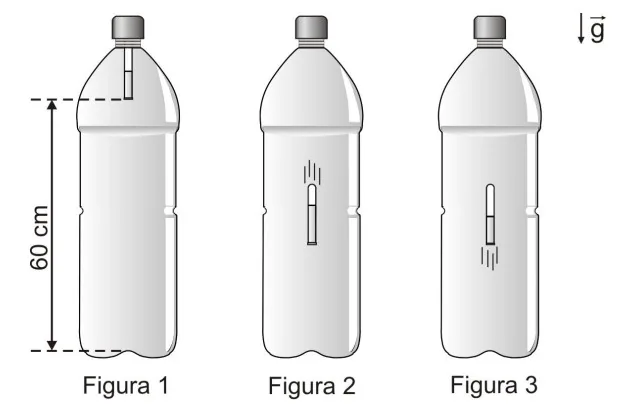

Um pequeno tubo de ensaio, de massa 50 g, no formato de cilindro, é usado como ludião — uma espécie de submarino miniatura, que sobe e desce, verticalmente, dentro de uma garrafa cheia de água. A figura 1, a seguir, ilustra uma montagem, onde o tubo, preenchido parcialmente de água, é mergulhado numa garrafa pet, completamente cheia de água. O tubo fica com sua extremidade aberta voltada para baixo e uma bolha de ar, de massa desprezível, é aprisionada dentro do tubo, formando com ele o sistema chamado ludião. A garrafa é hermeticamente fechada e o ludião tem sua extremidade superior fechada e encostada na tampa da garrafa.
Uma pessoa, ao aplicar, com a mão, uma pressão constante sobre a garrafa faz com que entre um pouco mais de água no ludião, comprimindo a bolha de ar. Nessa condição, o ludião desce, conforme figura 2, a partir do repouso, com aceleração constante, percorrendo 60 cm, até chegar ao fundo da garrafa, em 1,0 s. Após chegar ao fundo, estando o ludião em repouso, a pessoa deixa de pressionar a garrafa. A bolha expande e o ludião sobe, conforme figura 3, percorrendo os 60 cm em 0,5 s. Despreze o atrito viscoso sobre o ludião e considere que, ao longo da descida e da subida, o volume da bolha permaneça constante e igual a $V_0$ e V, respectivamente. Nessas condições, a variação de volume, $\Delta V=V-V_0$, em cm³, é igual a
Mecânica — Estática — Torque e Força Mínima em Alavanca

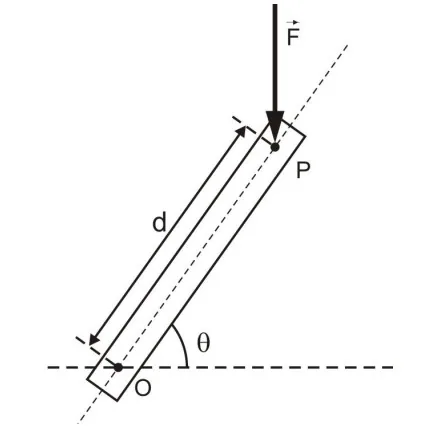

Uma força vertical de módulo F atua em um ponto P de uma alavanca rígida e homogênea que pode girar em torno de um eixo O. A alavanca possui comprimento d, entre os pontos P e O, e faz um ângulo θ com a direção horizontal, conforme figura abaixo.
A força $\vec F$ gera, assim, um torque sobre a alavanca. Considere uma outra força $\vec G$, de menor módulo possível, que pode ser aplicada sozinha no ponto P e causar o mesmo torque gerado pela força $\vec F$. Nessas condições, a opção que melhor apresenta a direção, o sentido e o módulo G da força $\vec G$ é

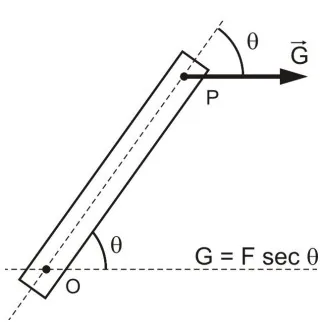

a)$\vec G$ horizontal, no mesmo sentido do avanço da alavanca; $G=F\sec\theta$.

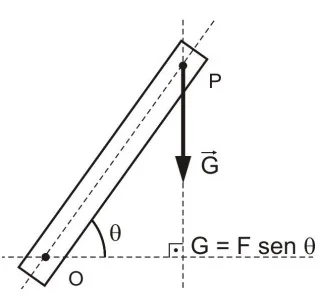

b)$\vec G$ vertical, para baixo (mesma direção e sentido de $\vec F$); $G=F\,sen\,\theta$.

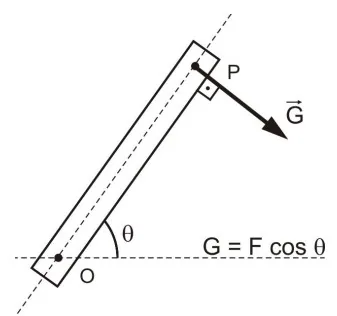

c)$\vec G$ perpendicular à alavanca, apontando para fora e para baixo; $G=F\cos\theta$.

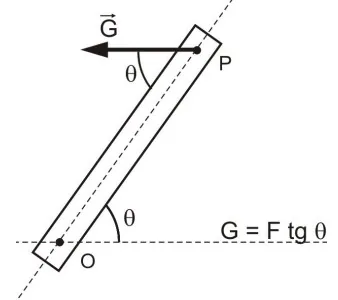

d)$\vec G$ horizontal, sentido oposto ao da alternativa a); $G=F\,tg\,\theta$.
Gabarito oficial EA CFOAV/CFOINT/CFOINF 2020
C
Resolução
O torque produzido pela força vertical $\vec F$ em relação ao eixo $O$ é:
$\tau=Fd\cos\theta$.
Para produzir o mesmo torque com o menor módulo possível, a força deve ser perpendicular à alavanca, pois assim o braço de alavanca é máximo e igual a $d$.
Portanto:
$Gd=Fd\cos\theta\Rightarrow G=F\cos\theta$.
O sentido deve produzir a mesma rotação causada por $\vec F$, conforme indicado na essa configuração.
Alternativa correta: C
Q55
Ondas — MHS — Energia Potencial e Equilíbrio Estável

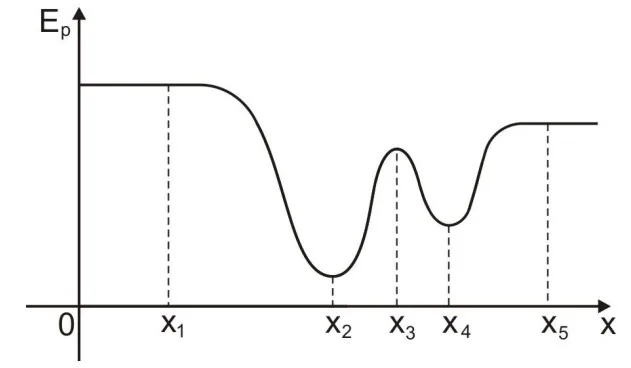

O gráfico da energia potencial ($E_p$) de uma dada partícula em função de sua posição x é apresentado na figura abaixo.
Quando a partícula é colocada com velocidade nula nas posições $x_1$, $x_2$, $x_3$, $x_4$ e $x_5$, esta permanece em repouso de acordo com a 1ª Lei de Newton. Considerando essas informações, caso haja uma perturbação sobre a partícula, ela poderá oscilar em movimento harmônico simples em torno das posições
a)$x_1$ e $x_5$
b)$x_2$ e $x_3$
c)$x_2$ e $x_4$
d)$x_3$ e $x_5$
Gabarito oficial EA CFOAV/CFOINT/CFOINF 2020
C
Resolução
A força associada à energia potencial é dada por:
$F=-\dfrac{dE_p}{dx}$.
Uma pequena oscilação harmônica pode ocorrer em torno de uma posição de equilíbrio estável, correspondente a um mínimo local da energia potencial.
No gráfico, os mínimos locais ocorrem em $x_2$ e $x_4$. Nessas posições, uma pequena perturbação produz uma força restauradora.
a partícula pode oscilar em torno de $x_2$ e $x_4$.
Alternativa correta: C
Q56
Termologia — Termodinâmica — Ciclo de Carnot e Máquinas Térmicas (Questão Anulada)

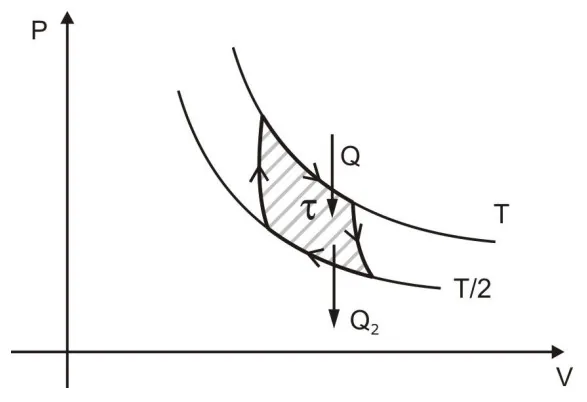

Considere uma máquina térmica ideal M que funciona realizando o ciclo de Carnot, como mostra a figura abaixo. Essa máquina retira uma quantidade de calor Q de um reservatório térmico à temperatura constante T, realiza um trabalho total τ e rejeita um calor $Q_2$ para a fonte fria à temperatura $\dfrac{T}{2}$, também constante.
A partir das mesmas fontes quente e fria projeta-se quatro máquinas térmicas A, B, C e D, respectivamente, de acordo com as figuras 1, 2, 3 e 4 abaixo; para que realizem, cada uma, o mesmo trabalho τ da máquina M.
Nessas condições, as máquinas térmicas que poderiam ser construídas, a partir dos projetos apresentados, seriam
a)A e B
b)B e C
c)C e D
d)A e D
Gabarito oficial EA CFOAV/CFOINT/CFOINF 2020
Questão anulada pela banca
Resolução
Para a máquina de Carnot operando entre $T$ e $T/2$:
$\eta_C=1-\dfrac{T/2}{T}=\dfrac12$.
Logo, $\tau=Q/2$ e $Q_2=Q/2$.

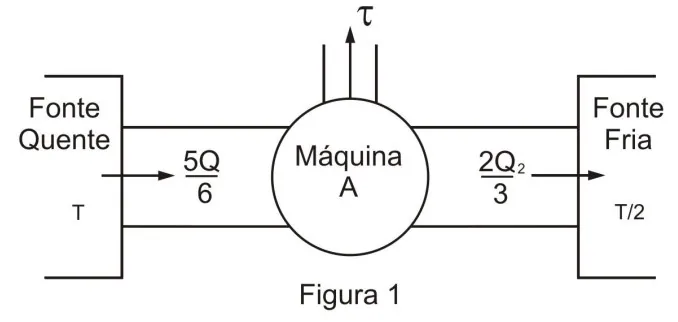

Máquina A: realiza o trabalho $\tau$, mas sua eficiência é $\eta_A=3/5=60\%$, superior ao limite de Carnot de $50\%$. Impossível.

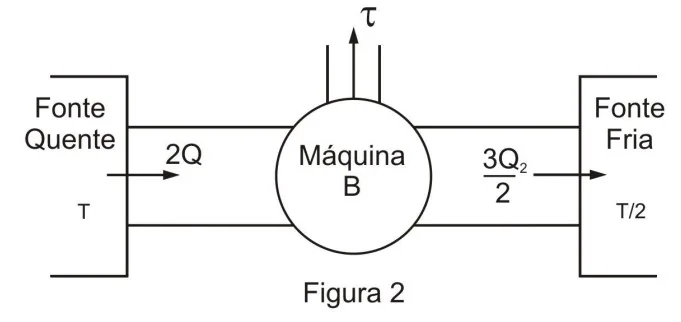

Máquina B: os valores de calor fornecidos não resultam no trabalho $\tau$. Viola a conservação da energia.

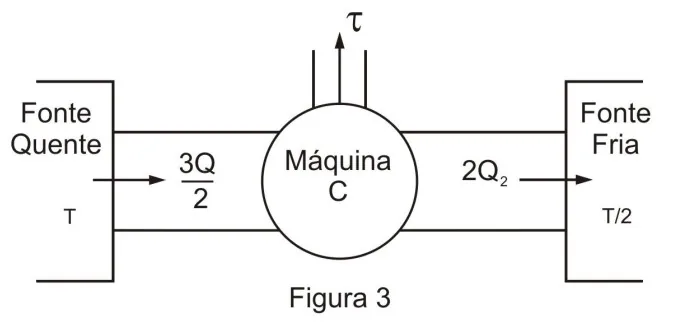

Máquina C: realiza o trabalho $\tau$ e possui eficiência $\eta_C'=1/3$, inferior ao limite de Carnot. Possível.

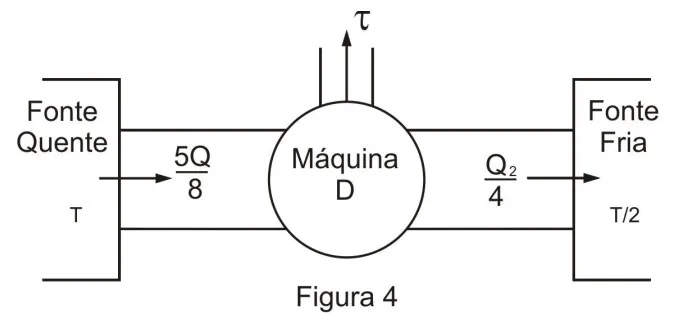

Máquina D: realiza o trabalho $\tau$, mas possui eficiência $\eta_D=4/5=80\%$, superior ao limite de Carnot. Impossível.
Assim, somente a máquina C poderia ser construída, mas nenhuma alternativa apresenta apenas C. Por isso, a questão foi anulada.
Alternativa correta: Questão anulada
Q57
Óptica — Reflexão e espelhos — Espelho Esférico e Lente: Oscilação de Imagens

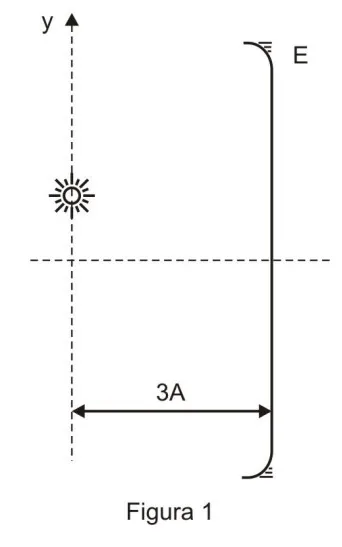

Um objeto pontual luminoso que oscila verticalmente em movimento harmônico simples, cuja equação da posição é $y=A\cos(\omega t)$, é disposto paralelamente a um espelho esférico gaussiano côncavo (E) de raio de curvatura igual a 8A, e a uma distância 3A desse espelho (figura 1).
Um observador visualiza a imagem desse objeto conjugada pelo espelho e mede a amplitude $A_1$ e a frequência de oscilação do movimento dessa imagem. Trocando-se apenas o espelho por uma lente esférica convergente delgada (L) de distância focal A e índice de refração n = 2 (figura 2), o mesmo observador visualiza uma imagem projetada do objeto oscilante e mede a amplitude $A_2$ e a frequência do movimento da imagem. Considere que o eixo óptico dos dispositivos usados passe pelo ponto de equilíbrio estável do corpo que oscila e que as observações foram realizadas em um meio perfeitamente transparente e homogêneo de índice de refração igual a 1. Nessas condições, a razão entre as amplitudes $A_2$ e $A_1$, $\dfrac{A_2}{A_1}$, de oscilação das imagens conjugadas pela lente e pelo espelho é
a)$\dfrac18$
b)$\dfrac54$
c)$\dfrac32$
d)$\dfrac12$
Gabarito oficial EA CFOAV/CFOINT/CFOINF 2020
A
Resolução
A amplitude da imagem é o módulo do aumento linear multiplicado pela amplitude do objeto.
Para o espelho côncavo, $R=8A$, logo $f_E=R/2=4A$. Como $p=3A$:
Ondas — Fenômenos ondulatórios — Interferência e Onda Estacionária entre Fontes

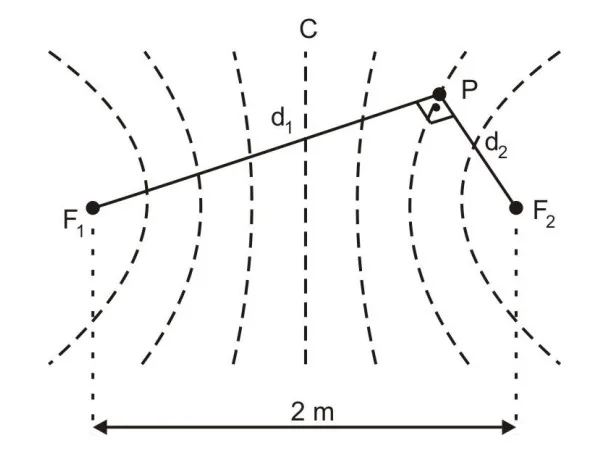

Considere duas fontes puntiformes $F_1$ e $F_2$ produzindo perturbações, de mesma frequência e amplitude, na superfície de um líquido homogêneo e ideal. A configuração de interferência gerada por essas fontes é apresentada na figura abaixo.
Sabe-se que a linha de interferência (C) que passa pela metade da distância de dois metros que separa as duas fontes é uma linha nodal. O ponto P encontra-se a uma distância $d_1$ da fonte $F_1$ e $d_2$, da fonte $F_2$, e localiza-se na primeira linha nodal após a linha central. Considere que a onda estacionária que se forma entre as fontes possua cinco nós e que dois destes estejam posicionados sobre as fontes. Nessas condições, o produto $(d_1\cdot d_2)$ entre as distâncias que separam as fontes do ponto P é
a)$\dfrac12$
b)$\dfrac32$
c)$\dfrac54$
d)$\dfrac74$
Gabarito oficial EA CFOAV/CFOINT/CFOINF 2020
B
Resolução
Entre as fontes há cinco nós, incluindo os dois nós situados sobre elas. Portanto, os ${2}\text{ m}$ correspondem a quatro intervalos de meio comprimento de onda:
Como a linha central é nodal, as fontes estão em oposição de fase. Na primeira linha nodal após a central:
$|d_1-d_2|=\lambda=1$.
Pela figura, o triângulo $F_1PF_2$ é retângulo em $P$:
$d_1^2+d_2^2=2^2=4$.
Elevando a diferença ao quadrado:
$(d_1-d_2)^2=d_1^2+d_2^2-2d_1d_2$.
$1=4-2d_1d_2\Rightarrow d_1d_2=\dfrac32$.
Alternativa correta: B
Q59
Óptica — Lentes — Associação de lentes e acromatismo
Um telescópio refrator é construído com uma objetiva acromática formada pela justaposição de duas lentes esféricas delgadas, uma convexo-côncava, de índice de refração $n_1$ e raios de curvatura R e 2R; e a outra biconvexa, de índice de refração $n_2$ e raio de curvatura R. Já a ocular é uma lente esférica delgada simples com uma distância focal que permite um aumento máximo para o telescópio igual, em módulo, a 5.
Observando-se através desse telescópio um objeto muito distante, uma imagem final imprópria é conjugada por esse instrumento. Considere que o telescópio seja utilizado em condições usuais nas quais é mínima a distância L entre as lentes objetiva e ocular, que o local onde a observação é realizada tenha índice de refração constante e igual a 1; e que sejam desprezadas as características do sistema óptico do observador. Nessas condições, o comprimento mínimo L desse telescópio será dado por
Eletricidade — Eletrostática — Equilíbrio de Carga no Eixo de Anel Carregado

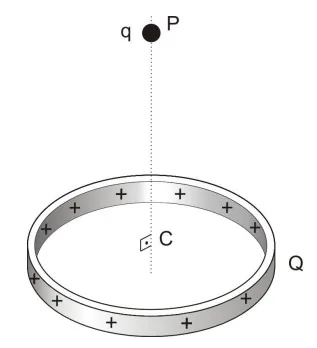

Uma carga positiva Q distribui-se uniformemente ao longo de um anel fixo não-condutor de centro C. No ponto P, sobre o eixo do anel, abandona-se em repouso uma partícula com carga elétrica q, conforme ilustrado na figura abaixo.
Sabe-se que depois de um certo tempo essa partícula passa pelo centro C do anel. Considerando apenas as interações elétricas entre as cargas Q e q, pode-se afirmar que
a)quando a partícula estiver no centro C do anel, ela experimentará um equilíbrio instável.
b)quando a partícula estiver no centro C do anel, ela experimentará um equilíbrio estável.
c)à medida que a partícula se desloca em direção ao centro C do anel, a energia potencial elétrica das cargas Q e q aumenta.
d)à medida que a partícula se desloca em direção ao centro C do anel, a energia potencial elétrica das cargas Q e q é igual à energia potencial do início do movimento.
Gabarito oficial EA CFOAV/CFOINT/CFOINF 2020
B
Resolução
Como a partícula abandonada em $P$ se desloca em direção ao anel positivo, sua carga $q$ é negativa.
O potencial produzido pelo anel em um ponto do eixo, a uma distância $x$ do centro, é:
$V(x)=\dfrac{kQ}{\sqrt{R^2+x^2}}$.
A energia potencial elétrica é $U=qV$. Como $q<0$, à medida que $x$ diminui e a partícula se aproxima de $C$, $U$ diminui.
No centro do anel, o campo elétrico é nulo. Para uma pequena perturbação ao longo do eixo, o campo aponta para fora de $C$, mas a força sobre a carga negativa aponta no sentido contrário, reconduzindo-a ao centro.
Logo, $C$ é uma posição de equilíbrio estável.
Alternativa correta: B
Q61
Eletricidade — Eletrodinâmica — Fusível e Circuito com Lâmpadas

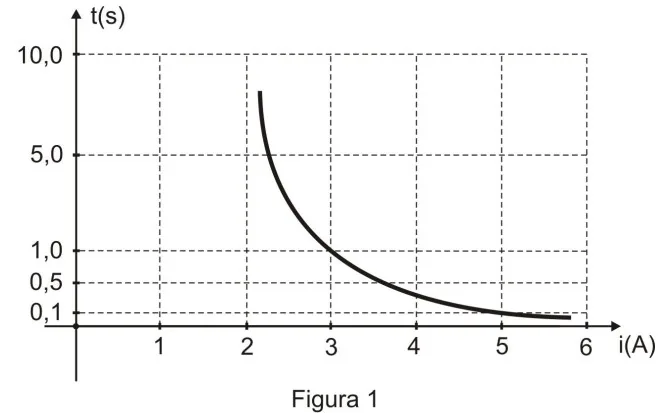

Através da curva tempo (t) x corrente (i) de um fusível F (figura 1) pode-se determinar o tempo necessário para que ele derreta e assim desligue o circuito onde está inserido.

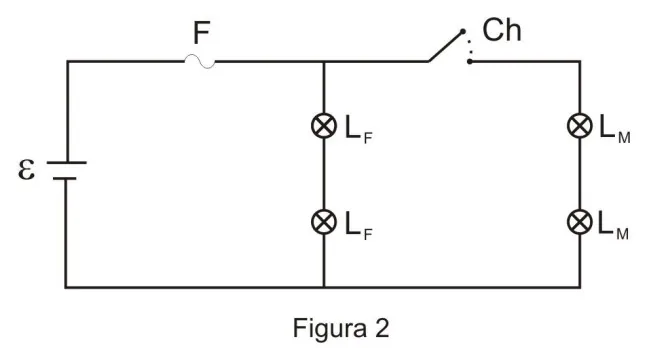

A figura 2 mostra o circuito elétrico simplificado de um automóvel, composto por uma bateria ideal de fem ε igual a 12 V, duas lâmpadas $L_F$, cujas resistências elétricas são ôhmicas e iguais a $6\,\Omega$ cada. Completam o circuito outras duas lâmpadas $L_M$, também ôhmicas, de resistências elétricas $3\,\Omega$ cada, além do fusível F e da chave Ch, inicialmente aberta.
A partir do instante em que a chave Ch for fechada, observar-se-á que as duas lâmpadas $L_F$
a)apagarão depois de 1,0 s.
b)permanecerão acesas por apenas 0,50 s.
c)terão seu brilho aumentado, mas não apagarão.
d)continuarão a brilhar com a mesma intensidade, mas não apagarão.
Gabarito oficial EA CFOAV/CFOINT/CFOINF 2020
A
Resolução
Antes do fechamento da chave, apenas as duas lâmpadas $L_F$ estão ligadas em série:
$R_F=6+6={12}\,\Omega$ e $i_F=\dfrac{12}{12}={1}\text{ A}$.
Ao fechar a chave, o ramo das lâmpadas $L_M$ também é conectado:
$R_M=3+3={6}\,\Omega$.
Os dois ramos ficam em paralelo:
$R_{eq}=\dfrac{12\cdot6}{12+6}={4}\,\Omega$.
A corrente que atravessa o fusível passa a ser:
$i=\dfrac{12}{4}={3}\text{ A}$.
Pelo gráfico, uma corrente de ${3}\text{ A}$ funde o fusível após aproximadamente ${1{,}0}\text{ s}$. Até esse instante, as lâmpadas $L_F$ mantêm o mesmo brilho; depois, o circuito é interrompido e elas apagam.
Alternativa correta: A
Q62
Eletricidade — Eletrodinâmica — Carga de Capacitor em Circuito RC

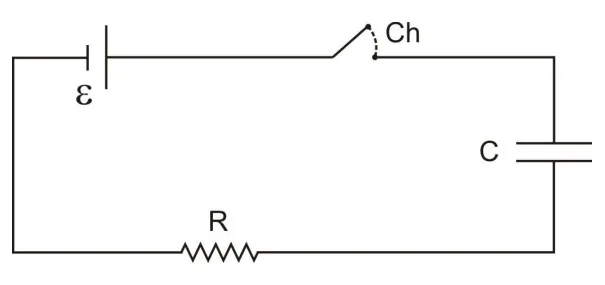

O circuito elétrico esquematizado a seguir é constituído de uma bateria de resistência interna desprezível e fem ε, de um resistor de resistência elétrica R, de um capacitor de capacitância C, inicialmente descarregado, e de uma chave Ch, inicialmente aberta.
Fecha-se a chave Ch e aguarda-se o capacitor carregar. Quando ele estiver completamente carregado, pode-se afirmar que a razão entre a energia dissipada no resistor ($E_R$) e a energia acumulada no capacitor ($E_C$), $\dfrac{E_R}{E_C}$, é
a)maior que 1, desde que $\dfrac{R}{C}>1$
b)menor que 1, desde que $\dfrac{R}{C}>1$
c)igual a 1, somente se $\dfrac{R}{C}=1$
d)igual a 1, independentemente da razão $\dfrac{R}{C}$
Gabarito oficial EA CFOAV/CFOINT/CFOINF 2020
D
Resolução
Ao final do carregamento, a carga do capacitor é:
$Q=C\varepsilon$.
A energia fornecida pela bateria é:
$E_{bat}=\varepsilon Q=C\varepsilon^2$.
A energia armazenada no capacitor é:
$E_C=\dfrac{C\varepsilon^2}{2}$.
Logo, a energia dissipada no resistor vale:
$E_R=E_{bat}-E_C=\dfrac{C\varepsilon^2}{2}$.
$\dfrac{E_R}{E_C}=1$, independentemente de $R$ e $C$. A resistência altera apenas o tempo de carregamento.
Alternativa correta: D
Q63
Eletromagnetismo — Força magnética — Movimento em campos elétrico e magnético cruzados

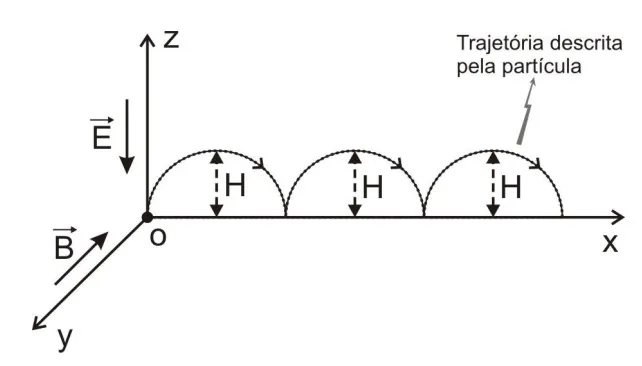

Uma partícula de massa 1 g eletrizada com carga igual a $-4\,mC$ encontra-se inicialmente em repouso imersa num campo elétrico $\vec E$ vertical e num campo magnético $\vec B$ horizontal, ambos uniformes e constantes. As intensidades de $\vec E$ e $\vec B$ são, respectivamente, 2 V/m e 1 T. Devido exclusivamente à ação das forças elétrica e magnética, a partícula descreverá um movimento que resulta numa trajetória cicloidal no plano xz, conforme ilustrado na figura abaixo.
Sabendo-se que a projeção deste movimento da partícula na direção do eixo oz resulta num movimento harmônico simples, pode-se concluir que a altura máxima H atingida pela partícula vale, em cm,
Eletromagnetismo — Indução eletromagnética — Indução Eletromagnética com Ímã em MHS

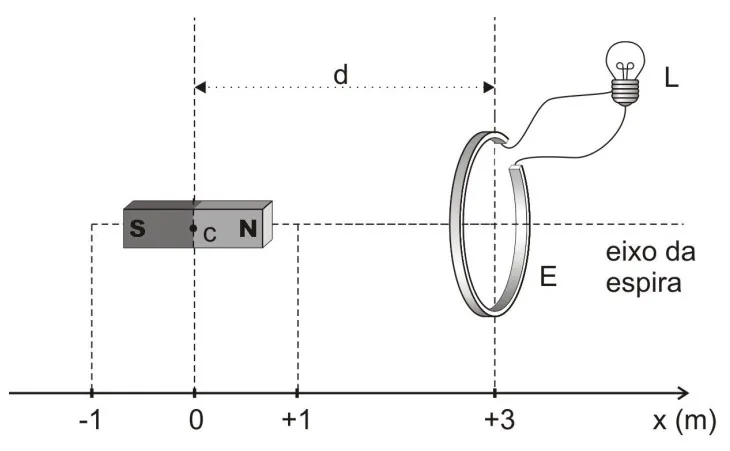

Considere que a intensidade do campo magnético gerado por um ímã em forma de barra varia na razão inversa do quadrado da distância d entre o centro C deste ímã e o centro de uma espira condutora E, ligada a uma lâmpada L, conforme ilustrado na figura abaixo.
A partir do instante $t_0=0$, o ímã é movimentado para a direita e para a esquerda de tal maneira que o seu centro C passa a descrever um movimento harmônico simples indicado abaixo pelo gráfico da posição (x) em função do tempo (t), com amplitude 1 m (entre x=-1 e x=+1) e período T=3 s.
Durante o movimento desse ímã, verifica-se que a luminosidade da lâmpada L
a)aumenta à medida que o centro C do ímã se move da posição $x=-1\,m$ até $x=+1\,m$.
b)diminui entre os instantes $t=\dfrac{n}{2}T$ e $t'=\dfrac{(n+1)}{2}T$, onde T é o período do movimento e n é ímpar.
c)é nula quando o centro C do ímã está na posição $x=\pm1\,m$.
d)é mínima nos instantes $t=\dfrac{m}{4}T$, onde T é o período do movimento e m é um número par.
Gabarito oficial EA CFOAV/CFOINT/CFOINF 2020
C
Resolução
Pela lei de Faraday, a força eletromotriz induzida é:
$|\varepsilon|=\left|\dfrac{d\Phi}{dt}\right|$.
Como a área e a orientação da espira são constantes, o fluxo varia apenas porque a distância entre o ímã e a espira muda.
Nos extremos do movimento harmônico simples, $x=\pm{1}\text{ m}$, a velocidade do ímã é instantaneamente nula. Nesse instante, a distância não varia:
