3ª série do Ensino Médio · Questões de Física 45 a 52.

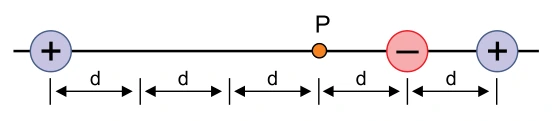

Alinhadas com um ponto P, estão distribuídas três cargas elétricas puntiformes e de intensidades Q, diferentes uma da outra apenas pelo sinal da carga que acumulam.
Devido à presença das três cargas, o potencial elétrico gerado no ponto P tem valor
O potencial é escalar: Vᴘ = kQ/(3d) − kQ/d + kQ/(2d) = −kQ/(6d). Alternativa A.

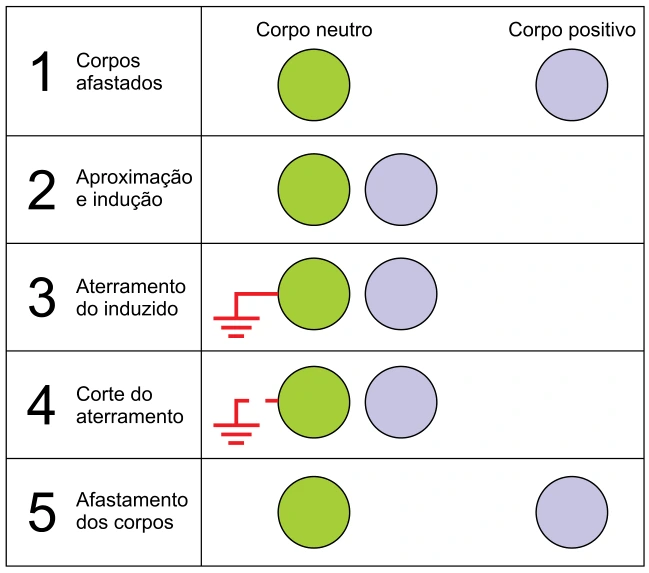

A sequência de ações ilustra o processo de eletrização de um corpo inicialmente neutro.
A partir desse processo, o corpo que era inicialmente neutro ficará com carga
O indutor positivo atrai elétrons da Terra para o corpo aterrado. Ao desfazer primeiro o aterramento e depois afastar o indutor, os elétrons em excesso permanecem no corpo, deixando-o negativo. Alternativa E.
Em um experimento são utilizadas quatro pequenas esferas condutoras e idênticas P, Q, R e S. A esfera P é carregada eletricamente com carga igual a + 20 C, a esfera S é carregada com carga elétrica igual a – 3 C, enquanto as outras duas permanecem com carga elétrica nula. Então as esferas são submetidas a uma sequência de contatos: 1 – Toca-se P em Q, separando-as em seguida; 2 – Toca-se Q em R, separando-as em seguida; 3 – Toca-se R em S, separando-as em seguida. Ao final desse processo, a esfera S apresentará carga elétrica igual a
Primeiro, P e Q ficam com 10 C. Depois, Q e R ficam com 5 C. Finalmente, R com 5 C toca S com −3 C: a soma de 2 C se divide em 1 C para cada esfera. Alternativa B.
Pretende-se substituir um fio elétrico por outro constituído do mesmo material e com a mesma resistência elétrica do fio original, contudo, com a metade do comprimento dele. Para isso, a área do novo fio, em comparação com a área de secção transversal do fio original, deve ser
R = ρL/A. Mantidas R e ρ, a área é proporcional ao comprimento. Se o novo comprimento é L/2, a área deve ser A/2. Alternativa B.
Um computador, constituído por uma torre, teclado, mouse e monitor, foi ligado às 8h e desligado somente às 18h do mesmo dia, tendo sido utilizado apenas uma vez, às 17h. Sabendo que seu monitor estava programado para se desligar automaticamente após uma hora sem uso e que a potência total do computador é de 500 W, dos quais 100 W são do monitor, pode-se concluir que a energia utilizada pelo aparelho no período das 8h às 18h daquele dia foi de
A torre e os periféricos consomem 400 W durante 10 h: 4 000 Wh. O monitor funciona das 8h às 9h e das 17h às 18h: 100 × 2 = 200 Wh. Total: 4 200 Wh. Alternativa D.
Usando-se apenas resistores de resistências iguais a 600 Ω, deseja-se obter uma associação com resistência igual a 500 Ω. Das associações indicadas, aquela que cumpre esse objetivo é
Na montagem A, três resistores de 600 Ω estão em paralelo, fornecendo 200 Ω. Dois resistores de 600 Ω em paralelo fornecem 300 Ω. Os dois blocos estão em série: 200 + 300 = 500 Ω. Alternativa A.

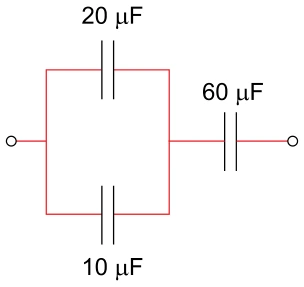

O circuito representado abaixo foi construído usando-se fios de resistências elétricas desprezíveis.
Um capacitor, capaz de substituir o efeito desse circuito, terá capacitância equivalente igual a
Os capacitores de 20 µF e 10 µF estão em paralelo: 30 µF. Esse conjunto está em série com 60 µF: C = 30 × 60/(30 + 60) = 20 µF. Alternativa C.

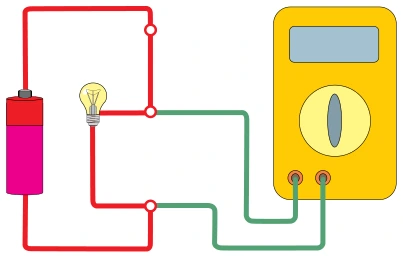

O multímetro é um aparelho de multifunções capaz de medir tensões, correntes e resistências, conforme a seleção da função desejada. Nas figuras 1 e 2, esse aparelho foi empregado no mesmo circuito, cumprindo funções diferentes. Figura 1

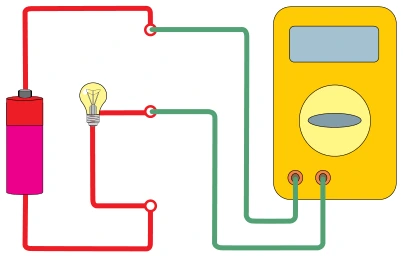

Figura 2
De acordo com as disposições do multímetro nos circuitos das figuras, foram medidas, respectivamente,
Na figura 1, o multímetro está em paralelo com a lâmpada, medindo diferença de potencial. Na figura 2, está em série no circuito, medindo corrente. Alternativa C.
