UFPR 2016 — Questões de Física comentadas — Método TEF

Um sistema amplamente utilizado para determinar a velocidade de veículos – muitas vezes, chamado erroneamente de “radar” – possui dois sensores constituídos por laços de fios condutores embutidos no asfalto. Cada um dos laços corresponde a uma bobina. Quando o veículo passa pelo primeiro laço, a indutância da bobina é alterada e é detectada a passagem do veículo por essa bobina. Nesse momento, é acionada a contagem de tempo, que é interrompida quando da passagem do veículo pela segunda bobina. Com base nesse sistema, considere a seguinte situação: em uma determinada via, cuja velocidade limite é 60 km/h, a distância entre as bobinas é de 3,0 m. Ao passar um veículo por esse “radar”, foi registrado um intervalo de tempo de passagem entre as duas bobinas de 200 ms. Assinale a alternativa que apresenta a velocidade determinada pelo sistema quando da passagem do veículo.

Uma esfera homogênea e de material pouco denso, com volume de 5,0 cm³, está em repouso, completamente imersa em água. Uma mola, disposta verticalmente, tem uma de suas extremidades presa ao fundo do recipiente e a outra à parte inferior da esfera, conforme figura ao lado. Por ação da esfera, a mola foi deformada em 0,1 cm, em relação ao seu comprimento quando não submetida a nenhuma força deformadora. Considere a densidade da água como 1,0 g/cm³, a aceleração gravitacional como 10 m/s² e a densidade do material do qual a esfera é constituída como 0,1 g/cm³. Com base nas informações apresentadas, assinale a alternativa que apresenta a constante elástica dessa mola.

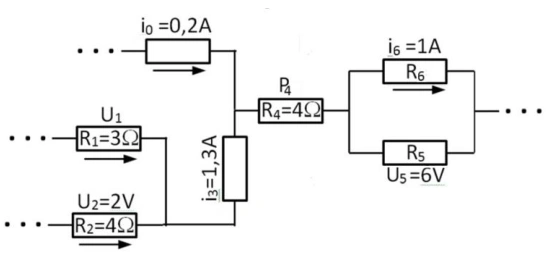

De um trecho de um circuito mais complexo, em que as setas indicam o sentido convencional da corrente elétrica, são conhecidas as informações apresentadas na figura ao lado. Quanto aos valores que podem ser calculados no circuito, identifique as afirmativas a seguir como verdadeiras (V) ou falsas (F):

( ) A resistência elétrica no resistor R₅ é de 3 Ω.

( ) A tensão elétrica no resistor R₁ é de 2 V.

( ) A potência dissipada pelo resistor R₄ é de 9 W.

( ) O valor da resistência elétrica R₆ é de 6 Ω.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

Com relação aos conceitos relativos a energia, identifique as afirmativas a seguir como verdadeiras (V) ou falsas (F):

( ) Se um automóvel tem a sua velocidade dobrada, a sua energia cinética também dobra de valor.

( ) A energia potencial gravitacional de um objeto pode ser positiva, negativa ou zero, dependendo do nível tomado como referência.

( ) A soma das energias cinética e potencial de um sistema mecânico oscilatório é sempre constante.

( ) A energia cinética de uma partícula pode ser negativa se a velocidade tiver sinal negativo.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

O sistema representado na figura ao lado corresponde a um corpo 1, com massa 20 kg, apoiado sobre uma superfície plana horizontal, e um corpo 2, com massa de 6 kg, o qual está apoiado em um plano inclinado que faz 60º com a horizontal. O coeficiente de atrito cinético entre cada um dos corpos e a superfície de apoio é 0,1. Uma força F de 200 N, aplicada sobre o corpo 1, movimenta o sistema, e um sistema que não aparece na figura faz com que a direção da força F seja mantida constante e igual a 30º em relação à horizontal. Uma corda inextensível e de massa desprezível une os dois corpos por meio de uma polia. Considere que a massa e todas as formas de atrito na polia são desprezíveis. Também considere, para esta questão, a aceleração gravitacional como sendo de 10 m/s² e o cos 30º igual a 0,87. Com base nessas informações, assinale a alternativa que apresenta a tensão na corda que une os dois corpos.

Um cilindro com dilatação térmica desprezível possui volume de 25 litros. Nele estava contido um gás sob pressão de 4 atmosferas e temperatura de 227 °C. Uma válvula de controle do gás do cilindro foi aberta até que a pressão no cilindro fosse de 1 atm. Verificou-se que, nessa situação, a temperatura do gás e do cilindro era a ambiente e igual a 27 °C.

(Considere que a temperatura de 0 °C corresponde a 273 K)

Assinale a alternativa que apresenta o volume de gás que escapou do cilindro, em litros.

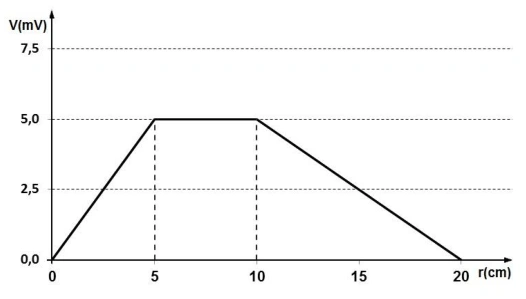

Verificou-se que, numa dada região, o potencial elétrico V segue o comportamento descrito pelo gráfico V x r ao lado.

(Considere que a carga elétrica do elétron é $-1{,}6\cdot10^{-19}\,\mathrm C$)

Baseado nesse gráfico, considere as seguintes afirmativas:

1. A força elétrica que age sobre uma carga q = 4 μC colocada na posição r = 8 cm vale $2{,}5\cdot10^{-7}\,\mathrm N$.

2. O campo elétrico, para r = 2,5 cm, possui módulo E = 0,1 N/C.

3. Entre 10 cm e 20 cm, o campo elétrico é uniforme.

4. Ao se transferir um elétron de r = 10 cm para r = 20 cm, a energia potencial elétrica aumenta de $8{,}0\cdot10^{-22}\,\mathrm J$.

Assinale a alternativa correta.

Sabe-se que o objeto fotografado por uma câmera fotográfica digital tem 20 vezes o tamanho da imagem nítida formada no sensor dessa câmera. A distância focal da câmera é de 30 mm. Para a resolução desse problema, considere as seguintes equações: $A=-\frac{p\prime}{p}=\frac{I}{O}$ e $\frac1f=\frac1p+\frac1{p\prime}$.

Assinale a alternativa que apresenta a distância do objeto até a câmera.

Foram geradas duas ondas sonoras em um determinado ambiente, com frequências f₁ e f₂. Sabe-se que a frequência f₂ era de 88 Hz. Percebeu-se que essas duas ondas estavam interferindo entre si, provocando o fenômeno acústico denominado “batimento”, cuja frequência era de 4 Hz. Com o uso de instrumentos adequados, verificou-se que o comprimento de onda para a frequência f₂ era maior que o comprimento de onda para a frequência f₁. Com base nessas informações, assinale a alternativa que apresenta a frequência f₁.
