UFRGS · 2019 — Questões de Física comentadas — Método TEF

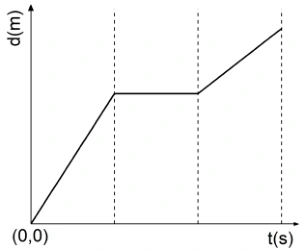

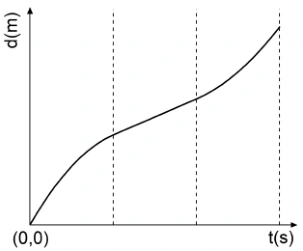

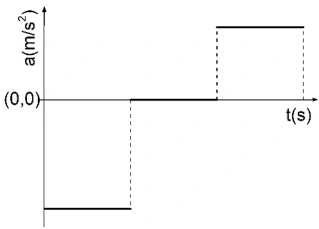

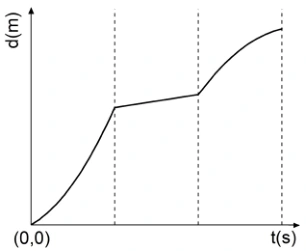

Um automóvel viaja por uma estrada retilínea com velocidade constante. A partir de dado instante, considerado como t=0, o automóvel sofre acelerações distintas em três intervalos consecutivos de tempo, conforme representado no gráfico abaixo. Assinale a alternativa que contém o gráfico que melhor representa o deslocamento do automóvel, nos mesmos intervalos de tempo. Informação: nos gráficos, (0,0) representa a origem do sistema de coordenadas.

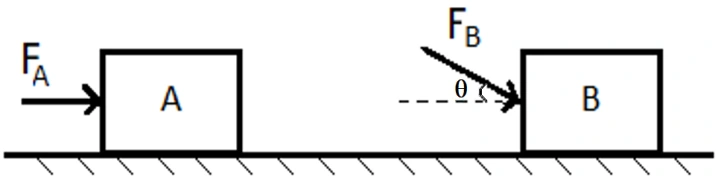

Na figura abaixo, duas forças de intensidade FA=20 N e FB=50 N são aplicadas, respectivamente, a dois blocos A e B, de mesma massa m, que se encontram sobre uma superfície horizontal sem atrito. A força FB forma um ângulo θ com a horizontal, sendo sen θ=0,6 e cos θ=0,8. A razão aB/aA entre os módulos das acelerações aB e aA, adquiridas pelos respectivos blocos B e A, é igual a

Em 12 de agosto de 2018, a NASA lançou uma sonda espacial, a Parker Solar Probe, com objetivo de aprofundar estudos sobre o Sol e o vento solar (o fluxo contínuo de partículas emitidas pela coroa solar). A sonda deverá ser colocada em uma órbita tal que, em seu ponto de máxima aproximação do Sol, chegará a uma distância deste menor que 1/24 da distância Sol-Terra. Considere FT o módulo da força gravitacional exercida pelo Sol sobre a sonda, quando esta se encontra na atmosfera terrestre, e considere FS o módulo da força gravitacional exercida pelo Sol sobre a sonda, quando a distância desta ao Sol for igual a 1/24 da distância Sol-Terra. A razão FS/FT entre os módulos dessas forças sobre a sonda é igual a

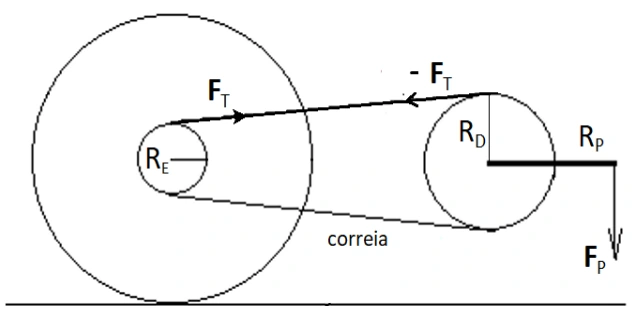

A figura abaixo representa um sistema de coroas dentadas de uma bicicleta, que está se movendo com velocidade constante. As coroas dentadas giram sem atrito em torno de seus eixos. A coroa dentada dianteira de raio RD é movimentada pelos pedais e está ligada à coroa traseira de raio RE pela correia de massa desprezível. FP é a força aplicada no pedal cujo comprimento é RP a partir do centro da coroa. Nessa situação, o módulo do torque transmitido à roda traseira, através da coroa de raio RE, é

Um dispositivo de lançamento vertical de massas consiste em um tubo com uma mola sobre a qual são colocados objetos. Após a mola ser comprimida, o sistema massa-mola é liberado. Não há contato entre a massa e a parede do tubo, e a resistência do ar é desprezível. Na figura I, um objeto de massa m é colocado sobre uma mola de constante elástica k. A mola é então comprimida por uma distância X. Quando o sistema é liberado, o objeto é arremessado verticalmente e atinge uma altura h. Na figura II, um objeto de massa 2m é colocado sobre a mesma mola e esta é comprimida por uma distância 2X. Nesse caso, a altura H atingida pelo objeto, após a liberação do sistema, é

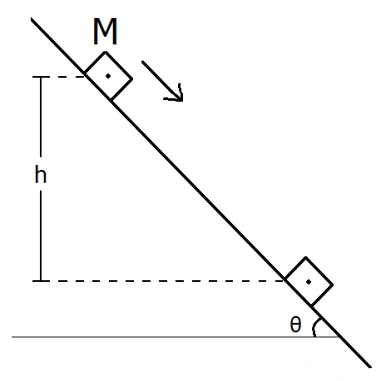

Na figura abaixo, um corpo de massa M desliza com velocidade constante sobre um plano inclinado que forma um ângulo θ com o plano horizontal. Considere g o módulo da aceleração da gravidade e despreze a resistência do ar. Assinale a alternativa que preenche corretamente as lacunas do enunciado abaixo, na ordem em que aparecem. Quando o centro de massa do corpo desce uma altura h, os trabalhos realizados pela força peso e pela força de atrito entre corpo e plano são, respectivamente, ........ e ........ .

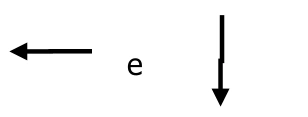

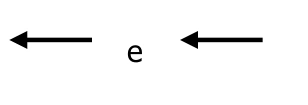

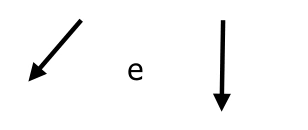

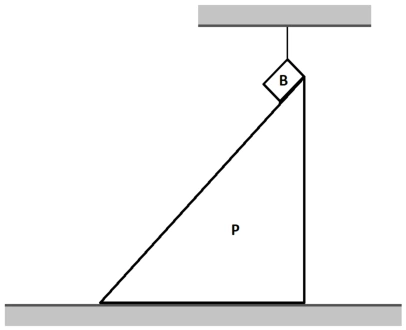

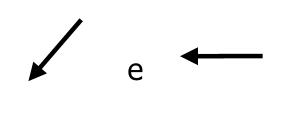

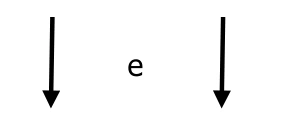

Um bloco B está suspenso por um fio de massa desprezível e apoiado sobre um plano inclinado P, conforme representa a figura abaixo. Não há atrito entre o bloco e o plano nem entre o plano e a superfície horizontal. O sistema está inicialmente em repouso. Assinale a alternativa que indica, respectivamente, através das setas, a trajetória seguida pelos centros de massa do bloco e do sistema bloco+plano inclinado, quando o fio é cortado.

A esfera de massa M cai, de uma altura h, verticalmente ao solo, partindo do repouso. A resistência do ar é desprezível. A figura a seguir representa essa situação. Sendo T o tempo de queda e g o módulo da aceleração da gravidade, o módulo da quantidade de movimento linear da esfera, quando atinge o solo, é

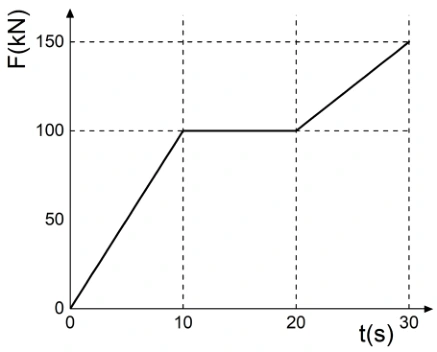

Impulso específico é uma medida da eficiência do uso do combustível por motores a jato para produzir o necessário impulso. Ele é calculado pela razão entre os módulos do impulso produzido pelo motor e do peso do combustível usado, Pc, isto é, I/Pc. A figura abaixo representa a força produzida por um motor a jato durante 30 s. Sabendo que o impulso específico do motor é de 2000 s e considerando o módulo da aceleração da gravidade igual a 10 m/s², a massa de combustível usado nesse intervalo de tempo foi de

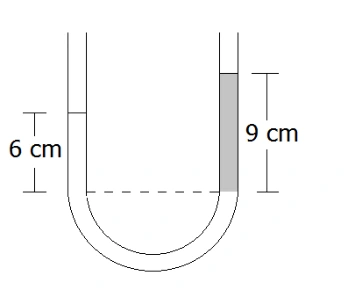

Em um tubo transparente em forma de U contendo água, verteu-se, em uma de suas extremidades, uma dada quantidade de um líquido não miscível em água. Considere a densidade da água igual a 1 g/cm³. A figura abaixo mostra a forma como ficaram distribuídos a água e o líquido (em cinza) após o equilíbrio. Qual é, aproximadamente, o valor da densidade do líquido, em g/cm³?

A telefonia celular utiliza radiação eletromagnética na faixa da rádio-frequência (RF: 10 MHz – 300 GHz) para as comunicações. Embora não ionizantes, essas radiações ainda podem causar danos aos tecidos biológicos através do calor que elas transmitem. A taxa de absorção específica (SAR – specific absorption rate) mede a taxa na qual os tecidos biológicos absorvem energia quando expostos às RF’s, e é medida em Watt por kilograma de massa do tecido (W/kg). No Brasil, a Agência Nacional de Telecomunicações, ANATEL, estabeleceu como limite o valor de 2 W/kg para a absorção pelas regiões da cabeça e tronco humanos. Os efeitos nos diferentes tecidos são medidos em laboratório. Por exemplo, uma amostra de tecido do olho humano exposta por 6 minutos à RF de 950 MHz, emitida por um telefone celular, resultou em uma SAR de 1,5 W/kg. Considerando o calor específico desse tecido de 3600 J/(kg °C), sua temperatura (em °C) aumentou em

Considere as afirmações abaixo, sobre o comportamento térmico dos gases ideais. I - Volumes iguais de gases diferentes, na mesma temperatura inicial, quando aquecidos sob pressão constante de modo a sofrerem a mesma variação de temperatura, dilatam-se igualmente. II - Volumes iguais de gases diferentes, na mesma temperatura e pressão, contêm o mesmo número de moléculas. III - Uma dada massa gasosa, quando mantida sob pressão constante, tem temperatura T e volume V diretamente proporcionais. Quais estão corretas?

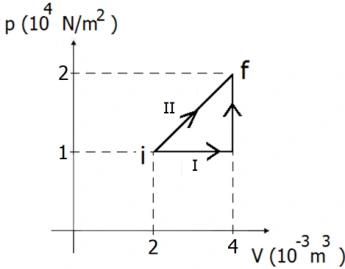

Um gás ideal contido em um cilindro com pistão pode ser levado de um estado inicial i até um estado final f, seguindo dois processos distintos, I e II, conforme ilustrado na figura. Os trabalhos WI e WII, realizados pelo gás nos processos I e II, valem respectivamente

Um gás ideal contido em um cilindro com pistão pode ser levado de um estado inicial i até um estado final f, seguindo dois processos distintos, I e II, conforme ilustrado na figura. Assinale a alternativa que preenche corretamente as lacunas do enunciado abaixo, na ordem em que aparecem. No processo I, o gás sofre duas transformações sucessivas, sendo a primeira ........ e a segunda ........ . A variação de energia interna no processo I, ∆UI, é ........ variação de energia interna no processo II, ∆UII.

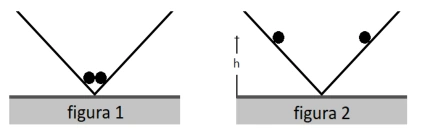

Duas pequenas esferas idênticas, contendo cargas elétricas iguais, são colocadas no vértice de um perfil quadrado de madeira, sem atrito, conforme representa a figura 1 abaixo. As esferas são liberadas e, devido à repulsão elétrica, sobem pelas paredes do perfil e ficam em equilíbrio a uma altura h em relação à base, conforme representa a figura 2. Sendo P, Fe e N, os módulos, respectivamente, do peso de uma esfera, da força de repulsão elétrica entre elas e da força normal entre uma esfera e a parede do perfil, a condição de equilíbrio ocorre quando

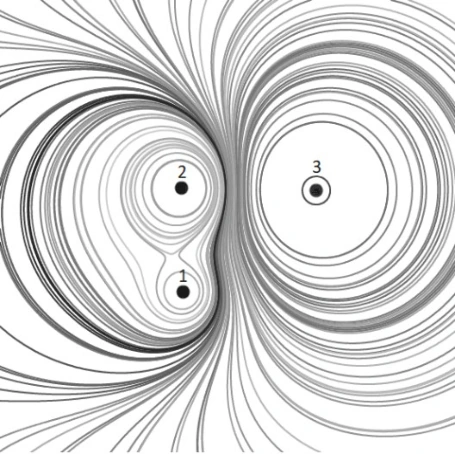

Na figura abaixo, está representado, em corte, um sistema de três cargas elétricas com seu respectivo conjunto de superfícies equipotenciais. Assinale a alternativa que preenche corretamente as lacunas do enunciado abaixo, na ordem em que aparecem. A partir do traçado das equipotenciais, pode-se afirmar que as cargas ........ têm sinais ........ e que os módulos das cargas são tais que ........ .

Um fio condutor está fixamente colocado na região entre os polos de um ímã. A figura abaixo representa um corte da região interior, que mostra o campo magnético uniforme (desprezando os efeitos de borda) e o fio entrando perpendicularmente no plano da página. Em dado instante, uma corrente elétrica começa a fluir pelo fio, com sentido “para dentro da página”. A alternativa que melhor representa a configuração final das linhas de campo magnético é

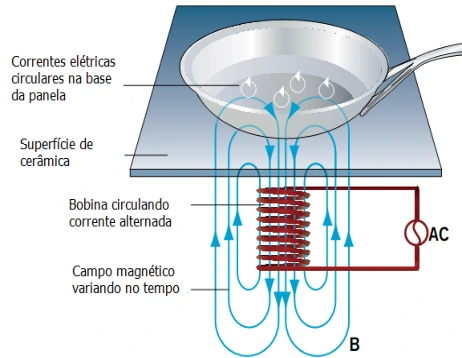

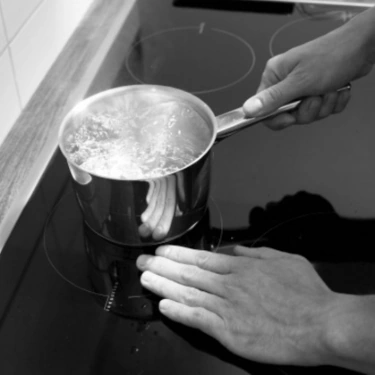

O fogão mostrado na figura 1 abaixo não produz chamas nem propaga calor. O cozimento ou aquecimento dos alimentos deve ser feito em panelas de ferro ou de aço e ocorre devido à existência de campos magnéticos alternados, produzidos em bobinas, conforme representado no esquema da figura 2. Os campos magnéticos penetram na base das panelas, criando correntes elétricas que as aquecem. Figura 1 Disponível em: <http://asko.co.n2>. Acesso em: 10 out. 2018. Figura 2 Adaptado de: <http://kitchenaparatus.com>. Acesso em: 10 out. 2018. Assinale a alternativa que preenche corretamente as lacunas do enunciado abaixo, na ordem em que aparecem. O processo físico que fundamenta essa aplicação tecnológica é conhecido como ........ e é regido pela lei de ........ .

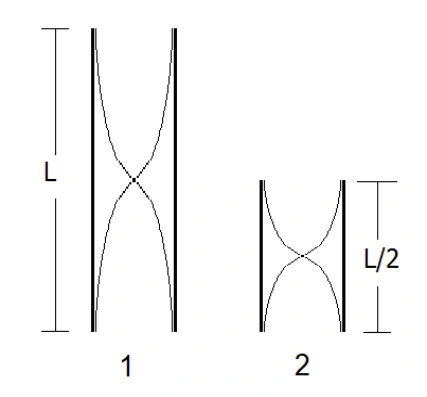

Uma onda sonora propagando-se no ar é uma sucessão de compressões e rarefações da densidade do ar. Na figura abaixo, estão representadas, esquematicamente, ondas sonoras estacionárias em dois tubos, 1 e 2, abertos em ambas as extremidades. Os comprimentos dos tubos 1 e 2 são, respectivamente, L e L/2. Sendo λ1 e λ2 os respectivos comprimentos de onda das ondas representadas nos tubos 1 e 2, e f1 e f2 suas frequências, as razões entre os comprimentos de onda λ1/λ2 e as frequências f1/f2 são, nessa ordem,

Assinale a alternativa que preenche corretamente as lacunas do enunciado abaixo, na ordem em que aparecem. Na propagação de uma onda mecânica longitudinal, o meio é deslocado ........ à direção de propagação, ........ ao transporte de energia. Nessa propagação, ........ transporte de matéria.

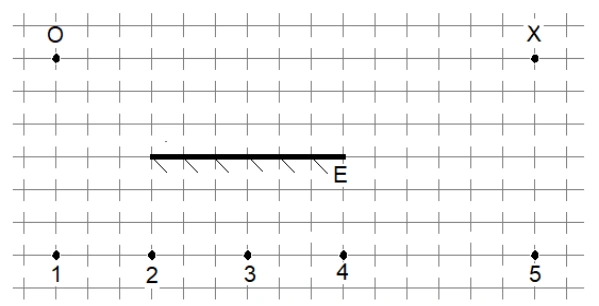

Na figura abaixo, O representa um objeto puntual luminoso, E representa um espelho plano e X um observador. A imagem do objeto O está corretamente posicionada no ponto

Considere as afirmações abaixo, sobre o fenômeno da difração. I - A difração é um fenômeno ondulatório que ocorre apenas com ondas sonoras. II - A difração que ocorre quando uma onda atravessa uma fenda é tanto mais acentuada quanto menor for a largura da fenda. III - A difração que ocorre quando uma onda atravessa uma fenda é tanto mais acentuada quanto maior for o comprimento de onda da onda. Quais estão corretas?

Um átomo instável perde energia emitindo alguma forma de radiação. Quando a perda de energia ocorre devido a transições na eletrosfera do átomo, pode acontecer a emissão de

Leia o enunciado abaixo, sobre as órbitas eletrônicas. “As órbitas eletrônicas em torno dos núcleos atômicos devem conter um número inteiro N de comprimentos de onda de de Broglie do elétron.” Considere as seguintes afirmações sobre o enunciado acima. I - Ele evidencia o comportamento onda-partícula do elétron. II - Ele assegura que as órbitas eletrônicas são sempre circunferenciais. III - Ele define o número quântico N que identifica a órbita ocupada pelo elétron. Quais estão corretas?

Na coluna da esquerda, estão listados eventos ou situações físicas; na da direita, grandes áreas das teorias físicas. 1. Descrição de sistemas que envolvam objetos que se movam com velocidades próximas da velocidade da luz. (a) Física Clássica 2. Descrição de fenômenos que ocorrem em dimensões muito pequenas, como as de um átomo. (b) Física Quântica 3. Unificação da Eletricidade e Magnetismo, conforme realizada por Maxwell. (c) Física Relativística A alternativa que relaciona corretamente o evento ou situação com a área usada para descrevê-lo é
