Em um parque de diversões, existe uma atração na qual o participante tenta acertar bolas de borracha na boca da figura de um palhaço que, presa a uma mola ideal, oscila em movimento harmônico simples entre os pontos extremos A e E, passando por B, C e D, de modo que em C, ponto médio do segmento AE, a mola apresenta seu comprimento natural, sem deformação.

Uma pessoa, ao fazer suas tentativas, acertou a primeira bola quando a boca passou por uma posição em que o módulo de sua aceleração é máximo e acertou a segunda bola quando a boca passou por uma posição onde o módulo de sua velocidade é máximo. Dos pontos indicados na figura, essas duas bolas podem ter acertado a boca da figura do palhaço, respectivamente, nos pontos

Uma garota de $50\text{ kg}$ está brincando em um balanço constituído de um assento e de uma corda ideal que tem uma de suas extremidades presa nesse assento e a outra, em um saco de areia de $66\text{ kg}$ que está apoiado, em repouso, sobre o piso horizontal. A corda passa por duas roldanas ideais fixas no teto e, enquanto oscila, a garota percorre uma trajetória circular contida em um plano vertical de modo que, ao passar pelo ponto A, a corda fica instantaneamente vertical.

Desprezando a resistência do ar e a massa do assento, considerando $g=10\text{ m/s}^2$ e as informações contidas na figura, a maior velocidade, em $\text{m/s}$, com a qual a garota pode passar pelo ponto A sem que o saco de areia perca contato com o solo é igual a

Um filhote de cachorro cochila dentro de uma semiesfera de plástico de raio $10\text{ cm}$, a qual flutua em uma piscina de águas paradas, totalmente submersa e em equilíbrio, sem que a água entre nela.

Desprezando a massa da semiesfera, considerando a densidade da água da piscina igual a $10^3\text{ kg/m}^3$, $g=10\text{ m/s}^2$, $\pi=3$ e sabendo que o volume de uma esfera de raio $R$ é dado por $V=\dfrac{4\pi R^3}{3}$, é correto afirmar que a massa do cachorro, em $\text{kg}$, é igual a

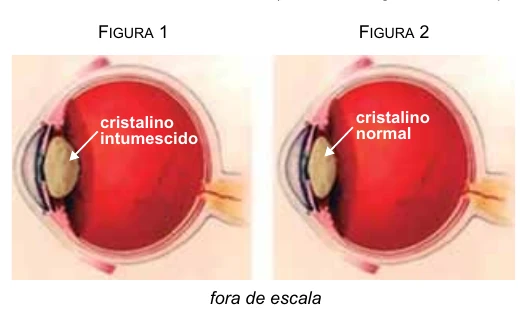

Dentre as complicações que um portador de diabetes não controlado pode apresentar está a catarata, ou seja, a perda da transparência do cristalino, a lente do olho. Em situações de hiperglicemia, o cristalino absorve água, fica intumescido e tem seu raio de curvatura diminuído (figura 1), o que provoca miopia no paciente. À medida que a taxa de açúcar no sangue retorna aos níveis normais, o cristalino perde parte do excesso de água e volta ao tamanho original (figura 2). A repetição dessa situação altera as fibras da estrutura do cristalino, provocando sua opacificação.

(www.revistavigor.com.br. Adaptado.)

De acordo com o texto, a miopia causada por essa doença deve-se ao fato de, ao tornar-se mais intumescido, o cristalino ter sua distância focal

Um experimento foi feito com a finalidade de determinar a frequência de vibração de um diapasão. Um tubo cilíndrico aberto em suas duas extremidades foi parcialmente imerso em um recipiente com água e o diapasão vibrando foi colocado próximo ao topo desse tubo, conforme a figura 1. O comprimento $L$ da coluna de ar dentro do tubo foi ajustado movendo-o verticalmente. Verificou-se que o menor valor de $L$, para o qual as ondas sonoras geradas pelo diapasão são reforçadas por ressonância dentro do tubo, foi de $10\text{ cm}$, conforme a figura 2.

Considerando a velocidade de propagação do som no ar igual a $340\text{ m/s}$, é correto afirmar que a frequência de vibração do diapasão, em $\text{Hz}$, é igual a

Em um trecho de uma instalação elétrica, três resistores ôhmicos idênticos e de resistência $80\Omega$ cada um são ligados como representado na figura. Por uma questão de segurança, a maior potência que cada um deles pode dissipar, separadamente, é de $20\text{ W}$.

Dessa forma, considerando desprezíveis as resistências dos fios de ligação entre eles, a máxima diferença de potencial, em volts, que pode ser estabelecida entre os pontos A e B do circuito, sem que haja riscos, é igual a

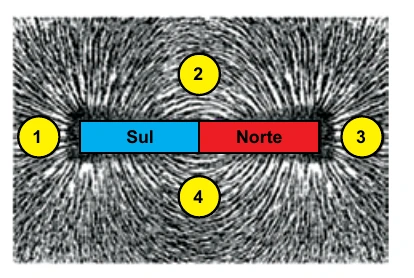

Um ímã em forma de barra, com seus polos Norte e Sul, é colocado sob uma superfície coberta com partículas de limalha de ferro, fazendo com que elas se alinhem segundo seu campo magnético. Se quatro pequenas bússolas, 1, 2, 3 e 4, forem colocadas em repouso nas posições indicadas na figura, no mesmo plano que contém a limalha, suas agulhas magnéticas orientam-se segundo as linhas do campo magnético criado pelo ímã.

(www.grupoescolar.com. Adaptado.)

Desconsiderando o campo magnético terrestre e considerando que a agulha magnética de cada bússola seja representada por uma seta que se orienta na mesma direção e no mesmo sentido do vetor campo magnético associado ao ponto em que ela foi colocada, assinale a alternativa que indica, correta e respectivamente, as configurações das agulhas das bússolas 1, 2, 3 e 4 na situação descrita.
