Unifesp · 2007 — Questões de Física comentadas — Método TEF

Uma das grandezas que representa o fluxo de elétrons que atravessa um condutor é a intensidade da corrente elétrica, representada pela letra i. Trata-se de uma grandeza

A trajetória de uma partícula, representada na figura, é um arco de circunferência de raio r = 2,0 m, percorrido com velocidade de módulo constante, v = 3,0 m/s.

O módulo da aceleração vetorial dessa partícula nesse trecho, em m/s², é

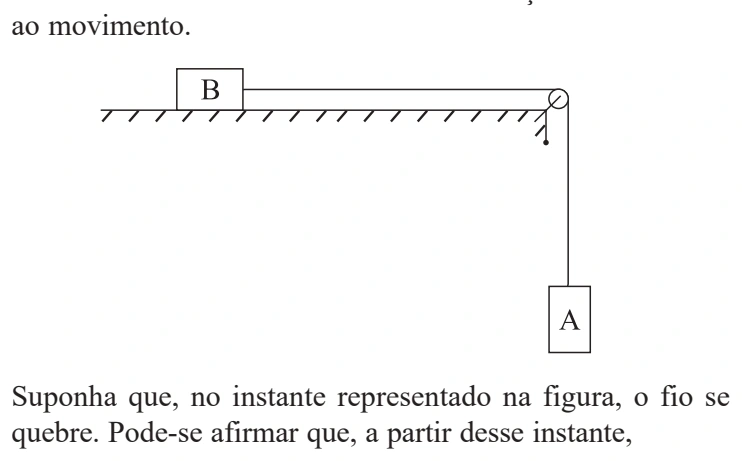

Na representação da figura, o bloco A desce verticalmente e traciona o bloco B, que se movimenta em um plano horizontal por meio de um fio inextensível. Considere desprezíveis as massas do fio e da roldana e todas as forças de resistência ao movimento.

Suponha que, no instante representado na figura, o fio se quebre. Pode-se afirmar que, a partir desse instante,

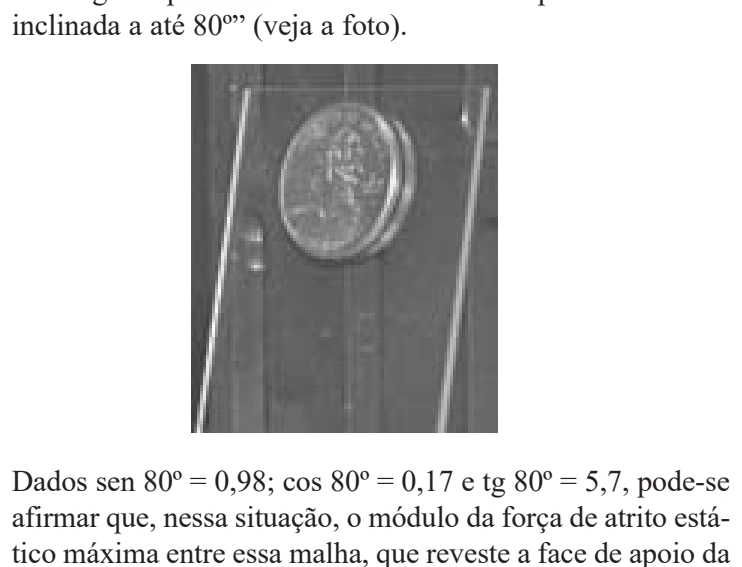

Conforme noticiou um site da Internet em 30.8.2006, cientistas da Universidade de Berkeley, Estados Unidos, “criaram uma malha de microfibras sintéticas que utilizam um efeito de altíssima fricção para sustentar cargas em superfícies lisas”, à semelhança dos “incríveis pêlos das patas das lagartixas”. (www.inovacaotecnologica.com.br). Segundo esse site, os pesquisadores demonstraram que a malha criada “consegue suportar uma moeda sobre uma superfície de vidro inclinada a até 80º” (veja a foto).

Dados sen 80º = 0,98; cos 80º = 0,17 e tg 80º = 5,7, pode-se afirmar que, nessa situação, o módulo da força de atrito estático máxima entre essa malha, que reveste a face de apoio da moeda, e o vidro, em relação ao módulo do peso da moeda, equivale a, aproximadamente,

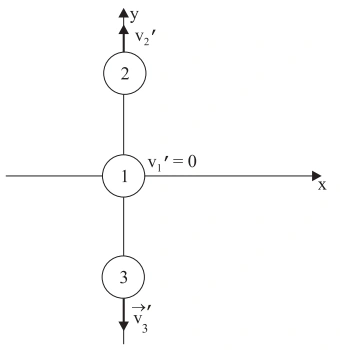

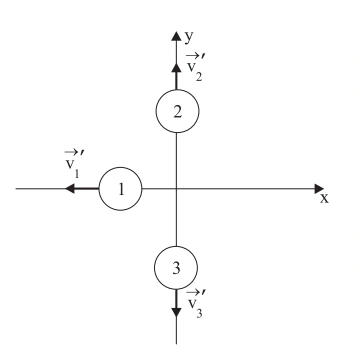

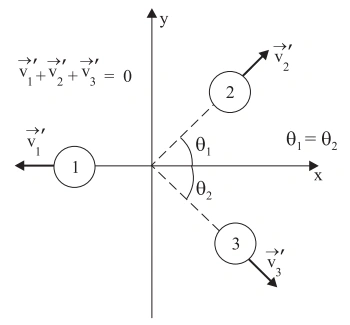

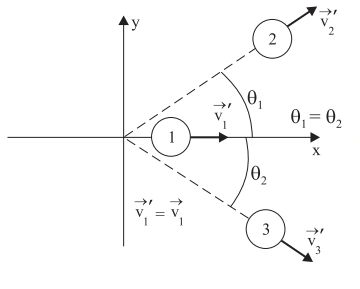

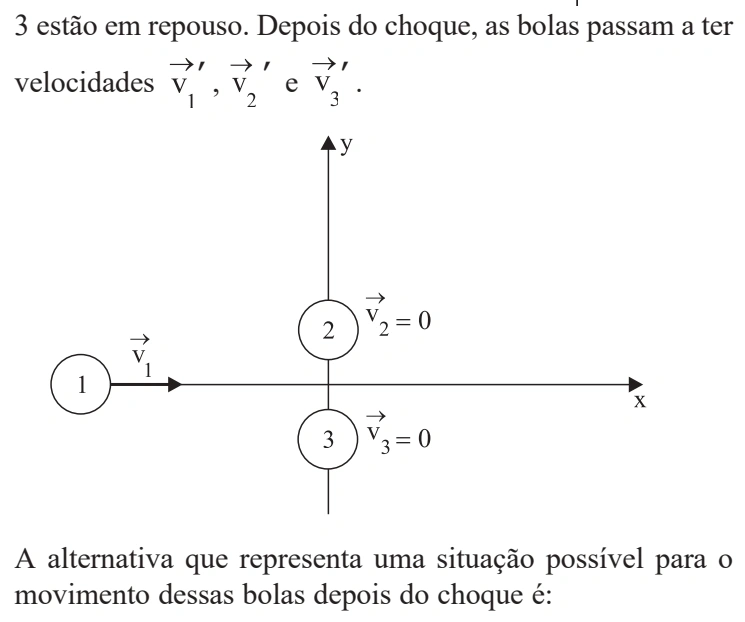

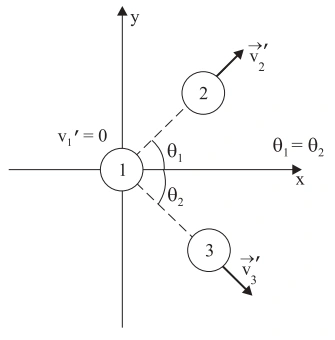

A figura mostra a situação anterior a um choque elástico de três bolas idênticas. A bola 1 tem velocidade ; as bolas 2 e 3 estão em repouso. Depois do choque, as bolas passam a ter

A alternativa que representa uma situação possível para o movimento dessas bolas depois do choque é:

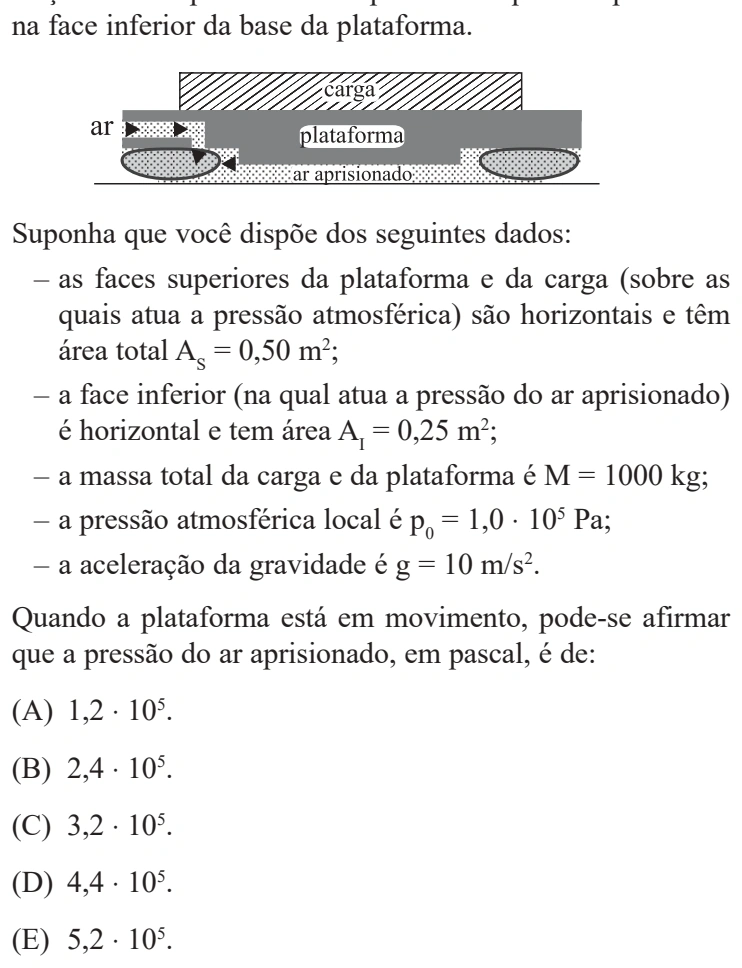

A figura ilustra uma nova tecnologia de movimentação de cargas em terra: em vez de rodas, a plataforma se movimenta sobre uma espécie de colchão de ar aprisionado entre a base da plataforma (onde a carga se apóia) e o piso. Segundo uma das empresas que a comercializa, essa tecnologia “se baseia na eliminação do atrito entre a carga a ser manuseada e o piso, reduzindo quase que totalmente a força necessária [para manter o seu deslocamento]” (http://www.dandorikae.com.br/ m_tecnologia.htm). Essa “eliminação do atrito” se deve à força devida à pressão do ar aprisionado que atua para cima na face inferior da base da plataforma.

Suponha que você dispõe dos seguintes dados: – as faces superiores da plataforma e da carga (sobre as quais atua a pressão atmosférica) são horizontais e têm área total A_S = 0,50 m²; – a face inferior (na qual atua a pressão do ar aprisionado) é horizontal e tem área A_I = 0,25 m²; – a massa total da carga e da plataforma é M = 1000 kg; – a pressão atmosférica local é p₀ = 1,0 ⋅ 10⁵ Pa; – a aceleração da gravidade é g = 10 m/s². Quando a plataforma está em movimento, pode-se afirmar que a pressão do ar aprisionado, em pascal, é de:

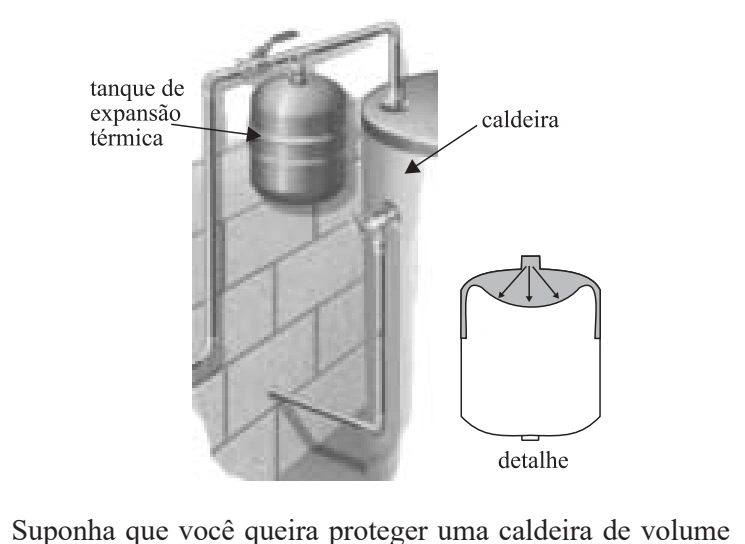

O tanque de expansão térmica é uma tecnologia recente que tem por objetivo proteger caldeiras de aquecimento de água. Quando a temperatura da caldeira se eleva, a água se expande e pode romper a caldeira. Para que isso não ocorra, a água passa para o tanque de expansão térmica através de uma válvula; o tanque dispõe de um diafragma elástico que permite a volta da água para a caldeira.

Suponha que você queira proteger uma caldeira de volume 500 L, destinada a aquecer a água de 20 ºC a 80 ºC; que, entre essas temperaturas, pode-se adotar para o coeficiente de dilatação volumétrica da água o valor médio de 4,4 ⋅ 10^–4 ºC^–1 e considere desprezíveis a dilatação da caldeira e do tanque. Sabendo que o preço de um tanque de expansão térmica para essa finalidade é diretamente proporcional ao seu volume, assinale, das opções fornecidas, qual deve ser o volume do tanque que pode proporcionar a melhor relação custo-benefício.

Um estudante contou ao seu professor de Física que colocou uma garrafa PET vazia, fechada, no freezer de sua casa. Depois de algum tempo, abriu o freezer e verificou que a garrafa estava amassada. Na primeira versão do estudante, o volume teria se reduzido de apenas 10% do volume inicial; em uma segunda versão, a redução do volume teria sido bem maior, de 50%. Para avaliar a veracidade dessa história, o professor aplicou à situação descrita a Lei Geral dos Gases Perfeitos, fazendo as seguintes hipóteses, que admitiu verdadeiras: – a garrafa foi bem fechada, à temperatura ambiente de 27 ºC, e não houve vazamento de ar; – a temperatura do freezer era de –18 ºC; – houve tempo suficiente para o equilíbrio térmico; – a pressão interna do freezer tem de ser menor do que a pressão ambiente (pressão atmosférica). Assim, o professor pôde concluir que o estudante:

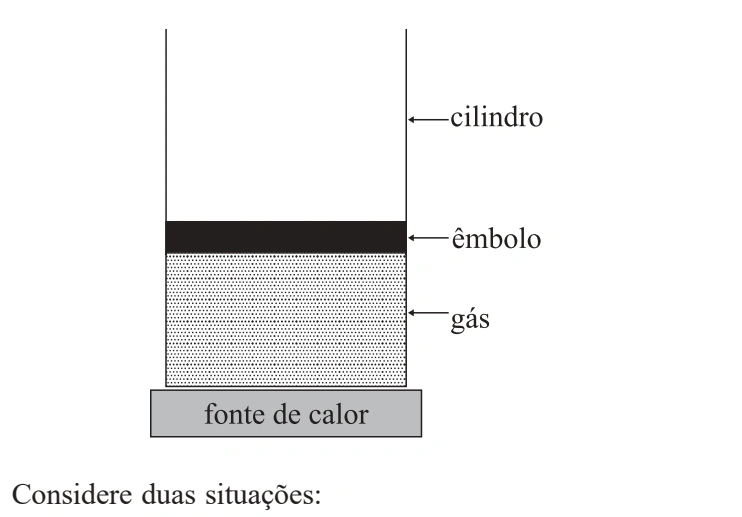

A figura representa uma amostra de um gás, suposto ideal, contida dentro de um cilindro. As paredes laterais e o êmbolo são adiabáticos; a base é diatérmica e está apoiada em uma fonte de calor.

I. o êmbolo pode mover-se livremente, permitindo que o gás se expanda à pressão constante; II. o êmbolo é fixo, mantendo o gás a volume constante. Suponha que nas duas situações a mesma quantidade de calor é fornecida a esse gás, por meio dessa fonte. Pode-se afirmar que a temperatura desse gás vai aumentar

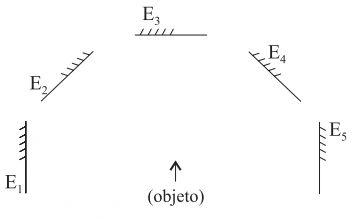

A figura representa um objeto e cinco espelhos planos, E₁, E₂, E₃, E₄ e E₅.

Assinale a seqüência que representa corretamente as imagens do objeto conjugadas nesses espelhos.

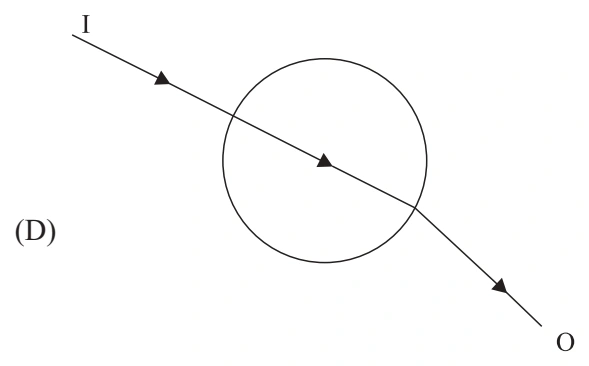

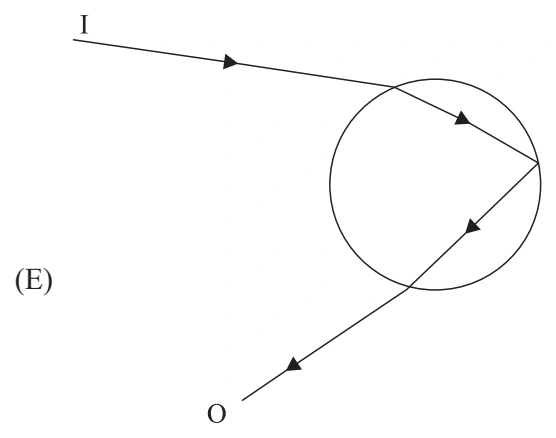

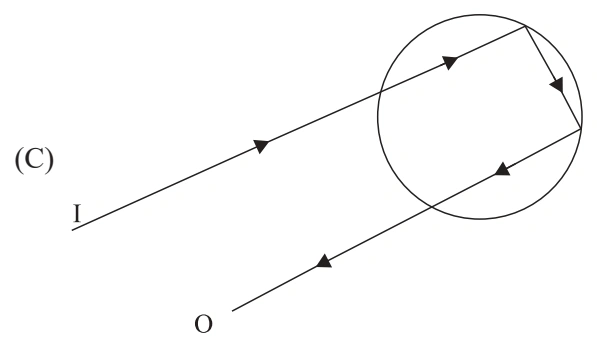

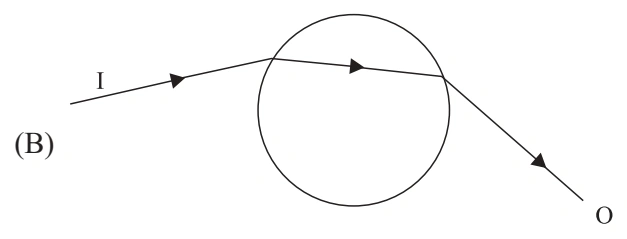

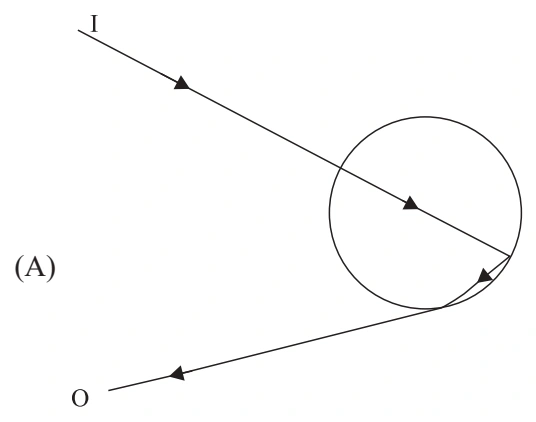

O arco-íris resulta da dispersão da luz do Sol quando incide nas gotas praticamente esféricas da água da chuva. Assinale a alternativa que melhor representa a trajetória de um raio de luz em uma gota de água na condição em que ocorre o arcoíris (I indica o raio incidente, vindo do Sol, o círculo representa a gota e O indica a posição do observador).

Uma das lentes dos óculos de uma pessoa tem convergência +2,0 di. Sabendo que a distância mínima de visão distinta de um olho normal é 0,25 m, pode-se supor que o defeito de visão de um dos olhos dessa pessoa é

Uma das especificações mais importantes de uma bateria de automóvel é o ampere-hora (Ah), uma unidade prática que permite ao consumidor fazer uma avaliação prévia da durabilidade da bateria. Em condições ideais, uma bateria de 50 Ah funciona durante 1 h quando percorrida por uma corrente elétrica de intensidade 50 A, ou durante 25 h, se a intensidade da corrente for 2 A. Na prática, o ampere-hora nominal de uma bateria só é válido para correntes de baixa intensidade – para correntes de alta intensidade, o valor efetivo do ampere-hora chega a ser um quarto do valor nominal. Tendo em vista essas considerações, pode-se afirmar que o amperehora mede a

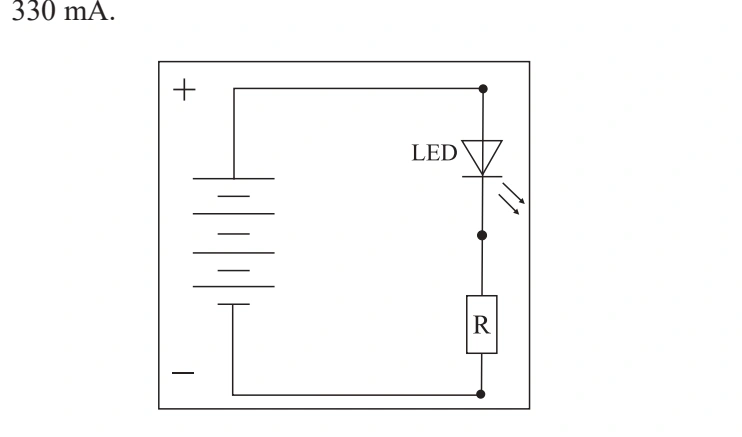

Uma das mais promissoras novidades tecnológicas atuais em iluminação é um diodo emissor de luz (LED) de alto brilho, comercialmente conhecido como luxeon. Apesar de ter uma área de emissão de luz de 1 mm² e consumir uma potência de apenas 1,0 W, aproximadamente, um desses diodos produz uma iluminação equivalente à de uma lâmpada incandescente comum de 25 W. Para que esse LED opere dentro de suas especificações, o circuito da figura é um dos sugeridos pelo fabricante: a bateria tem fem E = 6,0 V (resistência interna desprezível) e a intensidade da corrente elétrica deve ser de 330 mA.

Nessas condições, pode-se concluir que a resistência do resistor R deve ser, em ohms, aproximadamente de:

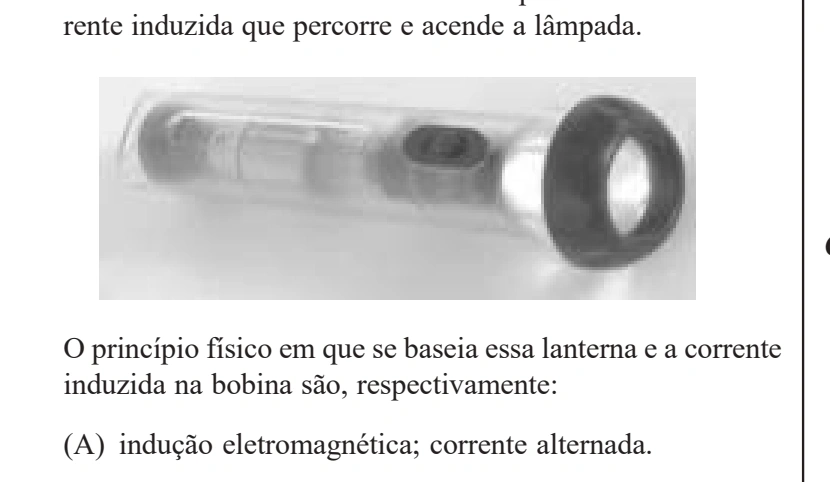

A foto mostra uma lanterna sem pilhas, recentemente lançada no mercado. Ela funciona transformando em energia elétrica a energia cinética que lhe é fornecida pelo usuário – para isso ele deve agitá-la fortemente na direção do seu comprimento. Como o interior dessa lanterna é visível, pode-se ver como funciona: ao agitá-la, o usuário faz um ímã cilíndrico atravessar uma bobina para frente e para trás. O movimento do ímã através da bobina faz aparecer nela uma corrente induzida que percorre e acende a lâmpada.

O princípio físico em que se baseia essa lanterna e a corrente induzida na bobina são, respectivamente:

Na divulgação de um novo modelo, uma fábrica de automóveis destaca duas inovações em relação à prevenção de acidentes decorrentes de colisões traseiras: protetores móveis de cabeça e luzes intermitentes de freio. Em caso de colisão traseira, “os protetores de cabeça, controlados por sensores, são movidos para a frente para proporcionar proteção para a cabeça do motorista e do passageiro dianteiro dentro de milisegundos. Os protetores [...] previnem que a coluna vertebral se dobre, em caso de acidente, reduzindo o risco de ferimentos devido ao efeito chicote [a cabeça é forçada para trás e, em seguida, volta rápido para a frente].” As “luzes intermitentes de freio [...] alertam os motoristas que estão atrás com maior eficiência em relação às luzes de freio convencionais quando existe o risco de acidente. Testes [...] mostram que o tempo de reação de frenagem dos motoristas pode ser encurtado em média de até 0,20 segundo se uma luz de aviso piscante for utilizada durante uma frenagem de emergência. Como resultado, a distância de frenagem pode ser reduzida em 5,5 metros [aproximadamente, quando o carro estiver] a uma velocidade de 100 km/h.”

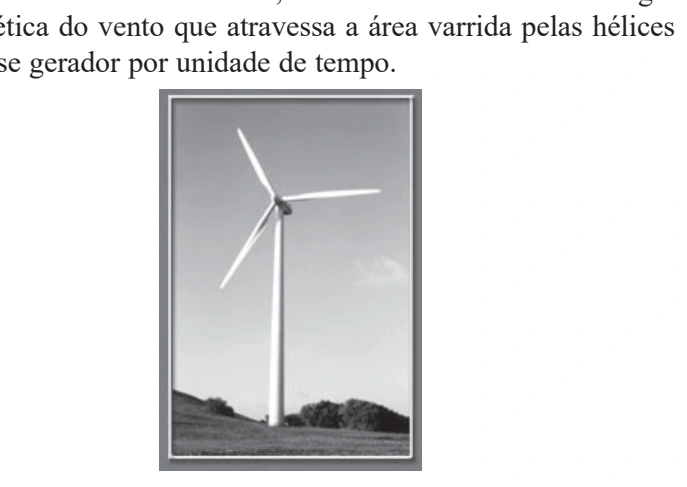

Uma das alternativas modernas para a geração de energia elétrica limpa e relativamente barata é a energia eólica. Para a avaliação preliminar da potência eólica de um gerador situado em um determinado local, é necessário calcular a energia cinética do vento que atravessa a área varrida pelas hélices desse gerador por unidade de tempo.

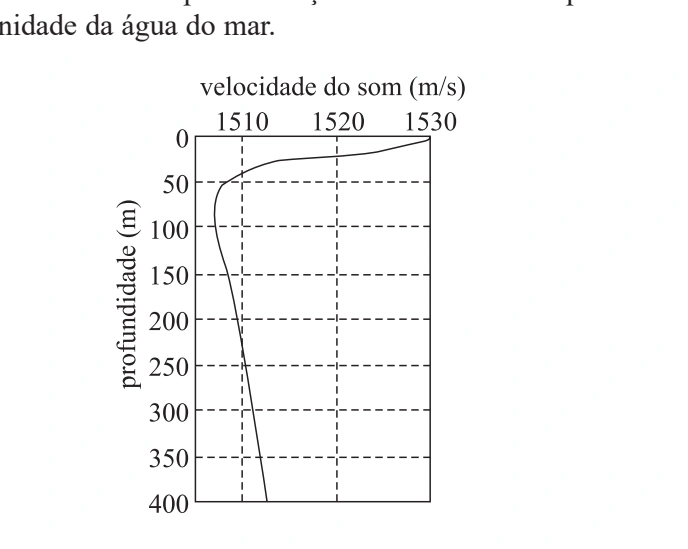

O gráfico representa a profundidade (y) no mar em função da velocidade do som (v). A freqüência do som é de 3000 Hz; essa curva é válida para condições determinadas de pressão e salinidade da água do mar.

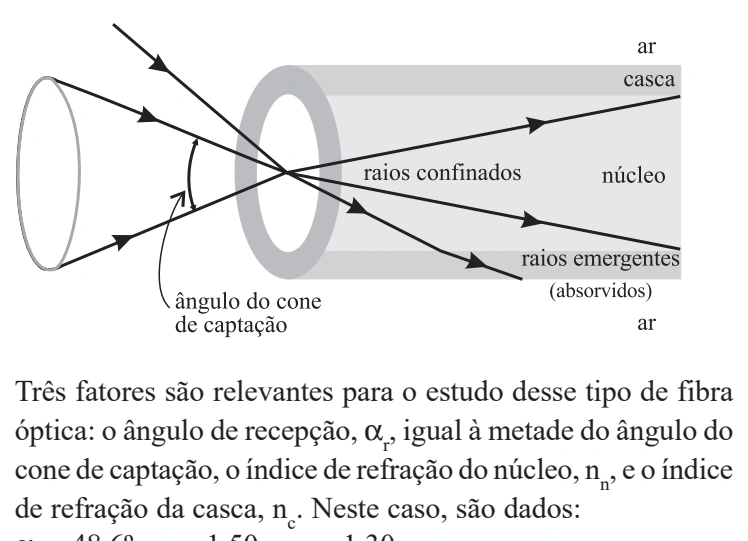

A fibra óptica possibilita transporte da luz ou de outra radiação eletromagnética por meio do seu confinamento, decorrente da reflexão total dessas radiações entre o núcleo e a casca da fibra. Há vários tipos de fibras ópticas, a figura representa um deles.

Três fatores são relevantes para o estudo desse tipo de fibra óptica: o ângulo de recepção, α_r, igual à metade do ângulo do cone de captação, o índice de refração do núcleo, n_n, e o índice de refração da casca, n_c. Neste caso, são dados: α_r = 48,6º; n_n = 1,50 e n_c = 1,30.

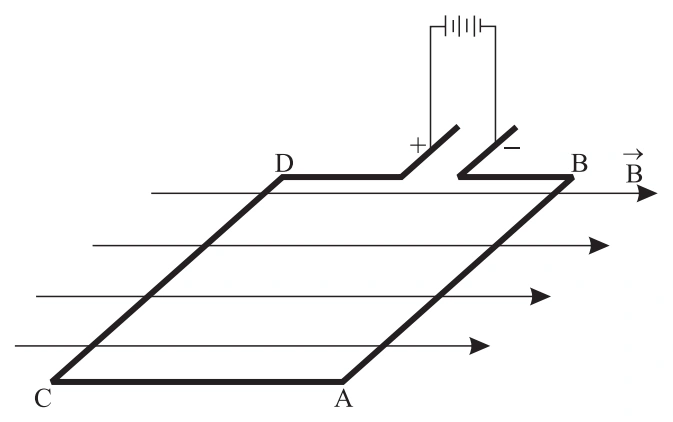

A figura mostra uma espira retangular imersa em um campo magnético uniforme, elemento básico de um motor elétrico de corrente contínua.

O plano da espira é paralelo ao vetor campo magnético, . A extremidade da espira junto ao ponto D está ligada ao pólo positivo da bateria e a extremidade B ao pólo negativo; a corrente percorre o circuito no sentido de D para B. São dados: – intensidade da corrente que percorre a espira: i = 0,80 A; – resistência do fio no trecho DCAB: R = 2,5 Ω; – módulo do vetor campo magnético: B = 0,50 T; – comprimento dos lados da espira: AB = CD = 0,050 m. Determine:
