Unifesp · 2009 — Questões de Física comentadas — Método TEF

Um avião a jato, para transporte de passageiros, precisa atingir a velocidade de 252 km/h para decolar em uma pista plana e reta. Para uma decolagem segura, o avião, partindo do repouso, deve percorrer uma distância máxima de 1 960 m até atingir aquela velocidade. Para tanto, os propulsores devem imprimir ao avião uma aceleração mínima e constante de

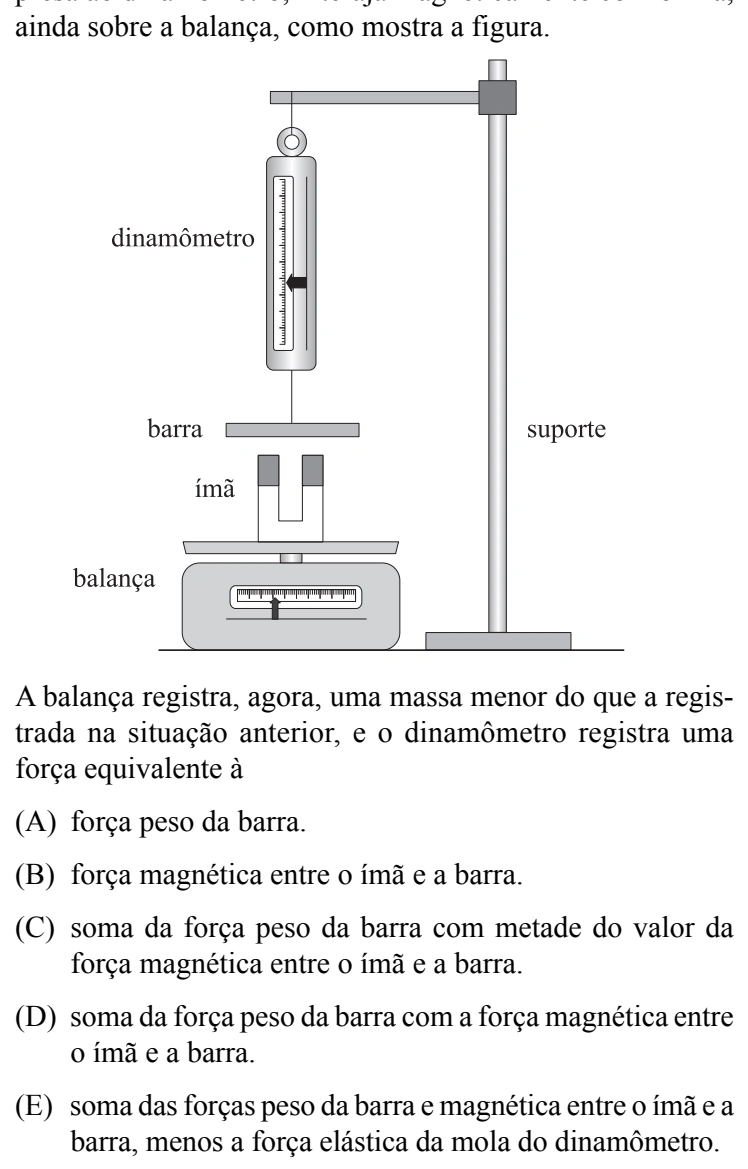

De posse de uma balança e de um dinamômetro (instrumento para medir forças), um estudante decide investigar a ação da força magnética de um ímã em forma de U sobre uma pequena barra de ferro. Inicialmente, distantes um do outro, o estudante coloca o ímã sobre uma balança e anota a indicação de sua massa. Em seguida, ainda distante do ímã, prende a barra ao dinamômetro e anota a indicação da força medida por ele. Finalmente, monta o sistema de tal forma que a barra de ferro, presa ao dinamômetro, interaja magneticamente com o ímã, ainda sobre a balança, como mostra a figura.

A balança registra, agora, uma massa menor do que a registrada na situação anterior, e o dinamômetro registra uma força equivalente à

Estima-se que o planeta Urano possua massa 14,4 vezes maior que a da Terra e que sua aceleração gravitacional na linha do equador seja 0,9g, em que g é a aceleração gravitacional na linha do equador da Terra. Sendo R_U e R_T os raios nas linhas do equador de Urano e da Terra, respectivamente, e desprezando os efeitos da rotação dos planetas, R_U/R_T é

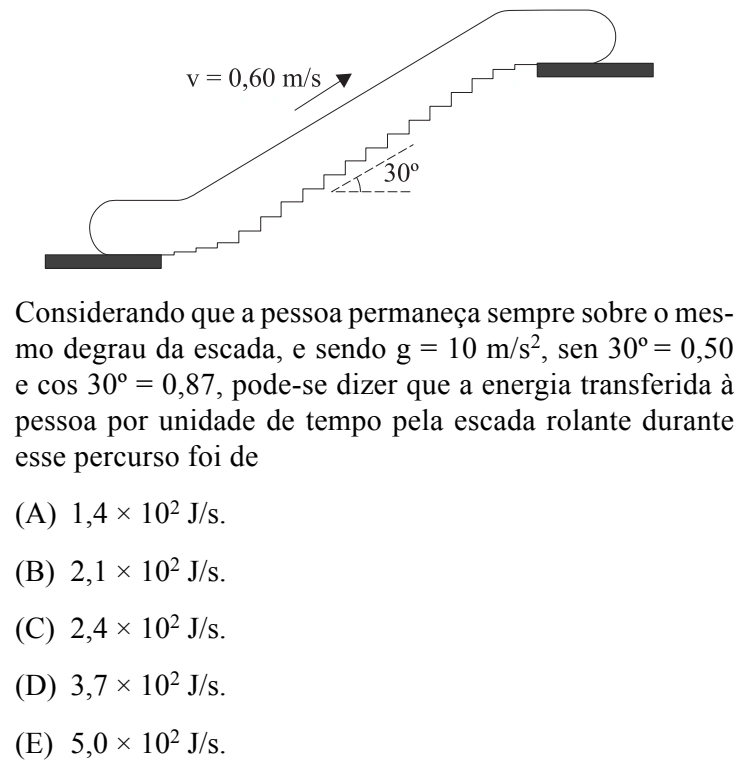

Uma pessoa de 70 kg desloca-se do andar térreo ao andar superior de uma grande loja de departamentos, utilizando uma escada rolante. A figura fornece a velocidade e a inclinação da escada em relação ao piso horizontal da loja.

Considerando que a pessoa permaneça sempre sobre o mesmo degrau da escada, e sendo g = 10 m/s², sen 30º = 0,50 e cos 30º = 0,87, pode-se dizer que a energia transferida à pessoa por unidade de tempo pela escada rolante durante esse percurso foi de

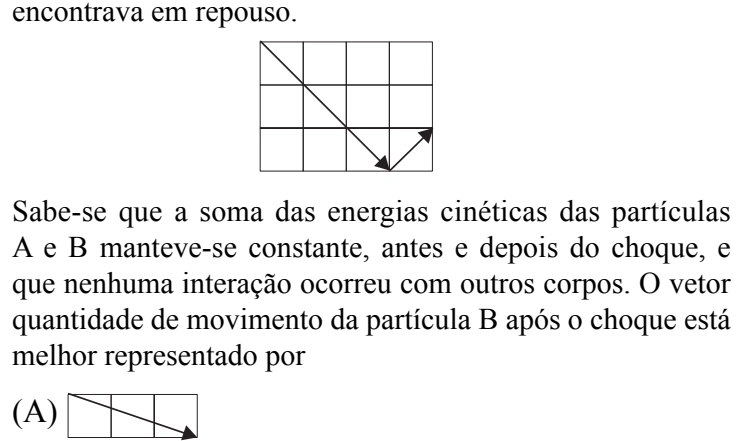

No quadriculado da figura estão representados, em seqüência, os vetores quantidade de movimento da partícula A antes e depois de ela colidir elasticamente com a partícula B, que se encontrava em repouso.

Sabe-se que a soma das energias cinéticas das partículas A e B manteve-se constante, antes e depois do choque, e que nenhuma interação ocorreu com outros corpos. O vetor quantidade de movimento da partícula B após o choque está melhor representado por

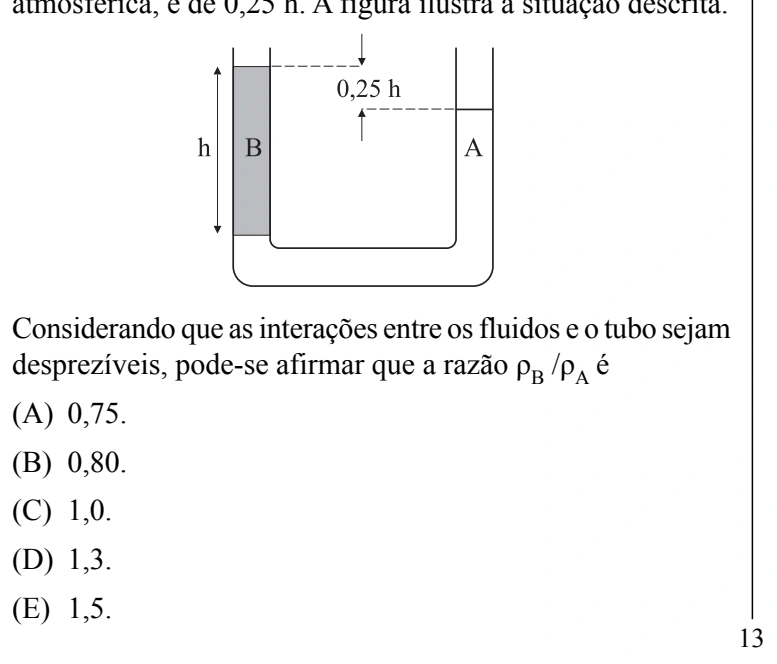

Um fluido A, de massa específica ρ_A, é colocado em um tubo curvo aberto, onde já existe um fluido B, de massa específica ρ_B. Os fluidos não se misturam e, quando em equilíbrio, B preenche uma parte de altura h do tubo. Neste caso, o desnível entre as superfícies dos fluidos, que se encontram à pressão atmosférica, é de 0,25 h. A figura ilustra a situação descrita.

Considerando que as interações entre os fluidos e o tubo sejam desprezíveis, pode-se afirmar que a razão ρ_B /ρ_A é

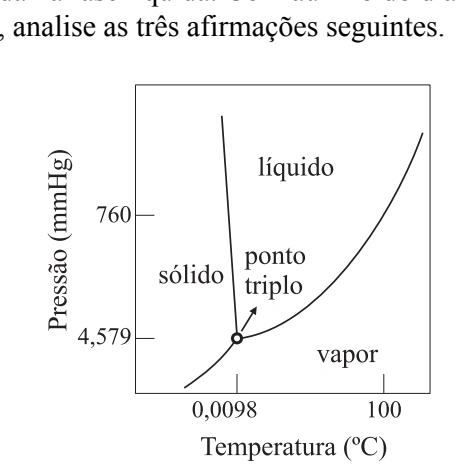

A sonda Phoenix, lançada pela NASA, detectou em 2008 uma camada de gelo no fundo de uma cratera na superfície de Marte. Nesse planeta, o gelo desaparece nas estações quentes e reaparece nas estações frias, mas a água nunca foi observada na fase líquida. Com auxílio do diagrama de fase da água, analise as três afirmações seguintes.

I. O desaparecimento e o reaparecimento do gelo, sem a presença da fase líquida, sugerem a ocorrência de sublimação. II. Se o gelo sofre sublimação, a pressão atmosférica local deve ser muito pequena, inferior à pressão do ponto triplo da água. III. O gelo não sofre fusão porque a temperatura no interior da cratera não ultrapassa a temperatura do ponto triplo da água. De acordo com o texto e com o diagrama de fases, pode-se afirmar que está correto o contido em

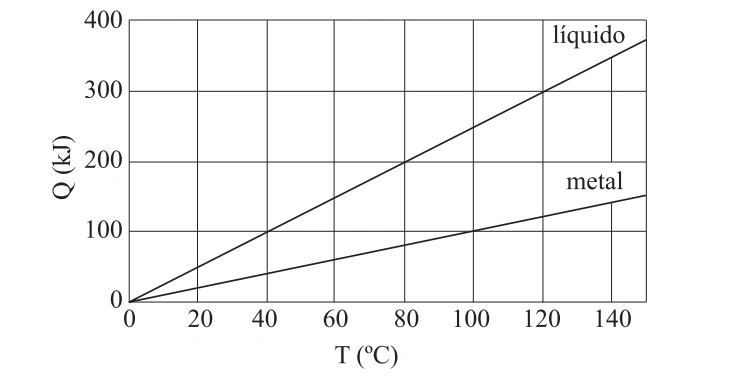

O gráfico mostra as curvas de quantidade de calor absorvido em função da temperatura para dois corpos distintos: um bloco de metal e certa quantidade de líquido.

O bloco de metal, a 115 ºC, foi colocado em contato com o líquido, a 10 ºC, em um recipiente ideal e isolado termicamente. Considerando que ocorreu troca de calor somente entre o bloco e o líquido, e que este não se evaporou, o equilíbrio térmico ocorrerá a

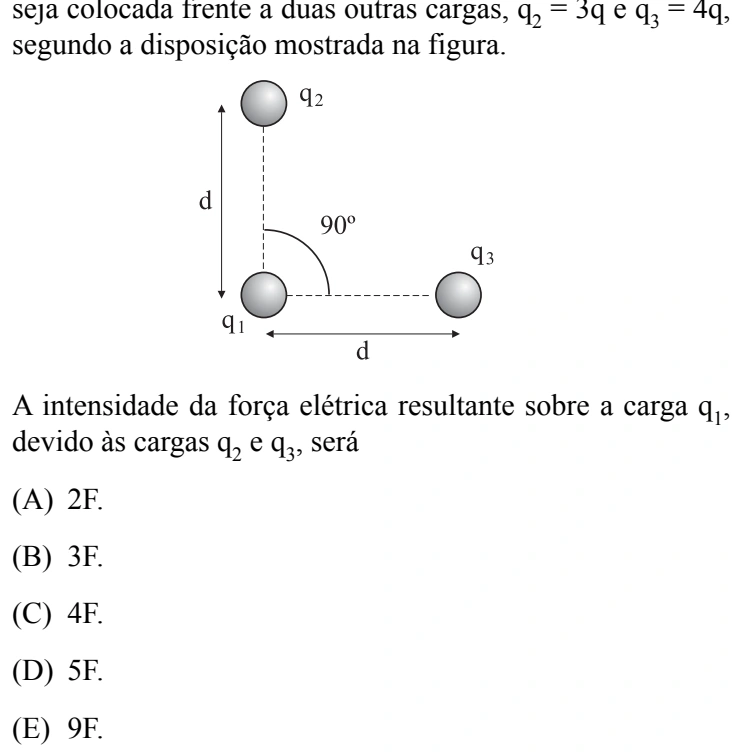

Considere a seguinte “unidade” de medida: a intensidade da força elétrica entre duas cargas q, quando separadas por uma distância d, é F. Suponha em seguida que uma carga q₁ = q seja colocada frente a duas outras cargas, q₂ = 3q e q₃ = 4q, segundo a disposição mostrada na figura.

A intensidade da força elétrica resultante sobre a carga q₁, devido às cargas q₂ e q₃, será

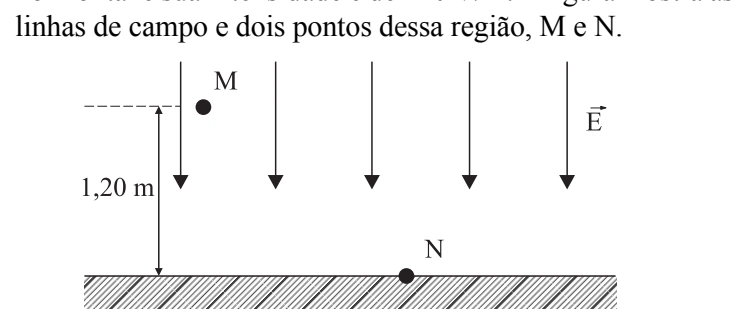

A presença de íons na atmosfera é responsável pela existência de um campo elétrico dirigido e apontado para a Terra. Próximo ao solo, longe de concentrações urbanas, num dia claro e limpo, o campo elétrico é uniforme e perpendicular ao solo horizontal e sua intensidade é de 120 V/m. A figura mostra as linhas de campo e dois pontos dessa região, M e N.

O ponto M está a 1,20 m do solo, e N está no solo. A diferença de potencial entre os pontos M e N é

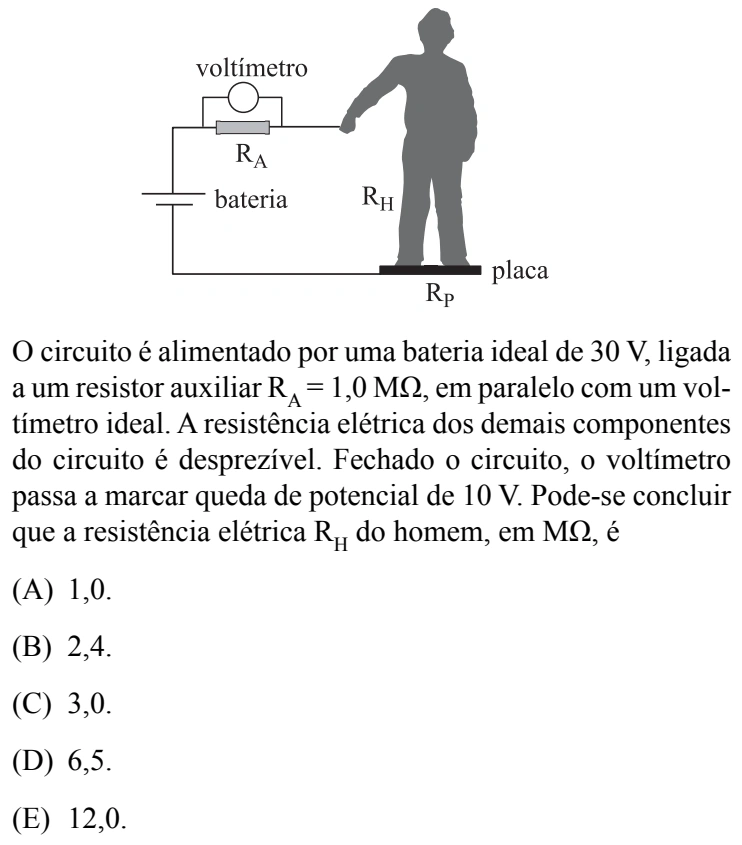

O circuito representado na figura foi projetado para medir a resistência elétrica R_H do corpo de um homem. Para tanto, em pé e descalço sobre uma placa de resistência elétrica R_P = 1,0 MΩ, o homem segura com uma das mãos a ponta de um fio, fechando o circuito.

O circuito é alimentado por uma bateria ideal de 30 V, ligada a um resistor auxiliar R_A = 1,0 MΩ, em paralelo com um voltímetro ideal. A resistência elétrica dos demais componentes do circuito é desprezível. Fechado o circuito, o voltímetro passa a marcar queda de potencial de 10 V. Pode-se concluir que a resistência elétrica R_H do homem, em MΩ, é

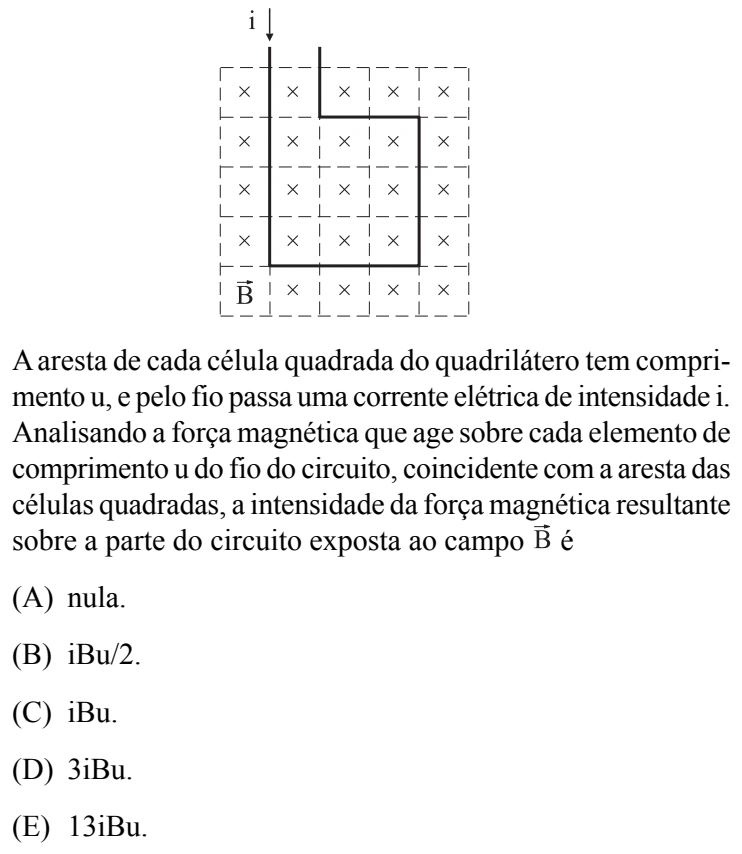

Na região quadriculada da figura existe um campo magnético uniforme , perpendicular ao plano do reticulado e penetrando no plano da figura. Parte de um circuito rígido também passa por ela, como ilustrado na figura.

A aresta de cada célula quadrada do quadrilátero tem comprimento u, e pelo fio passa uma corrente elétrica de intensidade i. Analisando a força magnética que age sobre cada elemento de comprimento u do fio do circuito, coincidente com a aresta das células quadradas, a intensidade da força magnética resultante sobre a parte do circuito exposta ao campo é

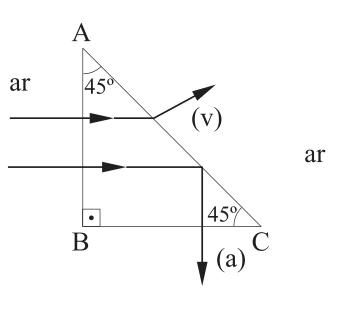

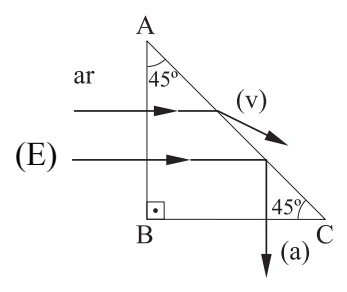

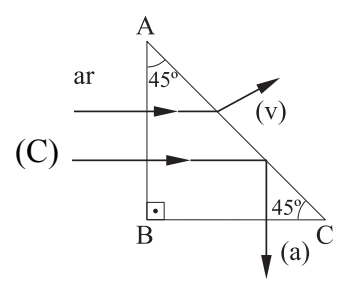

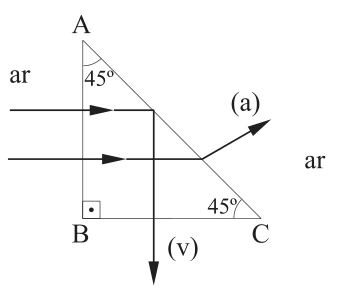

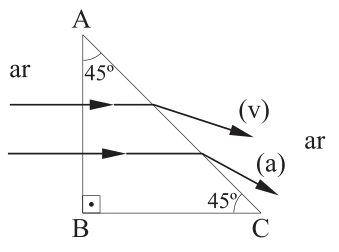

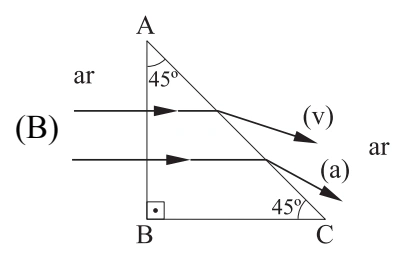

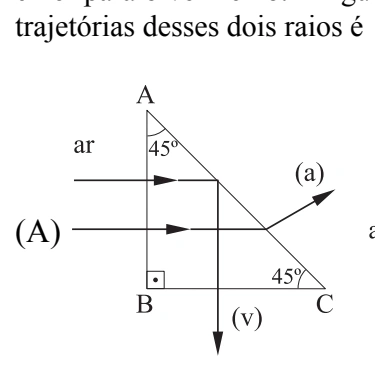

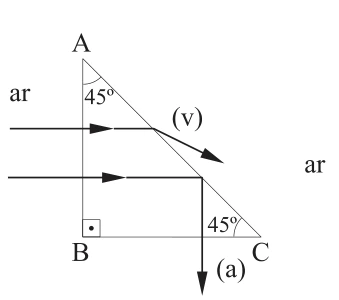

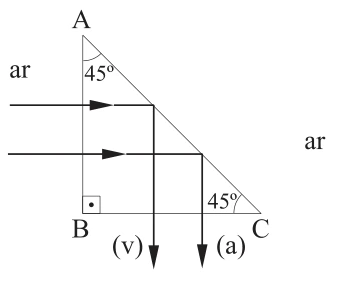

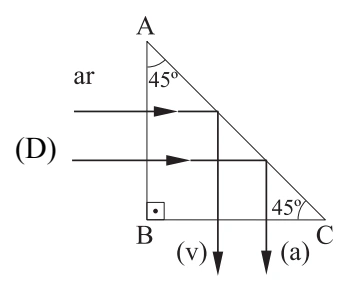

Dois raios de luz, um vermelho (v) e outro azul (a), incidem perpendicularmente em pontos diferentes da face AB de um prisma transparente imerso no ar. No interior do prisma, o ângulo limite de incidência na face AC é 44º para o raio azul e 46º para o vermelho. A figura que mostra corretamente as trajetórias desses dois raios é

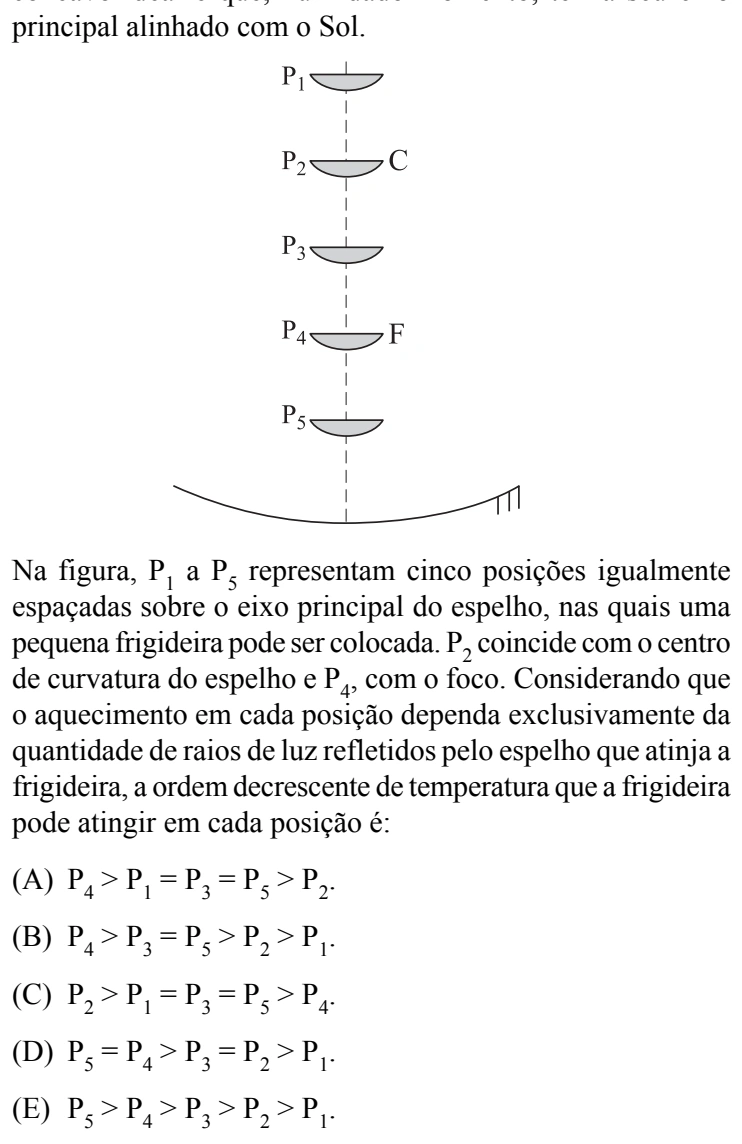

Os elevados custos da energia, aliados à conscientização da necessidade de reduzir o aquecimento global, fazem ressurgir antigos projetos, como é o caso do fogão solar. Utilizando as propriedades reflexivas de um espelho esférico côncavo, devidamente orientado para o Sol, é possível produzir aquecimento suficiente para cozinhar ou fritar alimentos. Suponha que um desses fogões seja constituído de um espelho esférico côncavo ideal e que, num dado momento, tenha seu eixo principal alinhado com o Sol.

Na figura, P₁ a P₅ representam cinco posições igualmente espaçadas sobre o eixo principal do espelho, nas quais uma pequena frigideira pode ser colocada. P₂ coincide com o centro de curvatura do espelho e P₄, com o foco. Considerando que o aquecimento em cada posição dependa exclusivamente da quantidade de raios de luz refletidos pelo espelho que atinja a frigideira, a ordem decrescente de temperatura que a frigideira pode atingir em cada posição é:

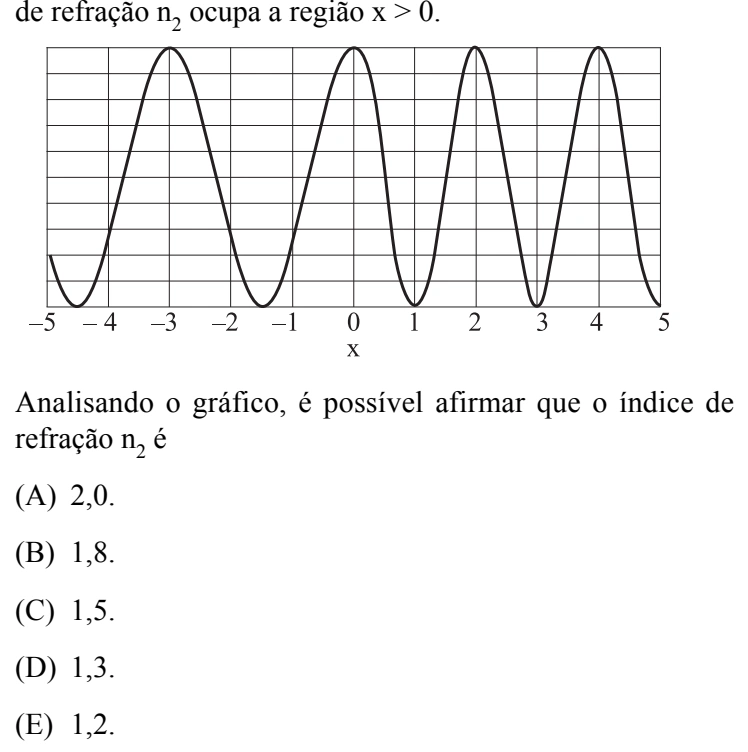

O gráfico da figura mostra uma onda luminosa em dois meios com índices de refração diferentes. A interface que separa os meios encontra-se na coordenada x = 0. O meio com índice de refração n₁ = 1,0 ocupa a região x < 0 e o meio com índice

Analisando o gráfico, é possível afirmar que o índice de refração n₂ é

Uma pequena esfera A, com massa de 90 g, encontra-se em repouso e em contato com a mola comprimida de um dispositivo lançador, sobre uma mesa plana e horizontal. Quando o gatilho é acionado, a mola se descomprime e a esfera é atirada horizontalmente, com velocidade de 2,0 m/s, em direção frontal a uma outra esfera B, com massa de 180 g, em repouso sobre a mesma mesa. No momento da colisão, as esferas se conectam e passam a se deslocar juntas. O gráfico mostra a intensidade da força elástica da mola em função de sua elongação.

Considerando que as esferas não adquirem movimento de rotação, que houve conservação da quantidade de movimento na colisão e que não há atrito entre as esferas e a mesa, calcule:

Uma pessoa com massa de 80 kg, suspensa por um cabo de massa e volume desprezíveis, atado a um dinamômetro, é colocada em um tanque com água de tal forma que fique ereta, na posição vertical e completamente imersa. Considerando que a massa específica da água é de 10³ kg/m³, que a pressão atmosférica local é de 1,0 × 10⁵ N/m² e a aceleração da gravidade g = 10 m/s² e que a água e a pessoa estão em repouso em relação ao tanque, calcule:

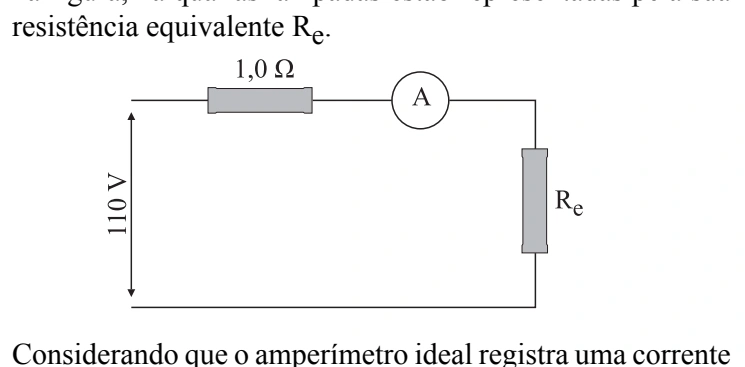

Em um enfeite de Natal alimentado com tensão de 110 V, há 5 lâmpadas idênticas ligadas em paralelo, todas acesas, e os fios de ligação apresentam resistência elétrica de 1,0 Ω. O circuito elétrico correspondente a esta situação está esquematizado na figura, na qual as lâmpadas estão representadas pela sua resistência equivalente R . e

Considerando que o amperímetro ideal registra uma corrente de 2,2 A, calcule:

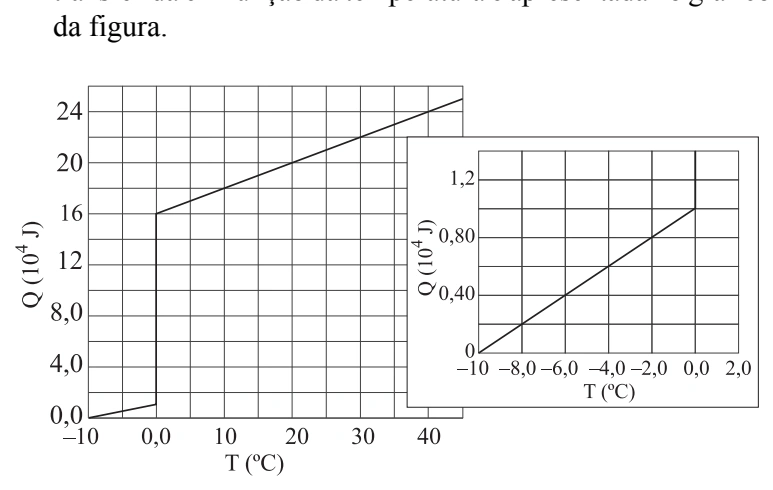

0,50 kg de uma substância a temperatura T₀ = 40 ºC, na fase líquida, é colocado no interior de um refrigerador, até que a sua temperatura atinja T₁ = –10 ºC. A quantidade de calor transferida em função da temperatura é apresentada no gráfico da figura.

A parte do gráfico correspondente ao intervalo de –10 ºC a 2,0 ºC foi ampliada e inserida na figura, à direita do gráfico completo. Calcule:

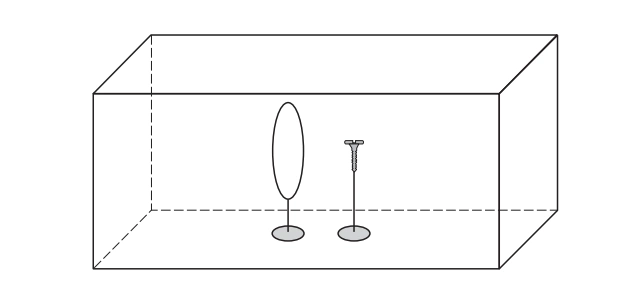

Dentro de um aquário sem água são colocados uma lente delgada convergente e um parafuso, posicionado frontalmente à lente, ambos presos a suportes, conforme a figura.

Nessas condições, a imagem conjugada pela lente é direita e tem o dobro do tamanho do objeto.
