UFMG 2005 | 1ª Etapa — Questões de Física comentadas — Método TEF

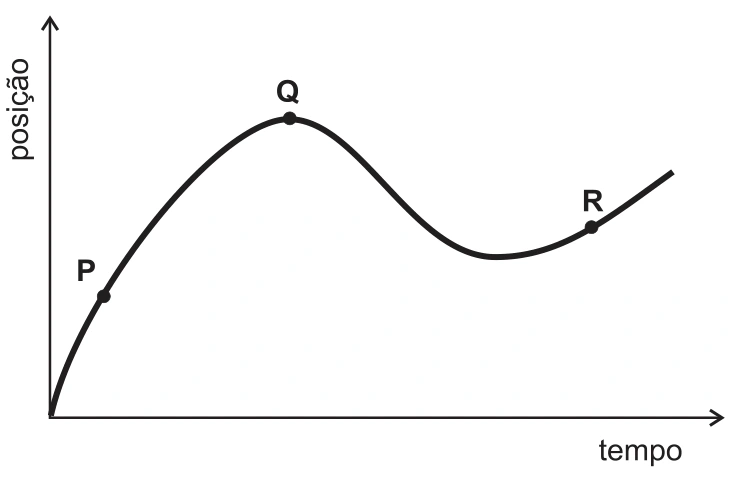

Um carro está andando ao longo de uma estrada reta e plana. Sua posição em função do tempo está representada neste gráfico:

Sejam $v_P$, $v_Q$ e $v_R$ os módulos das velocidades do carro, respectivamente, nos pontos P, Q e R, indicados nesse gráfico. Com base nessas informações, é CORRETO afirmar que

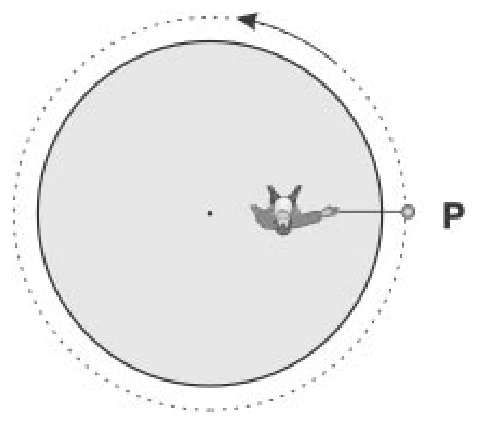

Tomás está parado sobre a plataforma de um brinquedo, que gira com velocidade angular constante. Ele segura um barbante, que tem uma pedra presa na outra extremidade. A linha tracejada da figura representa a trajetória da pedra, vista de cima. Observando essa situação, Júlia e Marina chegaram a estas conclusões: Júlia: “O movimento de Tomás é acelerado.” Marina: “A componente horizontal da força que o piso faz sobre Tomás aponta para o centro da plataforma.” Considerando-se essas duas conclusões, é CORRETO afirmar que

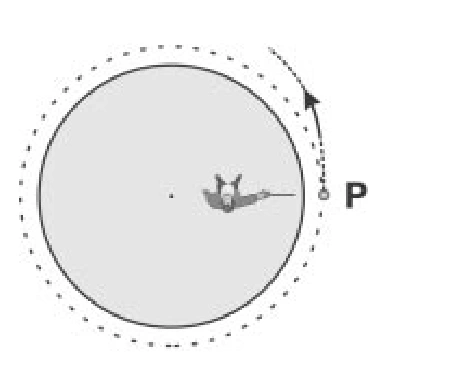

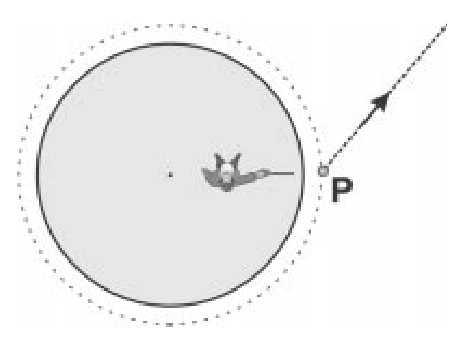

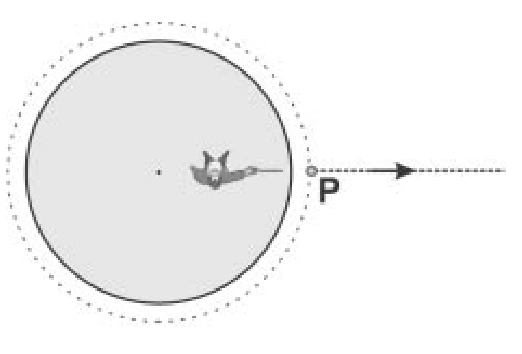

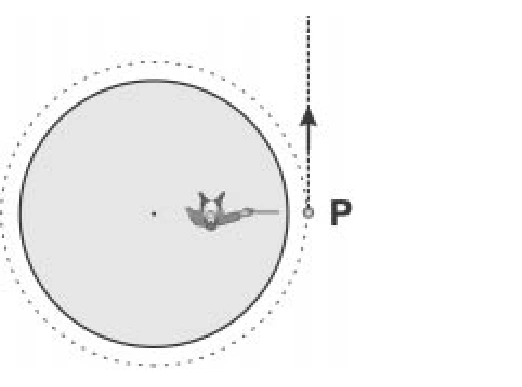

Tomás está parado sobre a plataforma de um brinquedo, que gira com velocidade angular constante. Ele segura um barbante, que tem uma pedra presa na outra extremidade. A linha tracejada da figura representa a trajetória da pedra, vista de cima. Quando Tomás passa pelo ponto P, indicado na figura, a pedra se solta do barbante. Assinale a alternativa em que melhor se representa a trajetória descrita pela pedra, logo após se soltar, quando vista de cima.

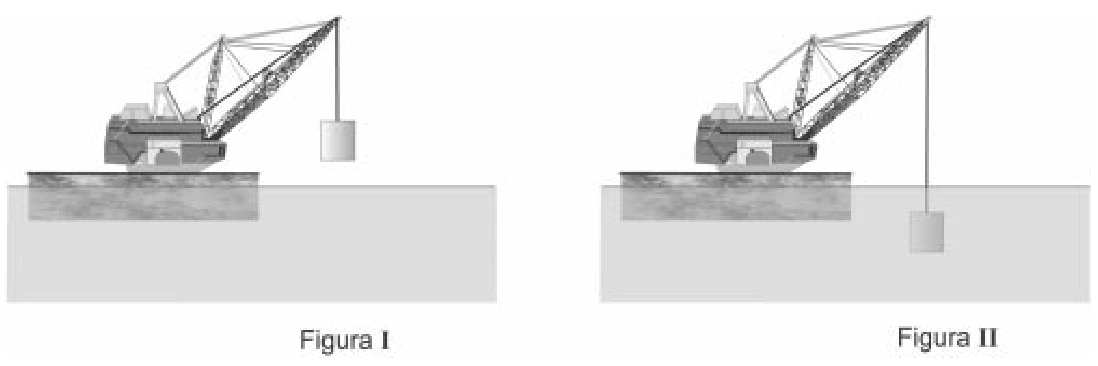

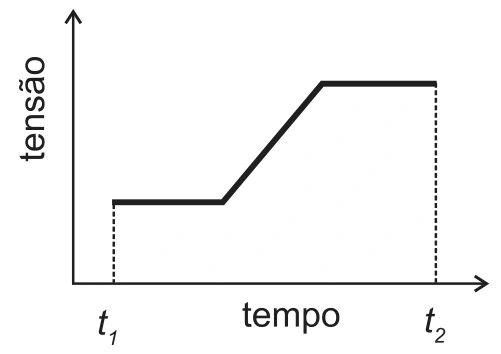

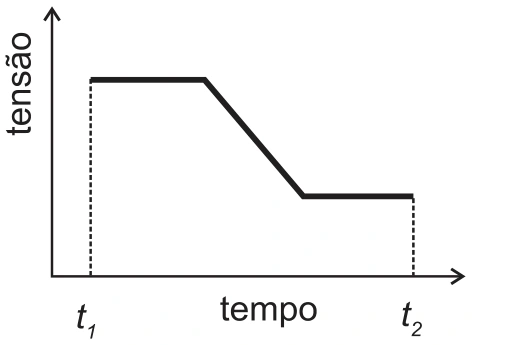

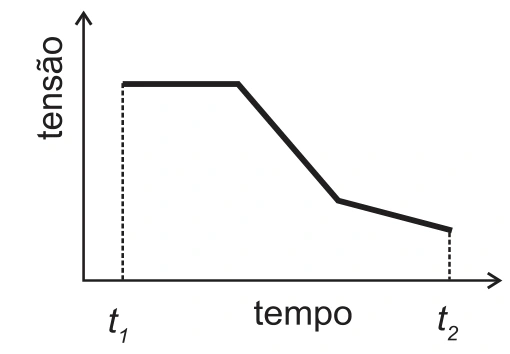

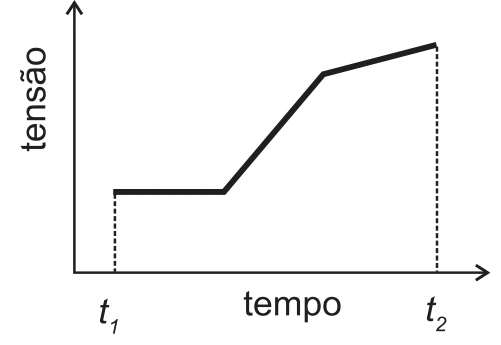

De uma plataforma com um guindaste, faz-se descer, lentamente e com velocidade constante, um bloco cilíndrico de concreto para dentro da água. Na Figura I, está representado o bloco, ainda fora da água, em um instante t1 e, na Figura II, o mesmo bloco, em um instante t2 posterior, quando já está dentro da água. Assinale a alternativa cujo gráfico melhor representa a tensão no cabo do guindaste em função do tempo.

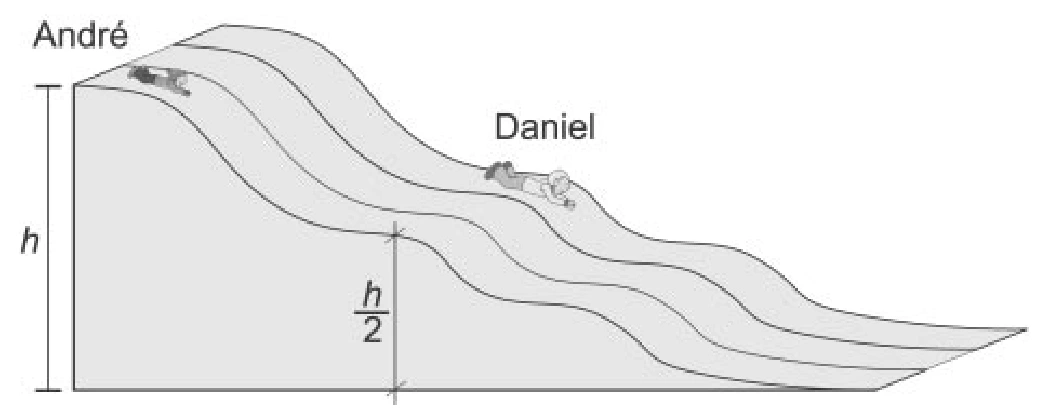

Daniel e André, seu irmão, estão parados em um tobogã, nas posições mostradas nesta figura:

Daniel tem o dobro do peso de André e a altura em que ele está, em relação ao solo, corresponde à metade da altura em que está seu irmão. Em um certo instante, os dois começam a escorregar pelo tobogã. Despreze as forças de atrito. É CORRETO afirmar que, nessa situação, ao atingirem o nível do solo, André e Daniel terão

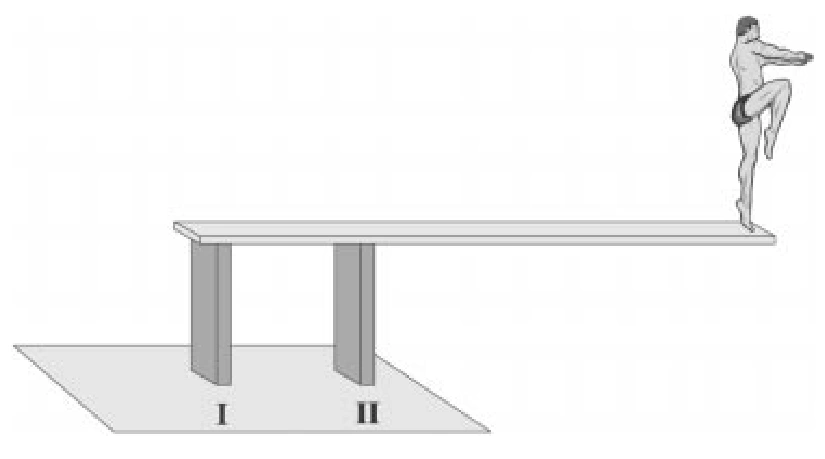

Gabriel está na ponta de um trampolim, que está fixo em duas estacas — I e II —, como representado na figura. Sejam $\vec F_I$ e $\vec F_{II}$ as forças que as estacas I e II fazem, respectivamente, no trampolim. Com base nessas informações, é CORRETO afirmar que essas forças estão na direção vertical e

Gabriela segura um balão com gás hélio durante uma viagem do Rio de Janeiro até o pico das Agulhas Negras. No Rio de Janeiro, o volume do balão era $V_0$, e o gás estava à pressão $p_0$ e à temperatura $T_0$, medida em kelvin. Ao chegar ao pico, porém, Gabriela observa que o volume do balão passa a ser $\frac65V_0$ e a temperatura do gás, $\frac9{10}T_0$. Com base nessas informações, é CORRETO afirmar que, no pico das Agulhas Negras, a pressão do gás, no interior do balão, é

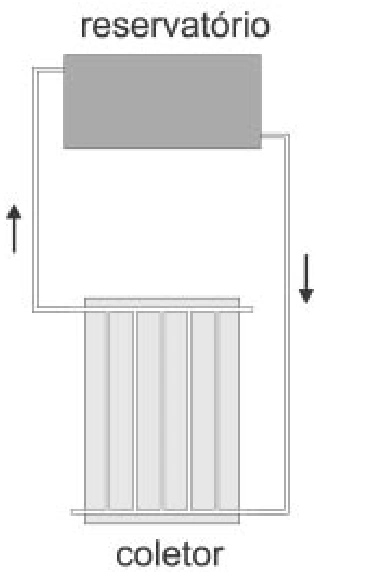

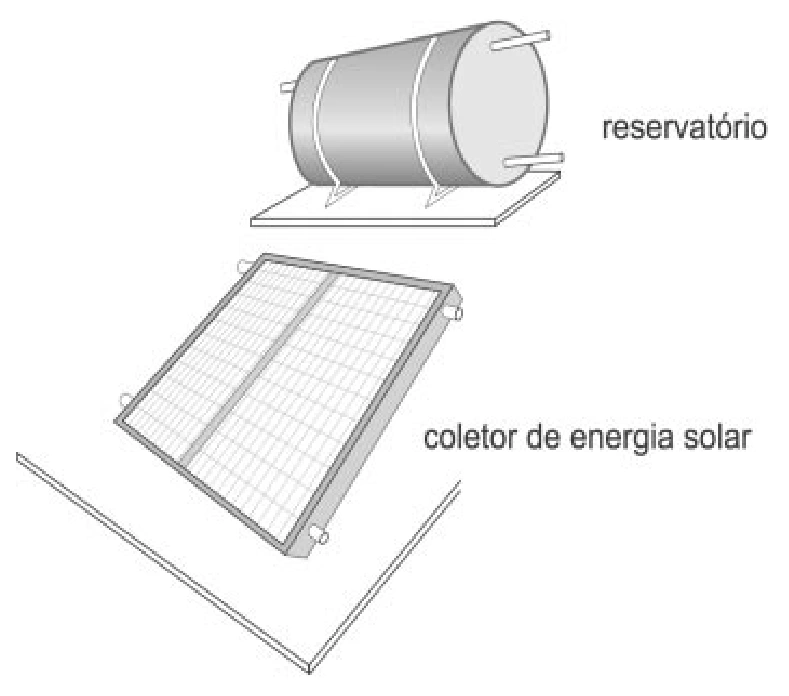

Atualmente, a energia solar está sendo muito utilizada em sistemas de aquecimento de água. Nesses sistemas, a água circula entre um reservatório e um coletor de energia solar. Para o perfeito funcionamento desses sistemas, o reservatório deve estar em um nível superior ao do coletor, como mostrado nesta figura:

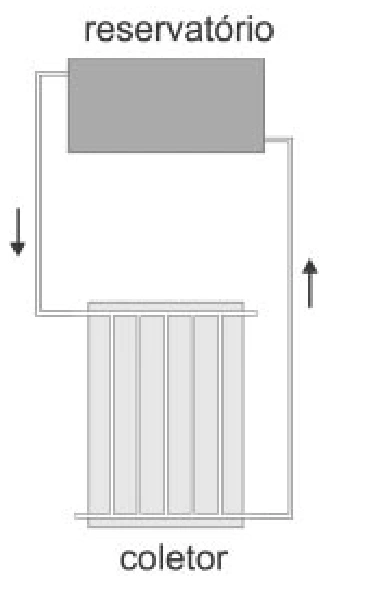

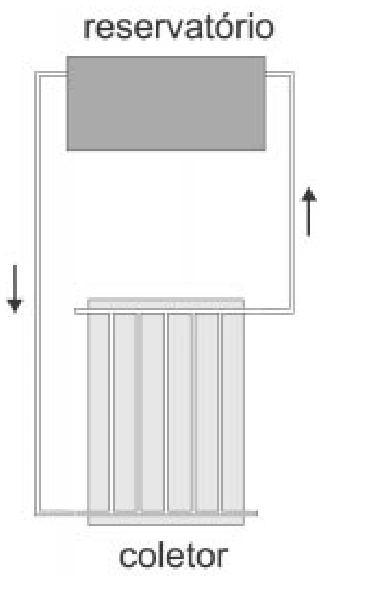

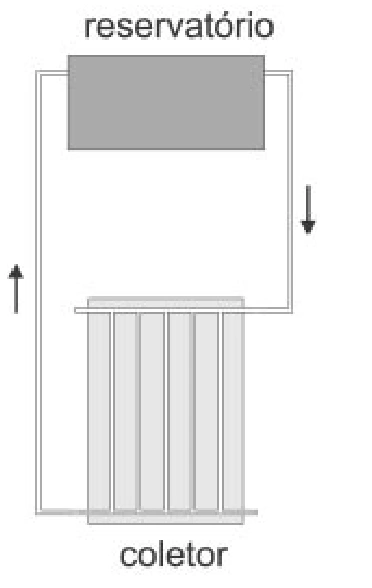

No coletor, a água circula através de dois canos horizontais ligados por vários canos verticais. A água fria sai do reservatório, entra no coletor, onde é aquecida, e retorna ao reservatório por convecção. Nas quatro alternativas, estão representadas algumas formas de se conectar o reservatório ao coletor. As setas indicam o sentido de circulação da água. Assinale a alternativa em que estão CORRETAMENTE representados o sentido da circulação da água e a forma mais eficiente para se aquecer toda a água do reservatório.

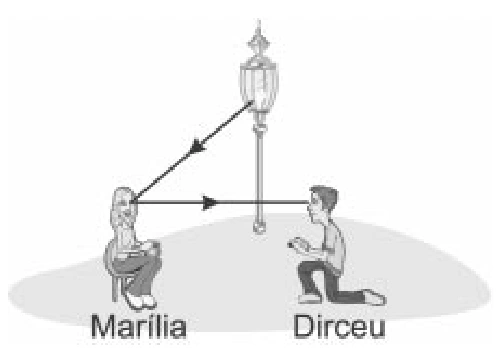

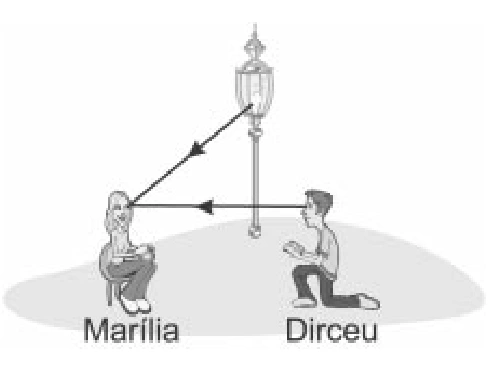

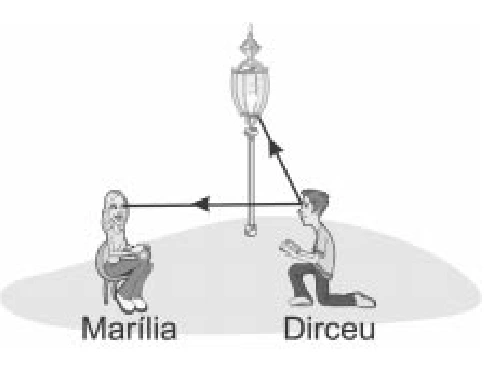

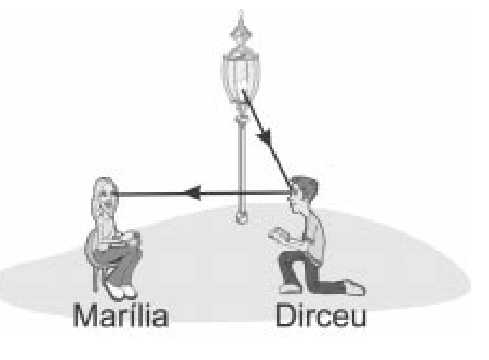

Marília e Dirceu estão em uma praça iluminada por uma única lâmpada. Assinale a alternativa em que estão CORRETAMENTE representados os feixes de luz que permitem a Dirceu ver Marília.

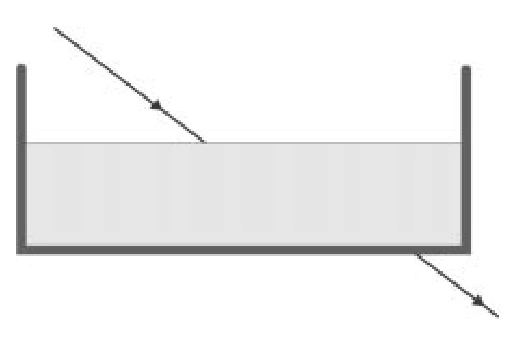

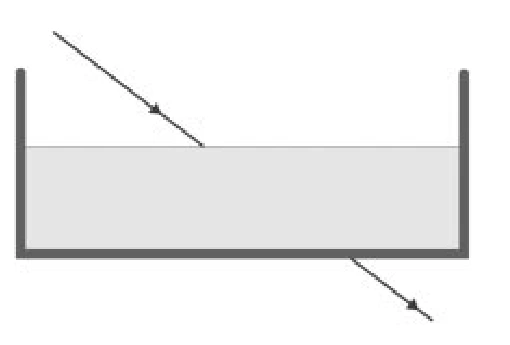

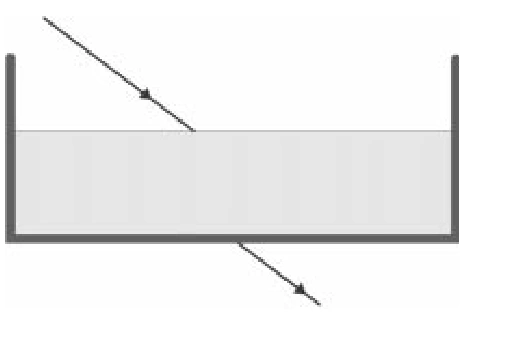

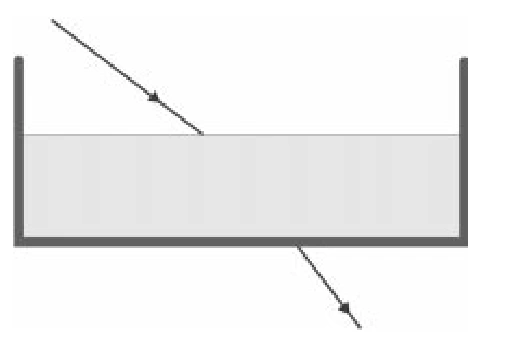

Um feixe de luz, vindo do ar, incide sobre um aquário de vidro com água. Sabe-se que a velocidade da luz é menor na água e no vidro que no ar. Com base nessas informações, assinale a alternativa em que melhor se representa a trajetória do feixe de luz entrando e saindo do aquário.

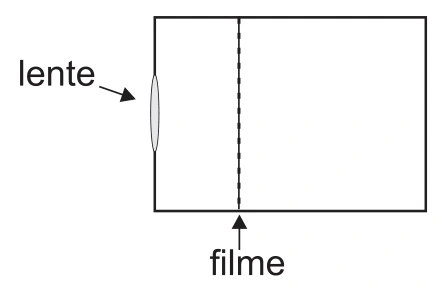

Rafael, fotógrafo lambe-lambe, possui uma câmara fotográfica que consiste em uma caixa com um orifício, onde é colocada uma lente. Dentro da caixa, há um filme fotográfico, posicionado a uma distância ajustável em relação à lente. Essa câmara está representada, esquematicamente, nesta figura:

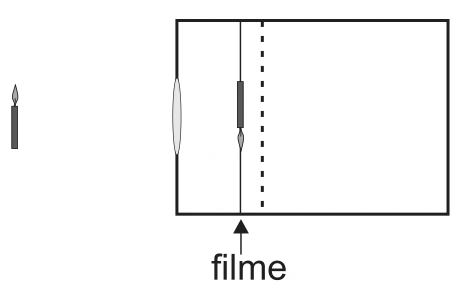

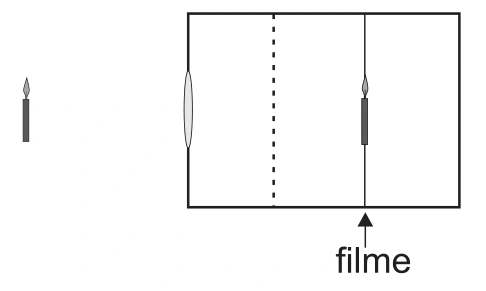

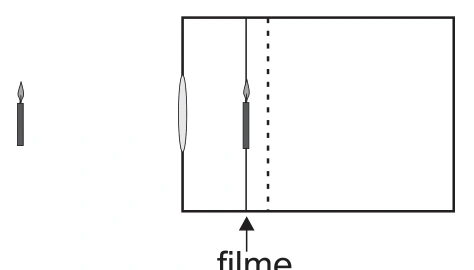

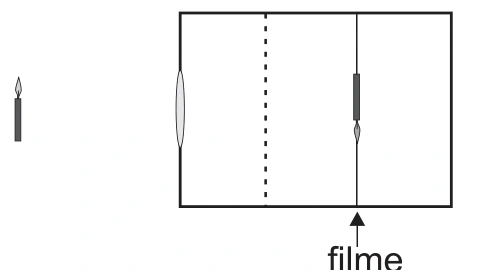

Para produzir a imagem nítida de um objeto muito distante, o filme deve ser colocado na posição indicada, pela linha tracejada. No entanto, Rafael deseja fotografar uma vela que está próxima a essa câmara. Para obter uma imagem nítida, ele, então, move o filme em relação à posição acima descrita. Assinale a alternativa cujo diagrama melhor representa a posição do filme e a imagem da vela que é projetada nele.

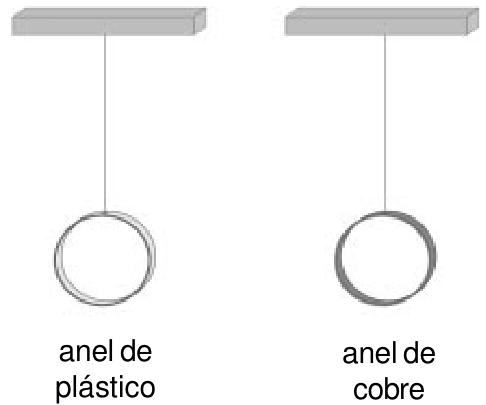

Em uma aula, o Prof. Antônio apresenta uma montagem com dois anéis dependurados. Um dos anéis é de plástico — material isolante — e o outro é de cobre — material condutor. Inicialmente, o Prof. Antônio aproxima um bastão eletricamente carregado, primeiro, do anel de plástico e, depois, do anel de cobre. Com base nessas informações, é CORRETO afirmar que

Em uma aula, o Prof. Antônio apresenta uma montagem com dois anéis dependurados. Um dos anéis é de plástico — material isolante — e o outro é de cobre — material condutor. Em seguida, o Prof. Antônio mostra que o anel de plástico e o de cobre não são atraídos nem repelidos por um ímã que está parado em relação a eles. Ele, então, aproxima rapidamente o ímã, primeiro, do anel de plástico e, depois, do anel de cobre. Com base nessas informações, é CORRETO afirmar que

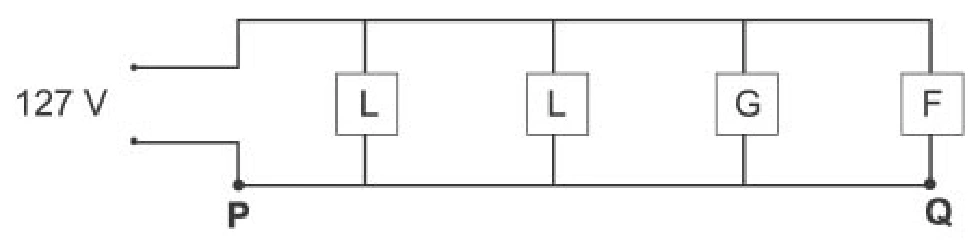

O circuito da rede elétrica de uma cozinha está representado, esquematicamente, nesta figura:

Nessa cozinha, há duas lâmpadas L, uma geladeira G e um forno elétrico F. Considere que a diferença de potencial na rede elétrica é constante. Inicialmente, apenas as lâmpadas e o forno estão em funcionamento. Nessa situação, as correntes elétricas nos pontos P e Q, indicados na figura, são, respectivamente, $i_P$ e $i_Q$. Em um certo instante, a geladeira entra em funcionamento. Considerando-se essa nova situação, é CORRETO afirmar que

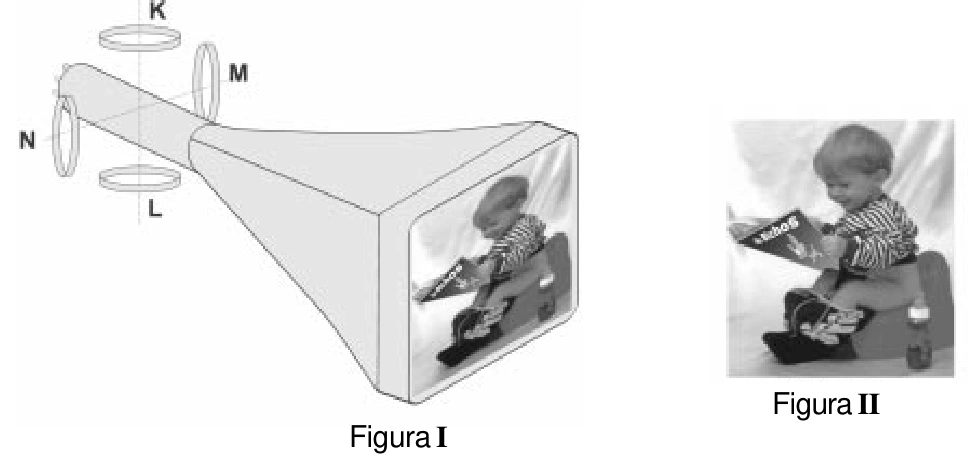

O tubo de imagem de um televisor está representado, esquematicamente, na Figura I. Elétrons são acelerados da parte de trás desse tubo em direção ao centro da tela. Quatro bobinas – K, L, M e N – produzem campos magnéticos variáveis, que modificam a direção dos elétrons, fazendo com que estes atinjam a tela em diferentes posições, formando uma imagem, como ilustrado na Figura II. As bobinas K e L produzem um campo magnético na direção vertical e as bobinas M e N, na horizontal. Em um certo instante, um defeito no televisor interrompe a corrente elétrica nas bobinas K e L e apenas as bobinas M e N continuam funcionando. Assinale a alternativa em que melhor se representa a imagem que esse televisor passa a produzir nessa situação.
