Unesp · Meio de Ano 2024 — 1ª Fase

O computador de bordo de um automóvel exibe, no painel, informações como velocidade média e consumo médio e instantâneo de combustível, auxiliando o motorista no monitoramento do automóvel ou no planejamento de uma viagem. Com os dados fornecidos pelo computador de bordo de um veículo, foi construído o gráfico que mostra como variou o desempenho médio desse veículo ($D$), em quilômetros rodados por litro de combustível consumido, em função do consumo de combustível ($C$), em litros, durante uma viagem de $90\text{ min}$.

De acordo com essas informações, a velocidade escalar média desse veículo nessa viagem foi de

Duas esferas idênticas, A e B, feitas de massa de modelar, deslocam-se por uma superfície plana e horizontal em movimentos retilíneos e uniformes com velocidades $\vec v_A$ e $\vec v_B$, tais que $v_A=2v_B$, e colidem no ponto P. Imediatamente após a colisão, as esferas passam a se deslocar grudadas. A figura mostra uma visão superior das esferas, antes da colisão.

Considerando $\operatorname{sen}60^\circ=0{,}87$, $\cos60^\circ=0{,}50$ e desprezando o atrito entre as esferas e a superfície horizontal, a representação do vetor velocidade das duas esferas unidas, no mesmo plano que contém as trajetórias iniciais, imediatamente após a colisão, é:

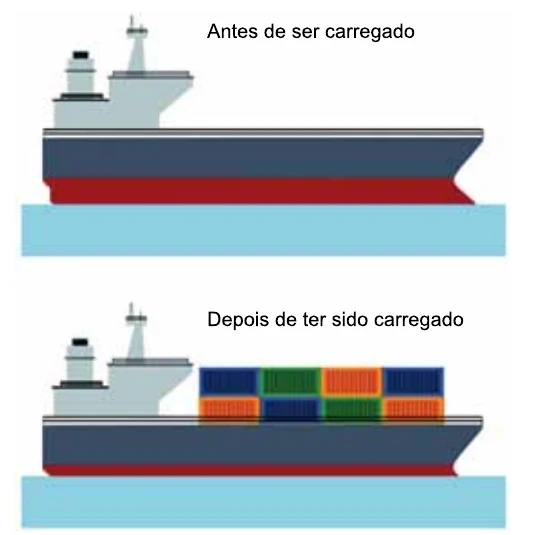

As figuras representam o mesmo navio cargueiro atracado em um porto, flutuando em equilíbrio, em duas situações: antes de ser carregado e depois de ter sido carregado com contêineres.

Comparando essas duas situações, conclui-se que o empuxo aplicado pela água do mar no navio

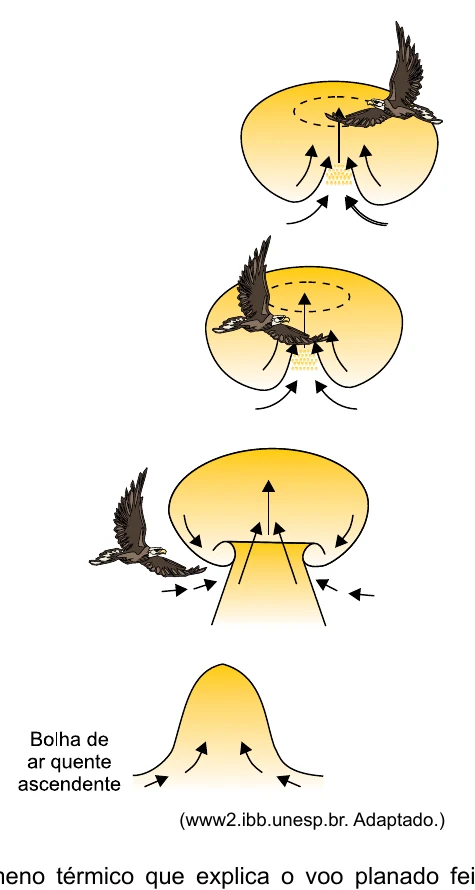

Em um voo, as aves se mantêm no ar pela ação de seus músculos peitorais, responsáveis pelo bater de suas asas. Para economizar energia em um voo ascendente, as aves mais pesadas, como o urubu-de-cabeça-preta, fazem o voo planado. Nesse tipo de voo, a ave se aproveita das correntes térmicas de ar ascendentes para subir, deixando suas asas, longas e bem largas, abertas e fazendo manobras para não sair da bolha de ar quente, de modo que, voando em círculos, ganha altitude.

(www2.ibb.unesp.br. Adaptado.)

O fenômeno térmico que explica o voo planado feito pelo urubu-de-cabeça-preta é a

O eclipse solar é um fenômeno de alinhamento que ocorre quando a Lua se interpõe entre a Terra e o Sol, ocultando completa ou parcialmente a luz solar em uma estreita faixa da superfície terrestre, produzindo os eclipses total, parcial ou anular. A figura 1 mostra como um observador na Terra veria o Sol durante a ocorrência desses três tipos de eclipses solares.

(https://pt.wikipedia.org. Adaptado.)

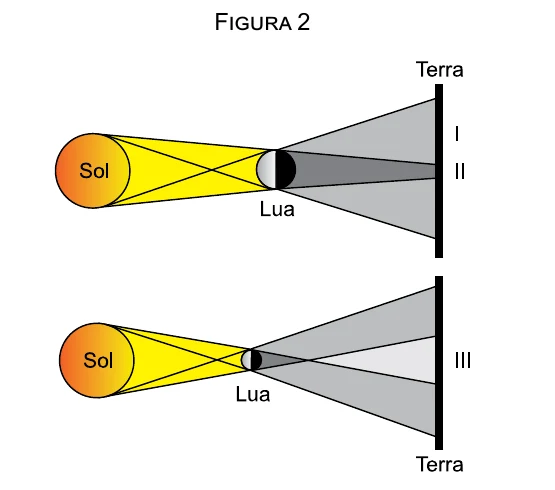

Na figura 2, estão representadas, fora de escala, as ocorrências desses três tipos de eclipses sobre as regiões I, II e III na superfície da Terra.

Nas regiões I, II e III, indicadas na figura 2, são observados, respectivamente, os eclipses

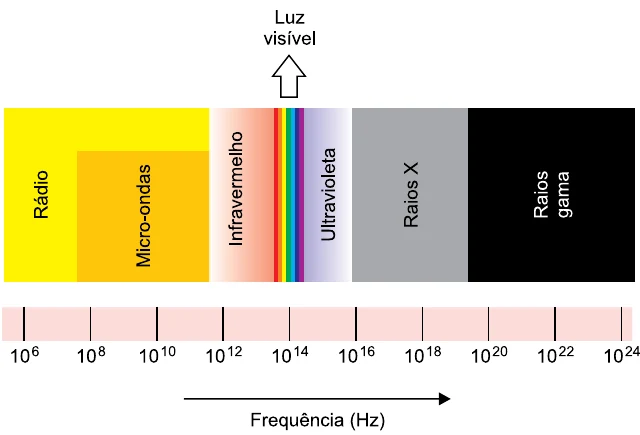

A figura representa o espectro eletromagnético dividido de acordo com a frequência das ondas que o compõem.

(https://labcisco.blogspot.com. Adaptado.)

Determinada fração desse espectro, com comprimento de onda entre $200\text{ nm}$ e $280\text{ nm}$, é utilizada como germicida na desinfecção de reservatórios de água, do ar em hospitais, de instalações de processamento e armazenamento de alimentos e de superfícies em geral. Considerando $c=3\times10^8\text{ m/s}$ e sabendo que $1\text{ nm}=10^{-9}\text{ m}$, essas ondas eletromagnéticas utilizadas como germicida pertencem à faixa

A figura representa um circuito alimentado por um gerador ideal de força eletromotriz $12\text{ V}$, constante, protegido por um fusível F que limita a corrente no circuito a $15\text{ A}$. Entre os pontos A e B desse circuito já está ligada uma lâmpada L de valores nominais ($12\text{ V}-24\text{ W}$) e, ligados a esses mesmos pontos, há vários pares de conectores C – C’, em que podem ser ligadas outras lâmpadas.

Desprezando as resistências dos fios e dos conectores, o número máximo de lâmpadas iguais a L que ainda podem ser acrescentadas a esse circuito é

Texto 1

O processo de carregamento sem fios permite recarregar a bateria de um celular sem utilizar cabos para conectá-lo ao carregador. Nesse processo, quando ligamos o carregador na tomada, uma corrente elétrica alternada passa por uma bobina em seu interior, gerando um campo eletromagnético oscilante que produz uma corrente elétrica em outra bobina dentro do próprio celular, deixado próximo ao carregador. Essa corrente alimenta a bateria.

Texto 2

Em um dia de tempestade com ocorrência de raios, é mais seguro aguardar a chuva passar dentro de um veículo do que sair dele. Nesse caso, se esse veículo for atingido por um raio, sua superfície metálica atuará impedindo que cargas elétricas passem para dentro dele, permanecendo em sua superfície externa ou escoando para o solo, protegendo as pessoas em seu interior.

Nos textos 1 e 2 estão descritos exemplos de dois fenômenos conhecidos, respectivamente, como
